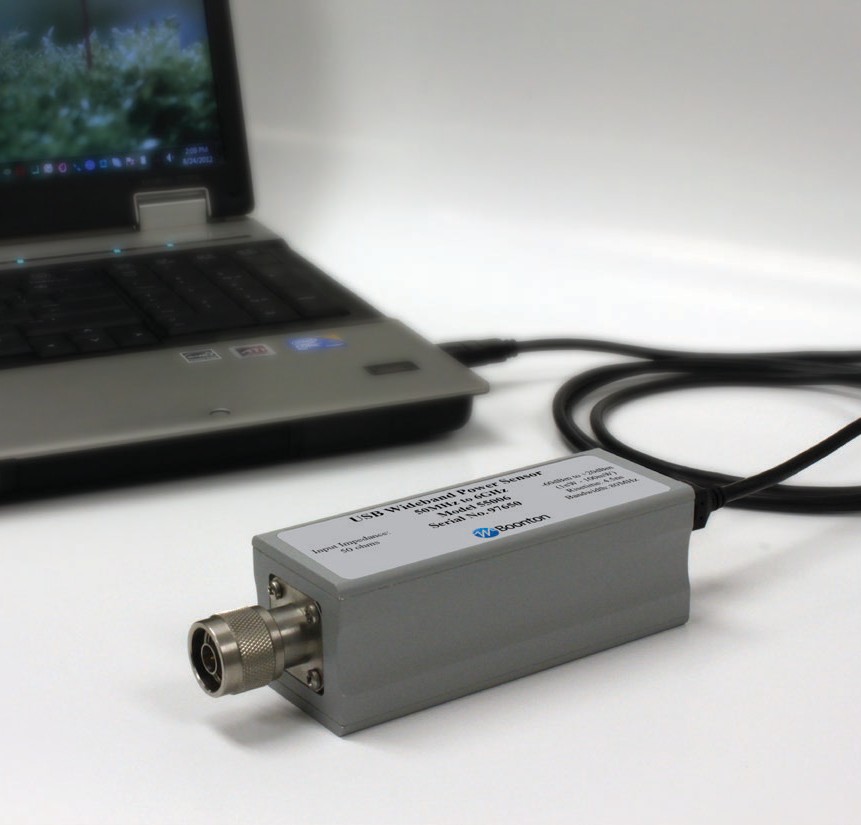

Широкополосный измеритель мощности 55 серии с USB-интерфейсом
Разработав широкополосные измерители мощности серии 55 с USB-интерфейсом, компания Boonton тем самым создала новый стандарт в области скоростных измерений мощности радиосигнала. Технология Real-Time Power Processing™, разработанная компанией Boonton и примененная в этой новой линейке продуктов, обеспечивает скорость и точность, не достигавшиеся ранее в изделиях форм-фактора USB. Измерители серии 55 идеально подходят для производства, проектирования, исследований и сферы услуг в коммерческих и военных приложениях: в телекоммуникациях, авиационной электронике, радиолокационных и медицинских системах. Эти инструменты – лучший выбор для проведения быстрых, точных и высоконадежных измерений мощности радиосигнала, они в равной степени подходят для разработки продукта, для приемо-сдаточных испытаний и приложений мониторинга объектов.
Особенности
- Сверхвысокая скорость нарастания: 3 нс*
- Разрешающая способность по времени: 100 пс
- Частота выборки в непрерывном режиме: 100 млн. отсчетов в секунду
- Эффективная частота выборки: 10 млрд. отсчетов в секунду
- Лучшая в своем классе полоса видеосигнала: 195 МГц*
- Статистические измерения: 100 млн. точек в секунду
- Скорость трассировки: 100 тыс. циклов сканирования в секунду
- Real Time Power Processing™: без задержек благодаря буферизации на управляющем ПК
- Запуск: внутренний по радиоканалу или внешний по ТТЛ-входу, вход/выход подключения ведущего и ведомого устройств
- Синхронные многоканальные измерения
- Сменный USB-кабель с фиксацией
Приложения
- Импульсные измерения мощности в РЧ и СВЧ диапазонах:
- – радиолокация, магниторезонансные установки, ускорители частиц
- Телекоммуникационные сигналы
- – CDMA, W-CDMA, QAM, OFDM, QSPK, TDMA
- Скалярные измерения общего вида
- – несущая, модулированные и импульсные сигналы
- Мониторинг, запись, контуры АРУ, переходные процессы
- Идеальный радиочастотный измерительный прибор для:
- – исследований и разработок
- – производства, сферы услуг, контроля качества
- – полевых применений, включая установку, эксплуатацию, обслуживание и мониторинг
| Параметры | 55006 | 55318 | 55340 | 55518 | 55540 |
|
Диапазон радиочастот |
50 МГц – 6 ГГц | 50 МГц – 18 ГГц | 50 МГц – 40 ГГц | 50 МГц – 18 ГГц | 50 МГц – 40 ГГц |
|
Средний динамич. диапазон |
от -60 до +20 дБм | от -34 до +20 дБм | от -34 до +20 дБм | от -50 до +20 дБм | от -50 до +20 дБм |
|
Импульсный динамич. диапазон |
от -50 до +20 дБм | от -24 до +20 дБм | от -24 до +20 дБм | от -40 до +20 дБм | от -40 до +20 дБм |
|
Диапазон внутренней схемы запуска |
от -40 до +20 дБм | от -10 до +20 дБм | от -10 до +20 дБм | от -27 до +20 дБм | от -27 до +20 дБм |
|
Время нарастания (быстр./медл. режимы) |
3 нс / <10 мкс | 5 нс / <10 мкс | 5 нс / <10 мкс | 100 нс / <10 мкс | 100 нс / <10 мкс |
|
Полоса видеосигнала |
195 МГц / 350 кГц | 70 МГц / 350 кГц | 70 МГц / 350 кГц | 6 МГц / 350 кГц | 6 МГц / 350 кГц |
|
Покадровая полоса |
35 МГц | 35 МГц | 35 МГц | 6 МГц | 6 МГц |
|
Радиочаст. вход |
N-типа, 50 Ом | N-типа, 50 Ом | 2,92 мм, 50 Ом | N-типа, 50 Ом | 2,92 мм, 50 Ом |
| КСВН |
1,25 (от 0,05 до 6 ГГц) |
1,15 (от 0,05 до 2,0 ГГц) 1,28 (от 2,0 до 16 ГГц) 1,34 (от 16 до 18 ГГц) |
1,25 (от 0,05 до 4,0 ГГц) 1,65 (от 4 до 38 ГГц) 2,00 (от 38 до 40 ГГц) |
1,15 (от 0,5 до 2,0 ГГц) 1,20 (от 2,0 до 16 ГГц) 1,34 (от 16 до 18 ГГц) |
1,15 (от 0,05 до 2,0 ГГц) 1,65 (от 4,0 до 38 ГГц) 2,00 (от 38 до 40 ГГц) |
| Наименование | Описание |
| 55006 | USB-измеритель мощности реального времени 10 МГц - 6 ГГц, видео полоса 195 МГц |
| 55318 | USB-измеритель мощности реального времени 10 МГц - 18 ГГц, видео полоса 70 МГц |
| 55340 | USB-измеритель мощности реального времени 10 МГц - 40 ГГц, видео полоса 70 МГц |
| 55518 | USB-измеритель мощности реального времени 10 МГц - 18 ГГц, видео полоса 6 МГц |
| 55540 | USB-измеритель мощности реального времени 10 МГц - 40 ГГц, видео полоса 6 МГц |
