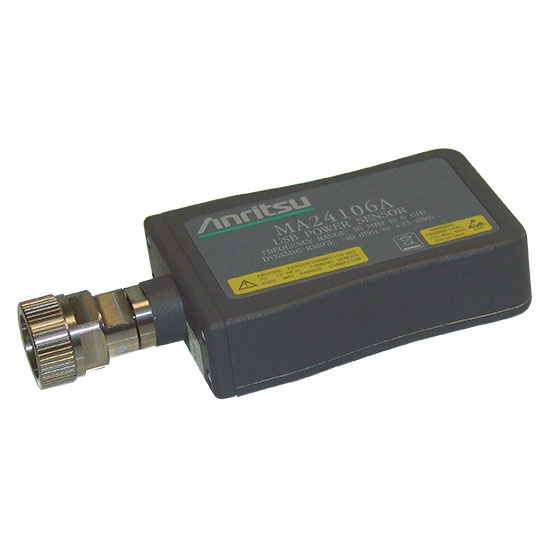

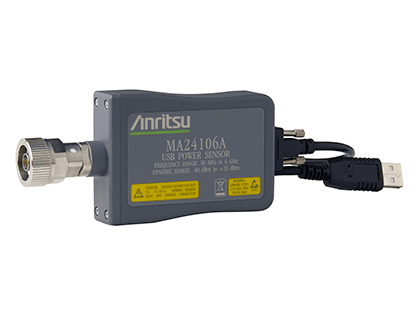

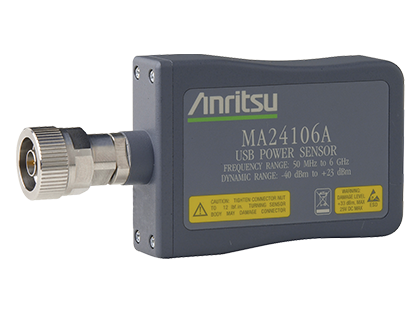

Датчик мощности с питанием от USB MA24106A исключает необходимость использования традиционных измерителей мощности. Датчик является высокоточным, автономным инструментом, который соединяется с компьютером по USB интерфейсу. Принцип измерения мощности датчиком MA24106A скопирован с традиционного способа измерения термодатчиком мощности (термоэлектрическим датчиком) с более широким динамическим диапазоном. Вследствие этого, датчик является идеальным решением для измерения средней мощности непрерывных, модулированных РЧ сигналов, таких как 3G, 4G, OFDM и многотональных сигналов. Датчик измеряет истинные среднеквадратичные значения независимо от типа входного сигнала. Наличие микроконтроллера, вместе со схемой формирования сигнала, АЦП и источником питания, превращает датчик в миниатюрный измеритель мощности.
Отображение и сбор данных осуществляется на компьютере. Для контроля и управления датчиком может применяться приложение Anritsu Power Meter для персональных компьютеров с операционной системой Microsoft Windows™. Приложение включено в стандартный комплект поставки. Датчик 24106A совместим с приборами MS272xB, MT8222A, MS202xA, MS203xA и MS271xB.
Наличие аппаратных средств обнаружения канала связи/аналогового сигнала и функции встроенной коррекции (частоты, также как и температуры) исключает необходимость калибровки опорным сигналом, что упрощает процедуру измерения и сокращает время тестирования на производстве.
Свойства
- Измерения истинных среднеквадратичных значений в динамическом диапазоне свыше 63 дБ позволяет производить точные измерения непрерывных и модулированных сигналов.
- Готовность к использованию для широкого спектра применений, включая инсталляцию и обслуживание базовых станций, тестирование 3G и 4G устройств, сотовых телефонов и радиочастотных устройств общего применения.
- Устойчивость к высоким уровням энергии и схема защиты от электростатических разрядов демонстрируют повышенную прочность и надежность.
- Низкое потребление энергии (100 мА, типовое значение) увеличивает время работы батареи портативного компьютера.
- Калибровочные и сервисные центры по всему миру обеспечивают локальную поддержку и минимальное время простоя.
Датчики мощности MA241xxA предназначены для быстрого и точного измерения средней мощности в динамическом диапазоне свыше 60 дБ. Частотный диапазон датчиков:
- MA24108A: 10 МГц – 8 ГГц
- MA24118A: 10 МГц – 18 ГГц
- MA24126A: 10 МГц – 26 ГГц.

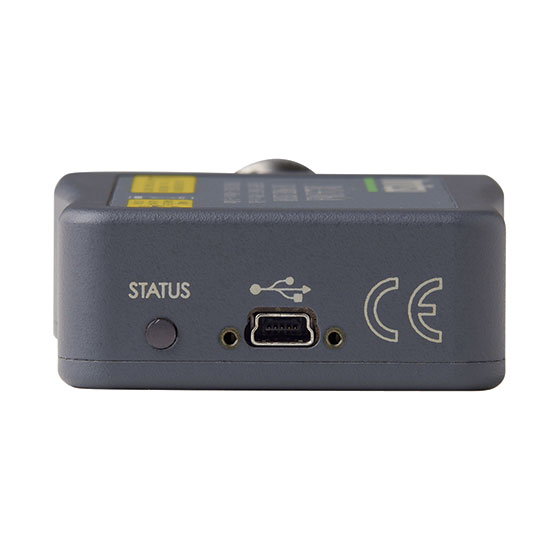

Управление может осуществляться с ПК с помощью дистанционных команд программирования или с помощью бесплатного программного приложения PowerXpert™. Кроме того, эти датчики совместимы с экономичными анализаторами спектра Anritsu Spectrum Master™, BTS Master™, VNA Master™ и MS271xB. Датчик легко подключается к прибору кабелем USB A/micro-B. Измеритель мощности высокой точности (Вариант 19) — это вариант программного обеспечения, который обеспечивает связь нужного прибора с датчиком мощности.
Свойства
- Широкий диапазон частот (от 10 МГц до 26 ГГц)
- Измерения истинных среднеквадратичных значений
- Калибровки Национального института стандартов и технологий США (NIST)
- Обработка сигналов высокой мощности (+33 дБм)
- Отсутствие необходимости калибровки по 1 мВт
| Sensor | MA24106A | MA24108A | MA24118A | MA24126A | |
| Frequency range | 50 MHz to 6 GHz | 10 MHz to 8 GHz | 10 MHz to 18 GHz | 10 MHz to 26 GHz | |
| Dynamic range (CW) | –40 dBm to +23 dBm | –40 dBm to +20 dBm | |||
| Dynamic range (Timeslot) | –40 dBm to +20 dBm | ||||
| Dynamic range (Scope) | –40 dBm to +20 dBm | ||||
| SWR |
< 1.17, 10 MHz to 150 MHz < 1.12, 150 MHz to 2 GHz < 1.22, 2 GHz to 8 GHz |
< 1.17, 10 MHz to 150 MHz < 1.12, 150 MHz to 2 GHz < 1.22, 2 GHz to 12 GHz < 1.25, 12 GHz to 18 GHz |
< 1.90, 10 MHz to 50 MHz < 1.17, 50 MHz to 150 MHz < 1.12, 150 MHz to 2 GHz < 1.22, 2 GHz to 12 GHz < 1.25, 12 GHz to 18 GHz < 1.35, 18 GHz to 26 GHz |
||
| Signal channel rise time | 8 µs typical | ||||
| Video bandwidth | 50 kHz typical | ||||
| Sampling rate | 140 ks/s, typical | ||||
| Measurement ranges |
Range 1, –40 dBm to –5 dBm Range 2, –5 dBm to +23 dBm |
Range 1, +20 dBm to –7 dBm typical Range 2, –7 dBm to –40 dBm typical Auto ranging between range 1 and 2 |
|||
| Measurement Uncertainty | |||||
| Linearity |
± 0.13 dB (power level < +18 dBm) ± 0.18 dB (power level ≥ +18 dBm) |
< 3% | |||
| Cal factor | ± 0.035 dB |
< 2.3% at 10 MHz < 1.5%, 50 MHz to 8 GHz |
< 2.3% at 10 MHz < 1.5%, 50 MHz to 18 GHz |
< 3.5% at 10 MHz < 2.0%, 50 MHz to 2 GHz < 2.5%, 3 GHz to 8 GHz < 3.0%, 9 GHz to 15 GHz < 3.5%, 16 GHz to 26 GHz |
|
| Noise |
< 2.5 nW (–40 dBm to –5 dBm) < 0.6 µW (–5 dBm to +23 dBm) |
< 8 µW, Range 1 < 40 nW, Range 2 | |||
| Zero set |
< 10 nW (–40 dBm to –5 dBm) < 1.7 µW (–5 dBm to +23 dBm) |
< 1 µW, Range 1 < 10 nW, Range 2 | |||
| Zero drift |
< 3.0 nW (–40 dBm to –5 dBm) < 0.5 µW (–5 dBm to +23 dBm) |
< 0.5 µW, Range 1 < 3 nW, Range 2 |
|||
| Effect of temperature | ± 0.06 dB (at 0 °C to 50 °C) | < 1.4% | |||
| Effect of digital modulation |
± 0.02 dB (power level < +18 dBm) ± 0.10 dB (power level ≥ +18 dBm) |
< 0.5%, < +18 dBm < 1.4%, > +18 dBm |
|||
| System | |||||
| Measurand | True-RMS / Average power | Average power | |||
| Measurement resolution | 0.01 dB | 0.01 dB max via PowerXpert, 0.001 dB max via remote command | |||
| Offset correction | ± 100 dB | –100 dB to +150 dB | |||
| Averaging | Auto, Manual | ||||
| Type | Moving, Repeat | ||||
| Number of averages (manual) | 1 to 256 | 1 to 40,000 | |||
| Auto average | Resolution | 1 dB, 0.1 dB, 0.01 dB, 0.001 dB | |||
| Source (slot # or scope data point number) |
Timeslot: 1 to 128 Scope: 1 to 1024 |
||||
| Модели | Описание |
| MA24106A | Датчик мощности с питанием от USB, диапазон частот 50 МГц - 6 ГГц |
| MA24108A | Микроволновый датчик мощности с питанием от USB, диапазон частот 10 МГц - 8 ГГц |
| MA24118A | Микроволновый датчик мощности с питанием от USB, диапазон частот 10 МГц - 18 ГГц |
| MA24126A | Микроволновый датчик мощности с питанием от USB, диапазон частот 10 МГц - 26 ГГц |
