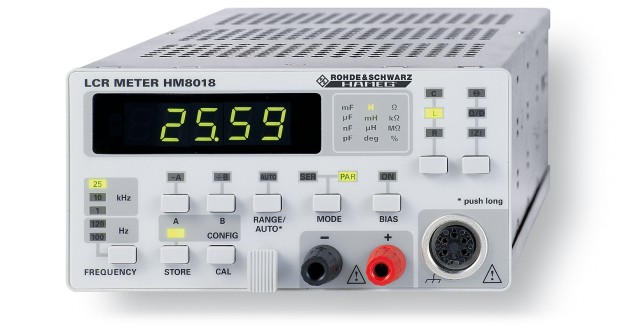

R&S HM8018

Функции измерений

Режимы измерений

R, L, C, Θ, Q/D, |Z|

Эквивалентные схемы

последовательные, параллельные

Метод измерений

2- и 4-проводной

Диапазоны измерений

R: 0,001 Ом ... 99,9 МОм
C: 0,001 пФ ... 99,9 мФ
L: 0,01 мкГн ... 9,999 Гн
Q: 0,0001 ... 99,9
D: 0,0001 ... 9,9999
Θ: (-180,00°) ... (+180,00°)

Основная погрешность

0,2%

Частоты измерений

100 Гц, 120 кГц, 1 кГц, 10 кГц, 25 кГц

Точность частоты

±0,01% (кроме 120 Гц: 120,2 Гц ± 0,01%)

Напряжение измеряющего сигнала

0,5 Вэфф ±10% (без нагрузки)

Частота измерений

2 измерения в секунду

Изменение диапазона

автоматически/вручную

Напряжение смещения

1 В ±10 %

Установка нуля

компенсация разомкнутой/замкнутой цепи

Пределы компенсации

замкнутая цепь: R < 10 Ом
Z < 15 Ом
разомкнутая цепь: Z > 10 кОм

Точность измерений

при D < 0,1 или Q > 10

C: Ae = Af × Ad (1 + Cx/Cмакс + Cмин/Cx)
L: Ae = Af × Ad (1 + Lx/Lмакс + Lмин/Lx)
Z: Ae = Af (1 + Zx/Zмакс + Zмин/Zx)
R: Ae = Af × Ad (1 + Rx/Rмакс + Rмин/Rx)
Ad = 1 для D < 0,1

при D ≥ 0,1

Ad = √1+D2

для параметров

Cx, Lx, Zx, Rx = измеренное значение
Af = 0,2% при f = 100 Гц, 120 Гц, 1 кГц
Af = 0,3% при f =10 кГц
Af = 0,5% при f =25 кГц

Параметр

Cмакс
Cмин
Lмакс
Lмин
Zмакс, Rмакс
Zмин, Rмин

Автоматический выбор диапазона
160 мкФ/f (f в кГц)
53 пФ/f (f в кГц)
480 Гн/f (f в кГц)
0,16 мГн/f (f в кГц)
3 МОм
0,5 Ом

Точность коэффициента рассеяния

D_e = ±A_e/100

Точность добротности

Q_e = (Q_x² x D_e)/(1± D_e x D_e)

Точность фазового угла

Θ_e = (180/π) x (A_e/100)

Отображение

5-разрядный, 7-сегментный светодиодный индикатор со знаком

Отображаемые параметры
Значение
Процент значения
Отклонение
Процент смещения

Вычисляется с помощью измеренного значения и сохраненного контрольного значения

Прочие характеристики

Входы защищены от короткого замыкания и перенапряжения до 100 Впост при максимальном рассеивании энергии 1 Дж.
Возможно сохранение одной конфигурации.

Электропитание (от базового блока)

+5 В/300 мА
+5,2 В/50 мА
-5,2 В/50 мА
(Σ = 2 Вт)

Диапазон рабочих температур

+5 ... +40°C

Диапазон температур хранения

-20 ... +70°C

Относительная влажность

5 ... 80% (без конденсации)

Размеры (ш × в × г)
(без 22-контактного плоского разъема)

135 × 68 × 228 мм

Вес

 0,5 кг
