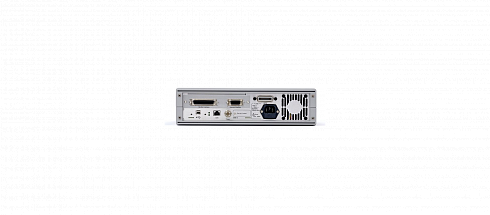

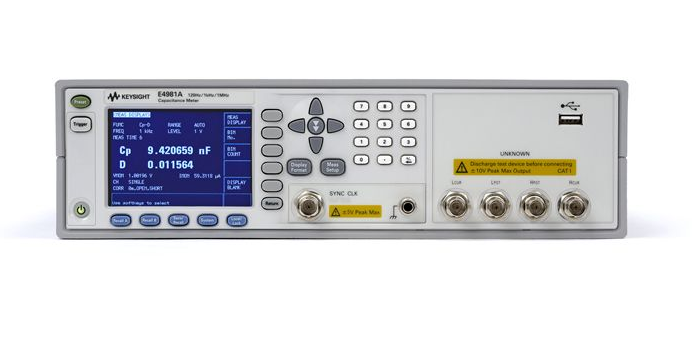

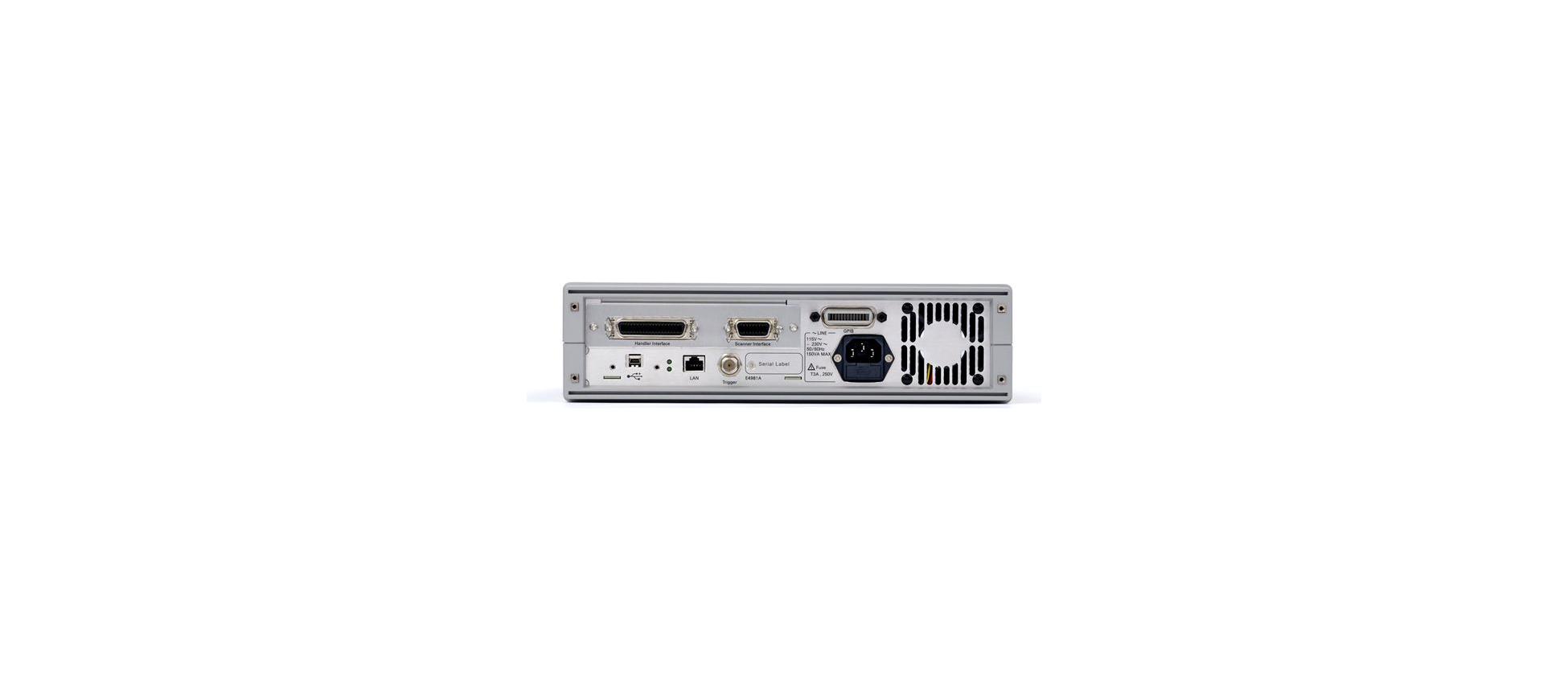

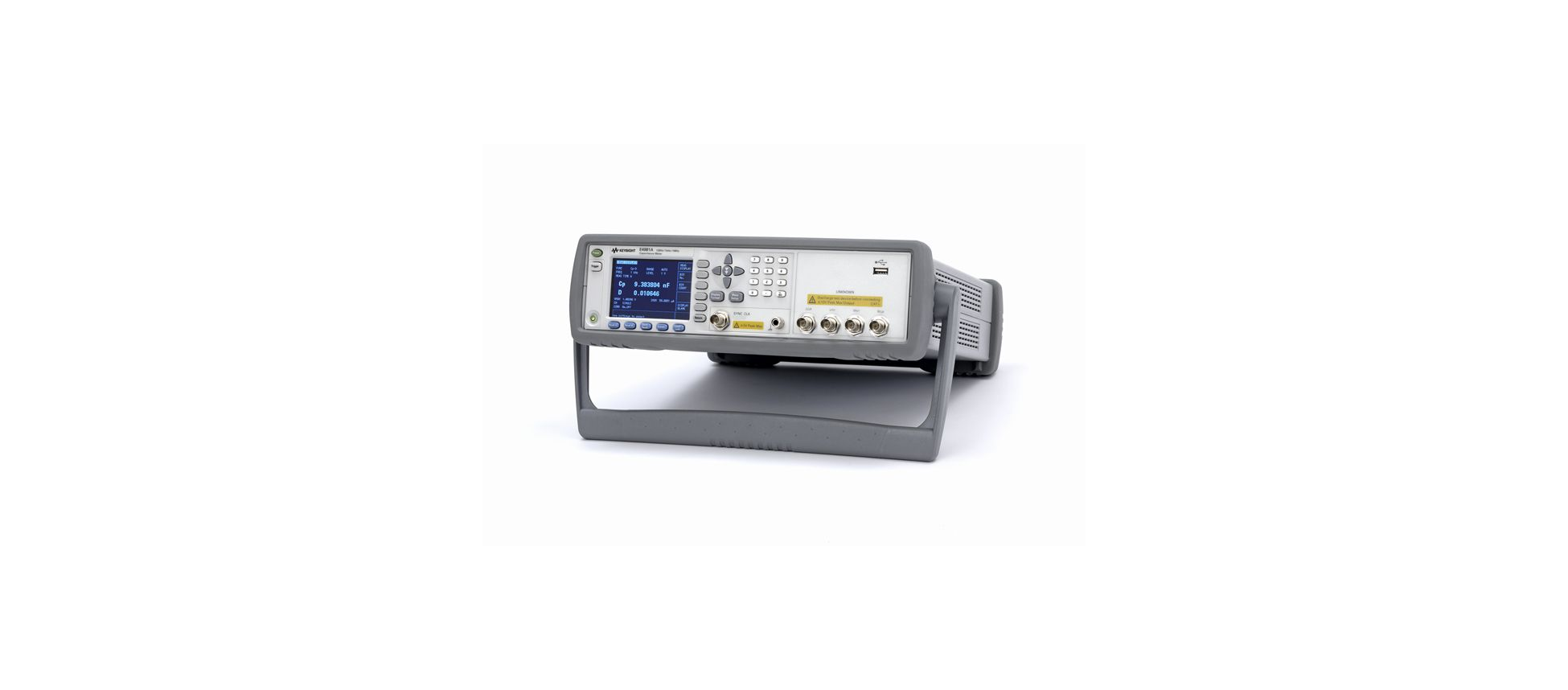

Измеритель емкости Keysight E4981A на частотах 120 Гц / 1 кГц / 1 МГц
Подробнее
Описание
Измеритель емкости Keysight E4981A обеспечивает высокую скорость, точность и достоверность измерений при тестировании керамических конденсаторов в процессе производства. Измеритель E4981A дает возможность выполнять точные измерения как малых, так и больших значений емкости. Измеритель емкости Keysight E4981A позволяет повысить производительность испытаний и обеспечить высокое качество компонентов при тестировании керамических конденсаторов.
Частота
- Частота испытательного сигнала: 120 Гц/1 кГц/1 МГц (опция 001), 120 Гц/1 кГц (опция 002)
Скорость измерений
- Высокая скорость измерений: 2,3 мс (1 МГц), 3,0 мс (1 кГц), 11,0 мс (120 Гц)
Основная погрешность измерения
- Основная погрешность измерений емкости ±0,07%, тангенса угла потерь 0,0005
Другие возможности
- Разбраковка по 9 допусковым группам
- Функция коррекции ошибок при многоканальных измерениях (до 256 каналов)
- Совместимость с командами SCPI и интерфейсом сортировщика/сканера измерителей 4268A и 4288A
- Компенсация уровня испытательного сигнала при больших объемах испытаний керамических конденсаторов
- Разнообразные возможности подключения к компьютеру: интерфейсы LAN, USB и GPIB
Характеристики
| Измеряемые параметры | Cs-D, Cs-Q, Cs-Rs, Cp-D, Cp-Q, Cp-Rp, Cp-G |
| Значения частот измерения | 120 Гц, 1 кГц, 1 МГц |
| Смещение частоты (1 MГц) | 2%, 1%, -1%, -2% |
| Синхронный источник | да |
| Уровень измерительного сигнала | от 0,1 В до 1 В (СКЗ), ±5%, с шагом 0,01 В (СКЗ) |
| Погрешность измерений |
C: 0,085%, D: 0,00065 - на частоте 120 Гц (предел 100 мкФ, 0,5 В); C: 0,07%, D: 0,0005 - на частоте1 кГц (предел 10 нФ, 1 В); C: 0,07%, D: 0,0005 - на частоте1 MГц (предел 10 пФ, 1 В) |
| Время измерения | 2,3 мс (1 МГц), 3,0 мс (1 кГц), 11,0 мс (120 Гц) |
| Поканальная коррекция ошибок | да |
| Функция проверки контактов | да |
| Коррекция длины кабеля | 1 м, 2 м |
| Разбраковка | до 9 допусковых групп |
| Сканер | 256 каналов |
| Интерфейсы | интерфейс манипулятора, интерфейс сканера, GPIB, USB и LAN |
| Диапазон рабочих температур и относительной влажности | от 0 до 45 °C, не более 95% при температуре 40 °C |
| Требования к электропитанию | от 90 до 264 В переменного тока, от 47 до 66 Гц, 150 ВА (макс.) |
| Габаритные размеры | 370 (Ш) x 105 (В) x 405 (Г) мм (с ручками и амортизаторами) |
| Масса | приблизительно 4,3 кг |
Документы
Описание
| Опции | Описание |
| E4981A-001 | Frequency, 120 Hz/1 kHz/1 MHz |
| E4981A-002 | Frequency, 120 Hz/1 kHz |
| E4981A-1A7 | Calibration + Uncertainties + Guardbanding (Not Accredited) |
| E4981A-1CM | Rack mount kit |
| E4981A-600 | Delete front handle kit |
| E4981A-A6J | ANSI Z540-1-1994 Calibration |
| E4981A-ABA | U.S. - English localization |
| E4981A-ABJ | Japan - Japanese localization |
| 16034E | Test Fixture (SMD Components) |
| 16034G | SMD Test Fixture |
| 16034H | SMD Array Type LCR Test Fixture |
| 16047A | Test Fixture (Axial and Radial) |
| 16047E | Test Fixture |
| 16048A | Test Lead, BNC Connector to BNC Connector Board |
| 16048D | 2m BNC Test Cable |
| 16065A | 200 Vdc External Voltage Bias Fixture |
| 16089A | Large Kelvin Clip Lead |
| 16089B | Medium Kelvin Clip Lead |
| 16089C | Kelvin IC Clip Lead |
| 16092A | Spring Clip Fixture |
| 16192A | Parallel Electrode SMD Test Fixture |
| 16194A | High Temperature Component Test Fixture |
| 16196A | Parallel Electrode SMD Test Fixture, DC to 3 GHz |
| 16196B | Parallel Electrode SMD Test Fixture, DC to 3 GHz |
| 16196C | Parallel Electrode SMD Test Fixture, DC to 3 GHz |
| 16196D | Parallel Electrode SMD Test Fixture, DC to 3 GHz |
| 16197A | Bottom Electrode SMD Test Fixture |
| 16200B | External DC Bias Adapter |
| 16334A | Test Fixture (Tweezers Contacts) |
| 16380A | Standard Air Capacitor Set (1pF to 1000pF) |
| 16380C | Capacitance Standard Set - 0.01uF to 10uF |
| 16451B | Dielectric Test Fixture |
| 42030A | Four Terminal Pair Standard Resistor Set |
| 42090A | Open Termination (4-Terminal Pair) |
| 42091A | Short Termination (4-Terminal Pair) |
| R-50C-011-3 | Calibration Assurance Plan - Return to Keysight - 3 years |
| R-50C-011-5 | Calibration Assurance Plan - Return to Keysight - 5 years |
| R-51B-001-5Z | Warranty Assurance Plan - Return to Keysight - 5 years |
Модели
| Модели | Описание |
| E4981A | Измеритель емкости |
