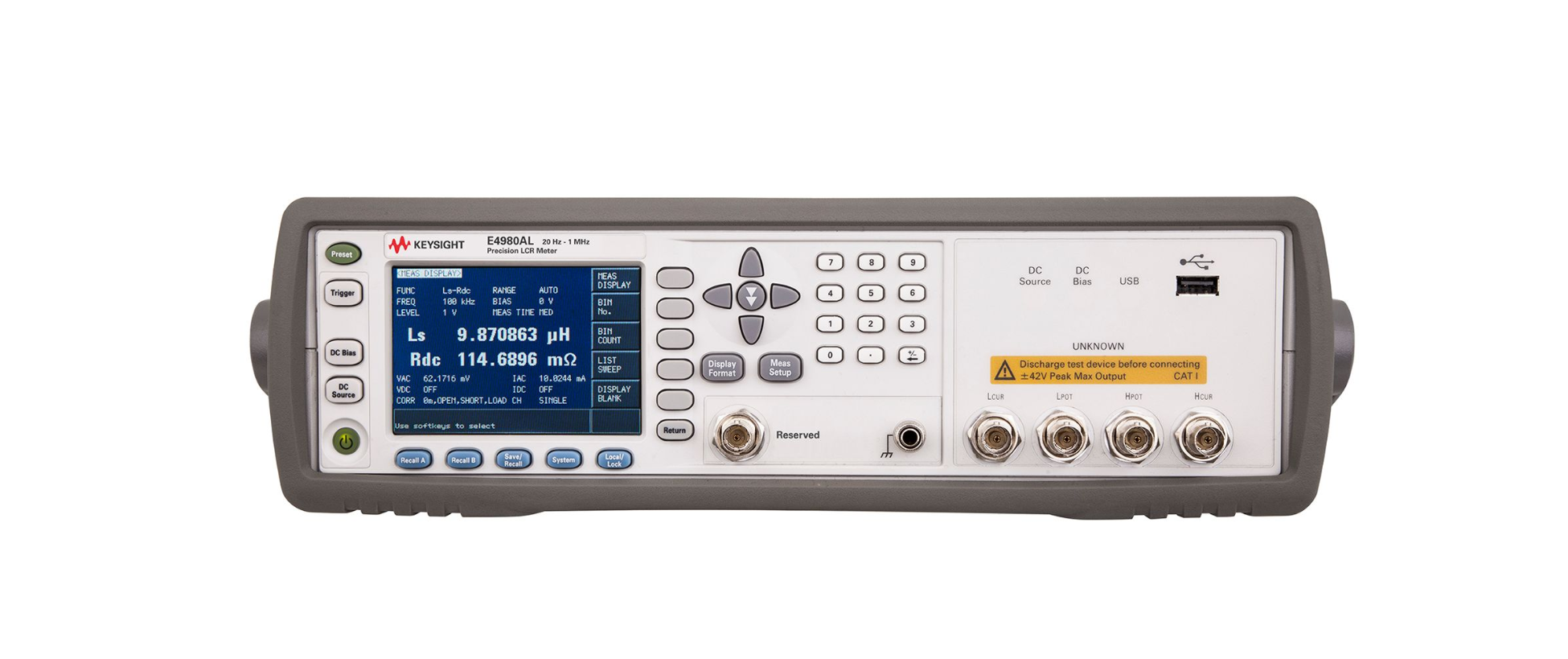

Прецизионный измеритель LCR Keysight E4980AL является отраслевым стандартом базовых измерителей импеданса и представляет собой наилучшее сочетание точности, скорости и функциональности при выполнении широкого спектра измерений параметров компонентов. Возможность расширения диапазона измерительных частот по мере изменения потребностей тестирования позволяет защитить инвестиции в будущем.
Прибор обеспечивает высокую скорость измерений и отличные характеристики как на нижних, так и на верхних пределах измерения импеданса, и является идеальным решением для тестирования компонентов и материалов в процессе разработки и производства электронных устройств. Для подключения к компьютеру прибор оснащен интерфейсами GPIB, LAN и USB, что позволяет повысить производительность тестирования.

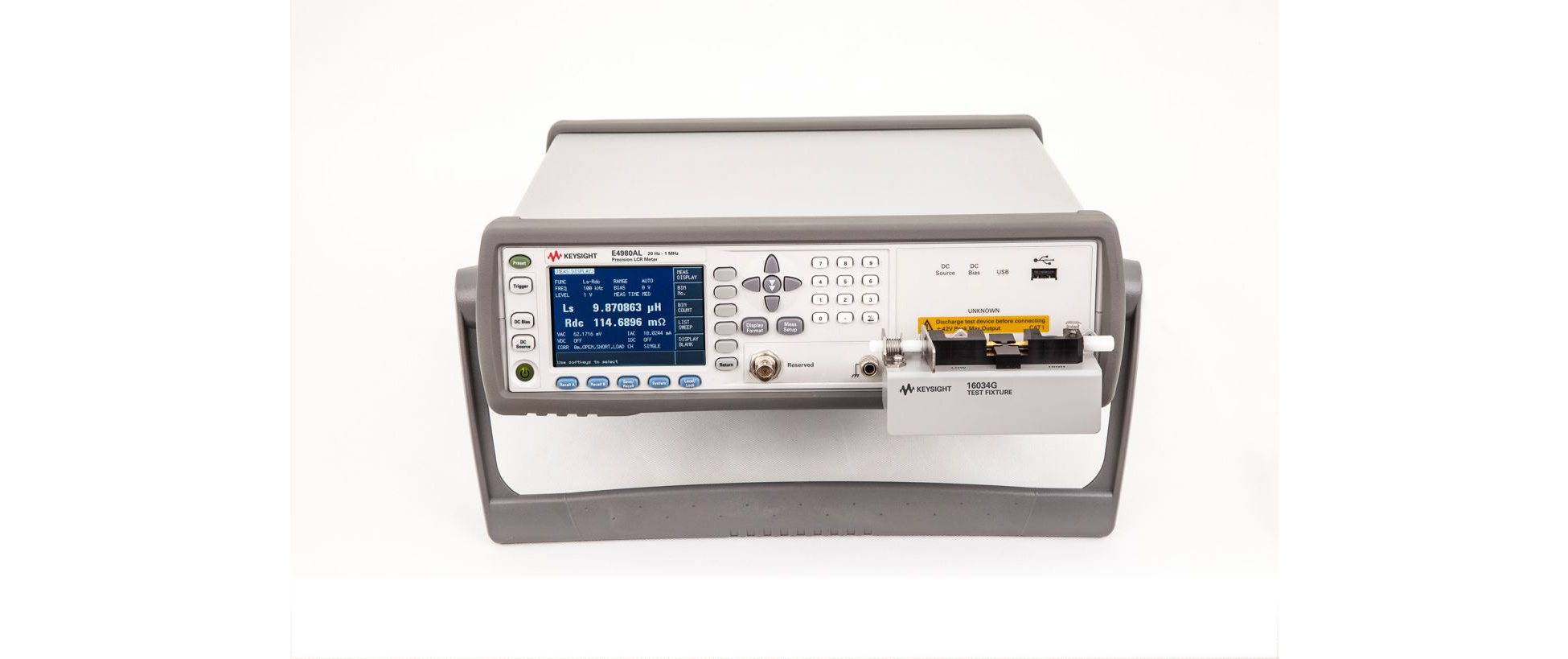

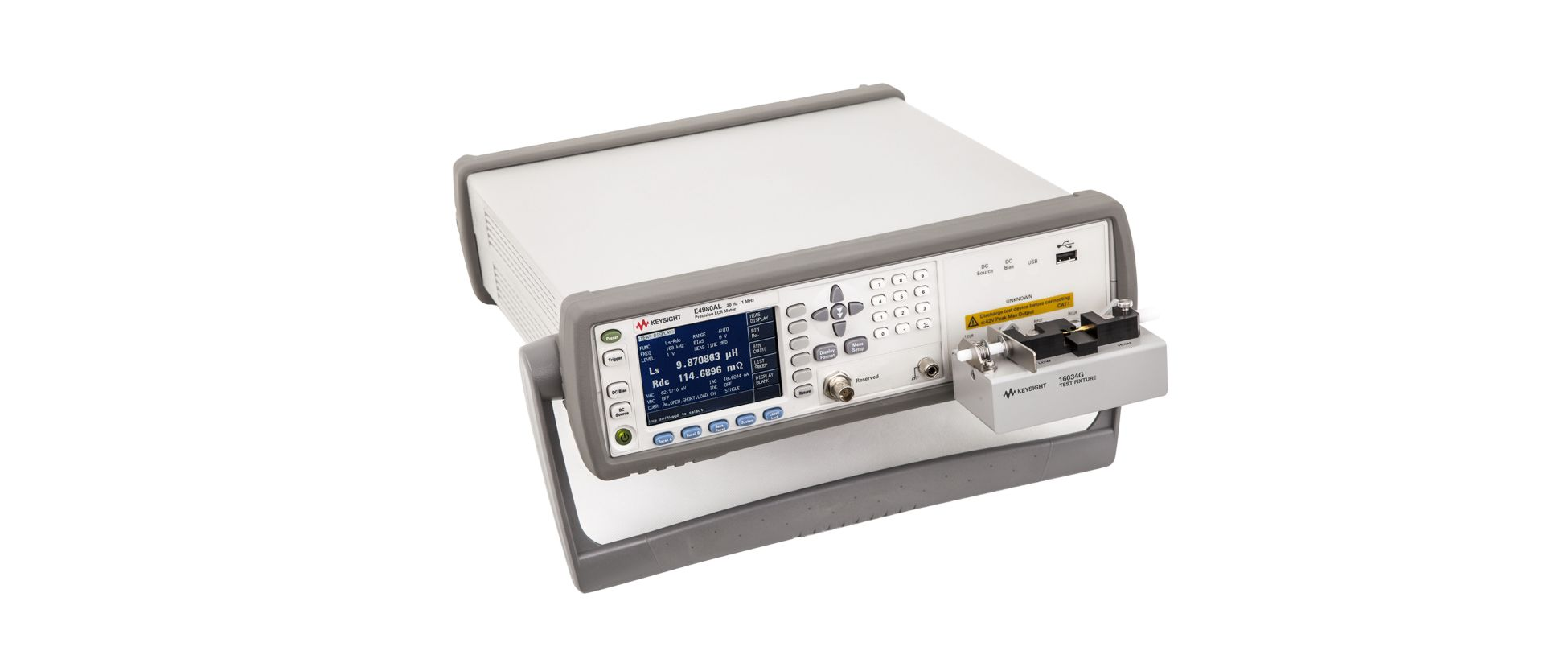

Широкий выбор принадлежностей позволяет пользователям более эффективно решать стоящие перед ними измерительные задачи.
Диапазон частот
- От 20 Гц до 300 кГц/500 кГц/1 МГц, разрешение 4 разряда во всех поддиапазонах
Погрешность измерения
- Погрешность измерения 0,05%, высокая воспроизводимость результатов измерений как на нижних, так и на верхних пределах измерения импеданса
Другие функции
- Измерительный сигнал: напряжение от 100 мкВ до 2 В СКЗ, сила тока от 1 мкА до 20 мА
- Напряжение смещения: 1,5 В/2 В
- Автоматический контроль уровня сигнала
- Измерение сопротивления постоянному току
- Свипирование по списку из 201 точки

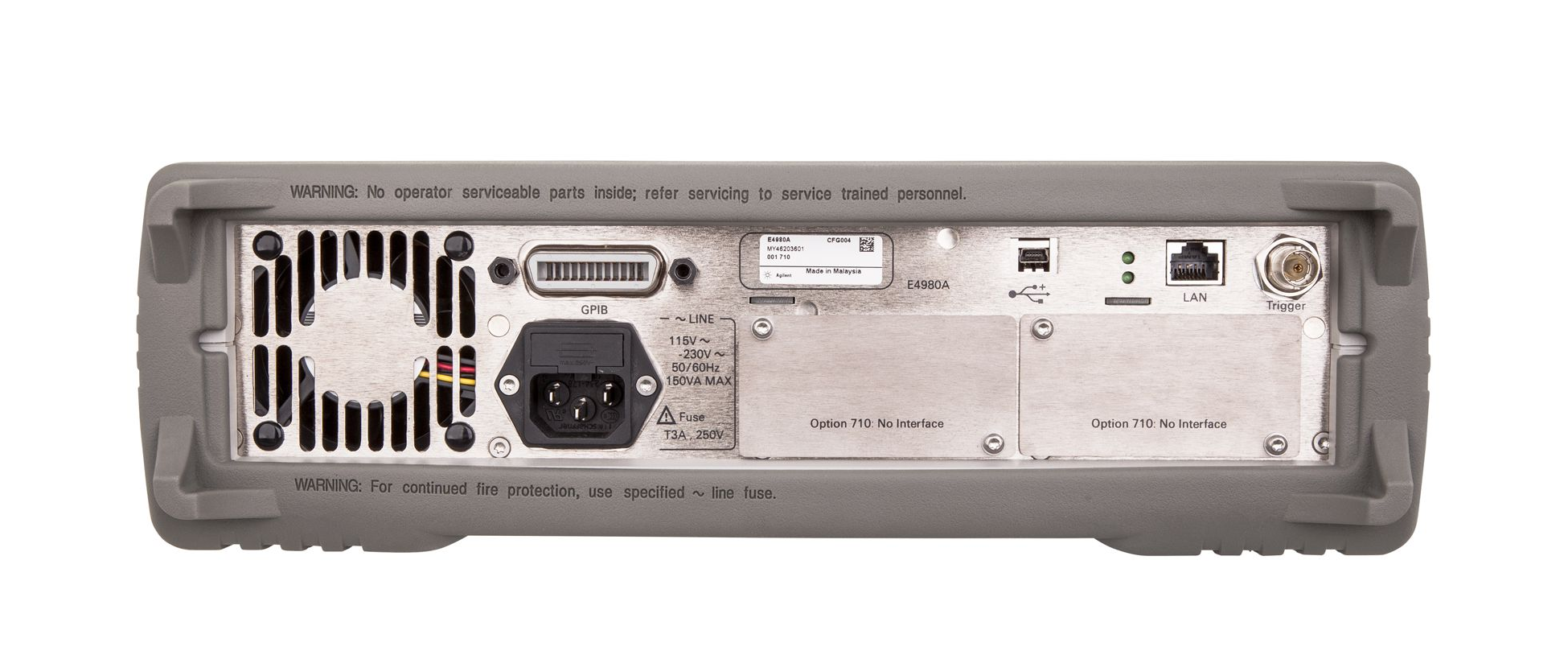

- Интерфейсы LAN, USB и GPIB
- Возможность модернизации (диапазон частот, интерфейс сортировщика, интерфейс сканера)
| Измеряемые параметры | Полное сопротивление (|Z|), полная | проводимость (|Y|), фазовый сдвиг (θ), активное сопротивление (R), реактивное сопротивление (X), проводимость (G), реактивная проводимость (B), индуктивность (L), ёмкость (C), тангенс угла потерь (D), добротность (Q), комплексные значения полного сопротивления (Z) и полной проводимости (Y), напряжение переменного (Vac) тока, сила переменного (Iac) тока. |
| Погрешность | 0,05% |
| Частота тест сигнала | 20 Гц – 1 МГц |
| Диапазон частот | Не фиксированный |
| Особенности | Встроенный источник напряжения смещения по постоянному току | до 40 В (опция 001). Интерфейс внешнего источника смещения силы постоянного тока | (опция 002) (до 40 А с 42841A). Измерение сопротивления постоянному току (опция 200). Источник измерительного сигнала до 20 В СКЗ (опция 001). Высокая скорость измерений. Cвипирование по списку из 201 точки. |
| Интерфейс | LAN, USB, GPIB |
| Уровень тест сигнала | 0 В - 2 В, 0 А - 20 мА |
| Опции | Описание |
| E4980AL-1A7 | Calibration + Uncertainties + Guardbanding (Not Accredited) |
| E4980AL-1CM | Rack mount kit |
| E4980AL-201 | Handler interface |
| E4980AL-301 | Scanner interface |
| E4980AL-A6J | ANSI Z540-1-1994 Calibration |
| E4980AL-ABA | U.S. - English localization |
| E4980AL-ABJ | Japan - Japanese localization |
| E4980AL-PLG | Continental European power cord - ONLY FOR EU DISTR W MULT PWR CORD STANDARDS |
| 16034E | Test Fixture (SMD Components) |
| 16034G | SMD Test Fixture |
| 16034H | SMD Array Type LCR Test Fixture |
| 16047A | Test Fixture (Axial and Radial) |
| 16047E | Test Fixture |
| 16048A | Test Lead, BNC Connector to BNC Connector Board |
| 16065A | 200 Vdc External Voltage Bias Fixture |
| 16065C | 40Vdc External Voltage Bias Adapter |
| 16089A | Large Kelvin Clip Lead |
| 16089B | Medium Kelvin Clip Lead |
| 16089C | Kelvin IC Clip Lead |
| 16334A | Test Fixture (Tweezers Contacts) |
| 16380A | Standard Air Capacitor Set (1pF to 1000pF) |
| 16380C | Capacitance Standard Set - 0.01uF to 10uF |
| 16451B | Dielectric Test Fixture |
| 16452A | Liquid Test Fixture |
| 42030A | Four Terminal Pair Standard Resistor Set |
| 42090A | Open Termination (4-Terminal Pair) |
| 42091A | Short Termination (4-Terminal Pair) |
| 82357B | Интерфейс USB/GPIB |
| R-50C-011-3 | Calibration Assurance Plan - Return to Keysight - 3 years |
| R-50C-011-5 | Calibration Assurance Plan - Return to Keysight - 5 years |
| R-50C-011-MU-3 | Keysight Calibration + Uncertainties - 3 years |
| R-50C-011-MU-5 | Keysight Calibration + Uncertainties - 5 years |
| R-50C-016-3 | Keysight Calibration + Uncertainties + Guardbanding - 3 years |
| R-50C-016-5 | Keysight Calibration + Uncertainties + Guardbanding - 5 years |
| R-51B-001-5Z | Warranty Assurance Plan - Return to Keysight - 5 years |
| Модели | Описание |
| E4980AL-032 | Прецизионный измеритель LCR, от 20 Гц до 300 кГц |
| E4980AL-052 | Прецизионный измеритель LCR, от 20 Гц до 500 кГц |
| E4980AL-102 | Прецизионный измеритель LCR, от 20 Гц до 1 МГц с DCR |
