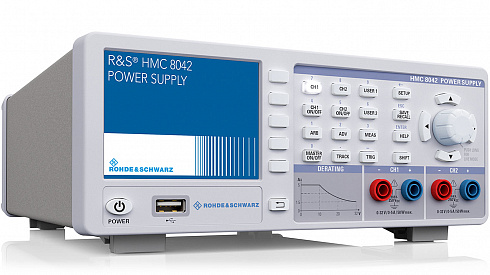

Источники питания постоянного тока Rohde&Schwarz серии HMC804x
Подробнее
Описание
Один, два или три канала — источники питания постоянного тока R&S®HMC804x со своими техническими характеристиками и широким набором функций идеально подходят для использования в исследовательских лабораториях и промышленных средах. Высокоэнергоэффективные линейные источники питания не перегреваются и работают бесшумно даже при максимальной нагрузке. Практичные интерфейсы и разъемы обеспечивают пользователям быструю и удобную работу с R&S®HMC804x. Удобные функции позволяют использовать приборы для решения специальных задач.
Ключевые факты:
- Четкая индикация всех измеряемых параметров
- Гальванически изолированные незаземленные выходы с защитой от короткого замыкания
- Защитные функции, настраиваемые для каждого канала
- Идеальный источник питания для разработчиков оборудования и лабораторий
- Дистанционное управление
Характеристики
| Electrical specifications | ||
| Number of output channels | 1/2/3 | |
| Total output power | max. 100 W | |
| Maximum output power per channel | 100 W/50 W/33 W | |
| Output voltage per channel | 0 V to 32 V | |
| Maximum output current per channel | 10 A/5 A/3 A | |
| Voltage ripple and noise (20 Hz to 20 MHz) | R&S®HMC8041: < 1 mV (RMS); R&S®HMC8042/43: < 450 µV (RMS) | |
| Current ripple and noise (20 Hz to 20 MHz) | R&S®HMC8041: < 1.5 mA (RMS) (meas.); R&S®HMC8042/43: < 1 mA (RMS) (meas.) | |
| Load recovery time*1) | < 1 ms (meas.) | |
| Programming/readback resolution | Voltage | 1 mV |
| Current | < 1 A: 0.1 mA (R&S®HMC8041: 0.5 mA); ≥ 1 A: 1 mA | |
| Readback accuracy (± (% of output + offset)) | Voltage | < 0.05% + 2 mV |
| Current | typ. < 0.05% + 4 mA (R&S®HMC8041: typ. < 0.15% + 10 mA) | |
| Special functions | ||
| Measurement functions | voltage, current, power, energy | |
| Protection functions | OVP, OCP, OPP, OTP | |
| FuseLink function | ● | |
| Fuse delay at power-up | ● | |
| Sense function | ● | |
| Sink mode | – | |
| Output sequencing | ● | |
| Trigger input/output | ● | |
| Arbitrary function | ● (EasyArb) | |
| Analog/modulation interface | ● | |
| Data logging | ● | |
| Display and interfaces | ||
| Display | 3.5" QVGA | |
| Rear panel connections | connector block with 4 lines per channel | |
| Remote control interfaces | standard: USB, LAN; R&S®HMC804x-G models with IEEE-488 (GPIB) | |
| General data | ||
| Dimensions (W × H × D) | 222 × 97 × 291 mm | |
| Weight | 2.6 kg | |
| Rack installation | R&S®HZC95 option | |
| *1) 10% to 90% load change within a band of ± 20 mV of set voltage. | ||
Документы
Описание
| Опции | Описание |
| R&S HZ10 | 5x силиконовых тестовых кабеля R&S®HZ10S: черный, R&S®HZ10R: красный, R&S®HZ10B: синий |
| R&S HZC95 | Набор для монтажа в стойку 19“, 2HE |
| R&S HZ72 | Кабель передачи данных через интерфейс IEEE-488 (GPIB) |
| R&S HZ10R | Силиконовые тестовые провода banana - banana, 1 m (набор из 5, красные) |
| R&S HZ10S | Силиконовые тестовые провода banana - banana, 1 m (набор из 5, черный) |
Модели
| Модели | Описание |
| R&S HMC8043-G | Источник питания 3 канала, 99 Вт (33 Вт/канал, 3 А (макс.)), с GPIB-интерфейсом |

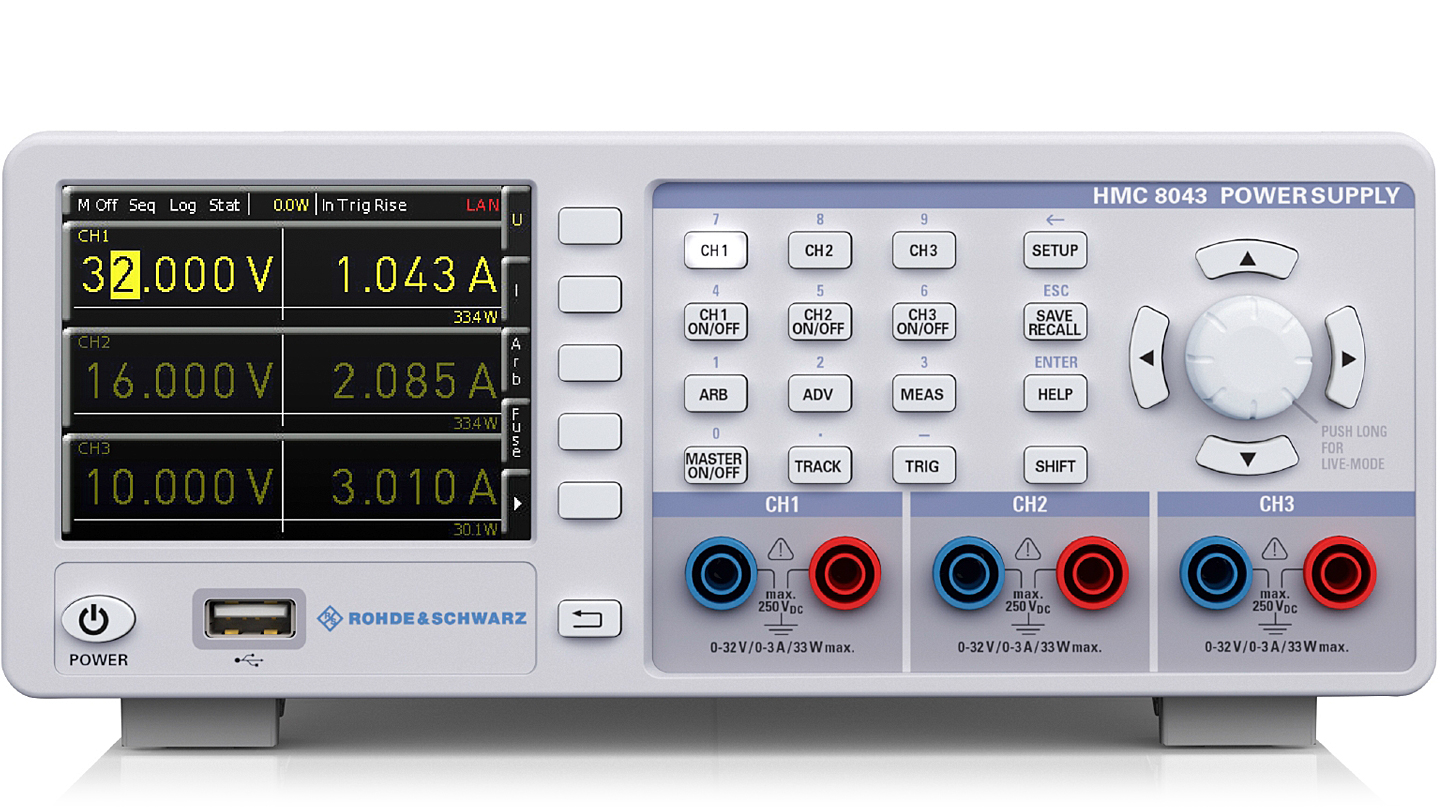

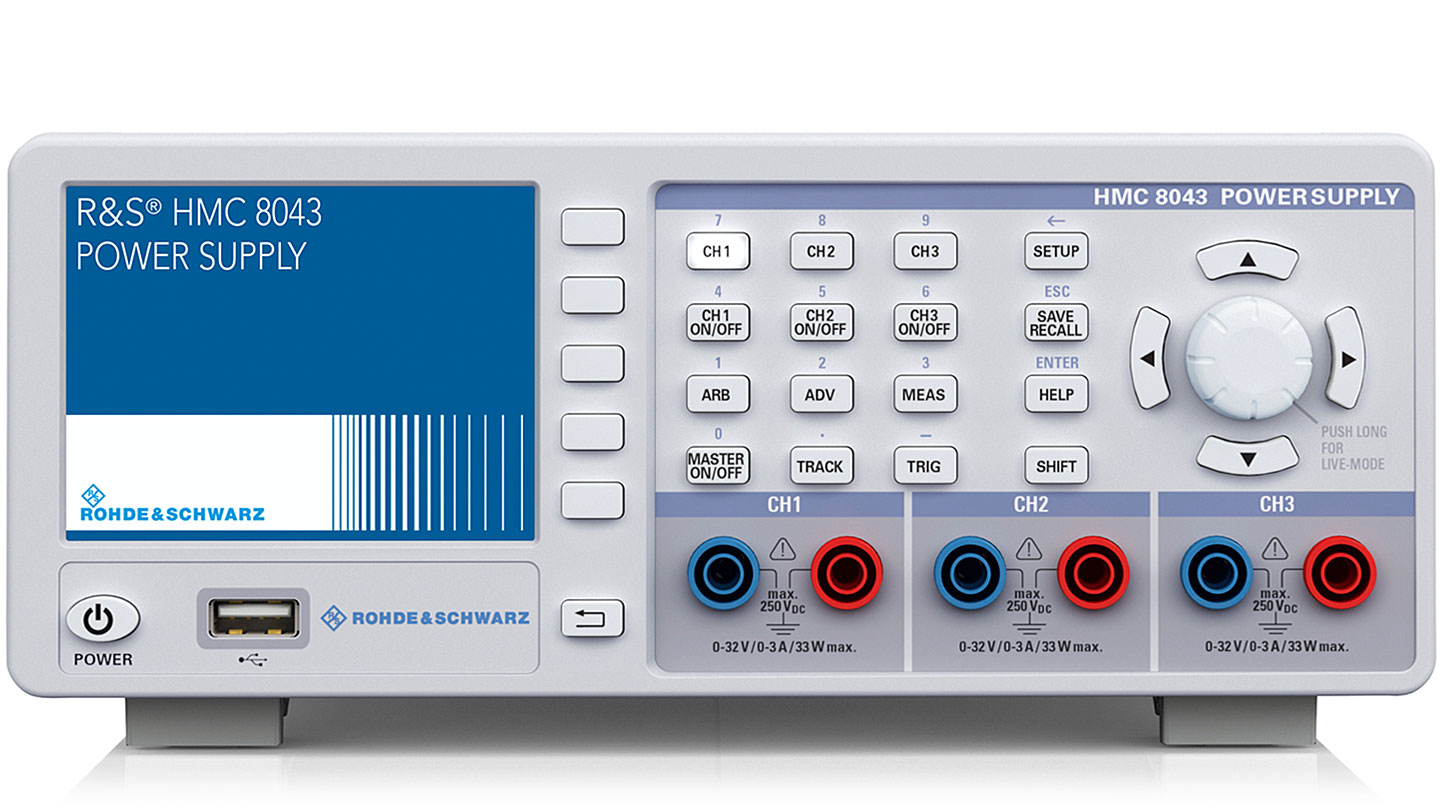

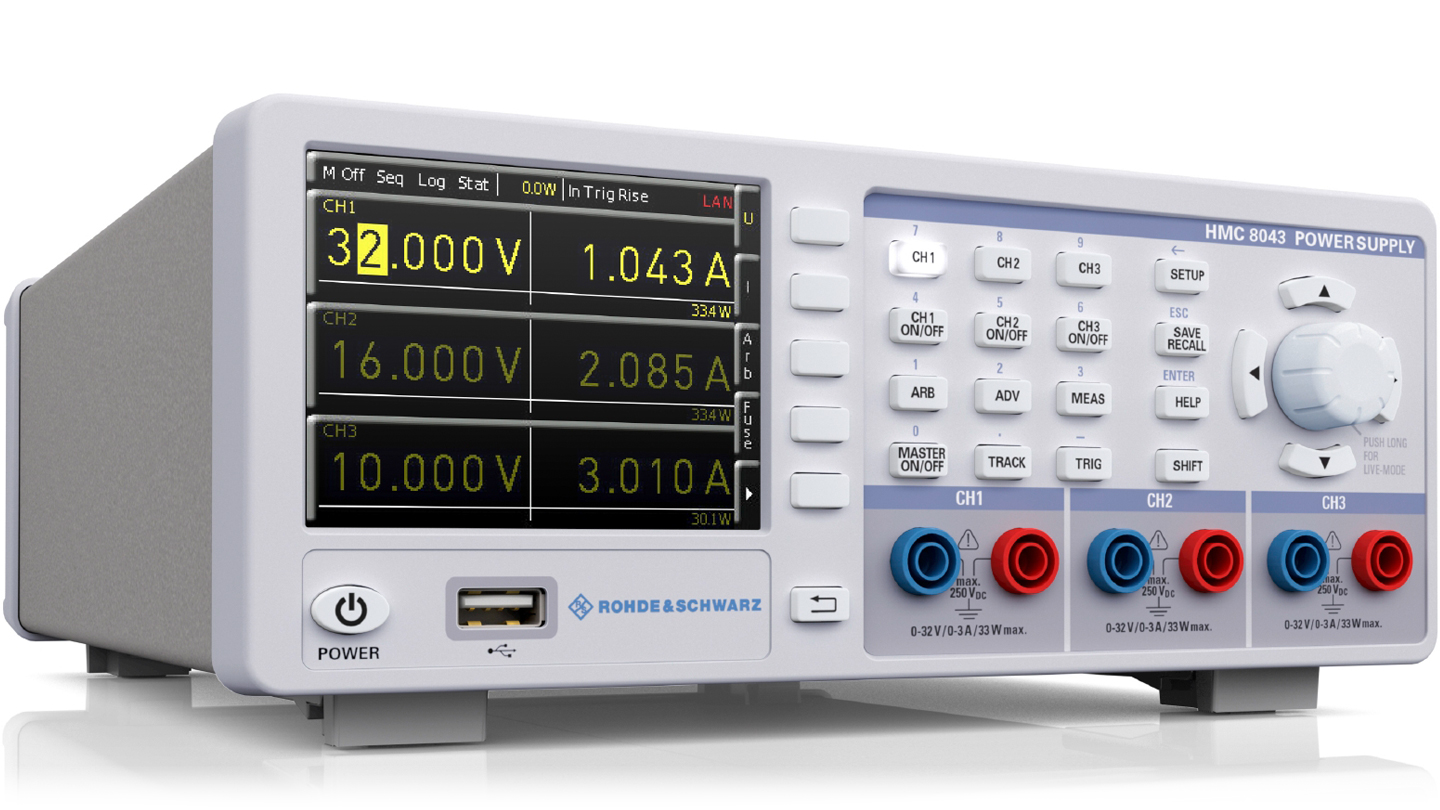

| R&S HMC8043 | Источник питания 3 канал, 99 Вт (33 Вт/канал, 3 A (макс.)) |
| R&S HMC8042-G | Источник питания 2 канал, 100 Вт (50 Вт/канал, 5 A (макс.)), с GPIB-интерфейсом |

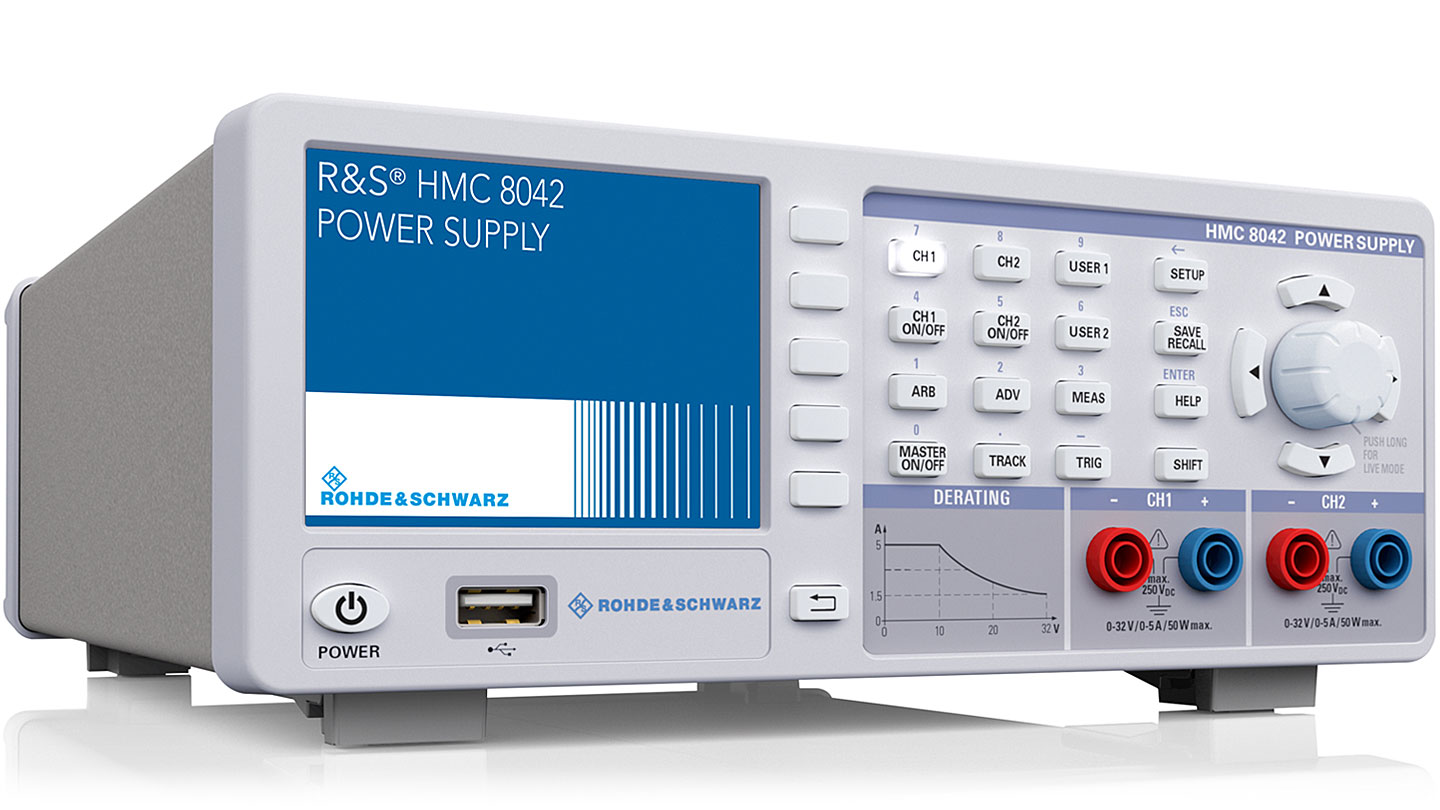

| R&S HMC8042 | Источник питания 2 канал, 100 Вт (50 Вт/канал, 5 A (макс.)) |
| R&S HMC8041-G | Источник питания 1 канал, 100 Вт (10 A (макс.)), с GPIB-интерфейсом |

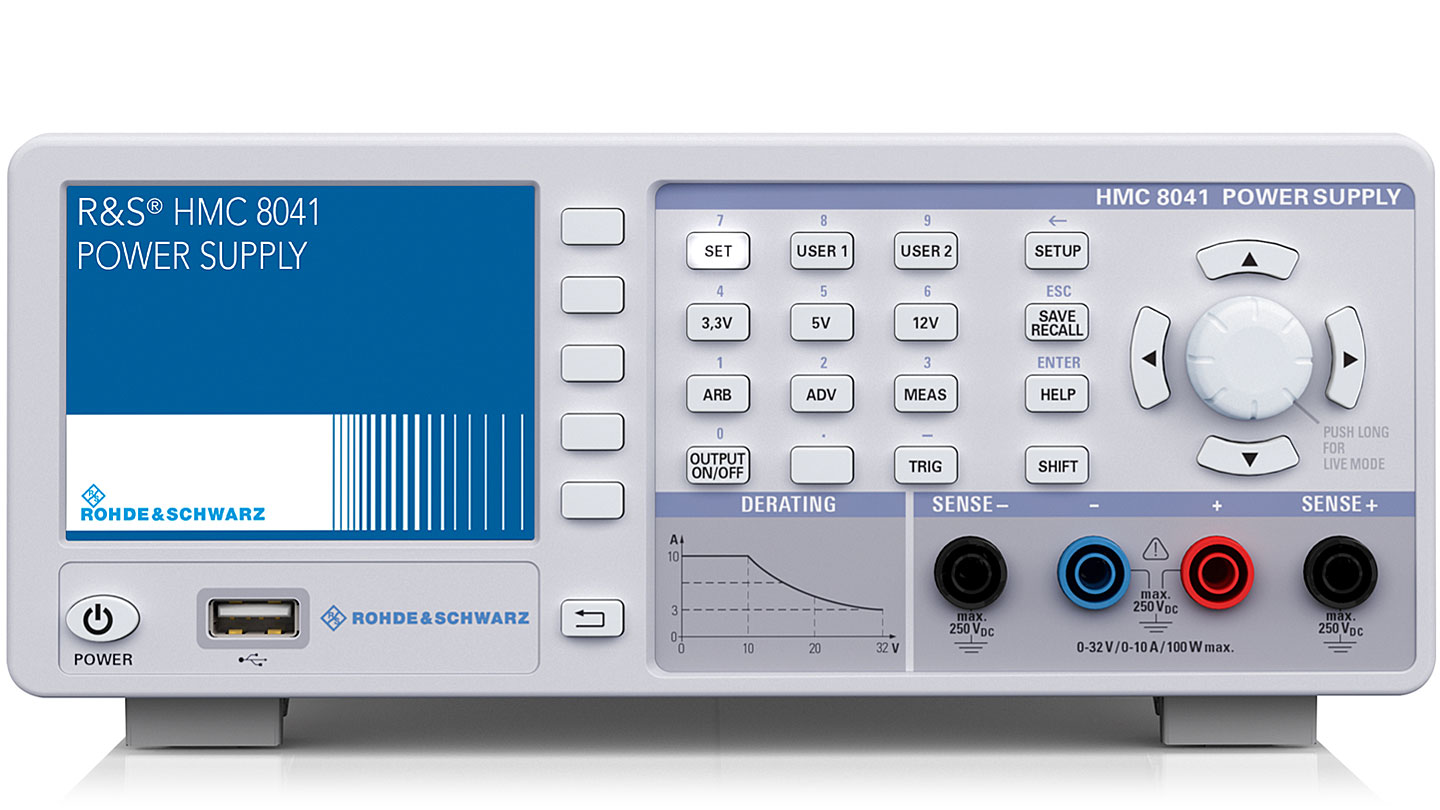

| R&S HMC8041 | Источник питания 1 канал, 100 Вт (10 A (макс.)) |
