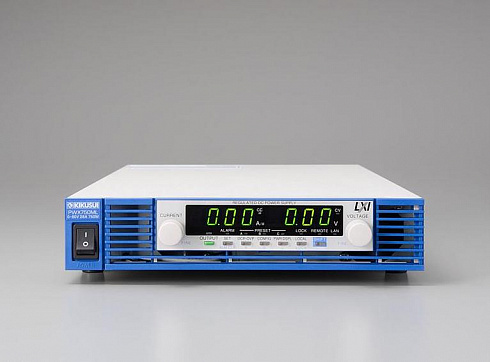

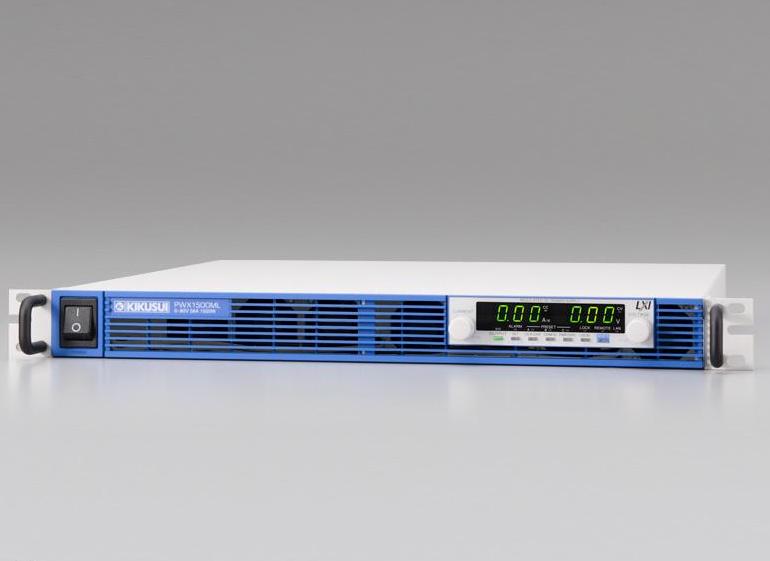

Kikusui серия PWX

Программируемый источник питания DC высотой 1U с широким диапазоном

Серия PWX

Идеально подходит для удаленного управления и мониторинга на основе сети N-к-М. Источник питания нового поколения для монтажа в стойку

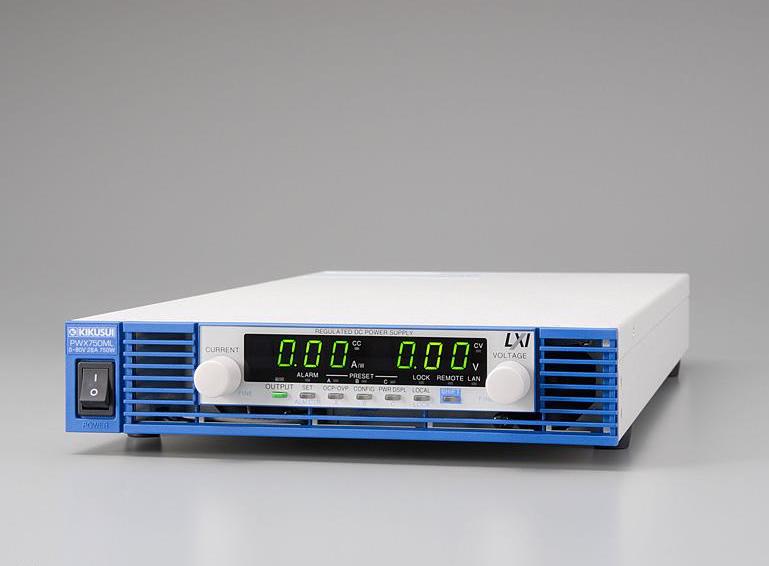

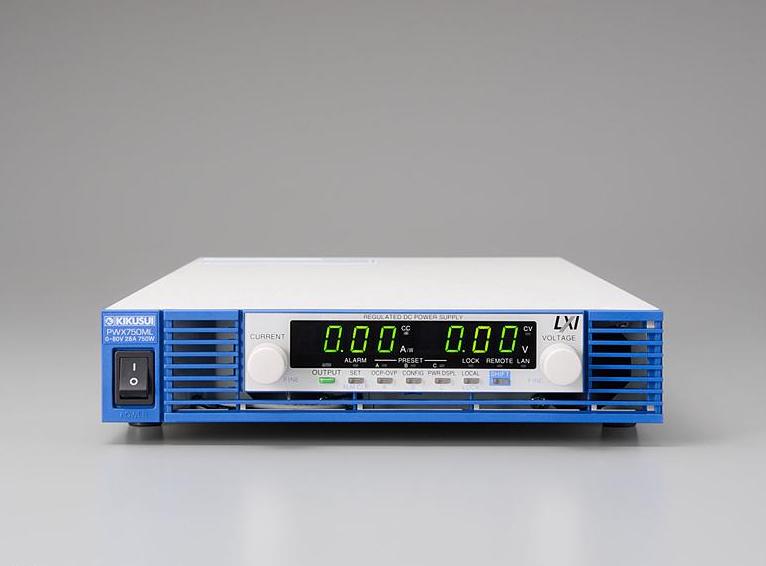

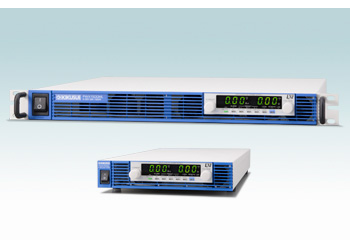

Серия PWX представляет собой регулируемый источник питания DC с программируемым режимом CV / CC, оптимально разработанный для работы в стойке. Для повышения эффективности своего монтажа он имеет ширину 19-дюймовой стойки с тонкой формой, а также воздухозаборники и выпускные отверстия для охлаждения только на передней и задней поверхностях, так что его можно установить заподлицо и сверху и снизу. Серия оснащена стандартными интерфейсами USB, RS232C и LAN, которые необходимы для обновления системы. В этой серии также есть функция виртуальной многоканальной шины (VМCB), которая позволяет эффективно использовать ее для удаленного управления и мониторинга с конфигурацией как 1 к N, так и N к М в крупномасштабных сетях. Кроме того, блок серии PWX является прибором, совместимым с сетью LXI (расширение сети LAN для приборного оборудования), поэтому его проще подключить к измерительной системе через интерфейс LAN. Вы также можете управлять источником питания, находящимся в другом здании. Доступны две спецификации выходной мощности: 750 Вт и 1500 Вт, при этом широкий диапазон настроек напряжения и тока может быть объединен в пределах его номинальной выходной мощности (3-кратное перекрытие). Например, модель PWX1500МL с выходной мощностью 1500 Вт способна без прерывания работать в диапазоне от «80 В-18,75 А» до «26,8 В-56 А». Входное напряжение имеет универсальный диапазон входных напряжений от 85 В до 265 В, устройство также имеет внутреннюю схему коррекции коэффициента мощности (PFC) для управления гармоническим током. Блок также включает в себя аналоговый выход внешнего управления / мониторинга, функцию параллельной работы в режиме ведущий-ведомый, различные защитные функции и функцию памяти.

*Полу-стоечная модель соответствует Версии 2.0 или новее.

Особенности

• Широкий диапазон настроек напряжения и тока можно комбинировать в пределах своей номинальной выходной мощности (3-кратное перекрытие)
• Схема коррекции PFC обеспечивает коэффициент мощности 0,99 (при 100 В) или 0,97 (при 200 В) при полной нагрузке* типовое значение
• Поддержка универсального входного напряжения (от 85 В до 265 В)

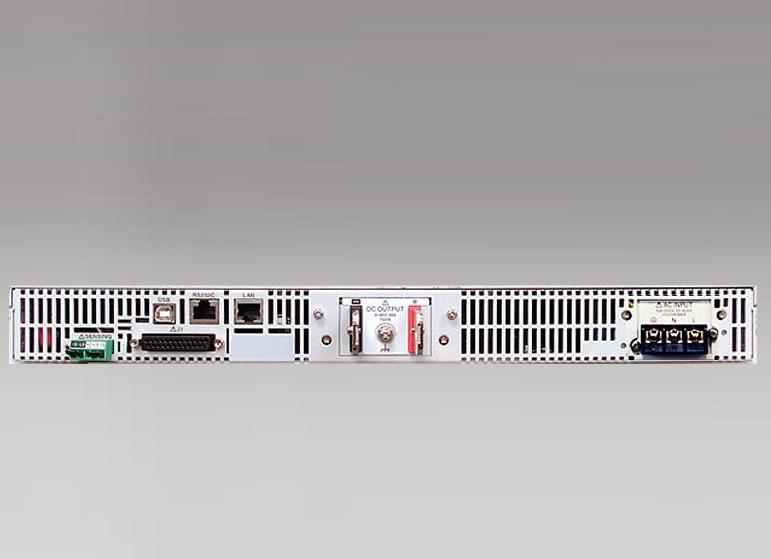

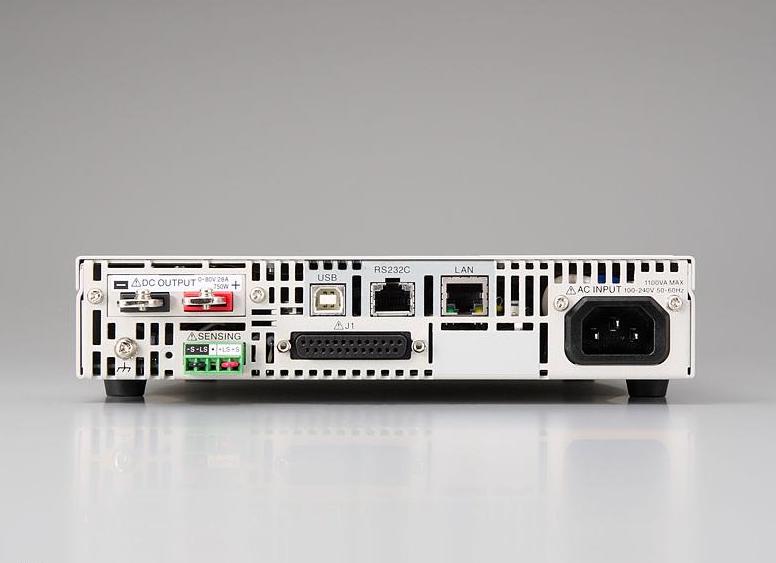

• Стандартные интерфейсы LAN (совместимый с LXI) / USB / RS232C
• Функция виртуальной многоканальной шины (VMCB) делает многоканальную работу более эффективной

*Полу-стоечная модель соответствует Версии 2.0 или новее

• Настройка эмуляции, функция настройки языка команд

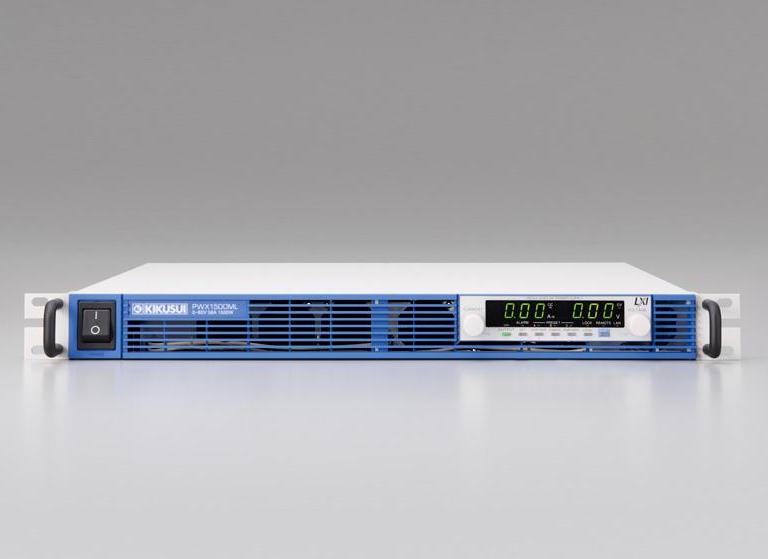

• Тонкая и легкая конструкция высотой 1U для повышения эффективности монтажа в стойку
• Возможность увеличения выходной мощности за счет параллельной работы
• Расширяемое выходное напряжение при последовательной работе (до 2 блоков той же модели)

*За исключением PWX750HF и PWX1500H.

• Функция внешнего аналогового управления (Управление выходом на основе напряжения и сопротивления; ВКЛ / ВЫКЛ на основе контактных сигналов)
• Аналоговый выход монитора (можно контролировать выходное напряжение, выходной ток и режим работы)
• Различные функции защиты: защита от перенапряжения, защита от перегрузки по току и защита от перегрева
• Функция памяти (3 комбинации настроек для напряжения, тока, OVP, OCP и UVL)
• Функция дистанционного измерения
• Настройка ВКЛ / ВЫКЛ цепи шунтирования (для предотвращения чрезмерной разрядки батарей)
• Функция приоритетного запуска CV, CC (предотвращает выброс при включенном выходе)

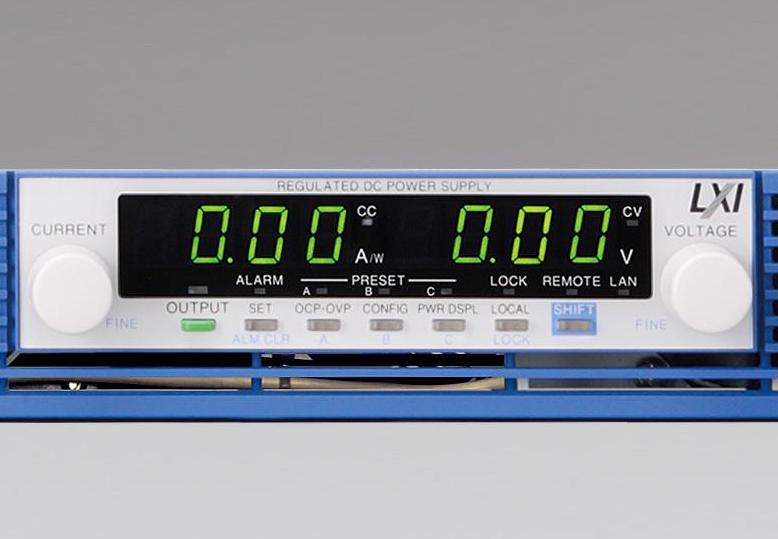

Легкий доступ с помощью встроенного веб-сервера

Для удобного управления и мониторинга используйте браузер на ПК, смартфоне или планшете для доступа к веб-серверу, встроенному в серию PWX.

Функция переменного внутреннего сопротивления

Функция переменного внутреннего сопротивления позволяет легко моделировать внутреннее сопротивление аккумуляторных батарей, солнечных батарей, топливных элементов и т.п. Установив значение внутреннего сопротивления в режиме постоянного напряжения (CV), вы можете уменьшать выходное напряжение в соответствии с выходным током. Чтобы установить внутреннее сопротивление, можно использовать настройку CONFIG.
