Компактный источник питания АС с использованием метода инвертора PWM (широтно-импульсной модуляции)

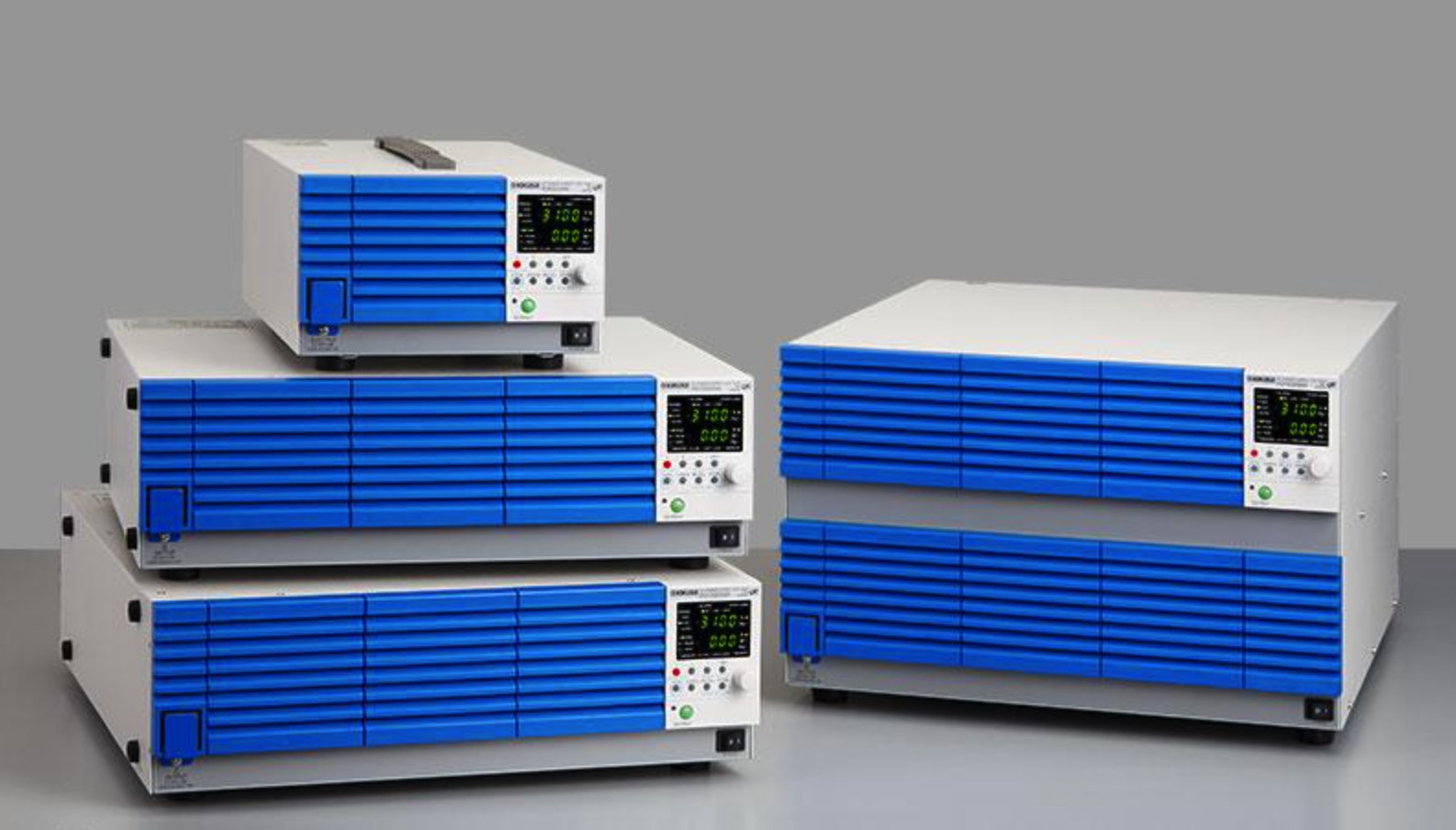

Серия источника питания АС PCR-MA представляет собой источник питания с инвертором на основе широтно-импульсной модуляции (импульсный), который основан на нашей успешной традиционной модели PCR-M. Максимальное выходное напряжение было увеличено до 310 В АС (среднекв. значение) при сохранении компактной портативной конструкции. Цифровой интерфейс теперь включает LAN (LXI) и USB в стандартной комплектации, а также GPIB в качестве заводской опции для легкой интеграции в любую испытательную систему. Интерфейс LAN, совместимый с LXI, позволяет оператору легко контролировать прибор и управлять им через виртуальный интерфейс, где бы он ни находился. Для точных измерений напряжения и тока были введены различные функции, включая функцию дистанционного измерения. Другие функции, такие как режим постоянного тока, функции памяти и различные защиты, делают блок PCR-MA наиболее доступным источником питания АС на рынке.
Особенности
- Компактная конструкция (PCR500MA)
- Универсальные режимы выхода
- Высокое качество выходного сигнала
- Функция памяти
- Функции измерения
- Различные варианты интерфейсов связи
- Аналоговый интерфейс
- Легкий доступ с помощью встроенного веб-сервера

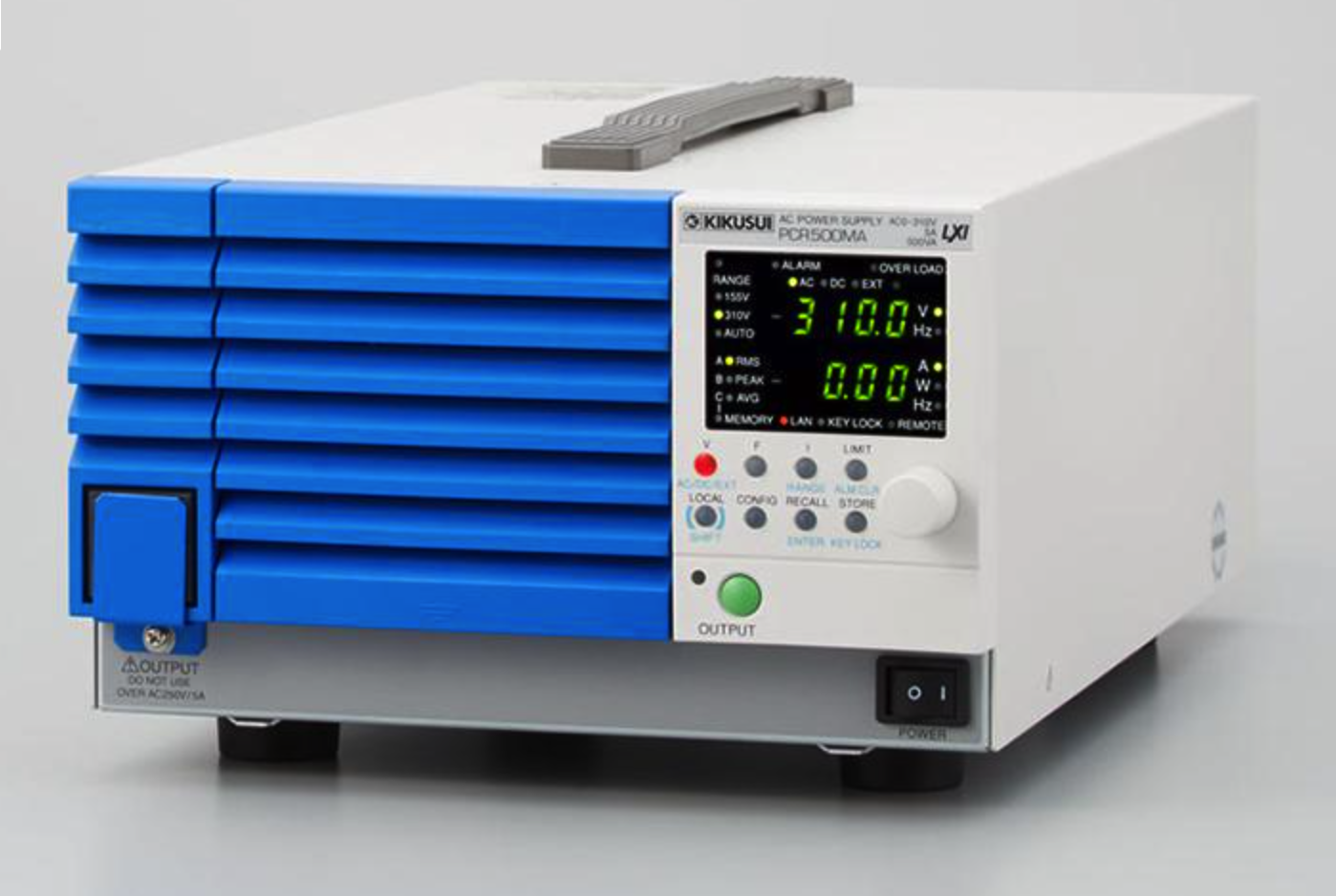

Достаточно компактный, чтобы поместиться на вашем столе
214 Ш х 124 В х 350 Г мм
Весит 6,5 кг и легко переносится
Доступны три режима (AC, DC, AC+DC). *1
Диапазон частот до 500 Гц (разрешение настройки: 0,1 Гц).
Выходное напряжение доступно в двух диапазонах:
0-155 В / 0-310 В. Максимальный ток составляет 5 A (диапазон 155 В) или 2,5 A (диапазон 310 В) с пиковым током, который может втрое превышать максимальный номинальный ток для нагрузок выпрямителя с конденсаторным входом. Уровень искажения выходного сигнала составляет менее 0,5%. (PCR500MA)

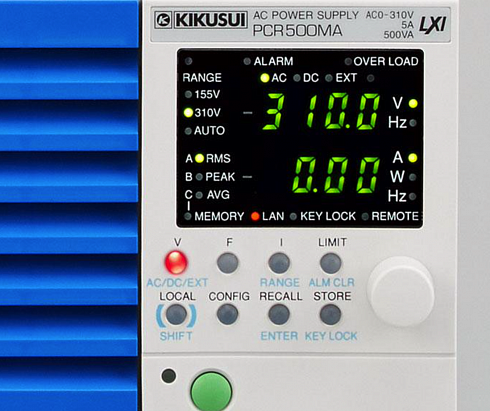

Три комбинации настройки, напряжения и частоты могут быть сохранены и впоследствии вызваны на передней панели. Обращаясь к памяти во время вывода, вы можете проверить внезапные изменения напряжения и частоты. Кроме того, при использовании команд обмена данными во внутренней памяти может храниться до 11 настроек.
Можно измерить напряжение, ток, мощность, полную мощность, реактивную мощность, коэффициент мощности, амплитудный коэффициент и удержание пикового тока.*2

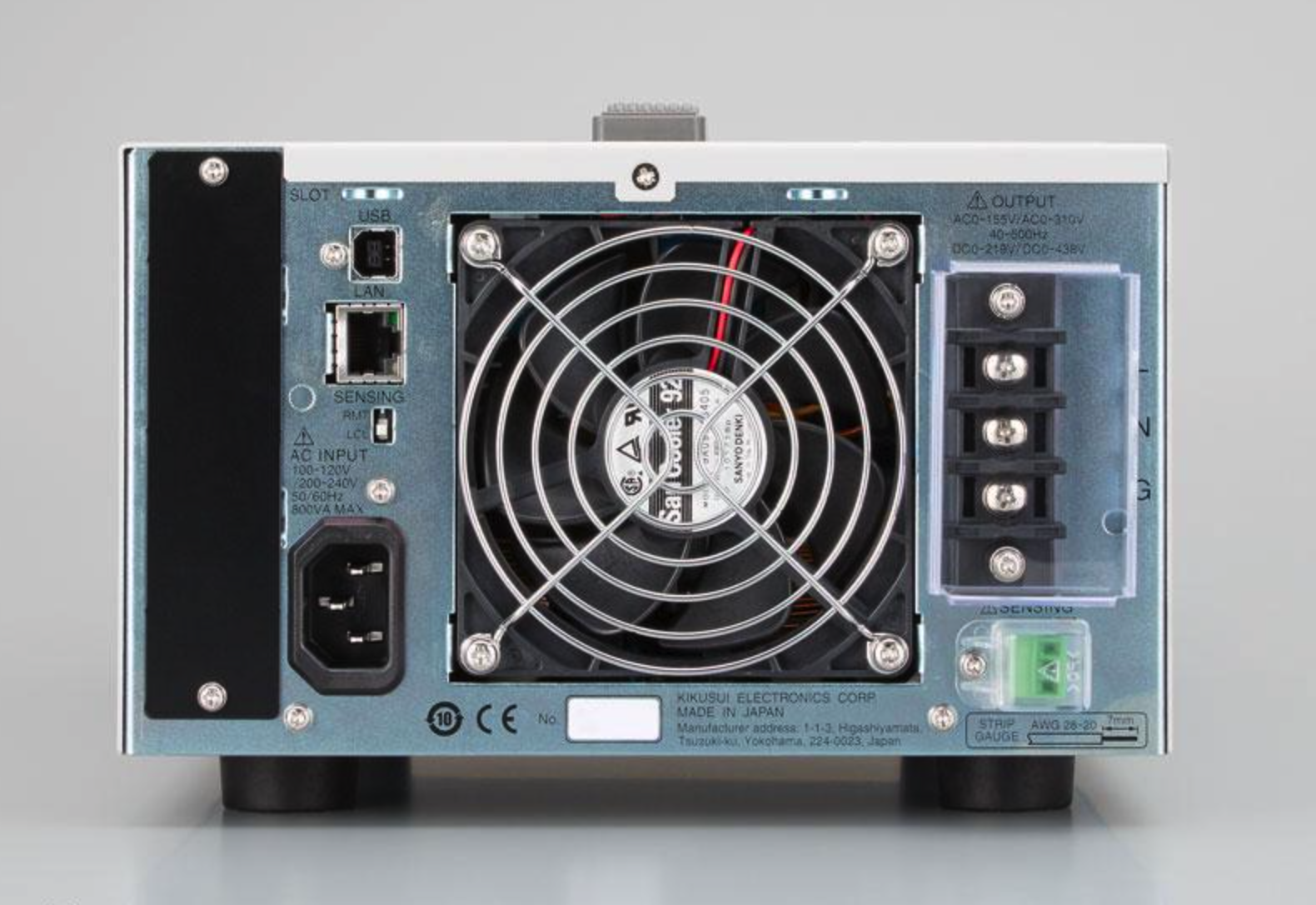

Цифровые интерфейсы LAN и USB входят в стандартную комплектацию. Также доступна дополнительная интерфейсная плата GPIB.
Аналоговое управление также доступно с дополнительным аналоговым интерфейсом (EX08-PCR-MA). Входные сигналы постоянного тока могут использоваться для изменения выходного переменного напряжения и усиления входного сигнала.
Для удобного управления и мониторинга используйте браузер на ПК, смартфоне или планшете для доступа к веб- серверу, встроенному в серию PCR-MA.
*1: Режим AC + DC действителен только с командой обмена данными.
*2: Вы можете использовать интерфейс связи для измерения полной мощности (VA), реактивной мощности (VAR), коэффициента мощности (PF), амплитудного коэффициента (CF) и удерживаемого пикового тока.
| Модель | Входные параметры (среднекв. значения AC, одна фаза) | Выходные параметры, режим AC | Выходные параметры, режим DC | Вес | ||||||||
| Напряжение | Полная мощность | Ток | Напряжение | Макс. ток *1 | Допустимая мощность | Частота | Напряжение | Макс. ток *2 | Допустимая мощность | кг/фунт | ||
| В | Приблиз. | A | В | A | ВА | Гц | В | A | Вт | |||
| PCR500MA | от 90 до 132/ от 180 до 264 (автоматическое определение при включении) | 0.8 кВА | 8/6.3 или менее (90 В/115 В) | 4/3.2 или менее (180 В/230 В) | от 0 до 155 /от 0 до 310 (выходной диапазон 155 В/ 310 В ) (Диапазон настройки напряжения) от 0 до 157.5/от 0 до 315 | 5/2.5 | 500 | от 40.0 до 500.0 | от -219 до +219/ от -438 до +438 (выходной диапазон 155 В/ 310 В ) (Диапазон настройки напряжения) от -222.5 до +222.5/ от -445. 0 до +445.0 | 4/2 | 400 | 6.5/14.33 |
| PCR1000MA | 1.6 кВА | 16/12.5 или менее (90 В/115 В) | 8/6.3 или менее (180 В/230 В) | 10/5 | 1000 | 8/4 | 800 | 11/24.25 | ||||
| PCR2000MA | 3.2 кВА | 32/25 или менее (90 В/115 В) | 16/12.5 или менее (180 В/230 В) | 20/10 | 2000 | 16/8 | 1600 | 16/35.27 | ||||
| PCR4000MA | 6.4 кВА | 64/50 или менее (90 В/115 В) | 32/25 или менее (180 В/230 В) | 40/20 | 4000 | 32/16 | 3200 | 32/70.54 | ||||
| Модель | Описание |
|---|---|
| PCR500MA | Single phase 500VA, AC0 to 310V, 40 to 500Hz, DC-438 to +438V, PWM type |
| PCR1000MA | Single phase 1000VA, AC0 to 310V, 40 to 500Hz, DC-438 to +438V, PWM type |
| PCR2000MA | Single phase 2000VA, AC0 to 310V, 40 to 500Hz, DC-438 to +438V, PWM type |
| PCR4000MA | Single phase 4000VA, AC0 to 310V, 40 to 500Hz, DC-438 to +438V, PWM type |
