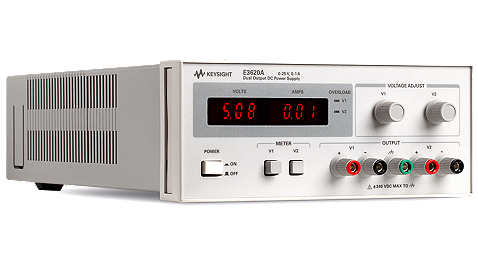

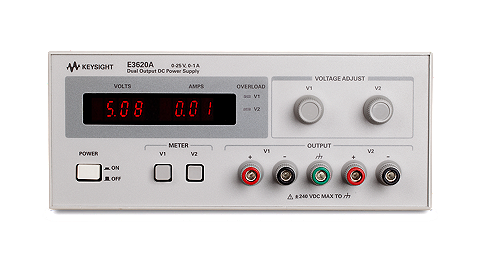

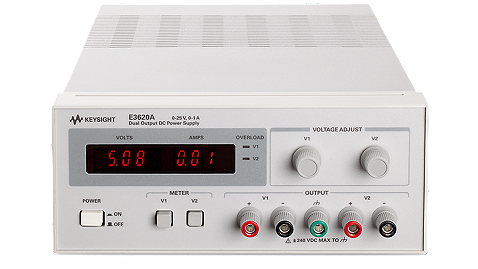

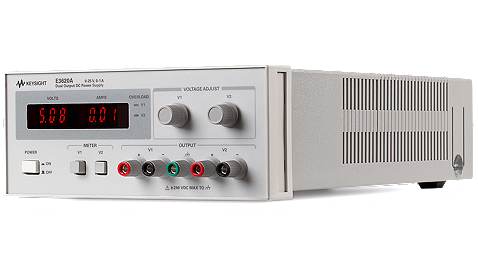

Настольные источники питания Keysight серии E3620 - E3620A и E3630A c выходной мощностью до 50 Вт
Подробнее
Описание
Благодаря компактным габаритным размерам источники питания E3620A и E3630A с несколькими выходами обеспечивают отличные характеристики и позволяют экономить пространство на рабочем месте. Оба прибора имеют превосходные характеристики по стабильности выходного напряжения (влияние сети переменного тока и нагрузки порядка 0,01%) и низкий уровень дифференциальных помех, что гарантирует чистое питание для прецизионных схем. Кроме того, источники питания E3620A и E3630A имеют отдельные цифровые индикаторы для одновременного отображения значений напряжения и тока.
- Низкий уровень шумов и пульсаций на выходе — менее 350 мкВ (СКЗ)
- Высокая стабильность выходного напряжения: влияние нагрузки менее 0,01%
- Погрешность измерений 0,5%
- Плавное включение и выключение без скачков напряжения
- Защита выходов от короткого замыкания
- Синфазный ток менее 1 мкА
- Простое управление с передней панели
Характеристики
| E3620A | E3630A | |
| Features | Isolated dual outputs, 10 turn pots CV, CL | Tracking, CV, CL (± 20 V) CV, CF (+6 V) |
| Number of outputs | 2 | 3 |
| Number of output ranges | 1 | 1 |
| DC output rating |
25 V, 1 A 25 V, 1 A |
+6 V, 2.5 A +20 V, 0.5 A –20 V, 0.5 A |
| Load and line regulation | < 0.01% + 2 mV | |
| Ripple and Noise (20 Hz to 20 MHz) |
< 350 μVrms, < 1.5 mVpp |
|
| Normal mode voltage | ||
| Normal mode current | – | |
| Transient response time | < 50 μsec following a change in output current from full load to half load for output to recover within: 15 mV | |
| Meter accuracy | ± 0.5% + 2 counts at 25 ºC ± 5 ºC | |
| Supplemental Characteristics | E3620A | E3630A |
| Control mode | CV/CL | CV/CL (± 20 V) CV/CF (+ 6 V) |
| Common mode current | < 1 μArms | |
| Meter resolution |
10 mV (0–20 V), 100 mV (> 20 V) |
10 mV |
| Voltage | ||
| Current | 1 mA | 10 mA |
| Temperature coefficient per ºC |
< 0.02% + 1 mV |
|
| Voltage | ||
| Current | – | |
| Output Drift |
Less than 0.1% + 5 mV total drift for 8 hours after initial warm-up of 30 minutes |
|
| Voltage | ||
| Current | N/A | |
| Temperature range | Derate output current 50% between 40 ºC to 55 ºC | |
| Cooling | Convection cooling | |
| Isolation | ± 240 Vdc | |

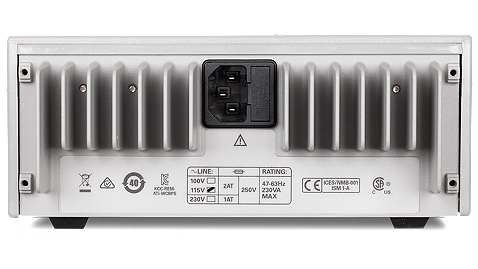

| AC Input |
100 Vac ± 10%, 47–63 Hz (opt. 0E9) 115 Vac ± 10%, 47–63 Hz (std) 230 Vac ± 10%, 47–63 Hz (0E3) |
|
| Weight | 5.0 kg (11.0 lbs) net, 6.25 kg (13.8 lbs) shipping | 3.8 kg (8.4 lbs) net, 5.1 kg (11.3 lbs) shipping |
| Size | 88.1 mm H x 212.3 mm W x 392.4 mm D 3.5” H x 8.4” W x 15.4” D | 88.1 mm H x 212.3 mm W x 318.4 mm D 3.5” H x 8.4” W x 12.5” D |
| Warranty | Three year for E3600 Series power supplies Three months for standard shipped accessories | |
| Product regulation | Certified to CSA 22.2 No. 231; conforms to IEC 1010-1; carries CE mark; complies with CISPR-11, Group 1, Class A, KC South Korean EMC Mark, Canadian ICES/NMB-001, Australian C Tick Mark | |
Документы
Keysight E3620A E3630A Specification
450.2 Кб
Описание
| Опции | Описание |
| 0E3 | 230 Vac ± 10% |
| 0EM | 115 Vac ± 10% |
| 0E9 | 100 Vac ± 10% |
| 1CM | rackmount kit |
Модели
| Модели | Описание |
| U3620A | Источник питания, 50 Вт, 2 выхода, 25 В/1 А |
| U3630A | Источник питания, 35 Вт, 3 выхода, 6 В/2,5 А и ±20 В/0,5 А |
