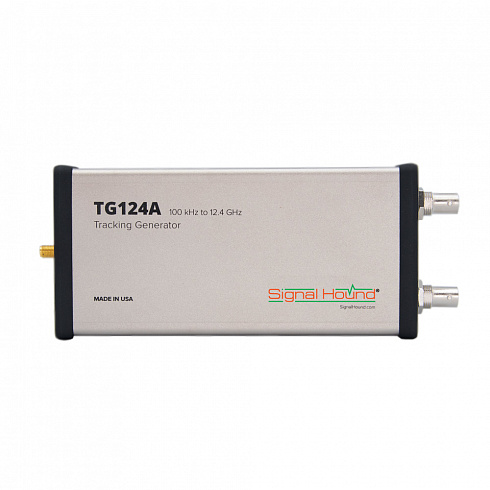

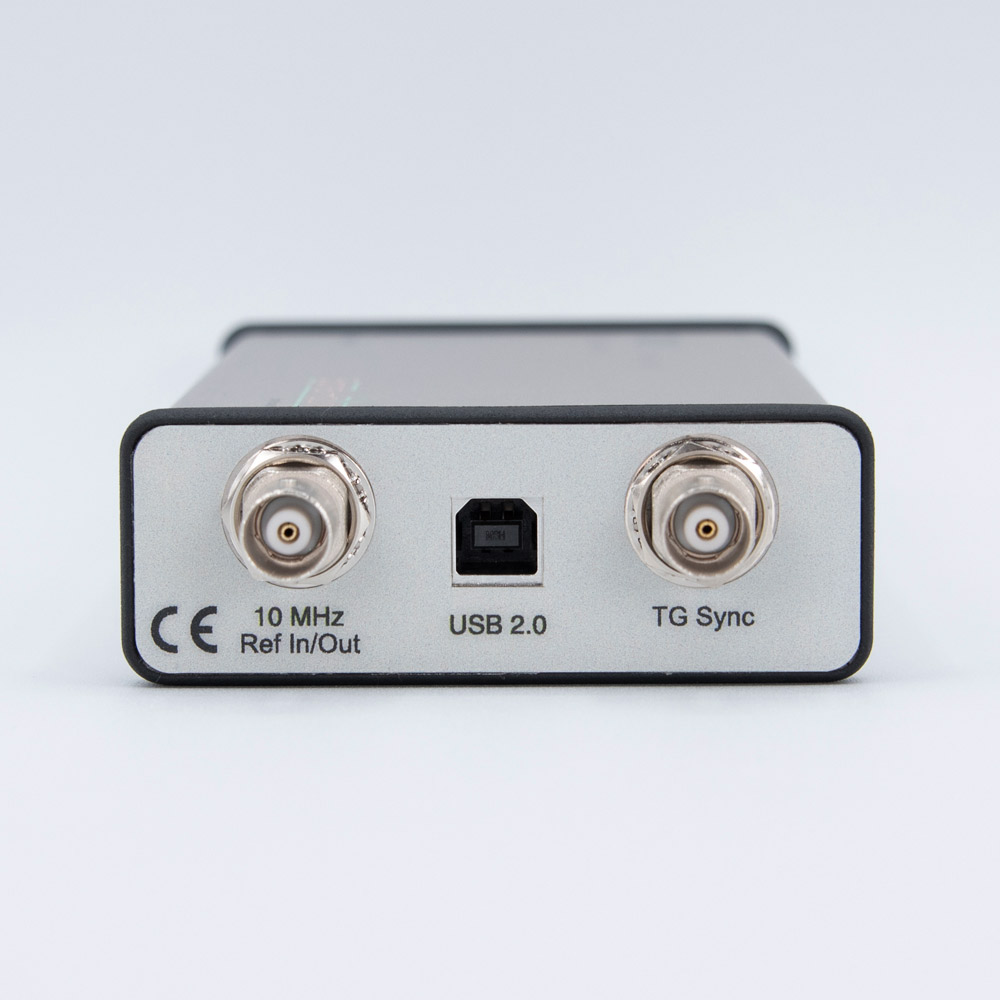

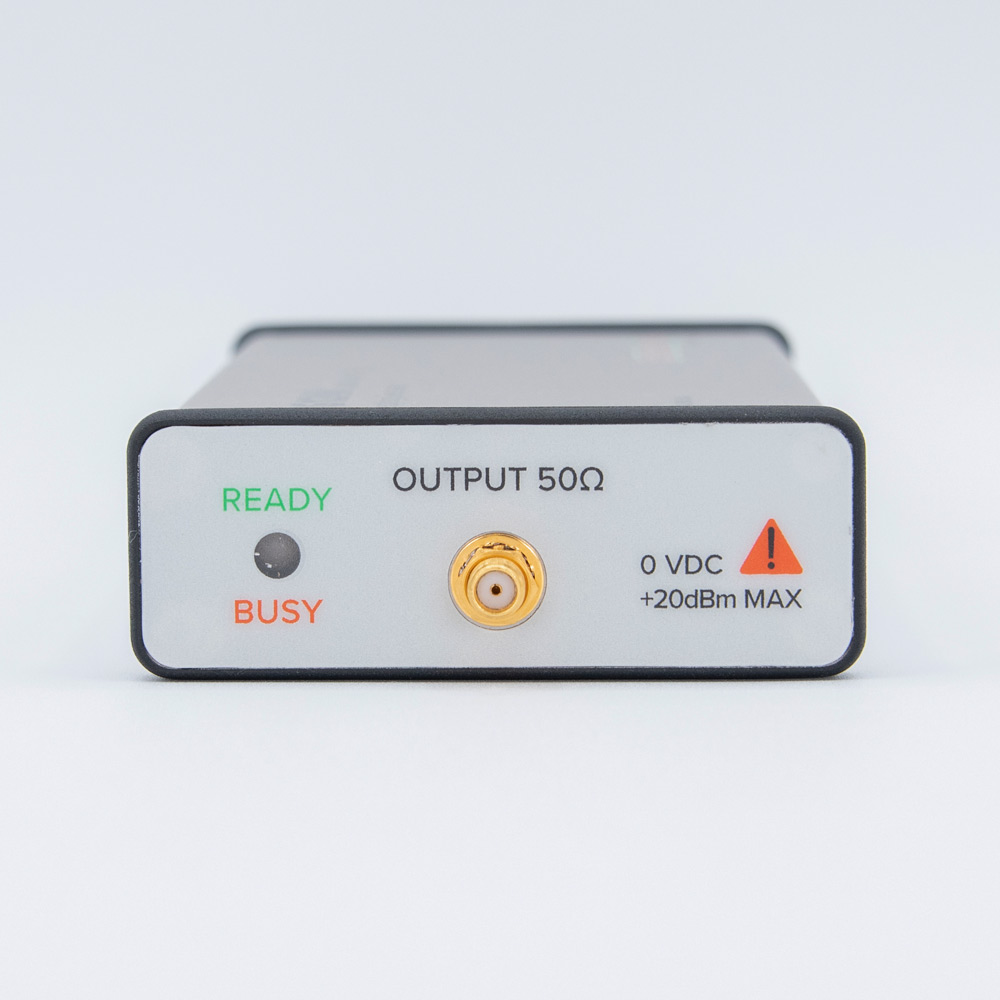

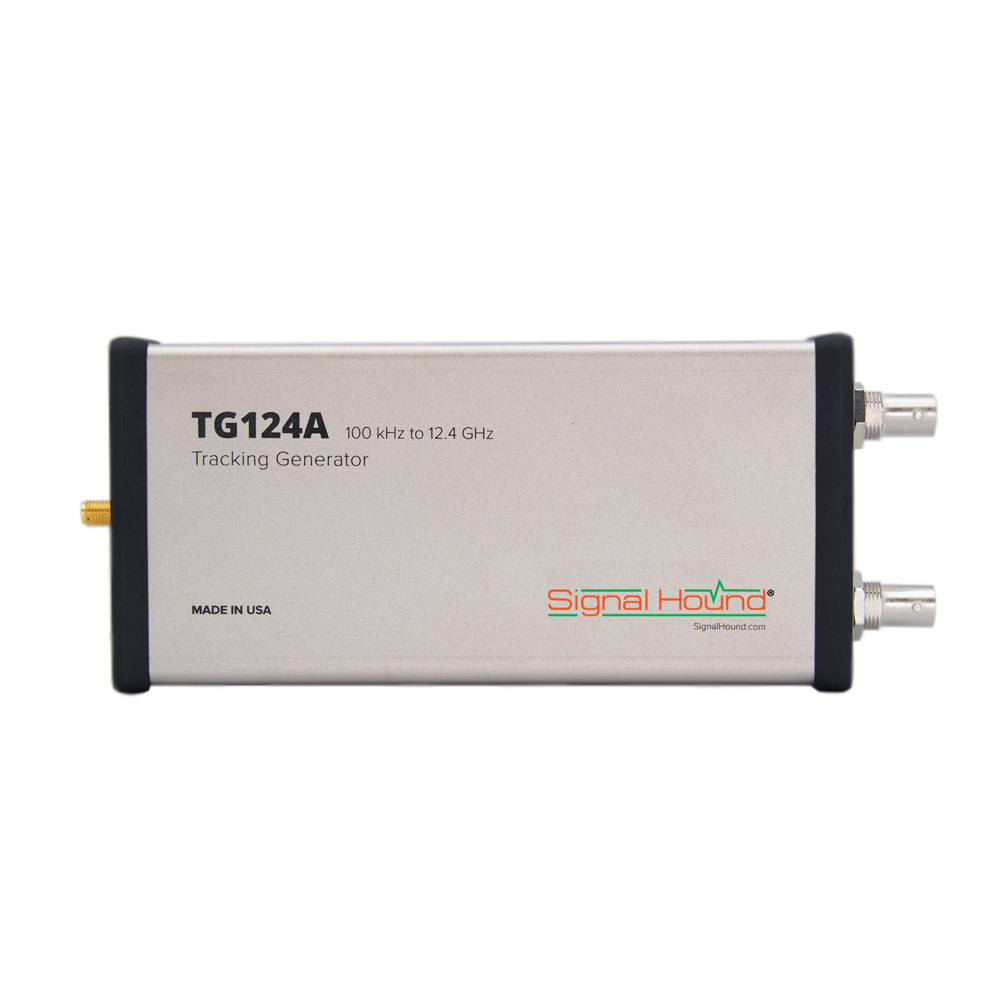

USB-TG124A - генератор немодулированных сигналов до 12,4 ГГц
В комплекте с анализатором спектра USB-SA124B трекинг генератор USB-TG124A позволяет выполнять измерения АЧХ различных СВЧ устройств. Для фиксированной частоты возможно построение диаграммы Смита.
Особенности:
- Диапазон частот РЧ: от 100 кГц до 12,4 ГГц
- Амплитудный диапазон: от -30 дБм до -12 дБм
- До 19 выбираемых размеров шага частоты в последовательности 1-2-5
- Ниже 4 ГГц: шаг от 10 Гц до 10 МГц
- Выше 4 ГГц: шаг от 100 Гц до 10 МГц
- Развертка до 700 частотных точек в секунду с помощью USB-SA124A
- Не требуется внешний источник питания — питание подается от USB
- Возможность создания собственного ПО с помощью бесплатного интерфейса прикладного программирования (API)
- Совместимость с операционными системами Windows
- Включает аттенюатор 20 дБ
Характеристики
Характеристика | Значение |
Диапазон частот | 100 кГц...12,4 ГГц |
Точность установки частоты | ±1E-6 |
Амплитуда выходного сигнала | -30...-12 дБм |
Точность установки амплитуды сигнала | ± 2 дБ |
Уровень гармонических составляющих | <-10 дБн |
Диапазон рабочих температур | 0...70 °С |
