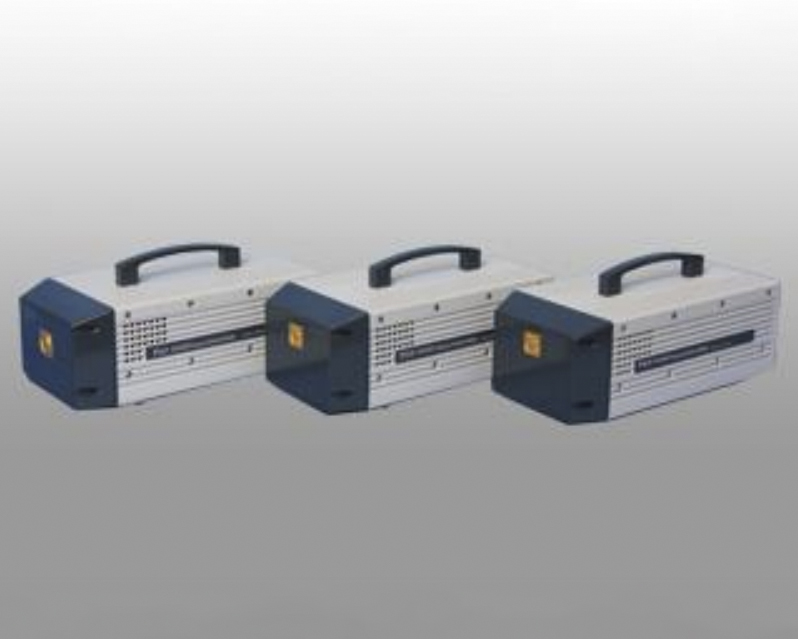

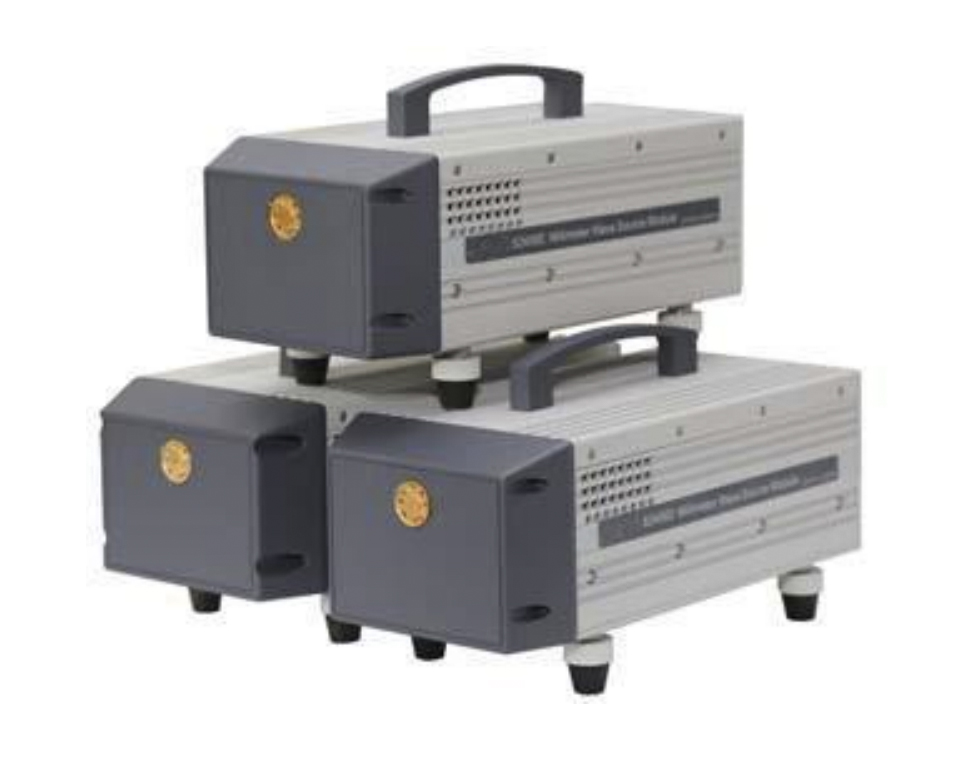

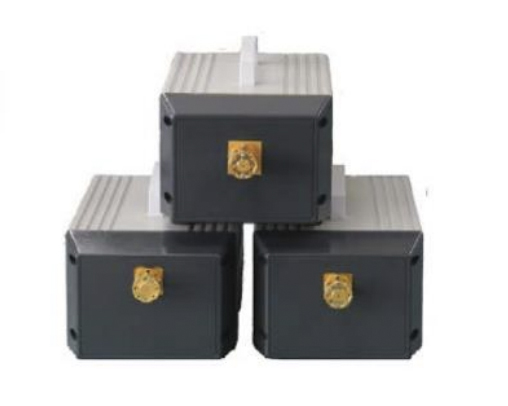

Модули расширения частотного диапазона Saluki серии SAV82406 с диапазоном от 50 ГГц до 500 ГГц
Подробнее
Описание

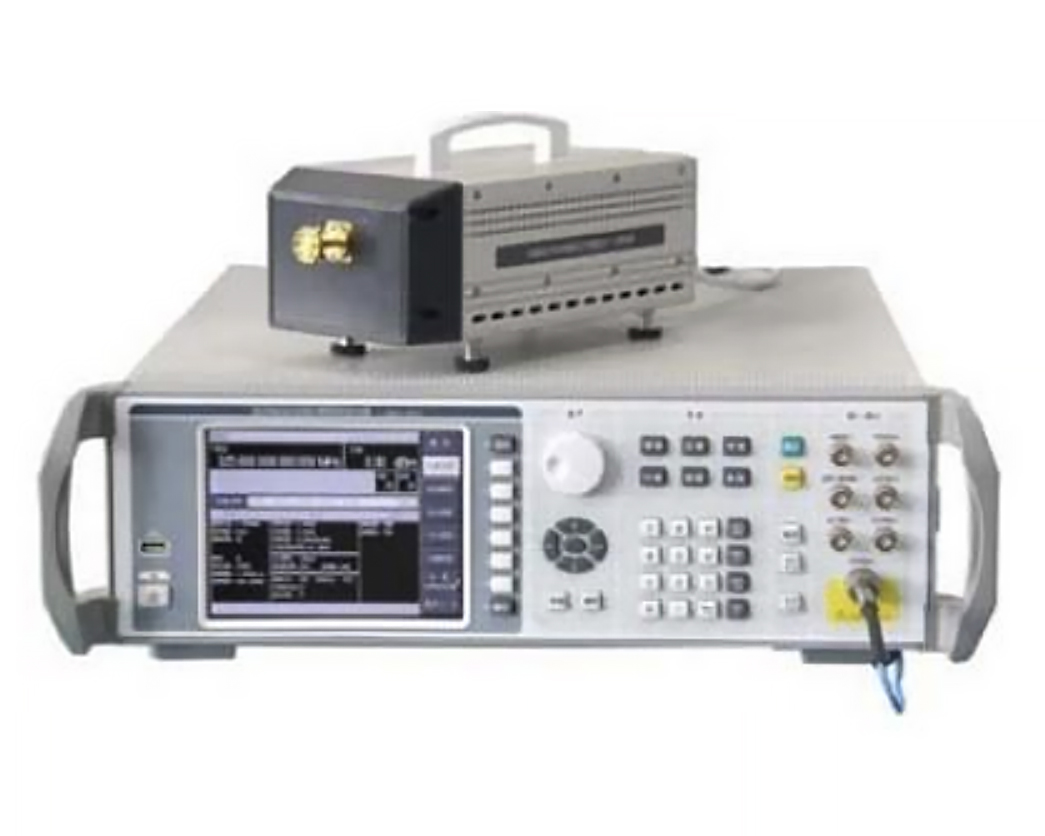

Модули расширения частотного диапазона генераторов сигнала серии SAV82406 являются новым поколением расширителей миллиметрового диапазона. Соединение SAV82406 с генератором сигналов через ВЧ-кабель позволяет с легкостью составить систему генерации сигнала в миллиметровом диапазоне. Значения частоты и мощности выходного сигнала определяется соответствующими параметрами сигнала задающего генератора. Модули поставляются с адаптером питания постоянного тока.
Основные особенности
- Диапазон частот: 50 ГГц - ~500 ГГц
- Частота входного сигнала: < 20 ГГц
- Источник питания: 15 В адаптер постоянного тока
- Компактные, легкие, с низкой потребляемой мощностью и стандартным интерфейсом
- Встроенный микроволновый усилитель позволяет работать с маломощными сигналами
Характеристики
| Модель | S82406 | S82401N | S82406A | S82401QA | S82406B | S82406C | S82401SA | S82406D | S82406E |
| Диапазон выходных частот (ГГц) | от 50 до 75 | от 60 до 90 | от 75 до 110 | от 90 до 140 | от 110 до 170 | от 170 до 220 | от 170 до 260 | от 220 до 325 | от 325 до 500 |
| Выходная мощность(дБм) | ≥+13 | ≥+11 | ≥+10 | ≥+5 | ≥+2 | ≥-2 | ≥-6 | ≥-8 | ≥-18 |
| 16 (тип.) | 13 (тип.) | 15 (тип.) | 10 (тип.) | 10 (тип.) | 2 (тип.) | 0 (тип.) | -3 (тип.) | -10 (тип.) | |
| Коэффициент умножения | 4 | 6 | 6 | 6 | 12 | 12 | 12 | 18 | 36 |
| Опция амплитудной стабилизации | Y | Y | Y | Y | Y | N | N | N | N |
| Диапазон входных частот (ГГц) | 12,5 - 18,75 | 10,0 - 15,0 | 12,50 - 18,33 | 15,0 - 23,3 | 9,17 - 14,17 | 14,17 - 18,33 | 14,17 - 21,67 | 12,2 - 18,06 | 9,02 - 13,89 |
| Размер (мм) (Ш × В × Г) | 120×85×240 (без выступов) | ||||||||
| Тип питания | Адаптер 15 В-16 В | ||||||||
| Потребляемая мощность | 20 Вт | ||||||||
| Bходной ВЧ разъем | 3.5mm (f) | ||||||||
| Выходной разъем | WR15 | WR12 | WR10 | WR8.0 | WR6.5 | WR5.1 | WR4.3 | WR3.4 | WR2.2 |
Описание
| Опции | Описание |
| S82406-001 | Опция амплитудной стабилизации, диапазон перестраиваемой выходной мощности: 0 дБм – 10 дБм, 50 – 75 ГГц |
| S82406A-001 | Опция амплитудной стабилизации, диапазон перестраиваемой выходной мощности: 0 дБм - 10 дБм, 75 - 110 ГГц |
| S82401N-001 | Опция амплитудной стабилизации, диапазон перестраиваемой выходной мощности: 0 дБм - 9 дБм, 60 ГГц - 90 ГГц |
| S82401QA-001 | Опция амплитудной стабилизации, диапазон перестраиваемой выходной мощности: от-5 дБм до +5 дБм, 90 ГГц - 140 ГГц |
| S82406B-001 | Опция амплитудной стабилизации, диапазон перестраиваемой выходной мощности: от-5 дБм до +5 дБм, 110 ГГц - 170 ГГц |
Модели
| Модели | Описание |
| S82406 | Модуль расширения частотного диапазона от 50 до 75 ГГц |
| S82401N | Модуль расширения частотного диапазона от 60 до 90 ГГц |
| S82406A | Модуль расширения частотного диапазона от 75 до 110 ГГц |
| S82401QA | Модуль расширения частотного диапазона от 90 до 140 ГГц |
| S82406B | Модуль расширения частотного диапазона от 110 до 170 ГГц |
| S82406C | Модуль расширения частотного диапазона от 170 до 220 ГГц |
| S82401SA | Модуль расширения частотного диапазона от 170 до 260 ГГц |
| S82406D | Модуль расширения частотного диапазона от 220 до 325 ГГц |
| S82406E | Модуль расширения частотного диапазона от 325 до 500 ГГц |
