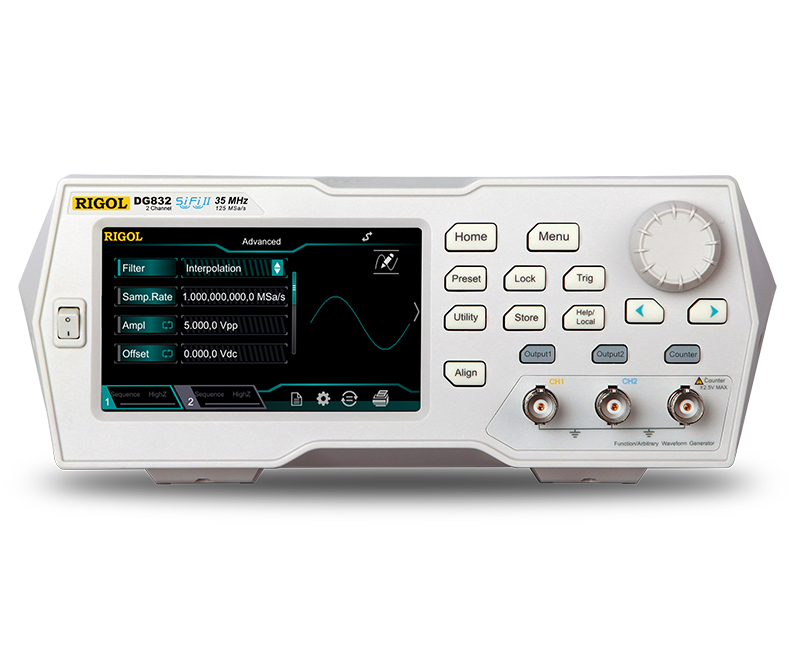

Генератор стандартных функций и сигналов произвольной формы Rigol серии DG800 с максимальной частотой 35 МГц
Подробнее
Описание

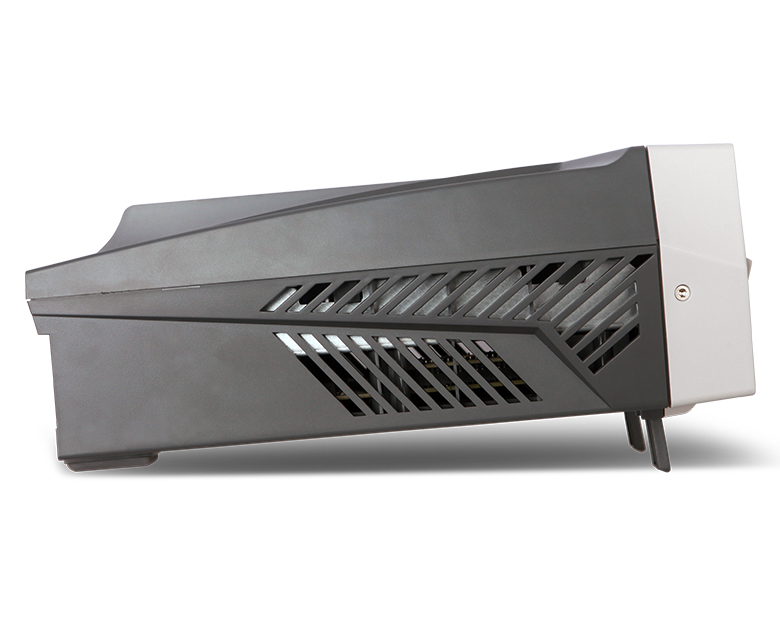

DG800 меняет представление о генераторе сигналов начального уровня, предлагая расширенные возможности, такие как 16-битное высокое разрешение, интуитивно понятное управление с помощью сенсорного экрана и тихий безвентиляторный дизайн, в самую доступную линейку генераторов. Добавьте к этому технологию двухточечной выборки SiFi II и стандартную память сигналов произвольной формы на 2 Мп, и серия DG800 станет мощным недорогим генератором для студентов и инженеров.
- Уникальная технология SiFi II (Signal Fidelity II): генерация сигналов произвольной формы точка за точкой; восстановить сигнал без искажений; частота дискретизации точная и регулируемая; джиттер всех форм выходного сигнала (включая синусоидальный, импульсный и т. д.) от 200 пс
- Глубина памяти 2 Мб (стандарт); Глубина памяти 8 Мб (опционально) на канал для сигналов произвольной формы
- Дополнительный двухканальный с той же производительностью, эквивалентной двум независимым источникам сигнала
- Стабильность на высоких частотах: ±1 ppm; низкий фазовый шум: -105 дБн/Гц
- Встроенный генератор высших гармоник (максимум гармоники 8-го порядка)
- Встроенный полнофункциональный частотомер со скоростью 7 разрядов/с и полосой пропускания 240 МГц.
- До 160 встроенных сигналов произвольной формы, охватывающих распространенные сигналы в инженерных приложениях, медицинской электронике, автомобильной электронике, математической обработке и других различных областях.
- Частота дискретизации до 125 Мвыб/с, разрешение по вертикали 16 бит
- Доступна функция редактирования последовательности сигналов произвольной формы; сигналы произвольной формы также могут быть сгенерированы с помощью программного обеспечения для ПК.
- Различные аналоговые и цифровые функции модуляции: AM, FM, PM, ASK, FSK, PSK и PWM. Стандартная функция комбинирования сигналов, позволяющая выводить заданные сигналы в сочетании с основными сигналами.
- Стандартная функция отслеживания каналов, при включении которой все параметры обоих каналов обновляются на основе пользовательских настроек.

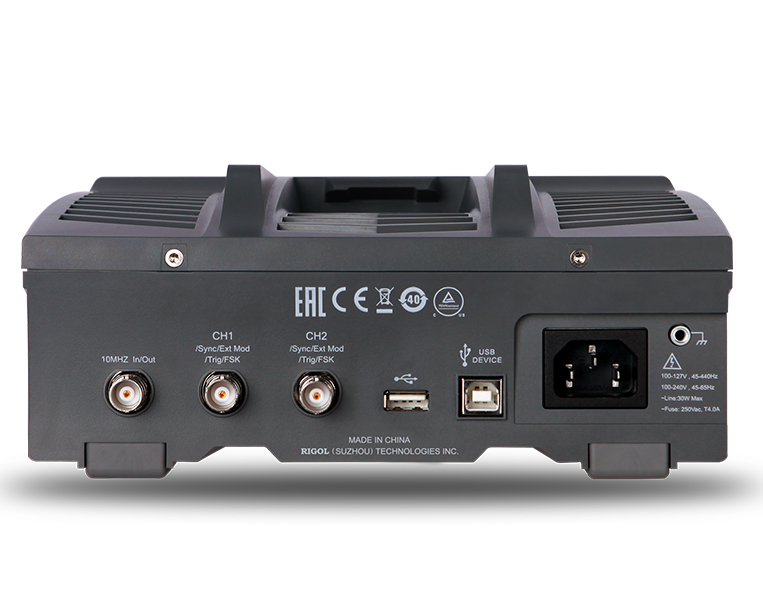

- Интерфейс USB Host&Device (стандартно); Поддерживается функция USB-GPIB
- 4,3-дюймовый цветной сенсорный TFT-экран
- Поддерживаются RS232, PRBS и двухтональные выходы
Характеристики
| Model | Output Frequency- SINE | Output Frequency- Square | Arbitrary Waveform Length | Sample Rate | Channels |
|---|---|---|---|---|---|
| DG811 | 10 MHz | 5 MHz | 2 Mpts (8 Mpts optional) | 125 MSa/s | 1 channels |
| DG812 | 10 MHz | 5 MHz | 2 Mpts (8 Mpts optional) | 125 MSa/s | 2 channels |
| DG821 | 25 MHz | 10 MHz | 2 Mpts (8 Mpts optional) | 125 MSa/s | 1 channels |
| DG822 | 25 MHz | 10 MHz | 2 Mpts (8 Mpts optional) | 125 MSa/s | 2 channels |
| DG831 | 35 MHz | 10 MHz | 2 Mpts (8 Mpts optional) | 125 MSa/s | 1 channels |
| DG832 | 35 MHz | 10 MHz | 2 Mpts (8 Mpts optional) | 125 MSa/s | 2 channels |
Описание
Модели
| Модели | Описание |
| DG811 | Генератор стандартных функций и сигналов произвольной формы, макс. выходная частота 10 МГц, 1 канал |
| DG812 | Генератор стандартных функций и сигналов произвольной формы, макс. выходная частота 10 МГц, 2 канал |
| DG821 | Генератор стандартных функций и сигналов произвольной формы, макс. выходная частота 25 МГц, 1 канал |
| DG822 | Генератор стандартных функций и сигналов произвольной формы, макс. выходная частота 25 МГц, 2 канал |
| DG831 | Генератор стандартных функций и сигналов произвольной формы, макс. выходная частота 35 МГц, 1 канал |
| DG832 | Генератор стандартных функций и сигналов произвольной формы, макс. выходная частота 35 МГц, 2 канал |
