Описание

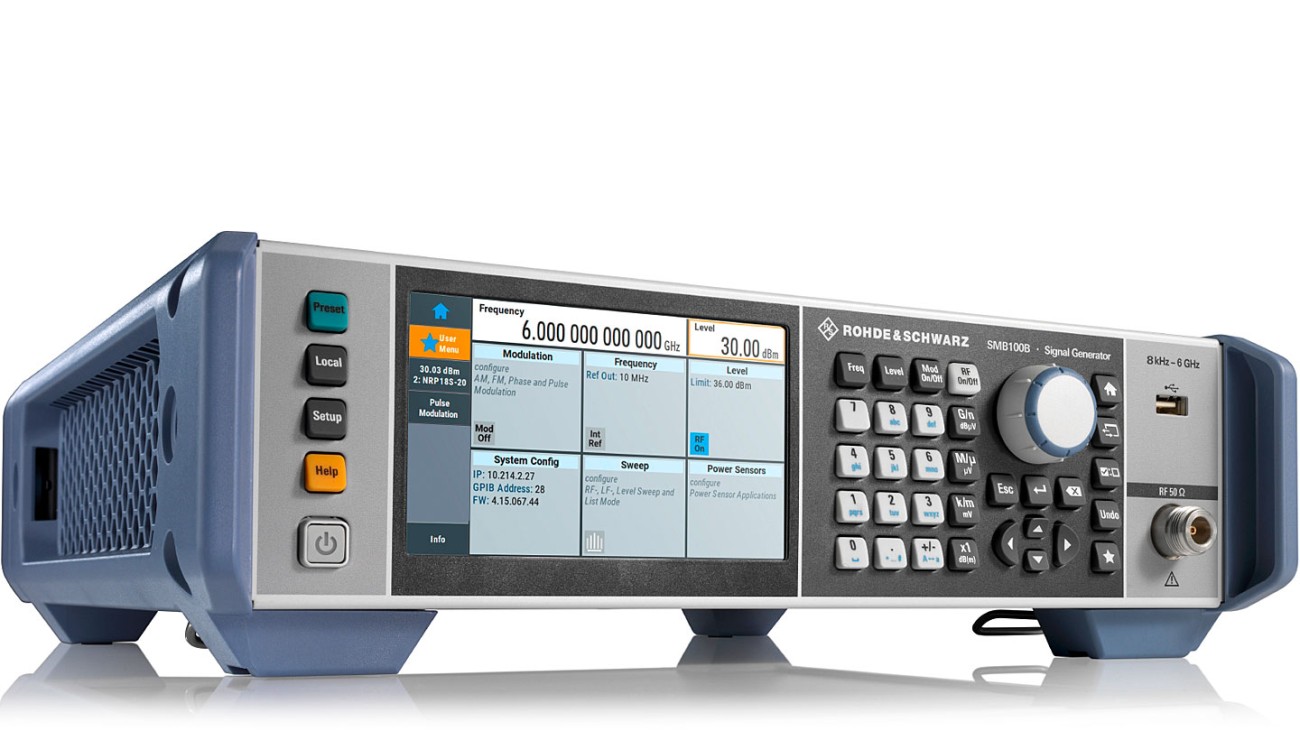

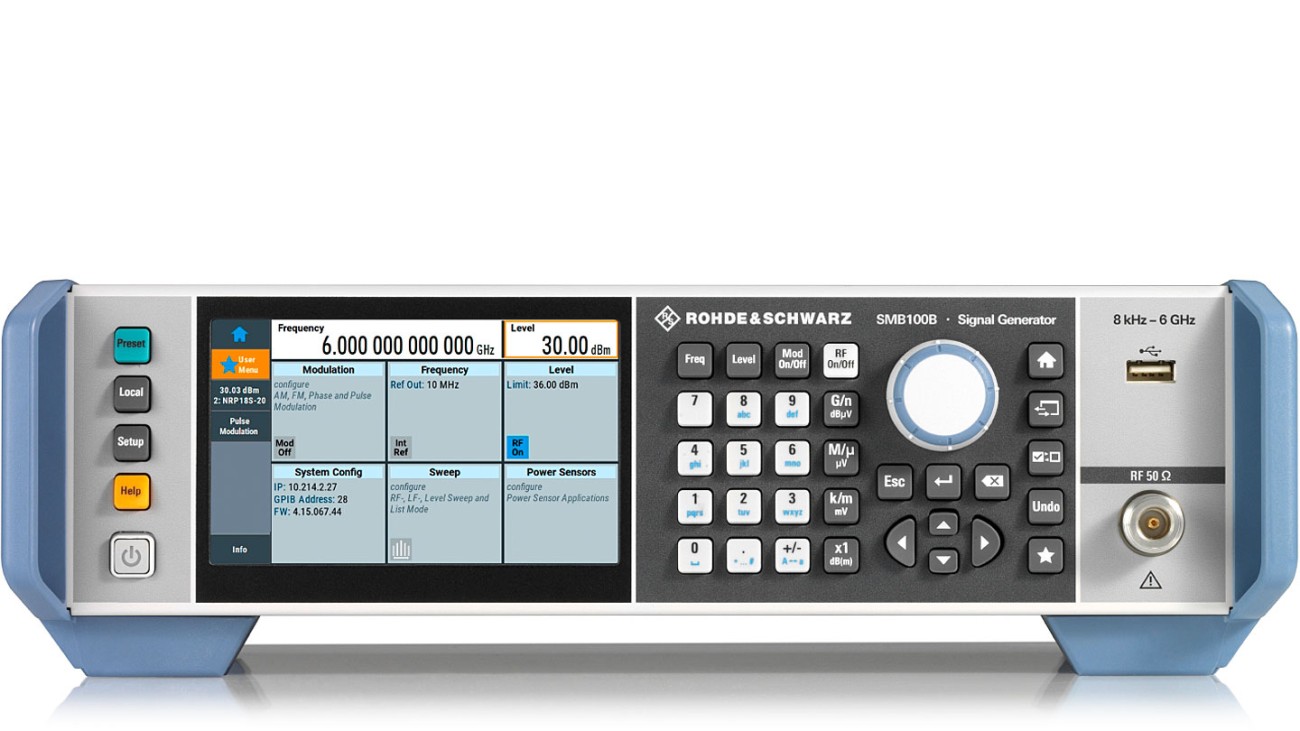

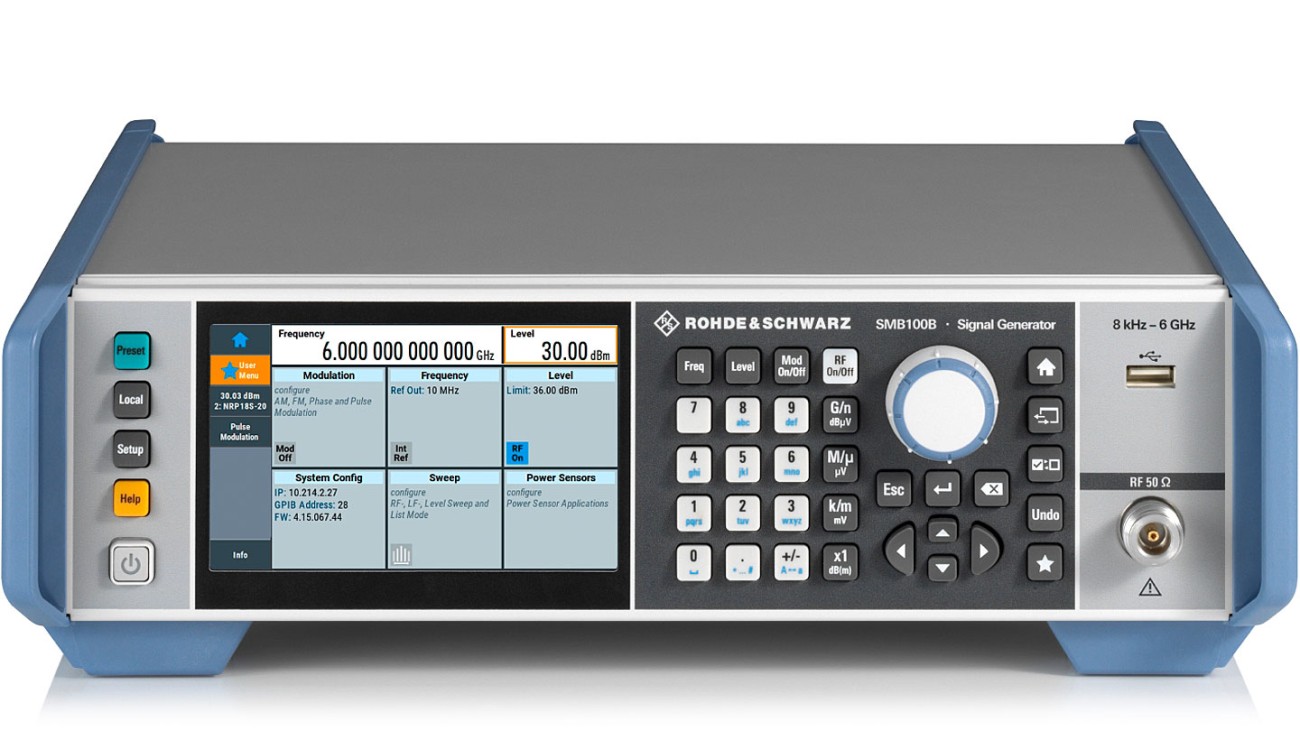

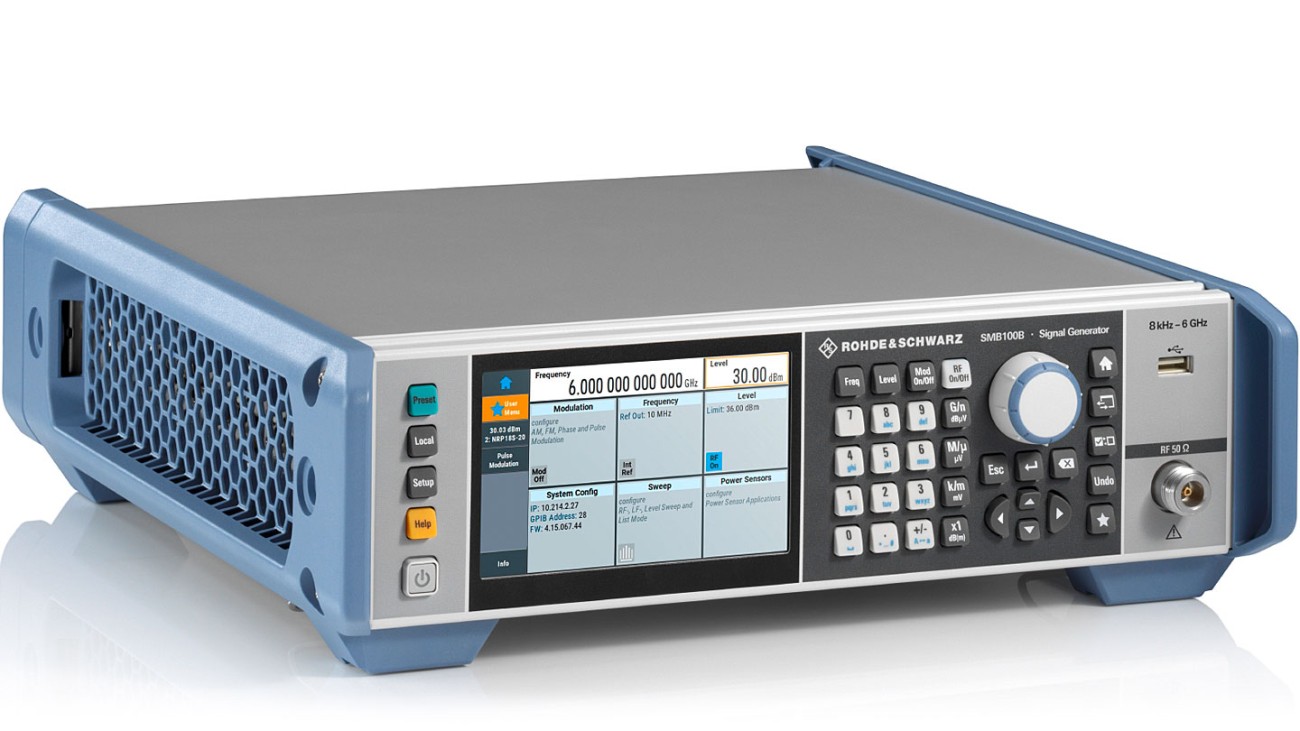

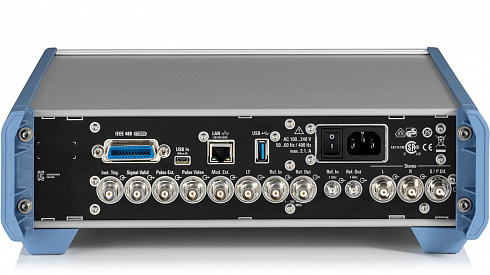

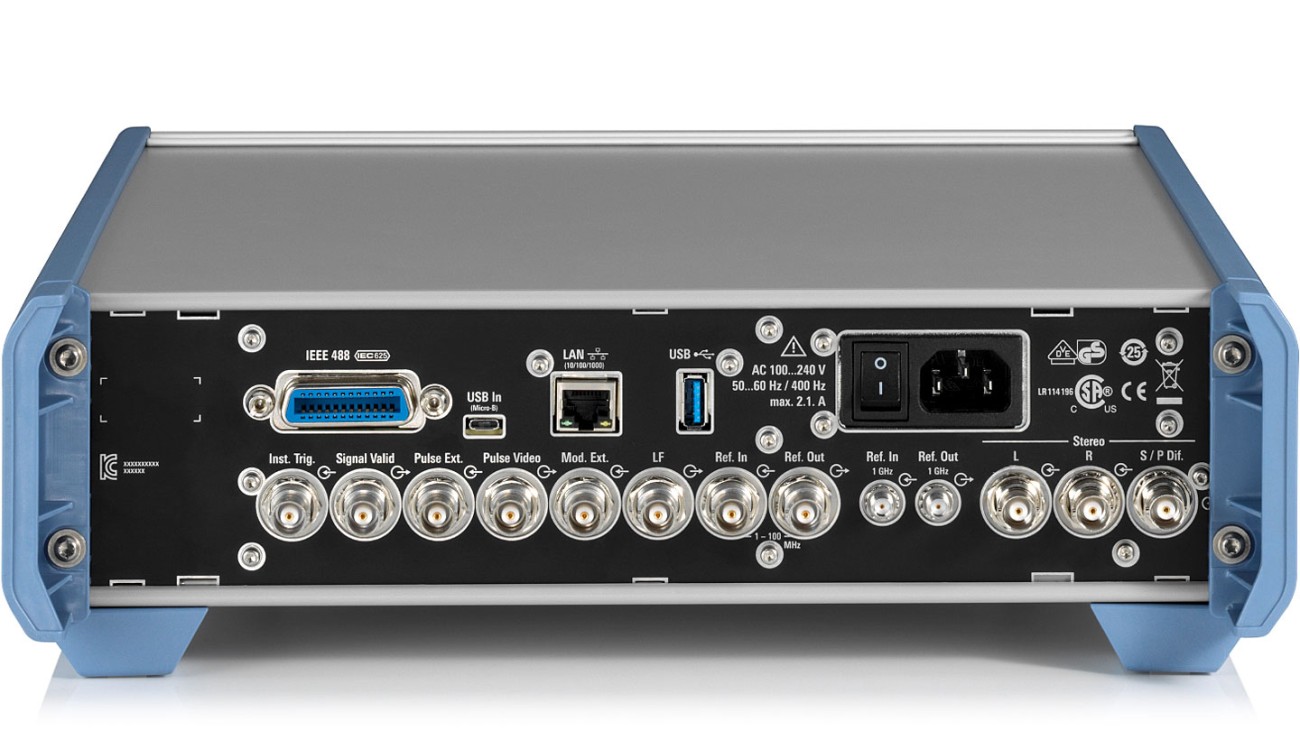

Генератор ВЧ-сигналов R&S ® SMB100B — производительность и универсальность при небольших габаритах. К впечатляющим характеристикам R&S ® SMB100B относятся выдающаяся спектральная чистота и очень высокая выходная мощность в сочетании с разнообразными функциональными возможностями и очень простым управлением. Генератор поддерживает диапазон частот от 8 кГц до 1 ГГц, 3 ГГц или 6 ГГц.
Ключевые факты:
- Диапазон частот: от 8 кГц до 1, 3 или 6 ГГц
- Сверхнизкий однополосный фазовый шум: < –134 дБн (изм.) при 1 ГГц и отстройке 20 кГц
- Очень низкий широкополосный шум < –153 дБн (тип.) при 15 МГц < f ≤ 6 ГГц и отстройке 30 МГц
- Сверхвысокая выходная мощность на уровне 34 дБмВт при 1 ГГц
- Компактная конструкция высотой 2 HU и шириной ¾ 19"
Характеристики
Specifications in brief | ||
Frequency range | R&S®SMBB-B101 | 8 kHz to 1 GHz |
R&S®SMBB-B103 | 8 kHz to 3 GHz | |
R&S®SMBB-B106 | 8 kHz to 6 GHz | |
Level | ||
Maximum specified output power (PEP) | R&S®SMBB-B101/-B103/-B106 | |
standard | ||
200 kHz < f ≤ 1 MHz | –110 dBm to +13 dBm | |
1 MHz < f ≤ 10 MHz | –110 dBm to +18 dBm | |
10 MHz < f ≤ 6 GHz | –127 dBm to +18 dBm | |
with R&S®SMBB-K31 option | ||
200 kHz < f ≤ 1 MHz | –110 dBm to +13 dBm | |
1 MHz < f ≤ 10 MHz | –110 dBm to +21 dBm | |
10 MHz < f ≤ 4 GHz | –127 dBm to +21 dBm | |
4 GHz < f ≤ 6 GHz | –127 dBm to +20 dBm | |
with R&S®SMBB-B32 and R&S®SMBB-K31 options | ||
200 kHz < f ≤ 10 MHz | –110 dBm to +21 dBm | |
10 MHz < f ≤ 6 GHz | –127 dBm to +26 dBm | |
Spectral purity | ||
SSB phase noise | f = 1 GHz, 20 kHz offset, 1 Hz measurement bandwidth | < –126 dBc, –132 dBc (typ.) |
Harmonics | 1 MHz < f ≤ 6 GHz; level ≤ 13 dBm | < –30 dBc |
Nonharmonics | CW, level > +10 dBm; offset > 10 kHz from carrier | |
f ≤ 750 MHz | < –80 dBc | |
750 MHz < f ≤ 1500 MHz | < –76 dBc | |
1500 MHz < f ≤ 3 GHz | < –70 dBc | |
3 GHz < f ≤ 6 GHz | < –64 dBc | |
Modulation | with R&S®SMBB-K720 option | AM, FM, φM |
with R&S®SMBB-K22 option | pulse modulation | |
rise/fall time | 10 % to 90 % of RF amplitude, f > 80 MHz | |
transition type: fast | < 15 ns, 5 ns (meas.) | |
on/off ratio | > 80 dB | |
minimum pulse width | 50 %/50 % of RF amplitude, | |
transition type: fast | < 20 ns | |
Compatible command sets | command sets can be used to emulate another instrument; a subset of common commands is supported | Aeroflex (IFR/Marconi), Agilent/Keysight Tech- nologies, Hewlett Packard, Anritsu, Panasonic, Racal Dana (more details in the data sheet) |
Документы
Описание
Опции | Описание |
R&S®SMBB-B1 | OCXO reference oscillator 7 |
R&S®SMBB-B1 H | OCXO reference oscillator, high performance 8 |
R&S®SMBB-B3 | 100 MHz, 1 GHz ultra low noise reference input and output |
R&S®SMBB-K704 | Flexible reference input from 1 MHz to 100 MHz |
R&S®SMBB-K31 | High output power 1/3/6 GHz |
R&S®SMBB-B32 | Ultra high output power 1/3/6 GHz 9 |
R&S®SMBB-K22 | High performance pulse modulator |
R&S®SMBB-K23 | Pulse generator |
R&S®SMBB-K24 | Multifunction generator |
R&S®SMBB-K27 | Pulse train 10 |
R&S®SMBB-K720 | AM / FM /φM |
R&S®SMBB-B5 | Stereo/RDS coder 11 |
R&S®SMBB-B86 | Remote control interface (GPIB and USB) |
R&S®ZZA-KNA23 | 19'' rack adapter |
R&S®NRP18S-20 | Power sensor, 10 MHz to 18 GHz, for levels up to 15W |
R&S®NRP-ZKU | USB interface cable for R&S®NRPS18-20 |
R&S®TS-USB1 | USB serial adapter for RS-232 remote control |
R&S®DCV-2 | Documentation of calibration values |
R&S®ACASMB100B | R&S®SMB100B accredited calibration |
Модели
Модели | Описание |
R&S®SMBB-B101 | 8 kHz to 1 GHz |
R&S®SMBB-B103 | 8 kHz to 3 GHz |
R&S®SMBB-B106 | 8 kHz to 6 GHz |
