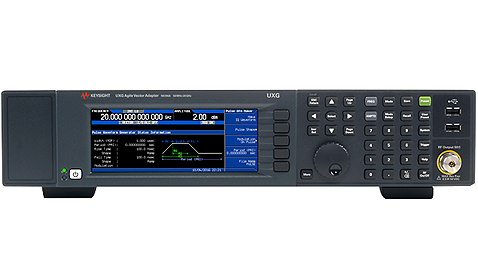

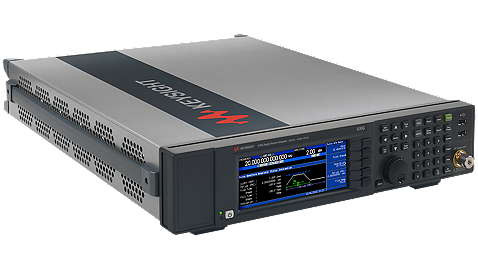

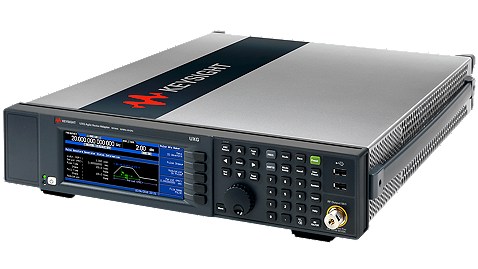

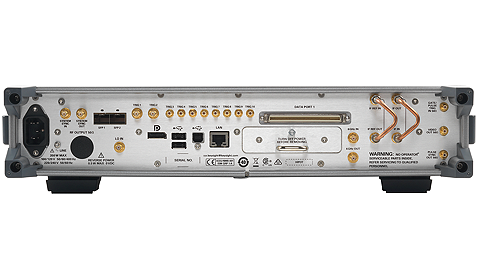

Генератор сигналов с быстрой перестройкой частоты UXG серии X Keysight N5191A , модифицированная версия
Подробнее
Описание
В связи с высоким уровнем характеристик генераторов сигналов N5193A серии UXG для их экспорта требуется лицензия правительства США. Модифицированная версия генераторов с быстрой перестройкой частоты N5191A серии UXG также обладает достаточно высокими характеристиками и не требует наличия экспортной лицензии. В перечень значимых различий входят такие показатели, как скорость коммутации, минимальная длительность импульса и полоса ЛЧМ-сигнала.
Генератор сигналов с быстрой перестройкой серии UXG позволяет создавать реалистичные модели сигнально-помеховой обстановки с множеством источников электромагнитных излучений (ЭМИ) для испытаний систем РЭБ. Серийно выпускаемый генератор UXG может использоваться в качестве функционального элемента измерительных систем для формирования высококачественных сигналов гетеродина или моделирования сигнально-помеховой обстановки.
- Использование в генераторах серии UXG метода прямого цифрового синтеза (DDS) позволяет перестраивать частоту, амплитуду и фазу формируемых сигналов в течение всего 180 нс и обеспечивать высокую стабильность фазы
- Поддержка дескрипторов (кодов описания) импульсов обеспечивает минимальное время настройки и создания длинных последовательностей импульсов с независимым управлением характеристиками импульсов
- Формирование импульсов с отношением максимального уровня к минимальному 90 дБ, а также импульсных сигналов с линейной частотной модуляцией, ширина полосы которой изменяется в диапазоне от 10 до 25 % от частоты несущей
Характеристики
| Характеристика | Значение |
| Опции расширения диапазона частот | 20, 40 GHz |
| Уровень производительности | ◆◆◆◆◇◇ |
| Выходная мощность на частоте 1 ГГц | -130 дБм до +10 дБм |
| Фазовый шум на частоте 1 ГГц с отстройкой 20 кГц | -135 дБн/Гц |
| Переключение частоты | ≤ 100 мкс |
| Уровень гармоник на частоте 1 ГГц | < -50 дБн |
| Полоса IQ модуляции, внутренняя/внешняя | - |
| Негармонические составляющие на частоте 1 ГГц | ≤ -70 дБн |
| Режим свипирования |
|
| Режим генератора модулирующих сигналов | - |
| Программное обеспечение: задачи общего назначения |
|
| ПО: сотовая/беспроводная связь | - |
| Программное обеспечение: аудио и видео вещание | - |
| ПО:обнаружение/позиционирование/слежение/навигация | Multi-Emitter Scenario Generation |
| Объем памяти для воспроизведения сигналов | - |
| Частотная модуляция: макс.девиация (несущая 1 ГГц) | 50 МГц |
| Частот. модуляция: полоса частот (девиация 100кГц) | от 0 до 10 МГц |
| Фазовая модуляция: макс. девиация (норм. полоса) | - |
| Фазовая модуляция: макс. девиация (широкая полоса) | - |
| Амплитудная модуляция: максимальная глубина | 80% |
| Амплитудная модуляция: полоса частот | от 0 до 10 мГц |
| Наличие измерительных приложений | Да |
Документы
Описание
| Опции | Описание |
| N5191A-1EM | Move All Connectors to Rear Panel |
| N5191A-FR1 | 0.001 Hz Frequency Resolution |
| N5191A-UT1 | AM, FM, Phase Modulation, LF Output, and Narrowband Chirp License |
| N5191A-WC2 | Wideband Chirp |
| N5191A-PM2 | Pulse Modulation |
| N5191A-SS3 | 180 ns PDW Update Rate (Normal/List Mode) 370 ns Latency (Fast CW Mode) to 6.89GHz |
| N5191A-AT2 | Add Mechanical + Solid-State Attenuator Assembly |
| N5191A-CC1 | 100-Pin I/O Interface (for Binary Input) |
| N5191A-CC2 | 50-pin I/O Interface (for BCD Input) |
| N5191A-CC3 | 10 Gigabit Ethernet I/O Interface |
| N5191A-1A7 | Calibration + Uncertainties + Guardbanding (Not Accredited) |
| N5191A-A6J | ANSI Z540-1-1994 Calibration |
| N5191A-UK6 | Commercial Calibration Certificate with Test Data |
| N5191A-AXT | Hard transit case |
| N5191A-SSD | Additional removable solid state drive |
| 1CM104A | Rack mount flange kit 132.6mm H (3U) - two flange brackets- Palette 2015 |
| 1CN107A | Handle kit 132.6mm H (3U) - two front handles- Palette 2015 |
| 1CP108A | Rack mount flange and handle kit 132.6mm H (3U) - two brackets and front handles- Palette 2015 |
| 1CP008A | Rackmount Flange and Handle Kit 132.6mm H (3U) - Two Brackets and Front Handles |
| 34192A | 3U Dual Flange Kit |
| 1CN007A | Handle Kit 132.6mm H (3U) - Two Front Handles |
| 1CC132A | BCD cable, 1.5m length |
| 1CC133A | 10 Gigabit fiber optic cable, 2m length, and two SFP+ transceivers |
| 1CC131A | LVDS cable, 1.5m length |
| 1CC150A | UXG SSD drive tray assembly with 512 GByte SSD |
| 1CC145A | UXG SSD empty drive tray assembly, no SSD included |
| R-51B-001-3C | Extended Warranty - Return to Keysight - 3 years |
| R-51B-001-5C | Extended Warranty - Return to Keysight - 5 years |
| R-50C-011-3 | Calibration Plan - Return to Keysight - 3 years |
| R-50C-011-5 | Calibration Plan - Return to Keysight - 5 years |
| R-50C-066-3 | Poverka Service - 3 Years (for use in Russia only) |
| R-50C-066-5 | Poverka Service - 5 Years (for use in Russia only) |
| N5191AU | Upgrades for UXG Agile Signal Generator - N5191A |
| N5191AU-FR1 | 0.001 Hz frequency resolution |
| N5191AU-UT1 | AM, FM, phase modulation, LF output, and narrowband chirp license |
| N5191AU-WC2 | Wideband chirp |
| N5191AU-PM2 | Pulse modulation |
| N5191AU-SS3 | 180ns PDW update rate (normal/list mode) 370ns latency (fast CW mode) to 6.89GHz |
| N5191AU-AT2 | Add mechanical + solid state attenuator assembly |
| N5191AU-CC1 | 100-pin I/O interface (for binary input) |
| N5191AU-CC2 | 50-pin I/O interface (for BCD input) |
| N5191AU-CC3 | 10 Gigabit Ethernet I/O interface |
| N5191AU-SSD | Additional removable solid state drive |
Модели
| Описание | Цена |
| N5191A-52E | Frequency Range, 10 MHz to 20 GHz |
| N5191A-54E | Frequency Range, 10 MHz to 40 GHz |
