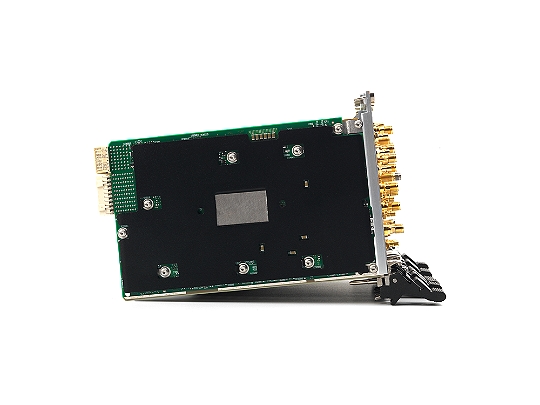

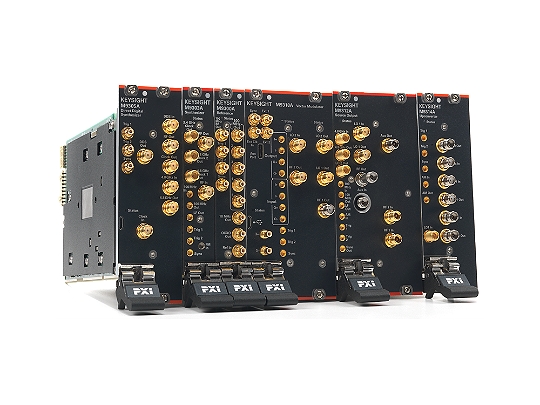

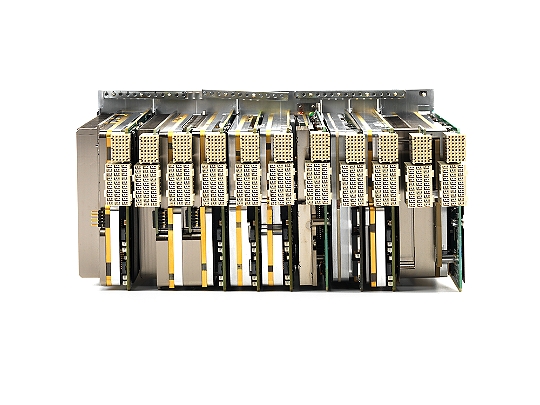

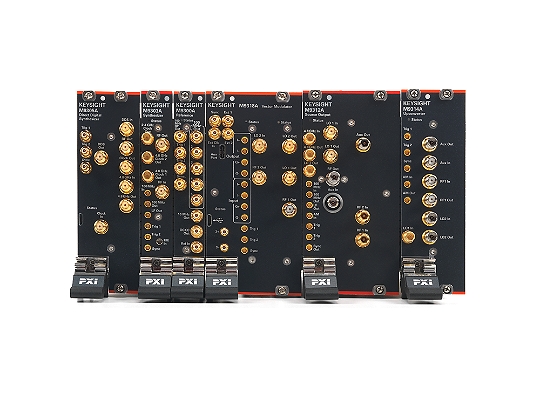

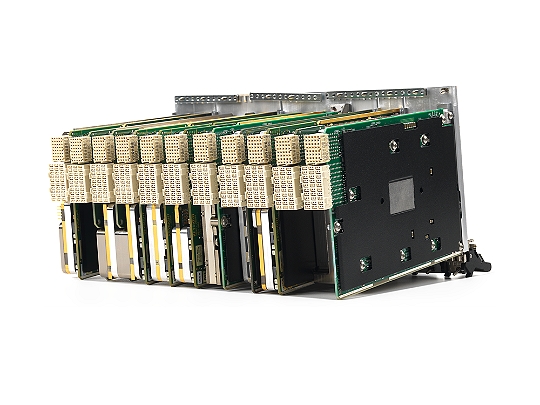

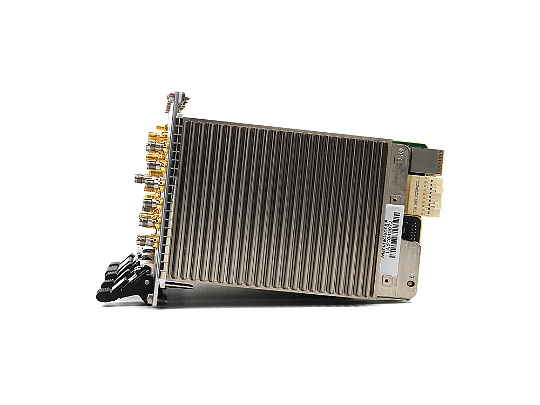

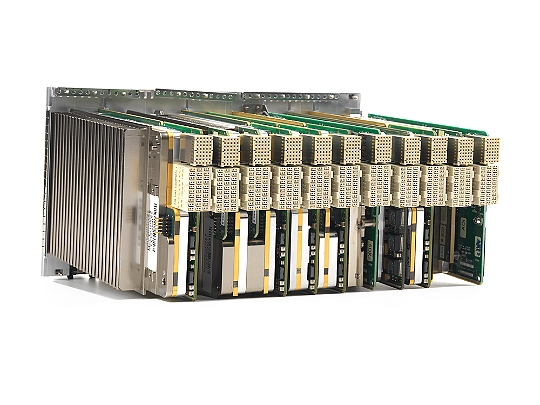

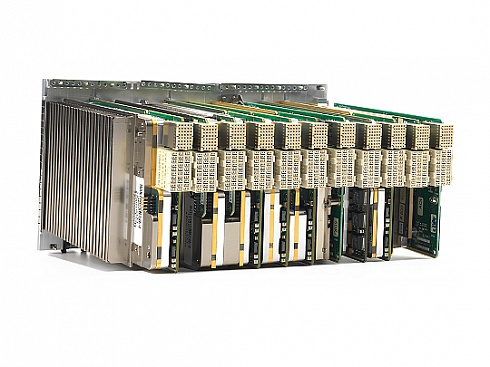

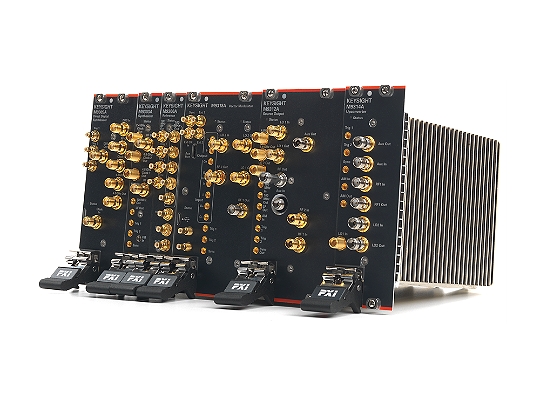

Микроволновый генератор сигналов в формате PXIe Keysight M9383A с диапазоном частот от 1 МГц до 44 ГГц
Подробнее
Описание
Генератор M9383A, предназначенный для создания сигналов форматов pre-5G, обеспечивает амплитуду вектора ошибки в пределах 1 % при диапазоне частот до 28 ГГц и полосе модуляции 800 МГц. Данный генератор, предлагаемый в нескольких конфигурациях, подходит для решения широкого спектра задач начиная с этапа разработки и до производственных испытаний СВЧ- устройств. Генератор M9383A оптимален для решения широкого спектра задач и предусматривает возможность модернизации таких характеристик, как частотный диапазон и полоса модуляции IQ-сигналов, а также может быть оптимизирован для работы в условиях крупносерийного производства.
Основные характеристики:
- Полоса модуляции встроенного генератора от 40 МГц до 1 ГГц
- Частотный диапазон от 1 МГц до 44 ГГц
- Амплитуда вектора ошибки 1 % для сигналов pre-5G на частоте 28 ГГц, при полосе модуляции 800 МГц
Характеристики
| Характеристика | Значение |
| Частота | 1 MHz до 44 GHz |
| Опции расширения диапазона частот | 14, 20, 31.8, 44 GHz |
| Уровень производительности | ◆◆◆◆◆◇ |
| Выходная мощность на частоте 1 ГГц | -90 до +19 dBm |
| Уровень гармоник на частоте 1 ГГц | -30 dBc to -48 dBc |
| Полоса IQ модуляции, внутренняя/внешняя | 1 GHz до 2 GHz |
| Негармонические составляющие на частоте 1 ГГц | -55 dBc |
| Режим свипирования | Step |
| Режим генератора модулирующих сигналов | Waveform Playback |
| Программное обеспечение: задачи общего назначения | AM, FM, PM |
| Analog I/Q Input | |
| I/Q Waveform | |
| MATLAB | |
| Multitone | |
| Noise (AWGN) | |
| PSK | |
| Pulse | |
| QAM | |
| SystemVue | |
| PA pre-distortion | |
| ПО: сотовая/беспроводная связь | cdma2000®/1xEV-DO |
| GSM/EDGE/Evo | |
| LTE/ LTE-Advanced FDD and TDD | |
| W-CDMA/HSPA+ | |
| WLAN 802.11a/b/g/j/p/n/ac/ah/ax | |
| Custom 5G | |
| Pre-5G | |
| 5G NR | |
| Software-Audio/Video Broadcasting | - |
| Software-Detection/Positioning/Tracking/Navigation | - |
| Объем памяти для воспроизведения сигналов | 1024 MSa |
| Частотная модуляция: макс.девиация (несущая 1 ГГц) | 2.5 MHz |
| Частот. модуляция: полоса частот (девиация 100кГц) | DC to 10 MHz |
| Фазовая модуляция: макс. девиация (норм. полоса) | 0.25 rad до 12 rad |
| Амплитудная модуляция: максимальная глубина | 99% |
| Амплитудная модуляция: полоса частот | 0 to 70 kHz |
| Наличие измерительных приложений | Да |
| Фазовый шум на частоте 1 ГГц с отстройкой 10 кГц | -112 dBc/Hz |
| Модульные | Да |
| Векторные | Да |
Документы
Описание
| Опции | Описание |
| M9383A-000 | PXIe Frequency Reference Not Required |
| M9383A-300 | PXIe Frequency Reference: 10 MHz and 100 MHz |
| M9383A-ST2 | Synthesizer VCO, Basic Performance |
| M9383A-ST4 | Synthesizer VCO + DDS, Enhanced Performance |
| M9383A-B04 | RF Modulation Bandwidth, 40 MHz for Frequency Option F14 and F20 |
| M9383A-B16 | RF Modulation Bandwidth, 160 MHz for Frequency Option F14 and F20 |
| M9383A-A01 | No Vector Modulation and Memory Capability |
| M9383A-B05 | RF Modulation Bandwidth, 40 MHz for Frequency Option F32 and F44 |
| M9383A-B17 | RF Modulation bandwidth, 160 MHz for Frequency Option F32 and F44 |
| M9383A-C05 | RF Modulation Bandwidth, 500 MHz for Frequency Option F14 and F20 |
| M9383A-C06 | RF Modulation Bandwidth, 500 MHz for Frequency Option F32 and F44 |
| M9383A-C10 | RF Modulation Bandwidth, 1 GHz for Frequency Option F14 and F20 |
| M9383A-C11 | RF Modulation Bandwidth, 1 GHz for Frequency Option F32 and F44 |
| M9383A-M01 | I/Q Waveform Memory, 32 MSa |
| M9383A-M05 | I/Q Waveform Memory, 512 MSa |
| M9383A-M10 | I/Q Waveform Memory, 1024 MSa |
| M9383A-UNZ | Fast Switching, 250 µs |
| M9383A-UNQ | Fast Switching, Band Limited |
| M9383A-1E1 | Step Attenuator |
| M9383A-1EA | High Output Power |
| M9383A-1EH | Improved Harmonics below 2 GHz |
| M9383A-PM1 | Pulse Modulation, Modified 30 ns |
| M9383A-PM2 | Pulse Modulation, < 25 ns |
| M9383A-320 | Pulse Train Generator |
| M9383A-UNT | AM, FM and Phase Modulation |
| M9383A-016 | Wideband Differential External I/Q inputs |
| Y1212A | Набор заглушек для слотов PXI, 5 штук, на 1 слот |
| Y1213A | Комплект фальш-панелей для 5 слотов шасси в формате PXI (для обеспечения ЭМС) |
| N6171A | Программное обеспечение MATLAB |
| R-51B-001-3X | Return to Keysight Express Warranty - 3 years |
| R-51B-001-5X | Return to Keysight Express Warranty - 5 years |
| R-51B-001-3C | Warranty Assurance Plan - Return to Keysight - 3 years |
| R-51B-001-5C | Warranty Assurance Plan - Return to Keysight - 5 years |
Модели
| Модели | Описание |
| M9383A-F14 | PXIe Microwave Signal Generator, 1 МГц - 14 ГГц |
| M9383A-F20 | PXIe Microwave Signal Generator, 1 МГц - 20 ГГц |
| M9383A-F32 | PXIe Microwave Signal Generator, 1 МГц - 31.8 ГГц |
| M9383A-F44 | PXIe Microwave Signal Generator, 1 МГц - 44 ГГц |
