Описание
Векторные генераторы сигналов INWAVE обеспечивают широкий спектр возможностей по генерации сигналов высокой спектральной чистоты и широкополосных модулированных сигналов для применения в задачах разработки, производства, тестирования радиоэлектронного оборудования, телекоммуникационной сфере, научных исследованиях и других областях.
- Спектральная чистота: ультранизкий уровень фазовых шумов, гармонических и негармонических искажений
- Широкий перечень видов модуляции с цифровой полосой 560 МГц и символьной скоростью до 600 Мсимв/с
- Выходная мощность до 2 Вт
- Интерфейс 10 Гбит/с позволяет в реальном времени непрерывно загружать пользовательские данные в прибор и использовать генератор в качестве передатчика
- Опция “Доступ пользователя к программированию ПЛИС” дает возможность реализовывать алгоритмы генерации и обработки сигналов непосредственно в самом приборе
- Удобный мультитач-интерфейс с контекстными клавиатурами (до трех сенсорных дисплеев)
Характеристики
Диапазон рабочих частот | 8 кГц – 20 ГГц |
Ширина полосы модулированного сигнала (встроенный цифровой baseband-генератор, цифровой сигнал пользователя) | 560 МГц |
Ширина полосы модулированного сигнала (внешний IQвход) | 140 МГц при f < 6 ГГц 1.8 ГГц при ≥ 6 ГГц |
Уровень фазовых шумов на отстройке 10 кГц от несущей | -139 дБн/Гц (-132 дБн/Гц), несущая 1 ГГц -123 дБн/Гц (-116 дБн/Гц), несущая 10 ГГц |
Максимальная выходная мощность на частоте 1ГГц | до 2 Вт |
Шаг установки выходной мощности | 0.5 дБ |
Уровень гармонических искажений при выходной мощности -10 дБм | -53 дБн |
Уровень негармонических искажений | -80 (-75) дБн |
Встроенные виды модуляции | BPSK, QPSK, 8-PSK, QAM-16, QAM-32, QAM-64, OOK, ASK-2, ASK-4, ASK-8, FSK-2, FSK-4, MSK, GMSK, модуляция внешним аналоговым сигналом, импульсная, пачки импульсов, ППРЧ, ЛЧМ, АМ, ЧМ, ФМ, модуляция произвольным цифровым модулирующим сигналом |
Тип выходного фильтра | RC (коэф. скругления 0.1..1), RRC (коэф. скругления 0.1 .. 1),Gauss(BT= 0.1..1) |
Источник модулирующего сигнала | Встроенный генератор ПСП, последовательность, задаваемая пользователем, внешний поток данных (Ethernet) |
Интерфейс ввода данных и управления | 10 Гбит/с Ethernet (SFP+), 1 Гбит/с Ethernet (SFP)– опции |
Описание
Опции | Описание |
MWT-OCXO | Термостатированный опорный генератор (OCXO) |
MWT-RB | Рубидиевый опорный генератор |
MWT-RB-ENH | Улучшенный рубидиевый опорный генератор |
MWT-ULPN | Ультранизкий фазовый шум (-139 дБн/Гц на отстр. 10 кГц от 1 ГГц) |
MWT-PC | Встроенный ПК с сенсорным дисплеем (без данной опции управление осуществляется от внешнего ПК через Ethernet) |
MWT-SFP | Скорость интерфейса 1 Гбит/с |
MWT-SFP+ | Скорость интерфейса 10 Гбит/с |
MWT-ARB | Модуляция прозольным сигналом |
MWT-АМ | Аналоговая модуляция |
MWT-DDR | DDR-память 2 Гб для хранения пользовательских модулирующих сигналов |
MWT-UPR | Доступ пользователя к программированию ПЛИС |
MWT-HP | DDR-память объемом Выходная мощность 2 Вт (базовая 0.5 Вт) |
MWT-PLS | Импульсная модуляция |
MWT-CHIRP | Модуляция ЛЧМ |
MWT-MTONE | Мультитоновая модуляция |
MWT-FHSS | ППРЧ |
MWT-EXTIQ | Внешний I/Q вход (ширина полосы модулированного сигнала 140 МГц при f < 6ГГц, 1.8 ГГц при f ≥ 6 ГГц) |
Модели
Модели | Описание |

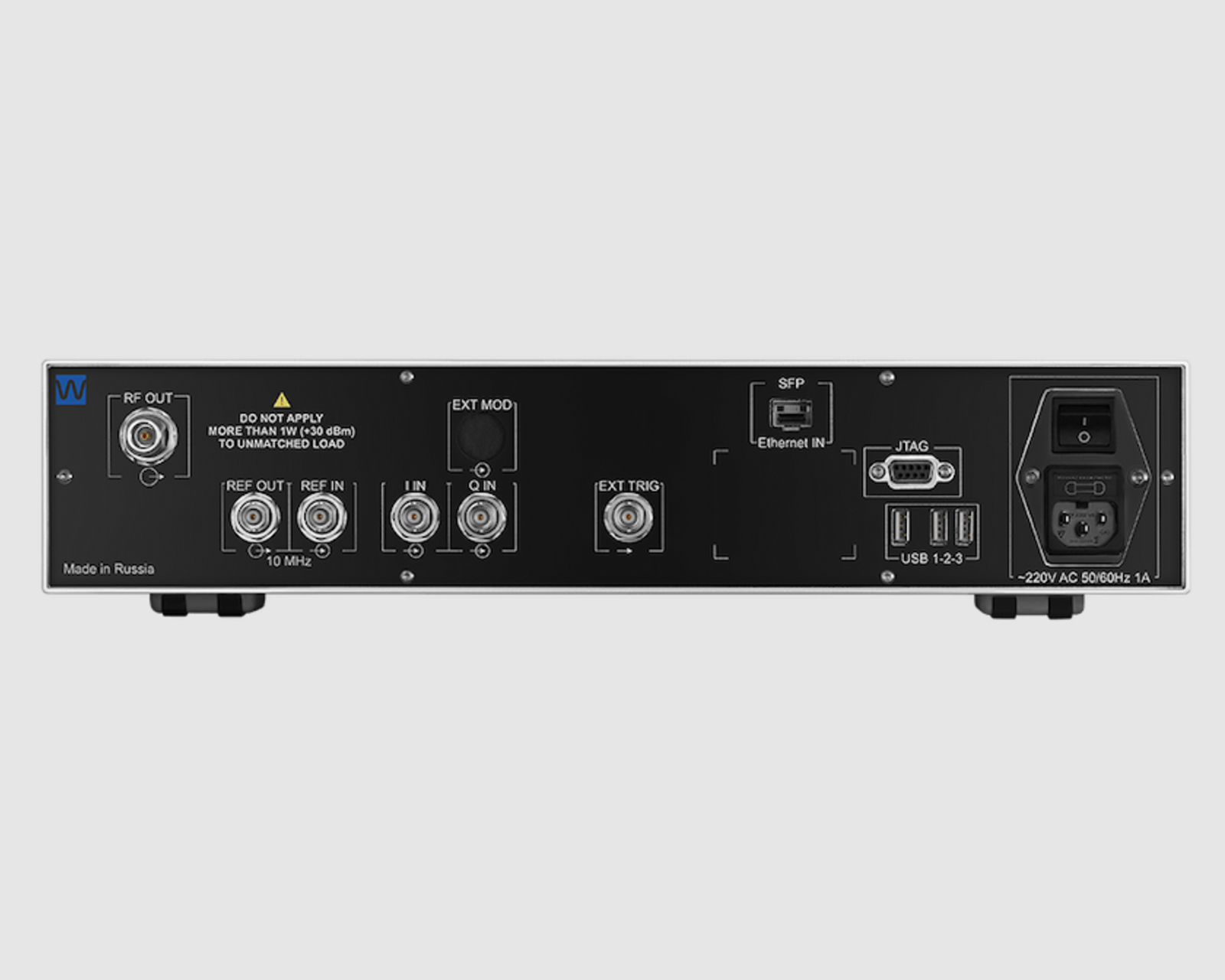

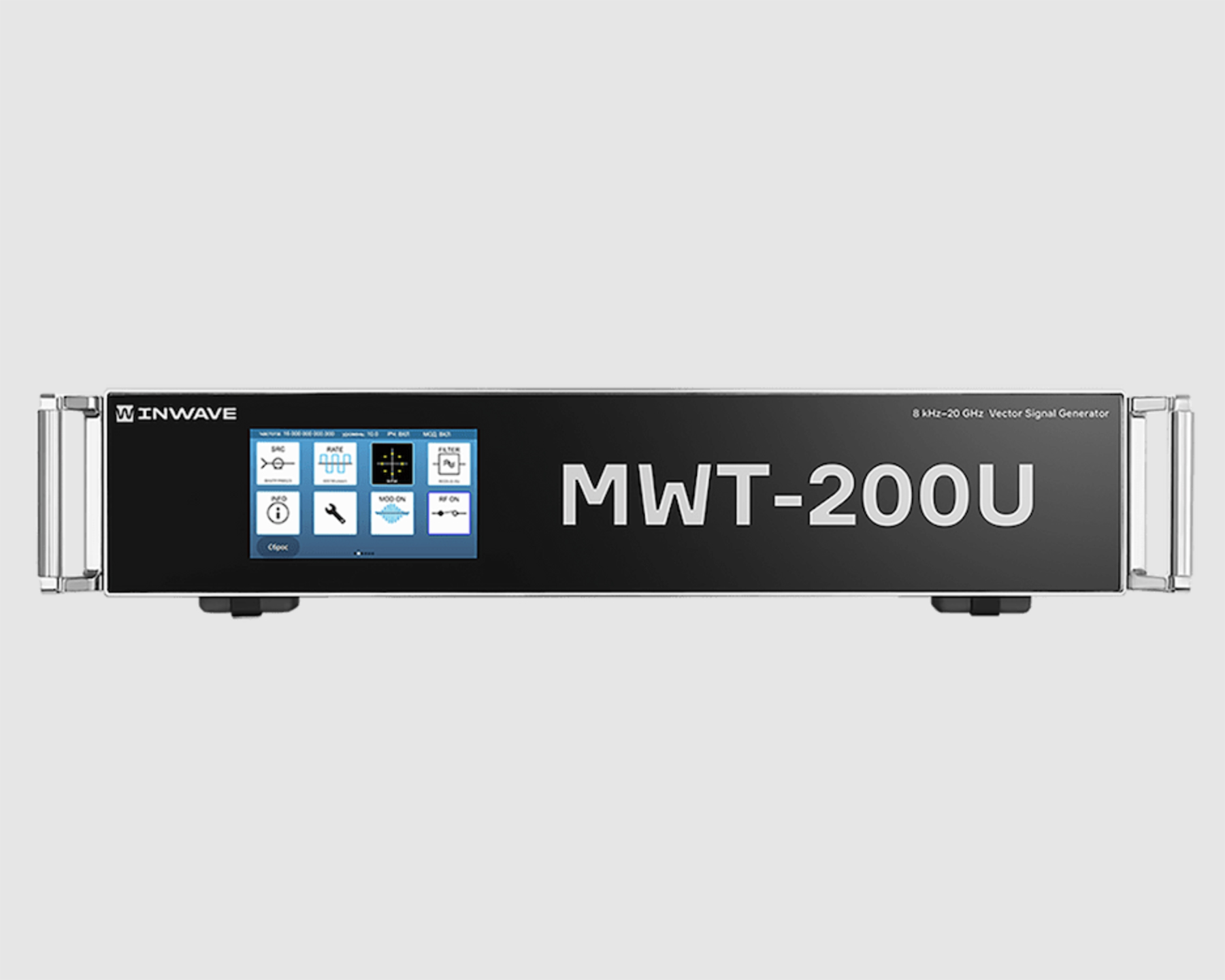

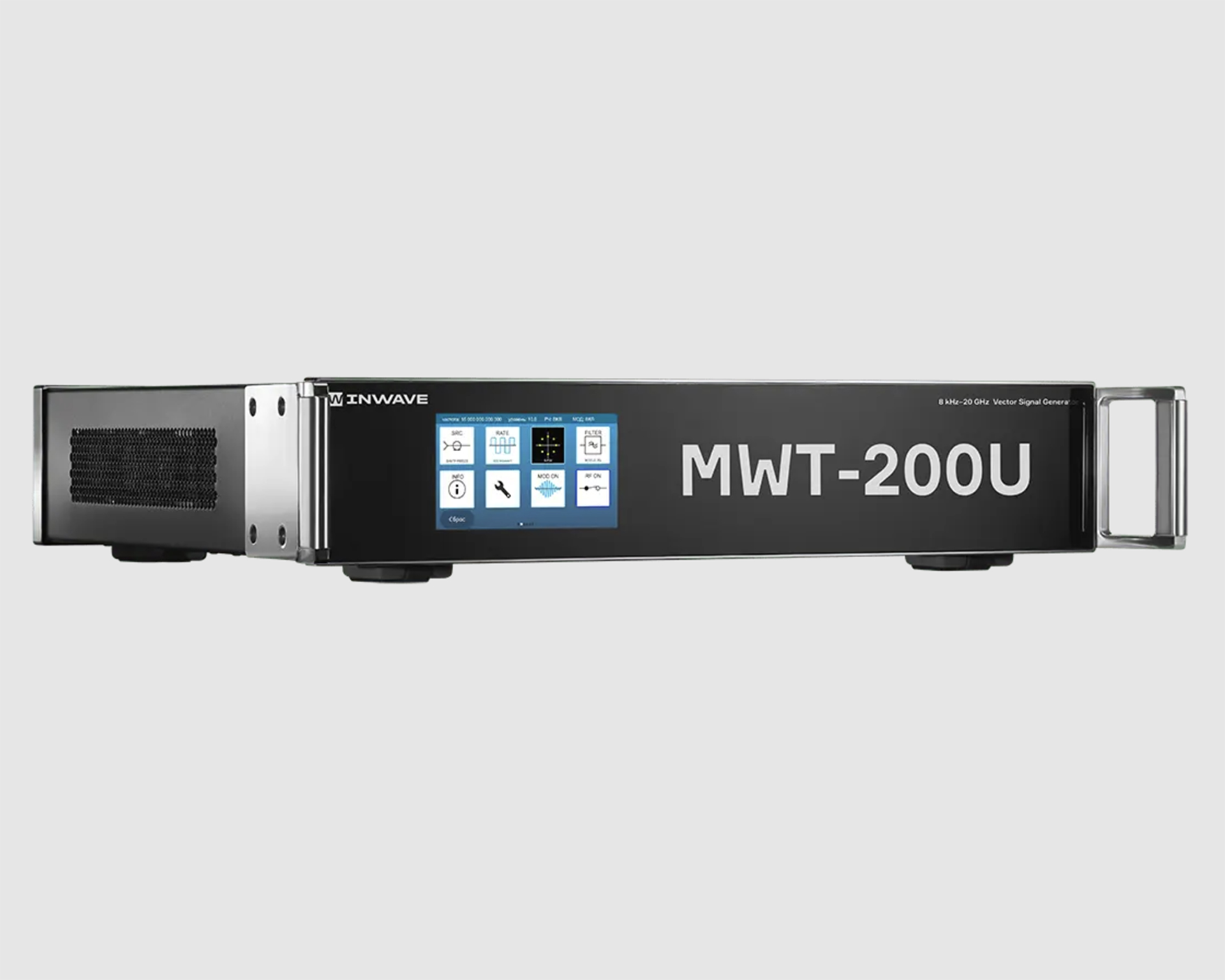

MWT-200U | Векторный генератор сигналов |
