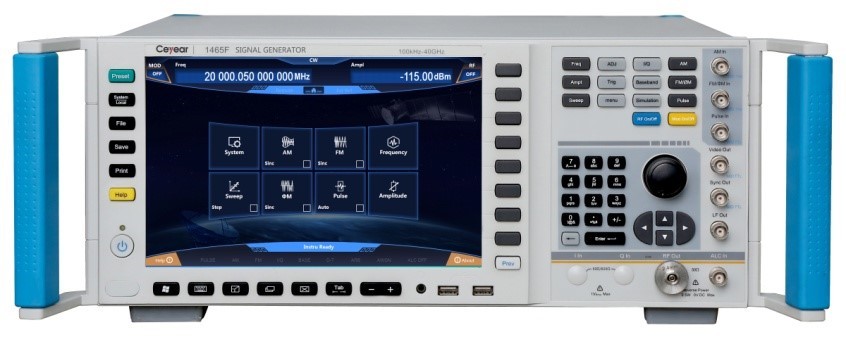

Векторные генераторы сигналов Ceyear серии 1465: 1465A/B/C/D/F/H/L
Подробнее
Описание
Генераторы сигналов серии 1465 с частотным диапазоном 100 кГц - 67 ГГц оснащены высоким спектром чистоты и высокой выходной мощностью. Односторонний фазовый шум на несущей 10 ГГц и смещении частоты 10 кГц составляет -126 дБк/Гц. Максимальная выходная мощность достигает до 1 Вт на несущей 20 ГГц, а динамический диапазон выходной мощности получает 150 дБ. Все эти спецификации могут соответствовать высоким требованиям испытаний электромагнитных сигналов. Кроме того, 1465 генераторов сигналов имеют функции высокоточной аналоговой развертки и высокопроизводительной аналоговой и импульсной модуляции с максимальной пропускной способностью генератора сигналов с внутренней модуляцией до 10 МГц, различными сигнальными формами сигналов, минимальной шириной импульса 20 нс и гибкими импульсными передачами, которые могут соответствовать требованиям к испытаниям аналоговой и импульсной модуляции. 10,1-дюймовый дисплей с разрешением 1280×800, а также ряд независимых стилей работы, таких как кнопки, мышь и сенсорные экраны, оснащены для улучшения пользовательского опыта и эффективности тестирования. Генераторы сигналов 1465 могут генерировать высококачественные непрерывноволновые или модулируемые сигналы, которые являются не только идеальным локальным источником колебаний и источником синхронизации, но и высокопроизводительным аналоговым источником сигнала моделирования. Они используются для оценки эффективности радиолокационных характеристик, высокопроизводительных испытаний приемников и параметров компонентов и т. д., а также применимы к авиационному, аэрокосмическому, радиолокационному, коммуникационной и навигационному оборудованию и т. д.
Характеристики
| Frequency properties | |||||||||||||||||||||||||
| Frequency range |
1465A: 100kHz-3GHz (Min. frequency 9kHz) 1465B:100kHz~6GHz (Min. frequency of 9kHz) 1465C: 100kHz-10GHz 1465D:100kHz~20GHz 1465D+H06: 10MHz-20GHz 1465F:100kHz~40GHz 1465H:100kHz~50GHz 1465L:100kHz~67GHz (Max. frequency of 70GHz) |
Frequency | N (internal YO harmonic number) | ||||||||||||||||||||||
| 100kHz≤f≤250MHz | 1/8 | ||||||||||||||||||||||||
| 250MHz＜f≤500MHz | 1/16 | ||||||||||||||||||||||||
| 500MHz＜f≤1GHz | 1/8 | ||||||||||||||||||||||||
| 1GHz＜f≤2GHz | 1/4 | ||||||||||||||||||||||||
| 2GHz＜f≤3.2GHz | 1/2 | ||||||||||||||||||||||||
| 3.2GHz＜f≤10GHz | 1 | ||||||||||||||||||||||||
| 10GHz＜f≤20GHz | 2 | ||||||||||||||||||||||||
| 20GHz＜f≤40GHz | 4 | ||||||||||||||||||||||||
| 40GHz＜f≤67GHz | 8 | ||||||||||||||||||||||||
| Frequency resolution | 0.001Hz | ||||||||||||||||||||||||
| Frequency switching time | ＜20ms (typical value) | ||||||||||||||||||||||||
| Time-base aging rate (typical value) | 5×10 -10 /day (after 30-day continuous power-on) | ||||||||||||||||||||||||
| Reference output | Frequency | 10MHz | |||||||||||||||||||||||
| Power | >+4dBm, to 50Ω | ||||||||||||||||||||||||
| Reference input | Frequency | 1-50MHz, 1Hz step | |||||||||||||||||||||||
| Power | -5dBm - +10dBm, 50Ω impedance | ||||||||||||||||||||||||
| Sweep properties | |||||||||||||||||||||||||
| Sweep mode | Step sweep, list sweep, analog sweep, power sweep | ||||||||||||||||||||||||
|
High-precision analog sweep (option H03) |
Max. sweep speed | 100kHz≤f≤500MHz | 25MHz/ms | ||||||||||||||||||||||
| 500MHz＜f≤1GHz | 50MHz/ms | ||||||||||||||||||||||||
| 1GHz＜f≤2GHz | 100MHz/ms | ||||||||||||||||||||||||
| 2GHz＜f≤3.2GHz | 200MHz/ms | ||||||||||||||||||||||||
| 3.2GHz＜f | 400MHz/ms | ||||||||||||||||||||||||
| Sweep accuracy | 0.05 Sweep width (for 100ms, within the maximum width of 100ms as specified) | ||||||||||||||||||||||||
| Power properties | |||||||||||||||||||||||||
| Min. power | Model | Standard package | Option H01A/B | ||||||||||||||||||||||
| 1465A/B/C/D/F | -20dBm | -110dBm (-135dBm configurable) | |||||||||||||||||||||||
| 1465D+ option H06 | -10dBm | -90dBm (-125dBm configurable) | |||||||||||||||||||||||
| 1465H/L | -20dBm | -90dBm (-110dBm configurable) | |||||||||||||||||||||||
|
Max. power (25±10°C) |
Frequency range | Standard package | H01A/B programmable step attenuator option | H05 high-power output option | Options H01A/B+H05 | ||||||||||||||||||||
| 1465A/B/C/D | |||||||||||||||||||||||||
| 100kHz≤f≤20GHz | 15dBm | 15dBm | 20dBm | 20dBm | |||||||||||||||||||||
| 1465D+ option H06 | |||||||||||||||||||||||||
| 10MHz≤f≤20GHz | 28dBm | 27dBm | --- | --- | |||||||||||||||||||||
| 1465F | |||||||||||||||||||||||||
| 100kHz≤f≤9GHz | 12dBm | 12dBm | 20dBm | 20dBm | |||||||||||||||||||||
| 9GHz＜f≤40GHz | 12dBm | 12dBm | 17dBm | 17dBm | |||||||||||||||||||||
| 1465H/L | |||||||||||||||||||||||||
| 100kHz≤f≤15GHz | 5dBm | 5dBm | 17dBm | 17dBm | |||||||||||||||||||||
| 15GHz＜f≤30GHz | 5dBm | 5dBm | 13dBm | 13dBm | |||||||||||||||||||||
| 30GHz≤f≤67GHz | 5dBm | 4dBm | 8dBm | 8dBm | |||||||||||||||||||||
| Power accuracy (25±10°C) | Standard | ||||||||||||||||||||||||
| Frequency power (dBm) | >20 | 10～20 | -10～10 | -20～-10 | |||||||||||||||||||||
| 100kHz≤f≤2GHz | --- | ±0.8dB | ±0.6dB | ±1.5dB | |||||||||||||||||||||
| 2GHz＜f≤20GHz | --- | ±0.8dB | ±0.8dB | ±1.5dB | |||||||||||||||||||||
| 20GHz＜f≤40GHz | --- | ±1.0dB | ±0.9dB | ±1.8dB | |||||||||||||||||||||
| 40GHz＜f≤50GHz | --- | --- | ±1.3dB | ±1.8dB | |||||||||||||||||||||
| 50GHz＜f≤67GHz | --- | --- | ±1.5dB | ±2.0dB | |||||||||||||||||||||
| 1465D+ H06 enhanced high-power output option | |||||||||||||||||||||||||
| 500MHz＜f≤20GHz | ±1.2dB | ±0.8dB | ±0.9 | --- | |||||||||||||||||||||
| H01A/B programmable step attenuator option | |||||||||||||||||||||||||
| Power Freq | >20 | 10～20 | -10～10 | -70～-10 | -90～-70 | ||||||||||||||||||||
| 100kHz≤f≤2GHz | --- | ±0.8dB | ±0.6dB | ±0.7dB | ±1.5dB | ||||||||||||||||||||
| 2GHz＜f≤20GHz | --- | ±0.8dB | ±0.8dB | ±0.9dB | ±1.8dB | ||||||||||||||||||||
| 20GHz＜f≤40GHz | --- | ±1.0dB | ±0.9dB | ±1.0dB | ±2.0dB | ||||||||||||||||||||
| 40GHz＜f≤50GHz | --- | --- | ±1.3dB | ±1.5dB | ±2.5dB | ||||||||||||||||||||
| 50GHz＜f≤67GHz | --- | --- | ±1.5dB | ±1.8dB | ±3.0dB | ||||||||||||||||||||
| 1465D+ H06 enhanced high-power output option | |||||||||||||||||||||||||
| 10MHz≤f≤500GHz | --- | ±1.3dB | ±0.9dB | ±1.0dB | ±1.8dB | ||||||||||||||||||||
| 500MHz＜f≤20GHz | ±1.2dB | ±0.8dB | ±0.8dB | ±1.1dB | ±2.0dB | ||||||||||||||||||||
| Power resolution | 0.01dB | ||||||||||||||||||||||||
| Power temperature stability | 0.02dB/ºC (typical value) | ||||||||||||||||||||||||
| Output impedance | 50Ω (Rating) | ||||||||||||||||||||||||
|
VSWR (Internal fixed amplitude) (typical value) |
100kHz≤f≤20GHz | ＜1.6 | |||||||||||||||||||||||
| 20GHz＜f≤40GHz | ＜1.8 | ||||||||||||||||||||||||
| 40GHz＜f≤67GHz | ＜2.0 | ||||||||||||||||||||||||
| Max. reverse power | 0.5W (0V DC) (rating) | ||||||||||||||||||||||||
| Spectrum purity | |||||||||||||||||||||||||
|
Harmonic (at +10dBm or Max. specified output power, whichever is lower) |
Frequency | Standard package | H06 enhanced high-power option | ||||||||||||||||||||||
| 100kHz≤f≤10MHz | ＜-25dBc | --- | |||||||||||||||||||||||
| 10MHz＜f≤2GHz | ＜-30dBc | ＜-25dBc | |||||||||||||||||||||||
|
2GHz＜f≤6GHz (1465B) |
＜-30dBc | --- | |||||||||||||||||||||||
| 2GHz＜f≤9GHz | ＜-55dBc | ＜-35dBc | |||||||||||||||||||||||
| 9GHz＜f≤14GHz | ＜-55dBc | ＜-27dBc | |||||||||||||||||||||||
| 14GHz＜f≤20GHz | ＜-55dBc | ＜-30dBc | |||||||||||||||||||||||
| 20GHz＜f≤67GHz | ＜-50dBc (typical value) | --- | |||||||||||||||||||||||
| Sub-harmonic (at +10dBm or Max. specified output power, whichever is lower) | 100kHz≤f≤10GHz | Non | |||||||||||||||||||||||
| 10GHz＜f≤20GHz | <-60dBc | ||||||||||||||||||||||||
| 20GHz＜f≤67GHz | <-50dBc | ||||||||||||||||||||||||
| Non-harmonic(At 0dBm, beyond 3kHz offset) | Frequency | Standard package | Option H04 | ||||||||||||||||||||||
| 100kHz≤f≤250MHz | ＜-58dBc | ＜-58dBc | |||||||||||||||||||||||
| 250MHz＜f≤3.2GHz | ＜-74dBc | ＜-80dBc | |||||||||||||||||||||||
| 3.2GHz＜f≤10GHz | ＜-62dBc | ＜-70dBc | |||||||||||||||||||||||
| 10GHz＜f≤20GHz | ＜-56dBc | ＜-64dBc | |||||||||||||||||||||||
| 20GHz＜f≤40GHz | ＜-50dBc | ＜-58dBc | |||||||||||||||||||||||
| 40GHz＜f≤67GHz | ＜-44dBc | ＜-52dBc | |||||||||||||||||||||||
|
Single side band phase noise (dBc/Hz, +10dBm or Max. output power, whichever is smaller) |
Frequency | 1Hz | 10Hz | 100Hz | 1kHz | 10kHz | 100kHz | ||||||||||||||||||
| 100kHz≤f≤250MHz | --- | --- | -104 | -121 | -128 | -130 | |||||||||||||||||||
| 250 MHz＜f≤500MHz | --- | --- | -108 | -126 | -132 | -136 | |||||||||||||||||||
| 0.5 GHz＜f≤1GHz | --- | --- | -101 | -121 | -130 | -130 | |||||||||||||||||||
| 1 GHz＜f≤2GHz | --- | --- | -96 | -115 | -124 | -124 | |||||||||||||||||||
| 2 GHz＜f≤3.2GHz | --- | --- | -92 | -111 | -120 | -120 | |||||||||||||||||||
| 3.2 GHz＜f≤10GHz | --- | --- | -81 | -101 | -110 | -110 | |||||||||||||||||||
| 10 GHz＜f≤20GHz | --- | --- | -75 | -95 | -104 | -104 | |||||||||||||||||||
| 20 GHz＜f≤40GHz | --- | --- | -69 | -89 | -98 | -98 | |||||||||||||||||||
| 40 GHz＜f≤67GHz | --- | --- | -64 | -84 | -92 | -92 | |||||||||||||||||||
| H04 ultra low phase noise option | |||||||||||||||||||||||||
| 100kHz≤f≤250MHz | -64 | -92 | -105 | -123 | -138 | -142 | |||||||||||||||||||
| 250 MHz＜f≤500MHz | -67 | -93 | -111 | -126 | -138 | -142 | |||||||||||||||||||
| 0.5 GHz＜f≤1GHz | -62 | -91 | -105 | -123 | -138 | -138 | |||||||||||||||||||
| 1 GHz＜f≤2GHz | -57 | -86 | -100 | -117 | -133 | -133 | |||||||||||||||||||
| 2 GHz＜f≤3.2GHz | -52 | -81 | -96 | -113 | -128 | -128 | |||||||||||||||||||
| 3.2 GHz＜f≤10GHz | -43 | -72 | -85 | -105 | -120 | -120 | |||||||||||||||||||
| 10 GHz＜f≤20GHz | -37 | -66 | -79 | -98 | -114 | -114 | |||||||||||||||||||
| 20 GHz＜f≤40GHz | -31 | -60 | -73 | -91 | -108 | -108 | |||||||||||||||||||
| 40 GHz＜f≤67GHz | -26 | -54 | -68 | -85 | -102 | -102 | |||||||||||||||||||
| Modulation properties | |||||||||||||||||||||||||
|
Frequency modulation (option H02A) |
Maximum deviation: N×16MHz (N: YO harmonic number) Accuracy (at 1kHz, N×20kHz≤deviations<N×800kHz): <± (3.5%× set frequency offset +20Hz) Modulation rate (3dB band width, 500kHz frequency offset): DC-10MHz Distortion (at 1kHz, N×20kHz≤ distortion <N×800kHz): <1% |
||||||||||||||||||||||||
|
Phase modulation (option H02A) |
Maximum deviation: Normal mode: N×16rad (N: YO harmonic number) Broadband mode: N×1.6rad (N: YO harmonic number) Accuracy (at 1kHz, N×0.2rad≤deviations＜N×8rad, normal mode): <± (5% of deviation +0.01 rad) Modulation rate (3dB bandwidth): Narrowband mode DC - 1MHz (typical value) Broadband mode DC - 10MHz (typical value) Distortion (at 1kHz, N×0.8rad≤deviations＜N×8rad, THD): <1% |
||||||||||||||||||||||||
|
Amplitude modulation (option H02A) |
Max. depth: ＞90％ Modulation rate (3 dB bandwidth, 30% modulation depth): DC-100kHz Accuracy (1kHz modulation rate,30% modulation depth): ± (6％ of setting +1％) Distortion (1kHz modulation rate, linear mode, THD, 30% modulation depth): <1.5% |
||||||||||||||||||||||||
|
Pulse modulation (option H02B) |
500MHz - 3.2GHz | > 3.2GHz | |||||||||||||||||||||||
| Switch ratio | ＞80dB | ＞80dB | |||||||||||||||||||||||
| Rise and fall time | ＜20ns | ＜20ns | |||||||||||||||||||||||
| Min. pulse width for internal fixed amplitude | 1μs | 1μs | |||||||||||||||||||||||
| Min. pulse width for non- fixed amplitude | 0.1μs | 0.1μs | |||||||||||||||||||||||
|
Narrow Pulse modulation (option H02C) |
50MHz～3.2GHz | More than 3.2GHz | |||||||||||||||||||||||
| On/off ratio | ＞80dB | ＞80dB | |||||||||||||||||||||||
| Rise/fall time | ＜15ns | ＜10ns | |||||||||||||||||||||||
| Min. pulse width ALC on | 1μs | 1μs | |||||||||||||||||||||||
| Min. pulse width ALC off | 30ns | 20ns | |||||||||||||||||||||||
|
Internally modulated signal generator (option H02A/B/C) |
There are 3 independent signals respectively for frequency/phase modulation, amplitude modulation and low frequency output signals. Waveform: Sine, square, triangle, sawtooth, noise, double sine, sweep sine. Frequency range: DC -10MHz for sinusoidal wave, double sine, sweep sine wave; 0.1Hz-100kHz for square wave, triangular wave and sawtooth wave. Frequency resolution: 0.1Hz Low frequency output: Amplitude: 0-5Vpeak (rating), to 50Ω load. Pulse modulation signal: Pulse width: 20ns - (42s-10ns), pulse period: 100ns-42s, resolution: 10ns |
||||||||||||||||||||||||
| General properties | |||||||||||||||||||||||||
| RF output port |
1465A/B/C: N (female), impedance: 50Ω 1465D: 3.5mm (male), N (female) (option H91), impedance: 50Ω 1465F: 2.4mm (male), impedance: 50Ω 1465H/L: 1.85 mm (male), impedance: 50Ω |
||||||||||||||||||||||||
| Dimensions |
W×H×D＝426mm×177mm×460mm (excluding. handle, foot mat and footing) W×H×D＝510mm×190mm×534mm (including handle (option H93), foot mat and footing) |
||||||||||||||||||||||||
| Weight | ＜28kg (as per model and option configuration) | ||||||||||||||||||||||||
| Power supply | 100-120VAC, 50-60Hz; or 200-240VAC, 50-60Hz (self-adaptive) | ||||||||||||||||||||||||
| Power consumption | less than 350W | ||||||||||||||||||||||||
| Temperature range | Operating temperature: 0 - +50ºC; storage temperature: -40 - +70ºC | ||||||||||||||||||||||||
Описание
| Опции | Описание |
| 1465-H01A | Программируемый ступенчатый аттенюатор 115 дБ |
| 1465-H01B | Программируемый ступенчатый аттенюатор 90 дБ |
| 1465-H02A | Функция аналоговой модуляции |
| 1465-H02B | Функция импульсной модуляции (100 нс) |
| 1465-H02C | Функция импульсной модуляции (20 нс) |
| 1465-H03 | Аналоговое свипирование по частоте |
| 1465-H04 | Низкий фазовый шум |
| 1465-H05 | Увеличенная максимальная выходная мощность |
| 1465-H06 | Сверхвысокая выходная мощность в диапазоне частот от 10 МГц до 20 ГГц |
| 1465-H80 | 87230 USB датчик мощности (9 кГц - 6 ГГц) |
| 1465-H81 | |
| 1465-H82 | 87232 USB датчик мощности (9 кГц - 26,5 ГГц) |
| 1465-H83 | 87233 USB датчик мощности (9 кГц - 40 ГГц) |
| 1465-H91 | Выходной разъем N-тип |
| 1465-H92 | Высокочастотный выход на задней панели генератора |
| 1465-H96 | Продление гарантии до 5 лет |
| 1465-H99 | Алюминиевый транспортировочный кейс |
| 1465-S10 | Сложные последовательности импульсов (при наличии опции H02B или 02C) |
| 1465-S01 | Произвольная форма сигнала |
| 1465-S02 | Линейная модуляция частоты |
| 1465-S03 | Функция AWGN (гауссовский белый шум) |
| 1465-S04 | Функция затухания динамики (при наличии опции S01) |
| 1465-S05 | Аналоговые сигналы радара (при наличии опции S01) |
Модели
| Модели | Описание |
| 1465A | Signal generator, 100 kHz - 3 GHz |
| 1465B | Signal generator, 100 kHz - 6 GHz |
| 1465C | Signal generator, 100 kHz - 10 GHz |
| 1465D | Signal generator, 100 kHz - 20 GHz |
| 1465F | Signal generator, 100 kHz - 40 GHz |
| 1465H | Signal generator, 100 kHz - 50 GHz |
| 1465L | Signal generator, 100 kHz - 67 GHz |
