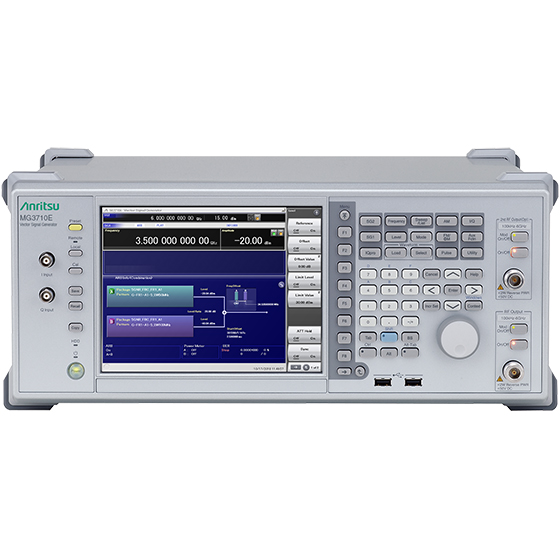

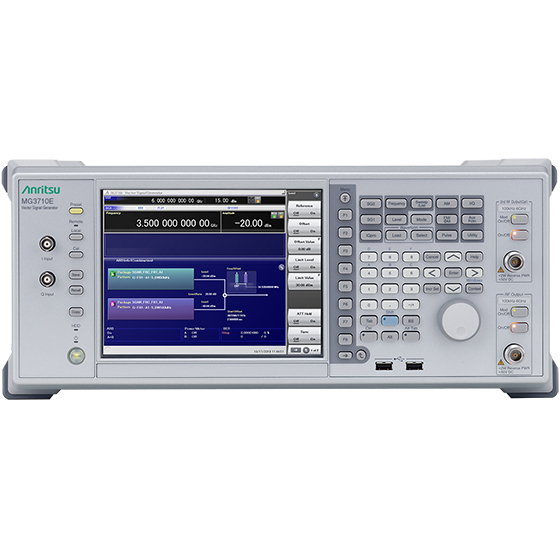

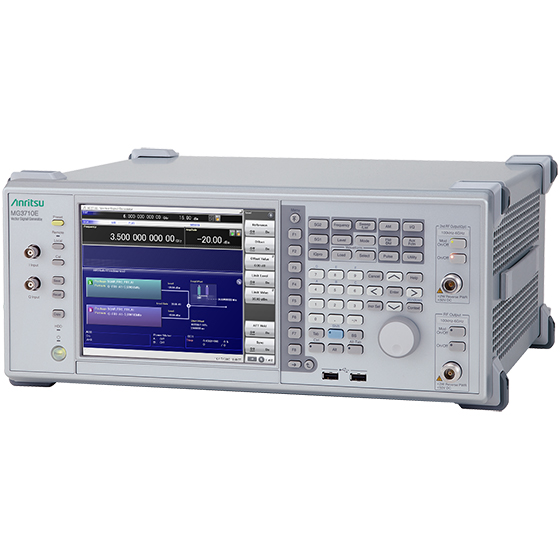

Векторный генератор сигналов MG3710E — это лучший в своем классе, многофункциональный генератор с превосходными характеристиками радиочастотных и модулирующих сигналов. MG3710A содержит в себе функцию широкополосной векторной модуляции и обеспечивает генерацию сигналов в полосе модулирующих частот с использованием памяти большой емкости для обеспечения максимальной универсальности. Генератор поддерживает все основные стандарты связи и беспроводной локальной сети, обладает исключительными рабочими характеристиками, необходимыми для развивающихся и специализированных беспроводных технологий связи. Опции Dual RF и Dual Waveform позволяют одному устройству MG3710A выводить четыре независимых модулированных сигнала. С помощью генератора MG3710A легко реализовывать сложные сценарии, для которых обычно необходимы несколько синхронизированных генераторов сигналов, таких как:
- Полезных сигналов + сигналов помех для тестирования блокировки приемника
- Полезных сигналов + двух незатухающих гармонических сигналов (CW) для тестирования интермодуляции приемника
- Полезных + задержанных сигналов для тестирования многолучевого распространения
- Множественных полезных сигналов для MIMO тестирования
- Множественных полезных сигналов для тестирования агрегации несущих частот стандарта LTE-Advanced.
Для приложений с применением множественных сигналов, использование MG3710E позволяет сократить расходы на дополнительные генераторы, упрощает настройку и калибровку оборудования, организует работу системы и ускоряет время измерений.
С MG3710E могут использоваться следующие четыре типа шаблонов форм сигналов:
- Встроенные стандартные шаблоны
- Опциональные шаблоны (MX3700xxA, MX3700xxB) (по отдельному заказу)
- Формы сигналов генерируемые программным обеспечением IQproducer (по отдельному заказу) (MX3701xxA)
- Данные I/Q составляющих сигнала, сгенерированные стандартным программным обеспечением и преобразованные шаблоны форм сигналов, используемые генератором MG3710E.
Свойства
- Генератор векторных сигналов с поддержкой частот от 100 кГц до 2,7/4/6 ГГц
- Коэффициент утечки по соседнему каналу (ACLR): -68 дБн (W-CDMA, тестовая модель 1, 64DPCH, ≤+5 дБм)
- Выходная мощность +23 дБм (CW, 400 МГц до 3 ГГц)
- Время переключения: <600 мкс (режим свипирования по списку)
- Встроенный широкополосный генератор модулирующих сигналов (160 МГц/120 МГц)
- Опция Dual RF обеспечивает два независимых РЧ выхода
- Опция памяти Dual Waveform обеспечивает два независимых модулированных сигнала на один РЧ выход
- Генерация и вывод сигналов модуляции различных систем связи, таких как 5G NR (sub-6 ГГц) FDD / TDD NEW , LTE-Advanced FDD / TDD (опционально).
Технологии
- LTE
- WCDMA/HSPA/HSPA evolution
- TD-SCDMA
- Тестирование базовых станций
- Bluetooth
- WLAN.
Основные характеристики
| Диапазон частот |
От 100 кГц до 2,7 / 4 / 6 ГГц (1-й РЧ выход, опция-032/034/036) от 100 кГц до 2,7 / 4 / 6 ГГц (2-й РЧ выход опция -062/064/066) |
|---|---|
| Высокая выходная мощность |
+23 дБм (CW, 400 МГц до 3 ГГц) |
|
Однополосный фазовый шум |
<-131 дБн / Гц (тип.) (1 ГГц, отстройка 20 кГц, CW) |
|
Коэффициент утечки по соседнему каналу (ACLR) |
-68 дБн (W-CDMA, тестовая модель 1, 64DPCH, ≤+5 дБм) |
| Скорость переключения |
<600 мкс (частота/амплитуда, режим свипирования по списку) |
Характеристики модулирующих сигналов
-
РЧ диапазон: встроенный генератор модулирующих сигналов,160 МГц*/120 МГц
(*: 802.11ac. Только при использовании MX370111A и MX370111A-002)
-
Память форм сигналов 64 Мвыб с опцией расширения до 1024 Мвыб
-
Предустановленные стандартные шаблоны сигналов: LTE (E-TM1.1 to TM3.3), W-CDMA / HSDPA, GSM / EDGE, CDMA2000 1x/1xEV-DO, Bluetooth, GPS, GLONASS, QZSS, PDC, PHS, Broadcast (ISDB-T/BS/CS/CATV), WLAN (IEEE802.11a/11b/11g), Mobile WiMAX
-
Генерирование сигналов с помощью программного обеспечения (IQproducer): LTE / LTE-Advanced, WLAN 11a / b / g / n / j / p и 11ac, Mobile WiMAX, W-CDMA / HSPA, CDMA2000 1xEV-DO TD-SCDMA, затухание, режим нескольких несущих, DVB-T / H, TDMA
Опции расширения
- Генератор аддитивного белого гауссовского шума (AWGN) (опция-049/079
- Функция измерения частоты ошибок по битам (BER) [Opt-021]
- USB датчик мощности (по отдельному заказу)
- Источник сигнала MIMO: поддержка входа гетеродина (опция-017)
- Дополнительный вход аналоговой модуляции для 1-го РЧ/2-го РЧ выхода (опция-050/080) расширяет возможности до двух внутренних источников амплитудной/частотной/фазовой модуляции (AM/FM/ΦM) и одного источника внешней модуляции, поддерживающего одновременную модуляцию двух сигналов
Сигнал/Шум: ≤40 дБ
Входная скорость передачи данных: 100 бит/с до 40 Мбит/с
Поддержка подключения двух USB датчиков мощности
Частотный диапазон: 50 МГц до 6 ГГц [MA24106A], 10 МГц до 18 ГГц [MA24118A], 10 МГц до 26 ГГц [MA24126A] и т.д.
До четырех MG3710E могут совместно использовать тактовый сигнал генератора модулирующих сигналов, триггерный сигнал и сигнал гетеродина для вывода когерентных по фазе сигналов, согласованных с выходным синхросигналом для конфигурации системы 8x8 MIMO
Интерфейсы для связи
- Стандартные интерфейсы 1000BASE-T, GPIB и USB
- Встроенные режимы совместимости с SCPI, MG3700A / MS269xA / MS2830A. Общий с MG3710A.
| Опции | Описание |
| MG3710E-001 | Rubidium Reference Oscillator |
| MG3710E-002 | High Stability Reference Oscillator |
| MG3710E-011 | 2ndary HDD |
| MG3710E-017 | Universal Input/Output |
| MG3710E-018 | Analog IQ Input/Output |
| MG3710E-021 | BER Test Function |
| MG3710E-041 | High Power Extension for 1stRF |
| MG3710E-042 | Low Power Extension for 1stRF |
| MG3710E-043 | Reverse Power Protection for 1stRF |
| MG3710E-045 | ARB Memory Upgrade 256Msample for 1stRF |
| MG3710E-046 | ARB Memory Upgrade 1024Msample for 1stRF |
| MG3710E-048 | Combination of Baseband Signal for 1stRF |
| MG3710E-049 | AWGN for 1stRF |
| MG3710E-050 | 1stRF Additional Analog Modulation Input |
| MG3710E-071 | High Power Extension for 2ndRF |
| MG3710E-072 | Low Power Extension for 2ndRF |
| MG3710E-073 | Reverse Power Protection for 2ndRF |
| MG3710E-075 | ARB Memory Upgrade 256Msample for 2ndRF |
| MG3710E-076 | ARB Memory Upgrade 1024Msample for 2ndRF |
| MG3710E-078 | Combination of Baseband Signal for 2ndRF |
| MG3710E-079 | AWGN for 2ndRF |
| MG3710E-080 | 2ndRF Additional Analog Modulation Input |
| MG3710E-101 | Rubidium Reference Oscillator Retrofit |
| MG3710E-102 | High Stability Reference Oscillator Retrofit |
| MG3710E-111 | 2ndary HDD Retrofit |
| MG3710E-117 | Universal Input/Output Retrofit |
| MG3710E-118 | Analog IQ Input/Output Retrofit |
| MG3710E-121 | BER Test Function Retrofit |
| MG3710E-141 | High Power Extension for 1stRF Retrofit |
| MG3710E-142 | Low Power Extension for 1stRF Retrofit |
| MG3710E-143 | Reverse Power Protection for 1stRF Retrofit |
| MG3710E-145 | ARB Memory Upgrade 256Msample for 1stRF Retrofit |
| MG3710E-146 | ARB Memory Upgrade 1024Msample for 1stRF Retrofit |
| MG3710E-148 | Combination of Baseband Signal for 1stRF Retrofit |
| MG3710E-149 | AWGN for 1stRF Retrofit |
| MG3710E-150 | 1st RF Additional Analog Modulation Input Retrofit |
| MG3710E-162 | 2ndRF 100kHz to 2.7GHz Retrofit |
| MG3710E-164 | 2ndRF 100kHz to 4GHz Retrofit |
| MG3710E-166 | 2ndRF 100kHz to 6GHz Retrofit |
| MG3710E-171 | High Power Extension for 2ndRF Retrofit |
| MG3710E-172 | Low Power Extension for 2ndRF Retrofit |
| MG3710E-173 | Reverse Power Protection for 2ndRF Retrofit |
| MG3710E-175 | ARB Memory Upgrade 256Msample for 2ndRF Retrofit |
| MG3710E-176 | ARB Memory Upgrade 1024Msample for 2ndRF Retrofit |
| MG3710E-178 | Combination of Baseband Signal for 2ndRF Retrofit |
| MG3710E-179 | AWGN for 2ndRF Retrofit |
| MG3710E-180 | 2nd RF Additional Analog Modulation Input Retrofit |
| MG3710E-182 | CPU/Windows10 Upgrade Retrofit |
| MG3710E-266 | 2ndRF 100kHz to 6GHz Retrofit |
| MG3710E-271 | High Power Extension for 2ndRF Retrofit |
| MG3710E-276 | ARB Memory Upgrade 1024Msample for 2ndRF Retrofit |
| MG3710E-278 | Combination of Baseband Signal for 2ndRF Retrofit |
| MG3710E-279 | AWGN for 2ndRF Retrofit |
| MG3710E-282 | CPU/Windows10 Upgrade Retrofit |
| MX370073B | DFS Radar Pattern |
| MX370075A | DFS (ETSI) Waveform Pattern |
| MX370101A | HSDPA/HSUPA IQproducer |
| MX370102A | TDMA IQproducer |
| MX370103A | CDMA2000 1xEV-DO IQproducer |
| MX370104A | Multi-carrier IQproducer |
| MX370106A | DVB-T/H IQproducer |
| MX370107A | Fading IQproducer |
| MX370108A | LTE IQproducer |
| MX370108A-001 | LTE-Advanced FDD Option |
| MX370110A | LTE TDD IQproducer |
| MX370110A-001 | LTE-Advanced TDD Option |
| MX370111A | WLAN IQproducer |
| MX370111A-002 | 802.11ac(160MHz) Option |
| MX370112A | TD-SCDMA IQproducer |
| MX370113A | 5G NR TDD sub-6GHz IQproducer |
| MX370114A | 5G NR FDD sub-6GHz IQproducer |
| Модели | Описание |
| MG3710E-032 | 1stRF 100kHz to 2.7GHz |
| MG3710E-034 | 1stRF 100kHz to 4GHz |
| MG3710E-036 | 1stRF 100kHz to 6GHz |
| MG3710E-062 | 2ndRF 100kHz to 2.7GHz |
| MG3710E-064 | 2ndRF 100kHz to 4GHz |
| MG3710E-066 | 2ndRF 100kHz to 6GHz |
| MG3710E | Vector Signal Generator |
