Описание

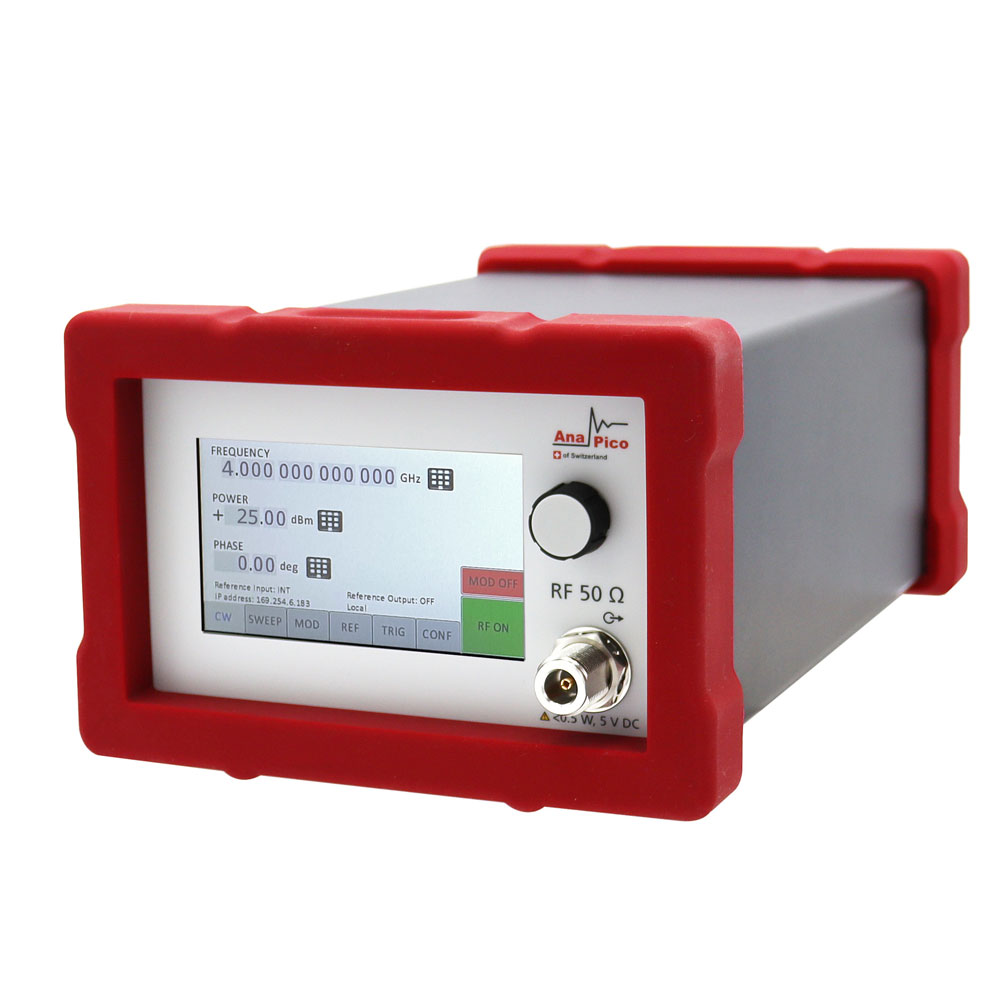

AnaPico RFVSG — это серия сверхбыстрых импульсных векторно-модулированный источник сигнала, охватывающий непрерывный частотный диапазон с моделями от 0,01 до 40 ГГц.
Решения RFVSG4, RFVSG6, RFVSG20, RFVSG40 обеспечивают:
- Выдающуюся сверхскоростную развертку по частоте непрерывного сигнала в 200 нс
- ЛЧМ
- Внутриимпульсную модуляцию
- Формирование импульсной последовательности с очень низким фазовым шумом
Комплектация

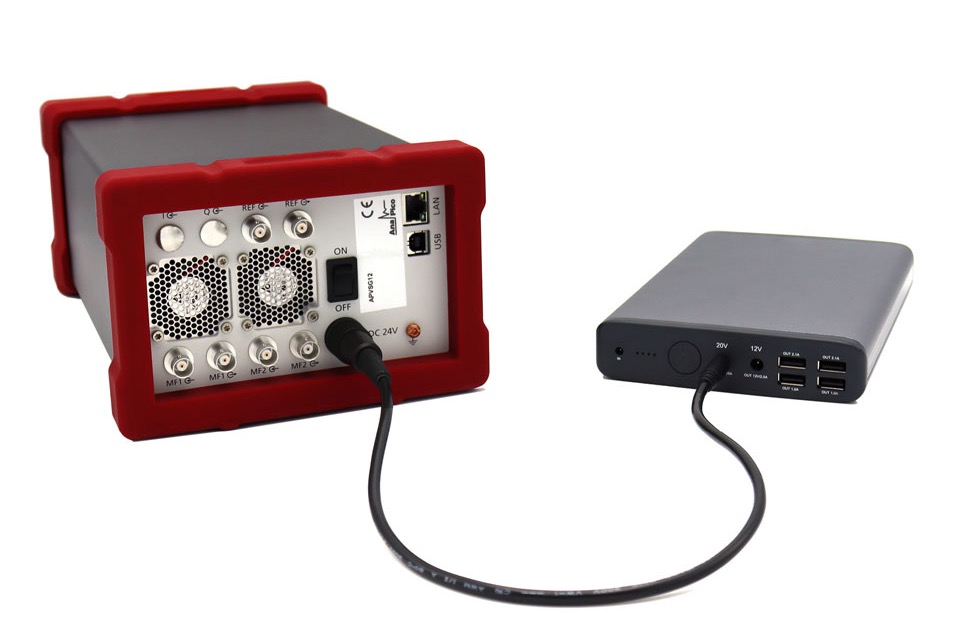

- Блок питания
- Кабель Ethernet
- Рук-во пользователя
- Сертификат калибровки
Характеристики
Характеристика | Значение |
Диапазон частот | от 100 кГц до 40 ГГц |
Время перестройки частоты: | 100 нс (внутри полосы IQ) 200 нс (вне полосы IQ) |
Динамический диапазон: | -90 до +20 дБм |
Фазовый шум на 1 ГГц |
отстройка 10 Гц: -90 дБн/Гц отстройка 1 кГц: -132 дБн/Гц отстройка 100 кГц: -144 дБн/Гц отстройка 10 МГц: -148 дБн/Гц |
Виды модуляций: | Аналоговая, импульсная, IQ |
Полоса IQ модуляции: | 500 МГц |
Длина записи генератора произвольной формы: | 8 ГВыб |
Документы
Описание
Модели
Модели | Описание |
RFSG4 | Векторный генератор с диапазоном частот от 100 кГц до 4 ГГц |
RFSG6 | Векторный генератор с диапазоном частот от 100 кГц до 6 ГГц |
RFSG20 | Векторный генератор с диапазоном частот от 100 кГц до 20 ГГц |
RFSG40 | Векторный генератор с диапазоном частот от 100 кГц до 40 ГГц |
Опции | Описание |
AIQ | Внешний аналоговый IQ вход ( на канал) |
AVIO | Авионика (DME, VOR, ILS) |
BAG | Сумка для переноски |
FCP | Порт быстрого управления |
FLASH | MicroSD слот |
IVM | Внутренние цифровые схемы модуляции |
LN | Улучшенный фазовый шум и стабильность частоты |
MOD | Полные возможности аналоговой модуляции |
ReCal | Повторная калибровка |
UFS | Ультра быстрая скорость переключения |
VREF | Variable external reference |
WE | Продление гарантии на 1 год (стандарт: 2 года) |
