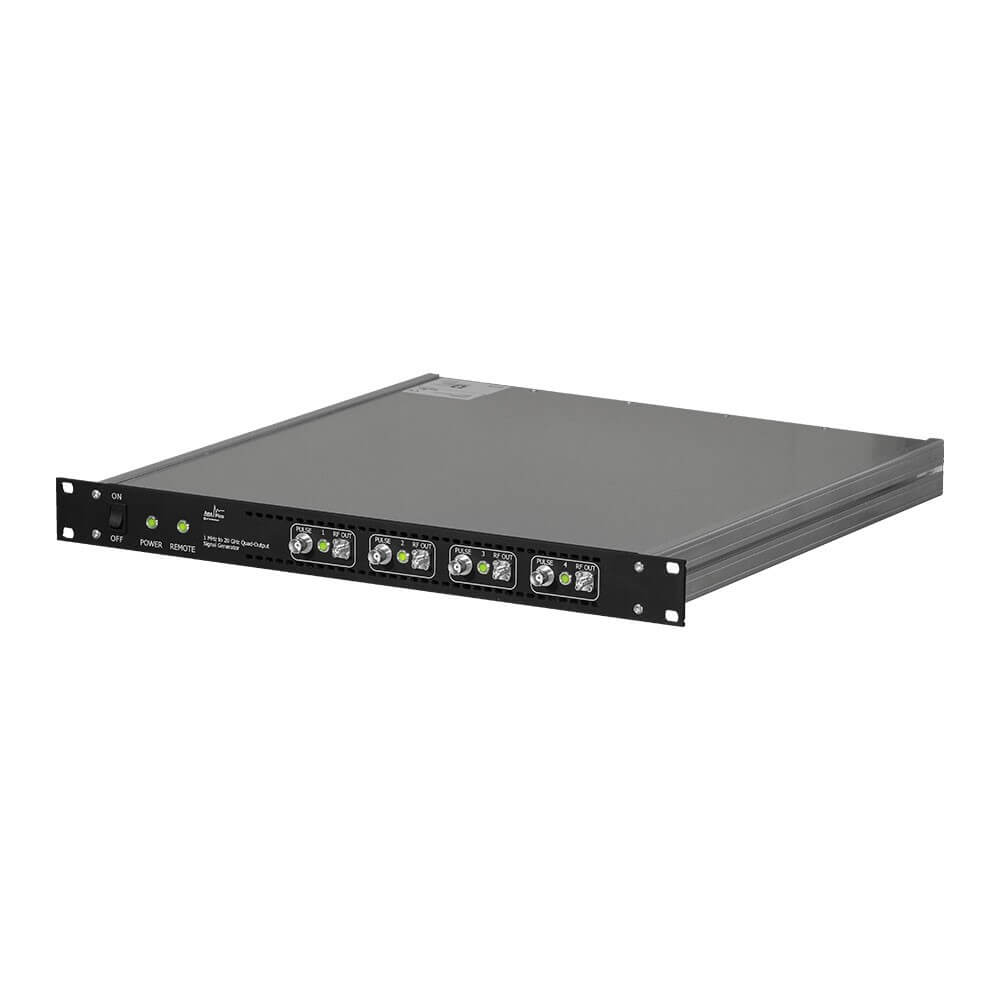

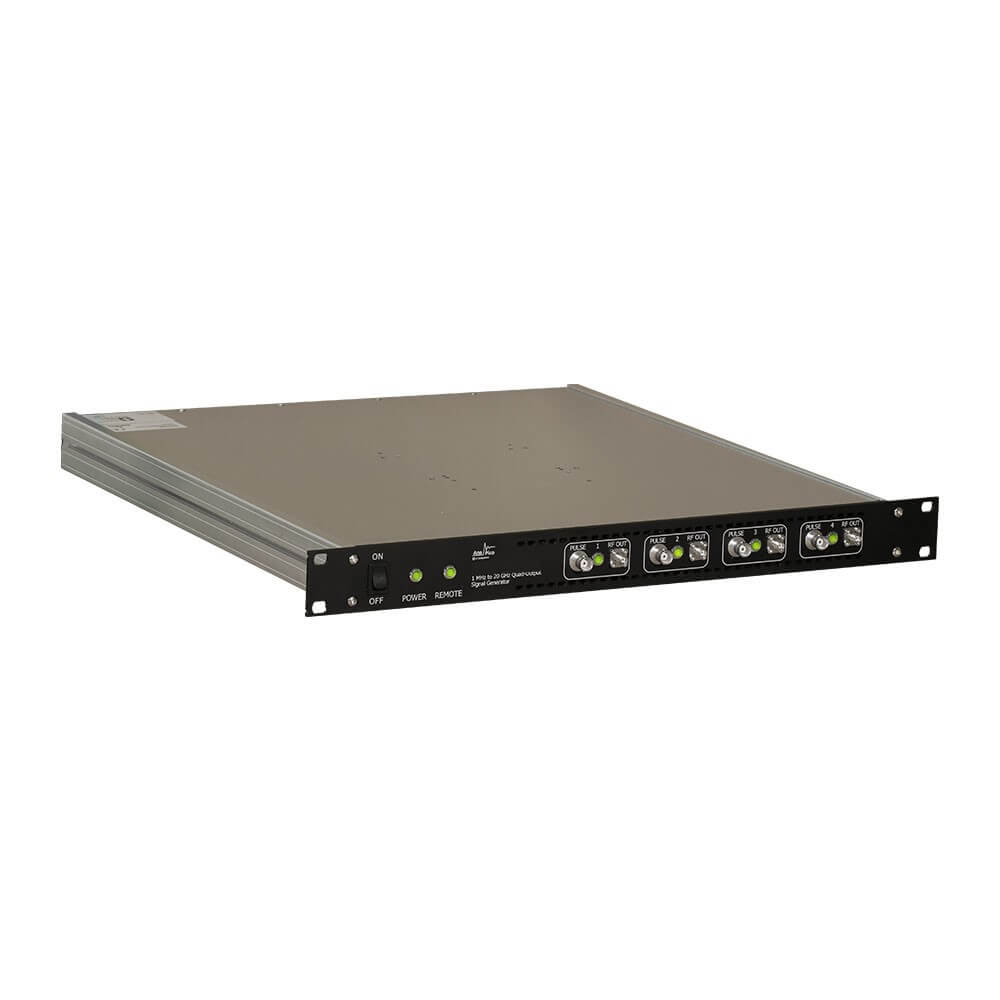

Многоканальные генераторы сигналов AnaPico серии MCSGxx с диапазоном частот от 300 кГц до 40 ГГц
Модели от 300 кГц до 6 ГГц / 12.5 ГГц / 20 ГГц / 33 ГГц / 40 ГГц
- До 8-ми полностью независимых каналов
- Мощность на каждом канале генератора до +25 дБм
- Уровень фазовых шумов на 1 ГГц -145 дБн/Гц
- Бесплатное готовое ПО для управление каждым каналом
Комплектация
- Адаптер питания
- Ethernet кабель
- Рук-во по эксплуатации
Характеристики
| ПАРАМЕТР | МИН. | TИП. | МАКС. | ПРИМЕЧАНИЕ |
| Диапазон частот | 300 кГц | 6 ГГц | MCSG6 MCSG12 MCSG20 MCSG33 MCSG40-ULN (Опция ULN всегда включена) | |
| 12 ГГц | ||||
| 20 ГГц | ||||
| 33 ГГц | ||||
| 40 ГГц | ||||
| Разрешение | <0.001 Гц | |||
| Диапазон фаз | 0 Град | 360 Град | Индивидуально регулируемый на канал | |
| Разрешение установки фазы | 0.1 град | |||
|
Скорость переключения Непрерывный режим Свипирование / LПо списку |
1.5 мс 500 μс 500 μс 25 μс |
После получения команды SCPI Опция FS | ||
|
SSB Фазовый шум 1 ГГц (Выходная мощность 10 дБм); ALC вык. |
||||
| Отстройка 10 Гц |
-87 дБн/Гц -100 дБн/Гц |
Опция LN | ||
| Отстройка 1 кГц | -130 дБн/Гц | |||
| Отстройка 100 кГц | -150 дБн/Гц | |||
| Уровень выходной мощности MCSG6/12/20 | ||||
| < 10МГц | -20 дБм | +20 дБм | ||
| От 10 МГц до 6ГГц | -20 дБм | +25 дБм | ||
| От 6 ГГц до 18 ГГц | -20 дБм | +23 дБм | ||
| От 18 ГГц до 20 ГГц | -20 дБм | +20 дБм | ||
| Уровень выходной мощности MCSG33 & 40 | -20 дБм | +18 дБм | ||
| Уровень выходной мощности MCSG6/12/20 | Опция PE4 | |||
| < 12 ГГц | -80 дБм | +20 дБм | ||
| От 12 ГГц до 15 ГГц | -80 дБм | +18 дБм | ||
| От 15 ГГц до 20 ГГц | -80 дБм | +15 дБм | ||
| > 20 ГГц | -80 дБм | +12 дБм | ||
| Уровень выходной мощности MCSG33 & 40 | Опция PE4 | |||
| от 10 МГц до 20 ГГц | -50 дБм | +19 дБм | ||
| от 20 до 33 GHz | -50 дБм | +16 дБм | ||
| > 33 ГГц | -50 дБм | + 15 дБм | ||
| Разрешение | 0.01 дБ | |||
| Термальный дрейф | 0.015 дБ/°C | |||
| Уровень неопределенноти | ||||
| <6 ГГц | 0.25 дБ | 0.8 дБ 1.2 дБ |
От -15 до +15 дБм От -60 до -15 дБм или >15 дБм |
|
| От 6 до 12.75 ГГц | 0.3 дБ | 0.9 дБ 1.3 дБ |
От -15 до +15 дБм От -60 до -15 дБм или >15 дБм |
|
| От 12.75 до 26 ГГц | 0.3 дБ | 1.0 дБ | От -15 до +15 дБм | |
| 1.6 дБ | От -60 до -15 дБм или >15 дБм | |||
| От 26 до 40 ГГц | 0.4 дБ | 1.2 дБ 1.7 дБ |
- От -15 до +15 дБм От -50 до -15 дБм или >15 дБм |
|
| 4 дБ | <-60 дБм | |||
| Защита от обратной мощности | ||||
| Напряжение постоянного тока | ±10 В | |||
| Мощность RF | 26 дБм | |||
| Выходное сопротивление | 50 Ом | |||
| КСВН | 1.8 | |||
| Частотные характеристики гармоники | +5 дБм выходная мощность | |||
| От 10 до 200 МГц | -30 дБн | -20 дБн | ||
| От 200 МГц до 6 ГГц | -40 дБн | -30 дБн | ||
| От 6.5 до 12.75 ГГц | -35 дБн | -30 дБн | ||
| От 12.75 до 20 ГГц | -45 дБн | -30 дБн | ||
| От 20 до 40 ГГц | -40 дБн | -30 дБн | ||
| Негармонические искажения | > 10 кГц отстройка | |||
| <1.2 ГГц | -90 дБн | -85 дБн | ||
| От 1.2 до 2.5 ГГц | -92 дБн | -88 дБн | ||
| От 2.5 до 5 ГГц | -87 дБн | -82 дБн | ||
| От 5 до 10 ГГц | -80 дБн | -75 дБн | ||
| От 10 до 20 ГГц | -75 дБн | -70 дБн | ||
| От 20 до 40 ГГц | -67 дБн | |||
| Суб-Гармоники | ||||
| < 5ГГц | -75 дБн | -70 дБн | ||
| 5-20 ГГц | -70 дБн | -65 дБн | ||
| > 20ГГЦ | -55 дБн | |||
| Межканальные характеристики | ||||
| Изоляции | ||||
| <3 ГГц | 90 дБ | |||
| От 3 до 6.5 ГГц | 70 дБ | 80 дБ | ||
| >6 ГГц | ||||
| Относительная стабильность фазы: | 5 часов, 5ГГц | |||
| Между каналами в одном модуле | 3 мрад | |||
| Между модулями | 5 мрад | |||
| Фазовое когерентное переключение | ||||
| Рассогласование фазы при переключении | 15 пс |
Документы
Anapico MCSG Спецификация
1.2 Мб
Описание
Модели
| Модели | Описание |
| MCSG6-2 | Аналоговый генератор, 300 кГц — 6,5 ГГц, 2 канала |
| MCSG6-4 | Аналоговый генератор, 300 кГц — 6,5 ГГц, 4 канала |
| MCSG12-2 | Аналоговый генератор, 300 кГц — 12,5 ГГц, 2 канала |
| MCSG12-4 | Аналоговый генератор, 300 кГц — 12,5 ГГц, 4 канала |
| MCSG20-2 | Аналоговый генератор, 300 кГц — 20 ГГц, 2 канала |
| MCSG20-4 | Аналоговый генератор, 300 кГц — 20 ГГц, 4 канала |
| MCSG33-2 | Аналоговый генератор, 300 кГц — 33 ГГц, 2 канала |
| MCSG33-4 | Аналоговый генератор, 300 кГц — 33 ГГц, 4 канала |
| MCSG40-2-ULN | Аналоговый генератор, 300 кГц — 40 ГГц, 2 канала |
| MCSG40-ULN-3 | Аналоговый генератор, 300 кГц — 40 ГГц, 3 канала |
| MCSG40-4-ULN | Аналоговый генератор, 300 кГц — 40 ГГц, 4 канала |
| Опции | Описание |
| MOD | Опция АМ,ЧМ,ФМ модуляция на 1 канал |
| PE4-20/26 | Электронный аттенюатор (20 & 26 ГГц версия, на канал) |
| PE4-40 | Электронный аттенюатор (40 ГГц, на канал) |
| PE4-6/12 | Электрический ступенчатый амортизатор (версия 6 & 12 ГГц, на канал) |
| ULN | Ультра-низкий фазовый шум (на канал), Sysref поддерживается |
| VREF | Вход для генераторов опорной частоты от 1 до 250 МГц |
| РНS | Фазовая когерентная перестройка частоты (опция ULN, на канал) |
