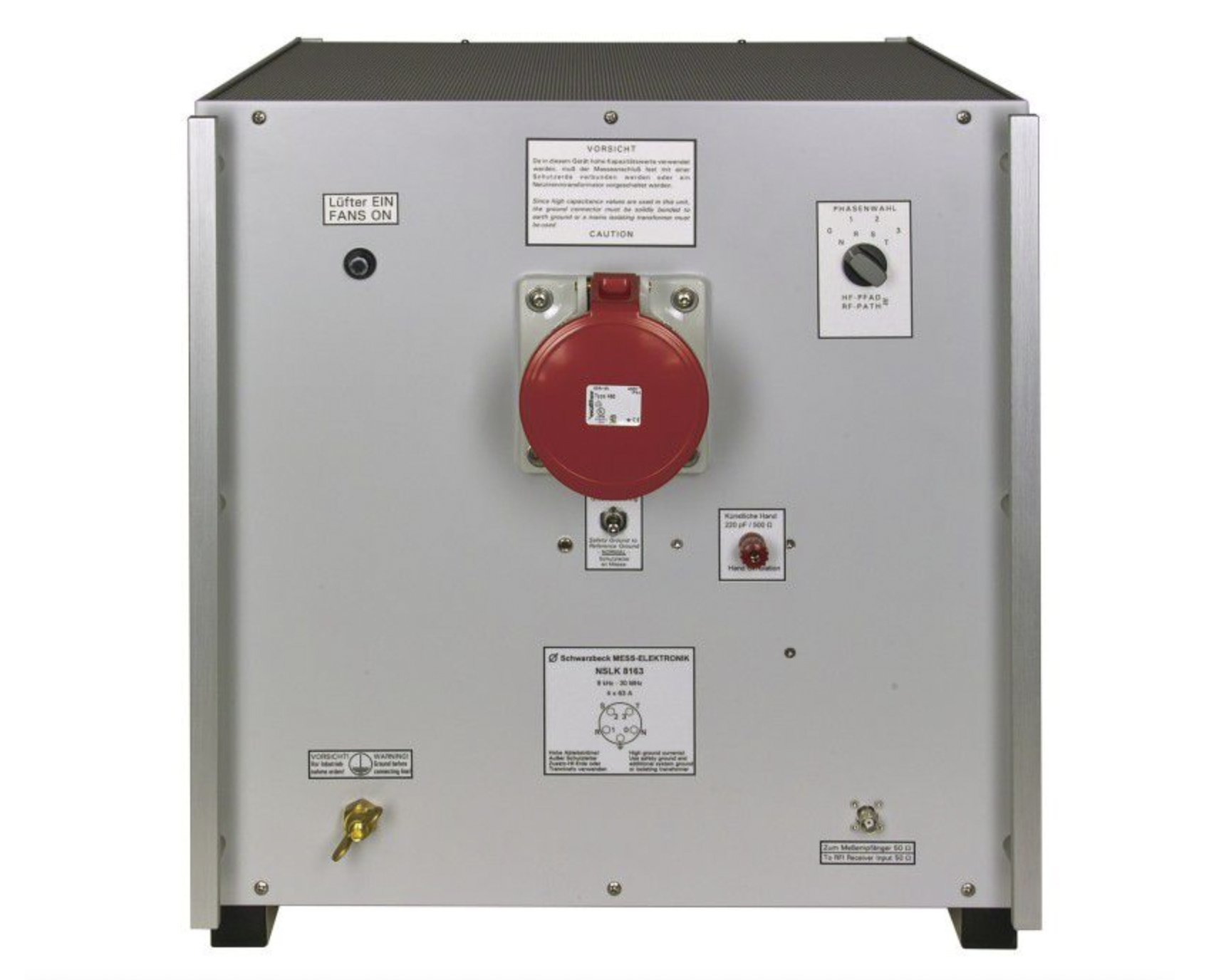

V-образный эквивалент сети Schwarzbeck NSLK 8163 с диапазоном частот от 9 кГц до 30 МГц
Подробнее
Описание
Эквивалент сети NSLK 8163 предназначен для ЭМС испытаний в радиусе 9 кГц – 30 МГц. Оборудование NSLK 8163 создано согласно стандартам, предназначенных для испытаний согласно VDE, CISPR-16-1-2. Schwarzbeck NSLK 8163 с V-LISN топологией способен тестировать между линией и «землей» несимметричное напряжение помех.
Функции эквивалента NSLK 8163
- Фильтрация/блокировка от сети питания ВЧ помех.
- Защита сети питания от помех, производящихся тестируемым устройством.
- Подача напряжения питания к тестируемому оборудованию от сети переменного/постоянного тока.
- Обеспечение нагрузки (ВЧ) для тестируемого оборудования с конкретным импедансом по стандарту ЭМС.
- Обнаружение напряжения помех, поступающего от тестового устройства, и отправка данного напряжения на приемник.
Характеристики
| Част. диапазон (номинал.) | 9 кГц – 30 МГц |
| Тип | V-образный |
| Ток максимальный | 4 х 63 А (CEE коннектор) |
| Напряжение максимальное | 400/700 В (AC) |
| 630 В (DC) | |
| Дроссель фильтра (предварит.) | 250 мкГн |
| Импеданс (имитация) | 50 Ом || 50 мкГн +5 Ом |
| Порты для испыт. оборудования | CEE socke |
| CEE Steckdose | |
| Порт для EMI приемника | BNC тип, 50 Ом |
| Порт для «искусственной руки» | разъем лабор. 4 мм (зажим винт. 6 мм), несъем |
| Общий вес | 40,8 кг |
| Габаритные размеры оборудования | 65 х 48 х 45 см |
Описание
Модели
| Модели | Описание |
| NSLK 8163 | Эквивалент сети с диапазоном частот от 9 кГц до 30 МГц |
