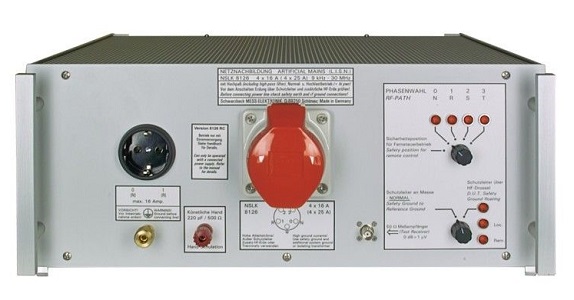

V-образный эквивалент сети Schwarzbeck NSLK 8126 с диапазоном частот от 9 кГц до 30 МГц.
Подробнее
Описание
Эквивалент сети NSLK 8126 предназначен для ЭМС испытаний в частотном радиусе 9 кГц – 30 МГц. Оборудование создано согласно стандартам, предназначенных для испытаний согласно CISPR 16-1-2 и VDE. NSLK 8126 с V-LISN топологией способен тестировать между линией и «землей» несимметричное напряжение помех.
Функции:
- Фильтрация/блокировка от сети питания ВЧ помех.
- Защита сети питания от помех, производящихся тестируемым устройством.
- Подача напряжения питания к тестируемому устройству от сети переменного/постоянного тока.
- Обеспечение нагрузки (ВЧ) для тестируемого оборудования с конкретным импедансом по стандарту ЭМС.
- Обнаружение напряжения помех, поступающего от тестового оборудования, и отправка данного напряжения на приемник.
Характеристики
| Част. диапазон (номинал.) | 9 кГц – 30 МГц |
| Тип | V-образный |
| Ток максимальный | 2 х 16 А (Schuko) |
| 4 х 16 (CEE) | |
| Напряжение максимальное | 250 В (AC) |
| 400 В (DC) | |
| Импеданс (имитация) | 50 мкГн +5 Ом || 50 Ом |
| Дроссель фильтра (предварит.) | 250 мкГн |
| Порт для приемника измерительного | BNC тип, 50 Ом |
| Порты подключения для испыт. оборудовани | CEE 7/4 F тип (розетка Schuko) |
| IEC 60309 3L+PE+N 16 A (CEKON розетка) | |
| Порт для «искусственной руки» | разъем лаб. 4 мм (зажим винтовой 6 мм), несъемный |
| Вес | 13 кг |
| Габариты | 47 х 45 х 19 см |
Описание
Модели
| Модели | Описание |
| NSLK 8126 | Эквивалент сети V-образный 9 кГц - 30 МГц |
