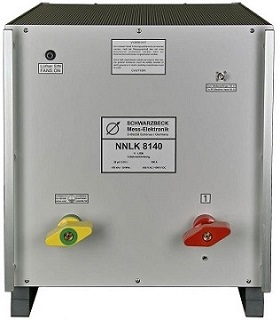

V-образный эквивалент сети Schwarzbeck NNLK 8140 с диапазоном частот от 9 кГц до 30 МГц.
Подробнее
Описание
Эквивалент сети NNLK 8140 предназначен для ЭМС испытаний в радиусе 150 (9) кГц – 30 МГц. Модель NNLK 8140 с V-образной LISN топологией способен тестировать между линия/«земля» несимметричное напряжение помех. Оборудование NNLK 8140 создано согласно стандартам, предназначенных для испытаний согласно CISPR-16-1-2.
Функции:
- Фильтрация/блокировка от сети питания ВЧ помех.
- Защита сети питания от помех, производящихся тестируемым устройством.
- Подача напряжения питания к тестируемому оборудованию от сети переменного/постоянного тока.
- Обеспечение нагрузки (ВЧ) для тестируемого оборудования с конкретным импедансом по стандарту ЭМС.
Характеристики
| Част. диапазон (ном.) | 150 кГц - 30 МГц |
| Част. диапазон (раб.) | 9 кГц - 30 МГц |
| Тип | V-LISN для одной линии |
| Ток максимальный | 800 А (непрерывный) |
| 1000 А (импульсный) | |
| Напряжение максимальное | 1000 В - DC |
| 1000 В, 500 В (400 Гц) - AC | |
| Импеданс | 50 мкГн || 50 Ом |
| Разъемы для питания эквивалента | 2 зажима (съемных), М16 x 1,5 |
| Разъемы для испытательного устройства | клеммы съемные, 16 мм |
| Порт для EMI приемника измерительного | BNC тип, 50 Ом |
| Вес | 55 кг |
| Габариты | 73,8 х 47,3 х 44,8 см |
Описание
Модели
| Модели | Описание |
| NNLK 8140 | V-образный эквивалент сети 9 кГц - 30 МГц |
