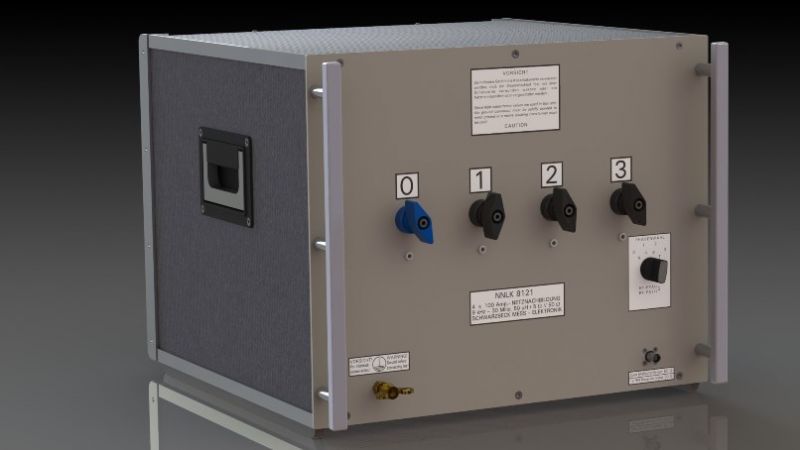

V-образный эквивалент сети Schwarzbeck NNLK 8121 с диапазоном частот от 9 кГц до 30 МГц.
Подробнее
Описание
Эквивалент сети NNLK 8121 предназначен для ЭМС испытаний в радиусе 9 кГц – 30 МГц. Оборудование создано согласно стандартам, предназначенных для испытаний согласно CISPR-16-1-2. V-образной эквивалент сети NNLK 8121LISN способен тестировать между линией и «землей» несимметричное напряжение помех.
Функции:
- Фильтрация/блокировка от сети питания ВЧ помех.
- Защита сети питания от помех, производящихся тестируемым устройством.
- Обеспечение нагрузки (ВЧ) для тестируемого оборудования с конкретным импедансом по стандарту ЭМС.
- Подача напряжения питания к тестируемому оборудованию от сети переменного/постоянного тока.
- Обнаружение напряжения помех, поступающего от тестового оборудования, и отправка данного напряжения на приемник.
Характеристики
| Част. диапазон (ном.) | 9 кГц - 30 МГц |
| Тип | V-образный |
| Ток максимальный | 4 х 50 А (непрерывный) |
| 4 х 100 А (импульсный) | |
| Напряжение максимальное | 250 В (AC) / 400 В (DC) |
| Дроссель предвар. фильтра | 250 мкГн |
| Импеданс | 50 мкГн +5 Ом || 50 Ом |
| Разъемы для испытательного устройства | зажимы 8 мм барашковые, несъемные |
| Порт для EMI приемника измерительного | BNC тип, 50 Ом |
| Вес | 33 кг |
| Габариты | 48 х 45 х 37 см |
Описание
Модели
| Модели | Описание |
| NNLK 8121 | V-образный эквивалент сети 9 кГц - 30 МГц |
