Описание

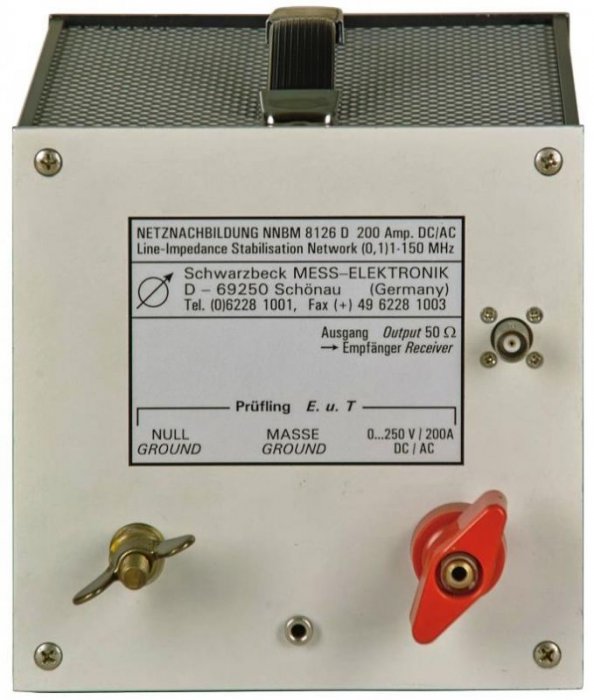

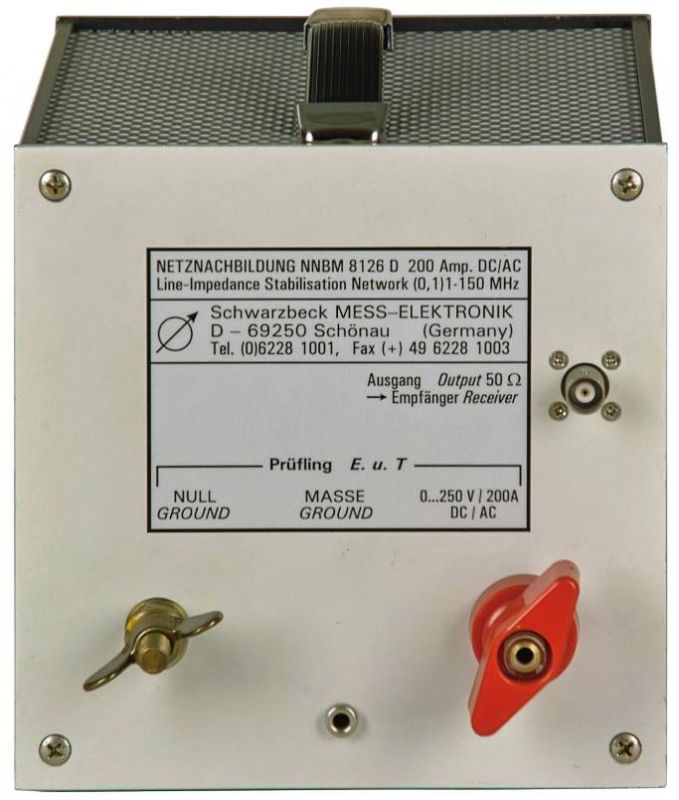

Основное применение несимметричного эквивалента сети NNBM 8126D это измерение помех транспортных средств, самолетов и судов в диапазоне частот 0,1 - 150 МГц. Характеристики импеданса выполнены в соответствии CISPR 16 (5 мкГн + 1 Ом) || 50 Ом. Номинальный ток 150 А (непр.), 200 A (кратков.). Испытываемое техническое средство соединяется к клеммовым разъемам на передней панеле.
Характеристики
Технические характеристики: |
|
Диапазон частот |
(0.1) 1 MГц - 150 MГц |
Макс. непр. ток |
150 A |
Макс. ток (огр. время) |
200 A |
Макс. напряжение (DC) |
500 В |
Макс. напряжение (AC 50/60 Гц) |
250 В |
Макс. напряжение (AC 400 Гц) |
110 В |
Импеданс |
(50 мкГн + 5 Ом)||50 Ом (+/- 10 %) |
DC-сопротивление mains-EuT |
не более 3.0 мВт |
Импеданс (50 Гц) |
4.2 мВт |
Импеданс (400 Гц) |
13 мВт |
Разъемы EuT |
резьбовой |
Габаритные размеры | 160 x 160 x 280 мм |
Масса | 2.8 кг |
Описание
Модели
Модели | Описание |
NNBM 8126D (NNBM 8126D) | Асимметричный эквивалент сети 5 мкГн||50 Ом, 200 А |
