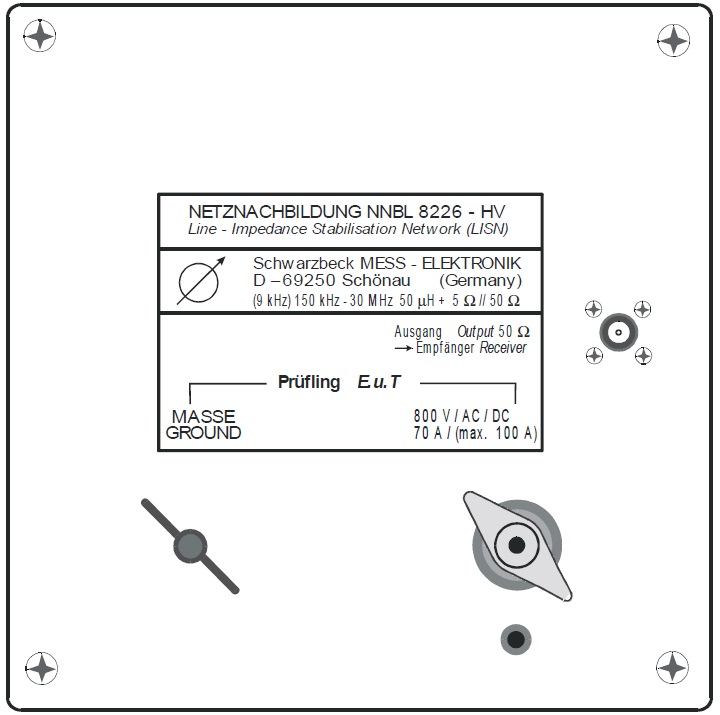

Эквивалент сети V-образный Schwarzbeck NNBL 8226-HV с диапазоном частот от 9 кГц до 100 МГц.
Подробнее
Описание
Эквивалент сети NNBL 8226-HV предназначен для ЭМС испытаний в частотном радиусе 150 кГц – 100 МГц (в рабочем режиме от 9 кГц). Оборудование создано согласно стандартам, предназначенных для испытаний: CISPR 16-1-2, MIL-STD-462, MIL-STD-461 F/E.
Функции:
- Фильтрация/блокировка от сети питания ВЧ помех.
- Защита сети питания от помех, производящихся тестируемым устройством.
- Обеспечение нагрузки (ВЧ) для тестируемого оборудования с конкретным импедансом по стандарту ЭМС.
- Подача NNBL 8226-HV напряжения питания к тестируемому оборудованию от сети переменного/постоянного тока.
- Обнаружение напряжения помех, поступающего от тестового оборудования, и отправка данного напряжения на приемник.
Характеристики
| Част. диапазон (ном.) | 150 кГц - 100 МГц |
| Част. диапазон (рабочий) | 9 кГц - 100 МГц |
| Тип | V-образный, для 1 (одной) линии |
| Ток максимальный | 70 А (непрерывный) |
| 100 А (импульсный) | |
| Напряжение максимальное | 800 В (DC) |
| 140 В (AC 400 Гц) | |
| 800 В (AC 50/60 Гц) | |
| Разъемы для соединения | барашковые зажимы (для ИТС и питания) |
| BNC (f) 50 Ом (подключение измерит. приемника) | |
| Импеданс | 50 мкГн +5 Ом || 50 Ом±20 % |
| Сопротивление на зажимах питания (пост. ток) | 10 мОм |
| Вес | 4,5 кг |
| Габариты | 26 х 22 х 22 см |
Описание
Модели
| Модели | Описание |
| NNBL 8226-HV | Эквивалент сети V-образный 9 кГц – 100 МГц |
