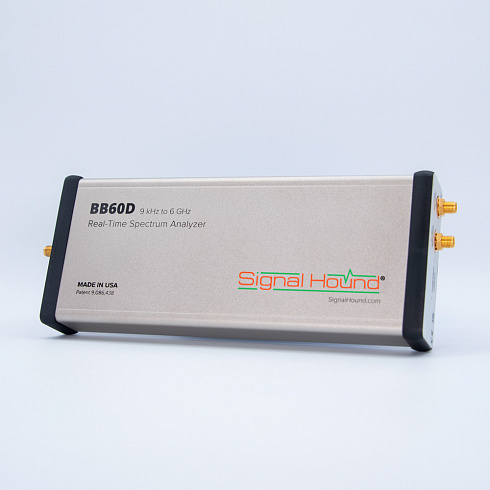

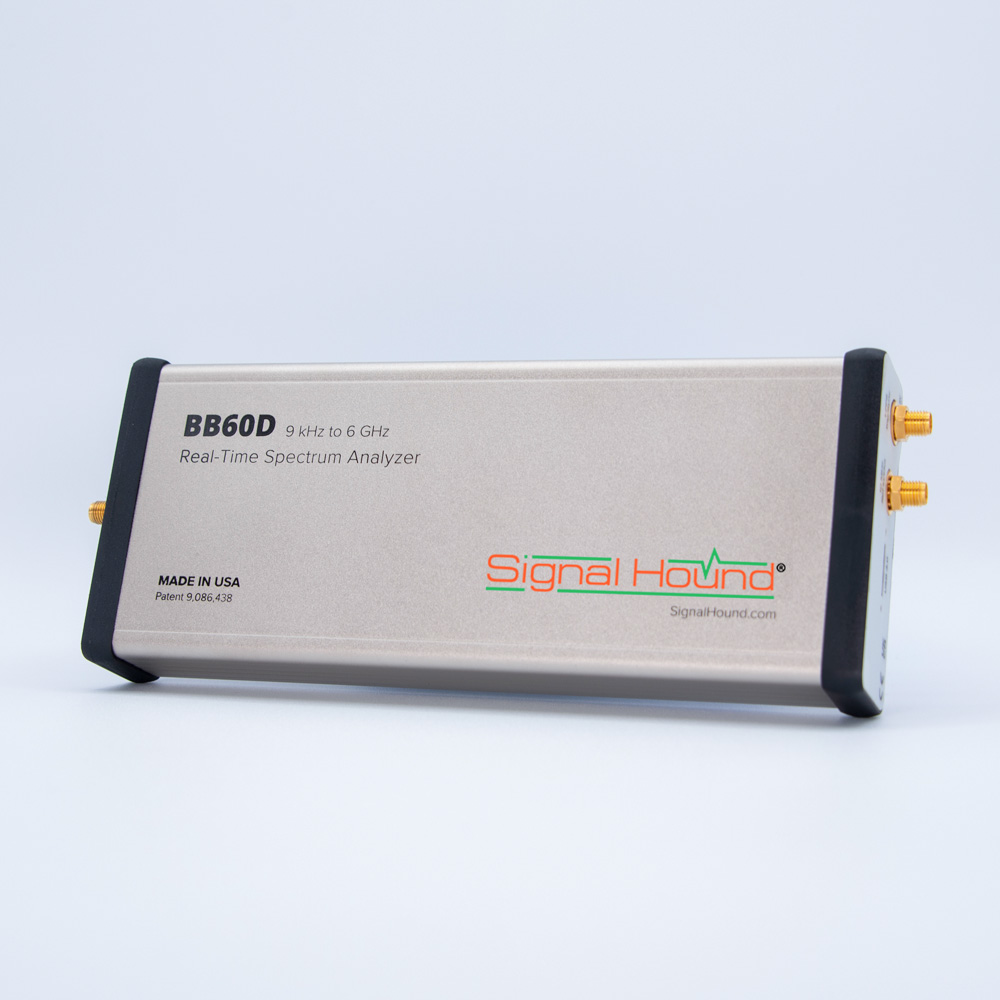

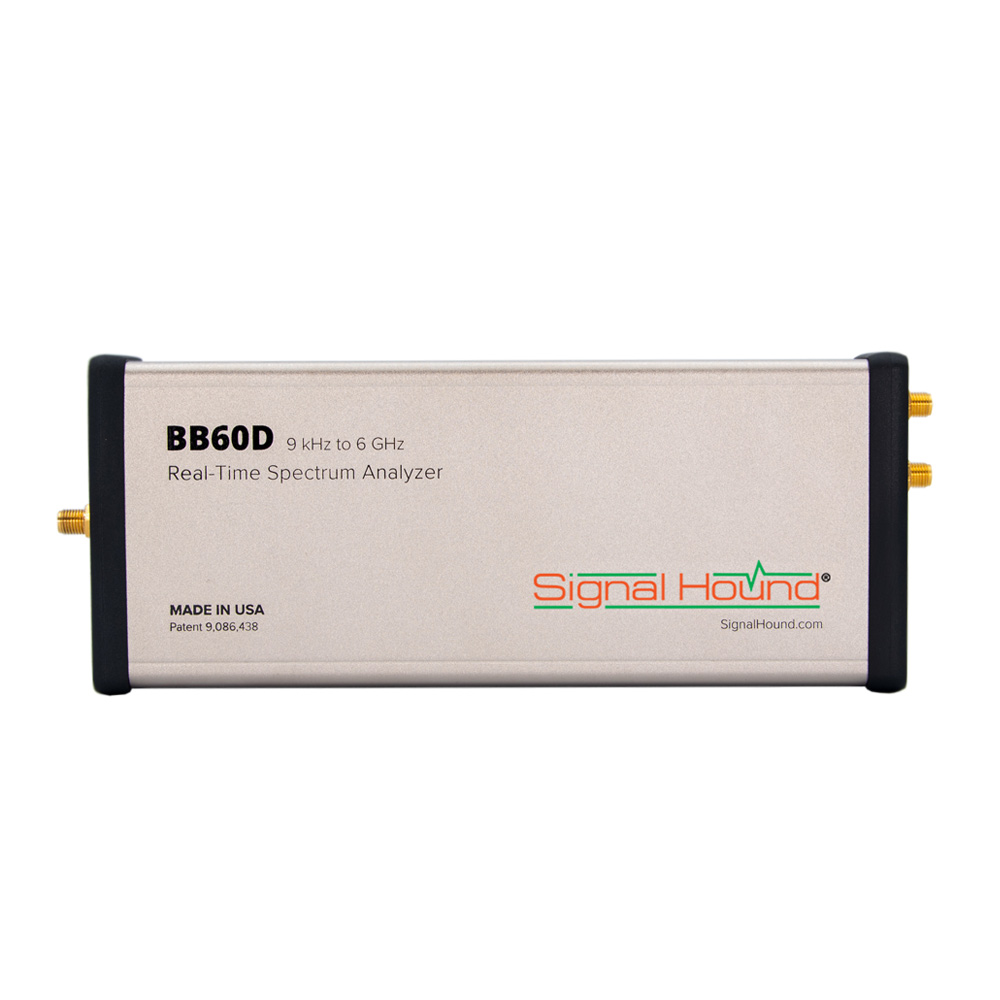

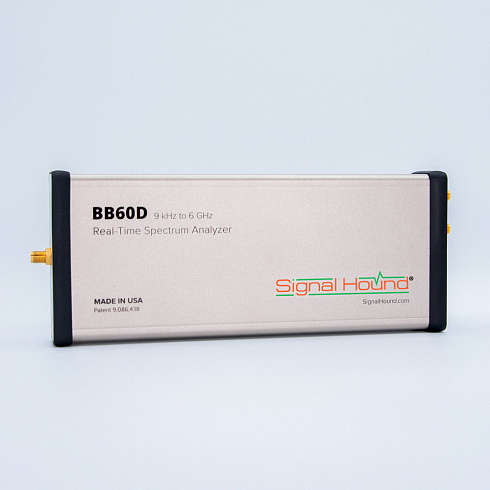

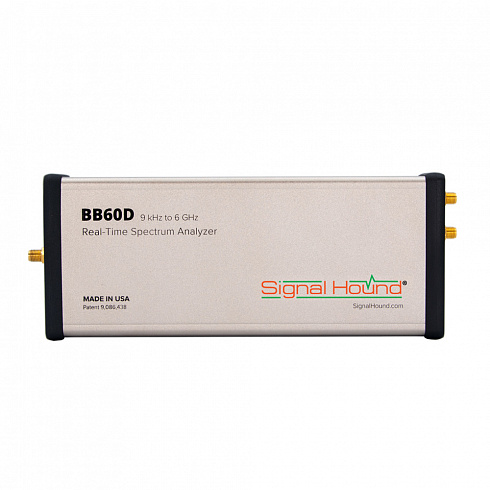

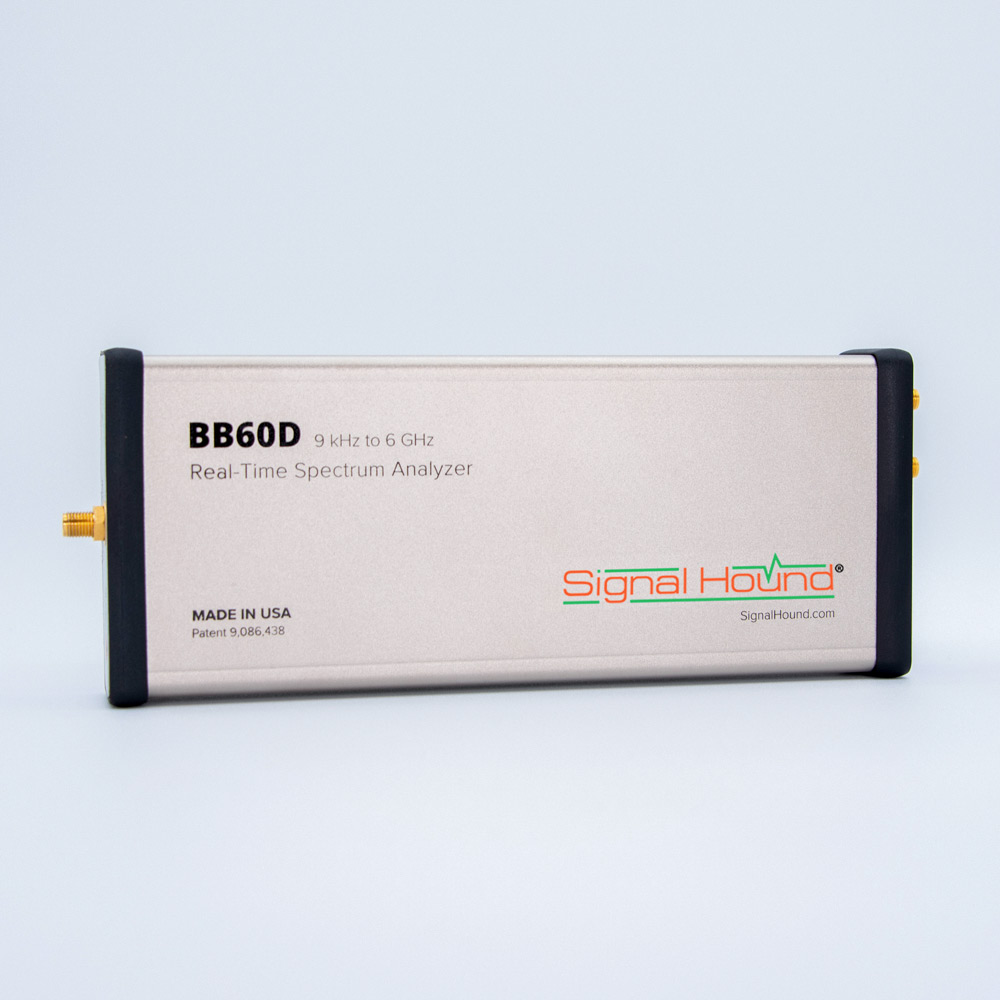

Signal Hound BB60D
с диапазоном от 9 кГц до 6 ГГц
BB60D обладает теми же характеристиками, что и популярный BB60C, но предлагает на 10 дБ больше динамического диапазона и преселекторные фильтры от 130 МГц до 6 ГГц.

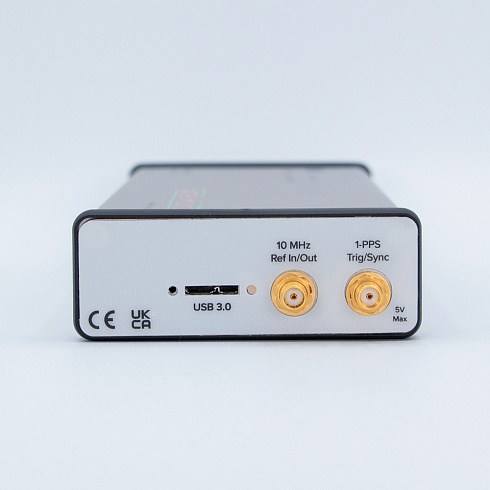

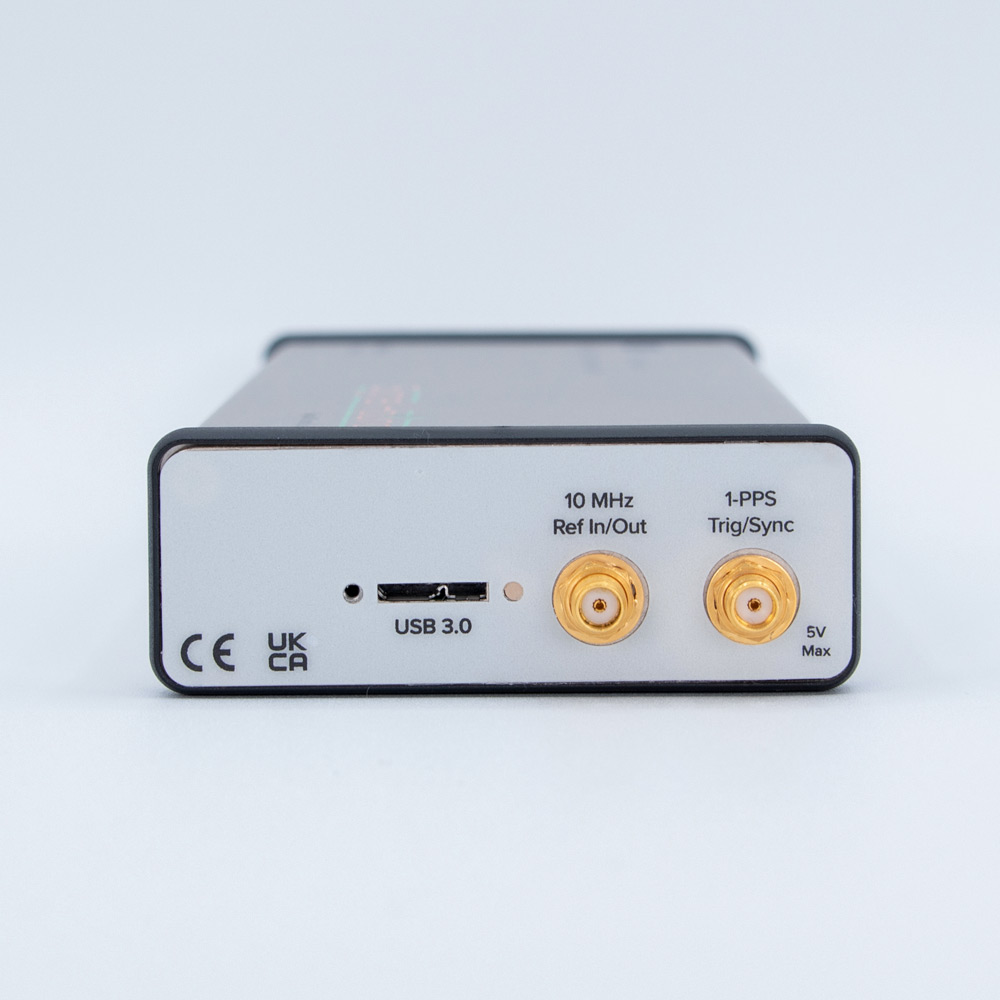

Высокоскоростной анализатор спектра с частотой 6 ГГц, работающий в режиме реального времени, BB60D передает 140 МБ/с оцифрованного РЧ-сигнала на ваш ПК через USB 3.0, обеспечивая мгновенную полосу пропускания 27 МГц и развертку со скоростью 24 ГГц/с. Добавьте высокоскоростной жесткий диск к своему ПК или ноутбуку (постоянная скорость записи 250 МБ/с), и BB60D будет работать как ВЧ-рекордер, передавая на диск до 80 миллионов отсчетов ПЧ в секунду или 40 миллионов отсчетов I/Q.
Спектральный анализ может быть выполнен с помощью BB60D с использованием собственного интерфейса прикладного программирования (API), который может выполнять до 1,2 миллиона спектров БПФ или 320 миллионов точек БПФ каждую секунду, передавая данные спектра в режиме реального времени в приложение с графическим интерфейсом Spike или в ваше собственное программное приложение.
Анализ сигналов с помощью BB60D в перегруженной среде упрощает работу по выявлению целевых слабых сигналов в присутствии сильных близлежащих сигналов. При опорном уровне -30 дБм вы можете видеть все вплоть до DANL. Повышенная избирательность и улучшенный динамический диапазон делают BB60D выдающимся инструментом для анализа спектра и записи РЧ.
Программное обеспечение анализатора спектра Spike входит в комплект поставки BB60D. Множественные виды анализа, отображение сохранения цвета с ускорением графического процессора, а также возможности картирования LTE и RF — это лишь некоторые из основных функций флагманского ПО для анализаторов.
| FREQUENCY | |
| Range | 9 kHz to 6.0 GHz |
| Streaming calibrated I/Q data | 4 kHz to 27 MHz of selectable IF bandwidth that is amplitude corrected |
| Resolution Bandwidths (RBW) | 10 Hz to 10 MHz |
| Internal Timebase Accuracy | ±1ppm per year |
| Sweep Speed (RBW ≥30 kHz) | 24 GHz/sec |
| VSWR | < 1.4 typical |
| AMPLITUDE (RBW ≤100 KHZ) | |
| Range | +10 dBm to Displayed Average Noise Level (DANL) |
| Absolute Accuracy | ±2.0 dB (arbitrary & non-native RBW's) |
| +2.0dB/–2.6dB (native RBW's-faster DSP) | |
| DISPLAYED AVERAGE NOISE LEVEL | |
| Input Frequency Range | DANL |
| 9 kHz to 500 kHz | –140dBm/Hz |
| 500 kHz to 30 MHz | –154dBm/Hz |
| 30 MHz to 6 GHz | –158dBm/Hz + 1.0dB/GHz |
| RESIDUAL RESPONSES: REF LEVEL ≤ -30dBm, 0dB ATTENUATION | |
| Input Freq. Range | 500 kHz to 6 GHz |
| Residual Level | –120dBm |
| LO LEAKAGE | ≤ –80 dBm |
| PHASE NOISE AT 1 GHz | |
| Frequency Offset | dBc/Hz |
| 100 Hz | –80 |
| 1 kHz | –90 |
| 10 kHz | –93 |
| 100 kHz | –97 |
| 1 MHz | –117 |
| SPURIOUS & IMAGE REJECTION (any ref level from -30dBm to +10dBm, using 5dB increments and input signal 10dB below ref level) [Auto ATTEN, ≤30kHz RBW] | |
| Input Frequency Range | 9kHz to 6GHz |
| Spurious Level | –50dBc |
| IP2 (-10dBm ref level) | |
| 100 k-30 M | +55 dBm |
| 30 M-130 M | +36 dBm |
| 130M-6 GHz | +55 dBm |
| IP3 (-10dBm ref level) | +10 dBm |
| SYNCHRONIZATION (≤ 20MHz IBW) | 1 PPS GPS input port enables ±50ns time stamping |
