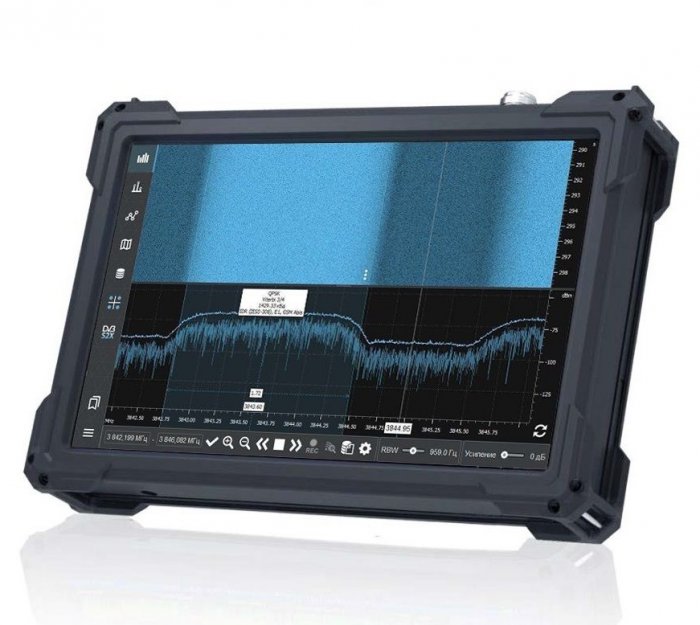

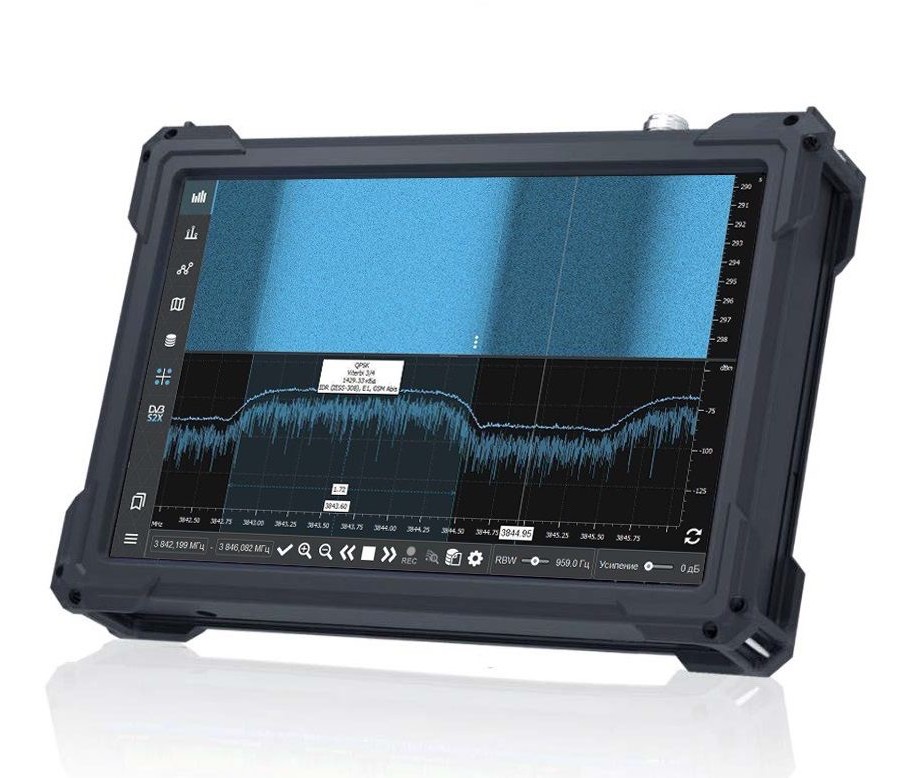

Серия SDR-M - это портативный анализатор спектра в реальном времени с 10,1-дюймовым сенсорным экраном и встроенными аккумуляторами - более 3 часов в режиме ожидания. Вес модели составляет всего 1,5 кг, но она охватывает диапазон частот от 9 кГц до 40 ГГц, полосу анализа до 100 МГц и скорость развертки до 890 ГГц/с. Модель SDR-M оснащена стандартным предусилителем и используется в широком диапазоне сценариев, таких как анализ спектра, фазовый шум, нулевой диапазон, OBW, аналоговая демодуляция, цифровая демодуляция. Она предоставляет инженерам хороший и надежный анализатор радиочастот.
Анализаторы спектра сигнала реального времени обеспечивают синхронизацию по радиочастотным сигналам, анализ в частотной, временной областях и области модуляции, а также запись результатов в память. Они позволяют надёжно обнаруживать и определять характеристики быстроизменяющихся радиочастотных сигналов.
Прибор построен на базе передовых технологий цифровой обработки сигналов:
- Широкий диапазон частот: от 9 кГц до 40 ГГц в одном портативном корпусе
- Высококлассный тракт: Супергетеродинная архитектура цифрового приемника с 14-сегментным предфильтром и стандартным встроенным предусилителем
- Максимальная чистота сигнала: Подавление зеркального канала и промежуточной частоты (ПЧ) составляет более 90 дБ
- Полоса анализа: 100 МГц с возможностью регулировки частоты дискретизации
- Высокая скорость: Скорость развертки достигает 890 ГГц/с, что позволяет мгновенно сканировать широкие диапазоны
- Аппаратная база: Цифровая обработка сигналов (DSP) реализована на базе мощных ПЛИС (FPGA).
| Модель | Частота | Фазовый шум (tpy.) | Пропускная способность | 1 ГГц DANL | Скорость развертки |
| SDR-M09 | 9 кГц~9,5 ГГц | -100 дБн/Гц | 100 МГц | -168 дБм/Гц | 830 ГГц/с |
| SDR-M20 | 9 кГц~20 ГГц | -100 дБн/Гц | 100МГц | -168 дБм/Гц | 890 ГГц/с |
| SDR-M40 | 9 кГц~40 ГГц | -99 дБн/Гц | 100 МГц | -161 дБм/Гц | 576 ГГц/с |
| Спектральный анализ в реальном времени | |||
|
БПФ-анализ (FFT Analysis) |
Механизм БПФ с переменной точкой, реализованный с помощью FPGA. Поддерживаются сжатие частоты кадров и обнаружение трассировки. Между кадрами БПФ строго нет разрывов и перекрытий. |
||
|
Частота обновления БПФ=10^9 нс/(N*D*8 нс); POI = 2*N*D*8nsN — количество точек БПФ (2048, 1024,512,256,128,64,32), а D — коэффициент десятичной дроби (1, 2, 4, 8...) |
|||
| Типичные настройки | Частота обновления БПФ | POI | |
| Н = 2048, Д = 1 | 61035 раз в секунду | 32,768 нас | |
| Н = 32, Д = 1 | 3 906 250 раз в секунду | 0,512 нас | |
|
Полоса пропускания в режиме реального времени (Real-time Analysis Bandwidth) |
100 МГц | ||
| Оконные функции(Window Function) | B-Nuttall，FlatTop | ||
| Полоса разрешения |
от 14,73 МГц до 3,59 кГц (окно Flattop); от 7,81 МГц до 1,90 кГц (окно B-Nuttall); 13 диапазонов для каждого типа окна. |
||
|
Разрешение по амплитуде (Amplitude Resolution) |
0,75 дБ | ||
| Общие параметры | |
| Характеристики источника питания | USB PD 20 В 3,25 АТип коннектора USB Type-C (1) |
| Разъем передачи данных | Type-C (2), формат USB3.0 с обратной совместимостью USB2.0 с понижением скорости |
| RF вход | N (F) (SDR-M09/20), 2.4mm (SDR-M40), входное сопротивление 50 Ом |
| Вход внешнего эталонного тактового сигнала | MMCX (F) (1), амплитуда ≥ 1,5 В (размах), входное сопротивление 330 Ом |
| Выход внешнего эталонного тактового сигнала | Встроенный в MUXIO, CMOS 3,3 В, программируемое включение/выключение |
| Внешний триггерный вход | Встроенный в MUXIO, CMOS 3,3 В, вход: высокий импеданс |
| Внешний триггерный выход | Интегрирован в MUXIO, CMOS 3,3 В. |
| Аналоговый выход ПЧ | MMCX(F)(2), максимальная выходная мощность – 25 дБм, выходное сопротивление 50Ом |
| Модели | Описание |
| SDR-M09 | Анализатор спектра реального времени со встроенным монитором 9 кГц - 9,5 ГГц |
| SDR-M20 | Анализатор спектра реального времени со встроенным монитором 9 кГц - 20 ГГц |
| SDR-M40 | Анализатор спектра реального времени со встроенным монитором 9 кГц - 40 ГГц |
