Модули расширения частотного диапазона Saluki серии SAV82407 с диапазоном до 500 ГГц
Подробнее
Описание

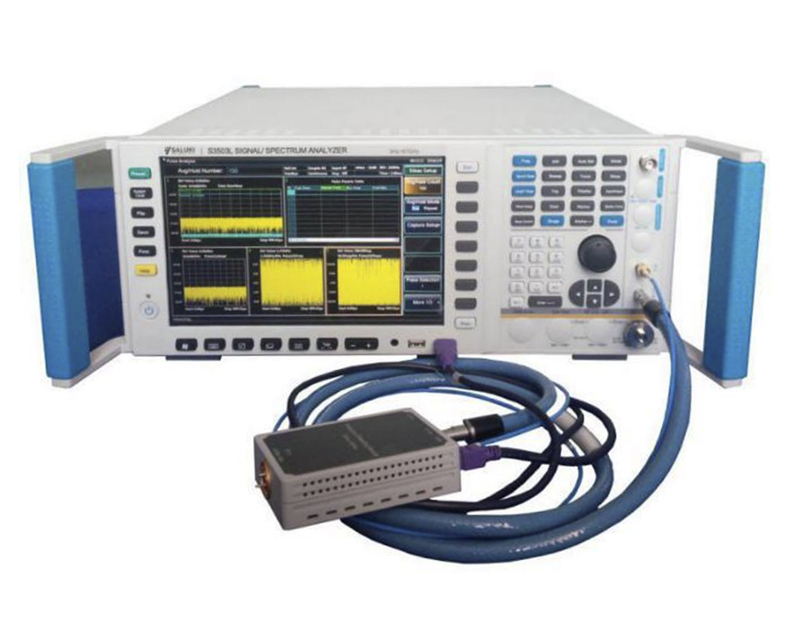

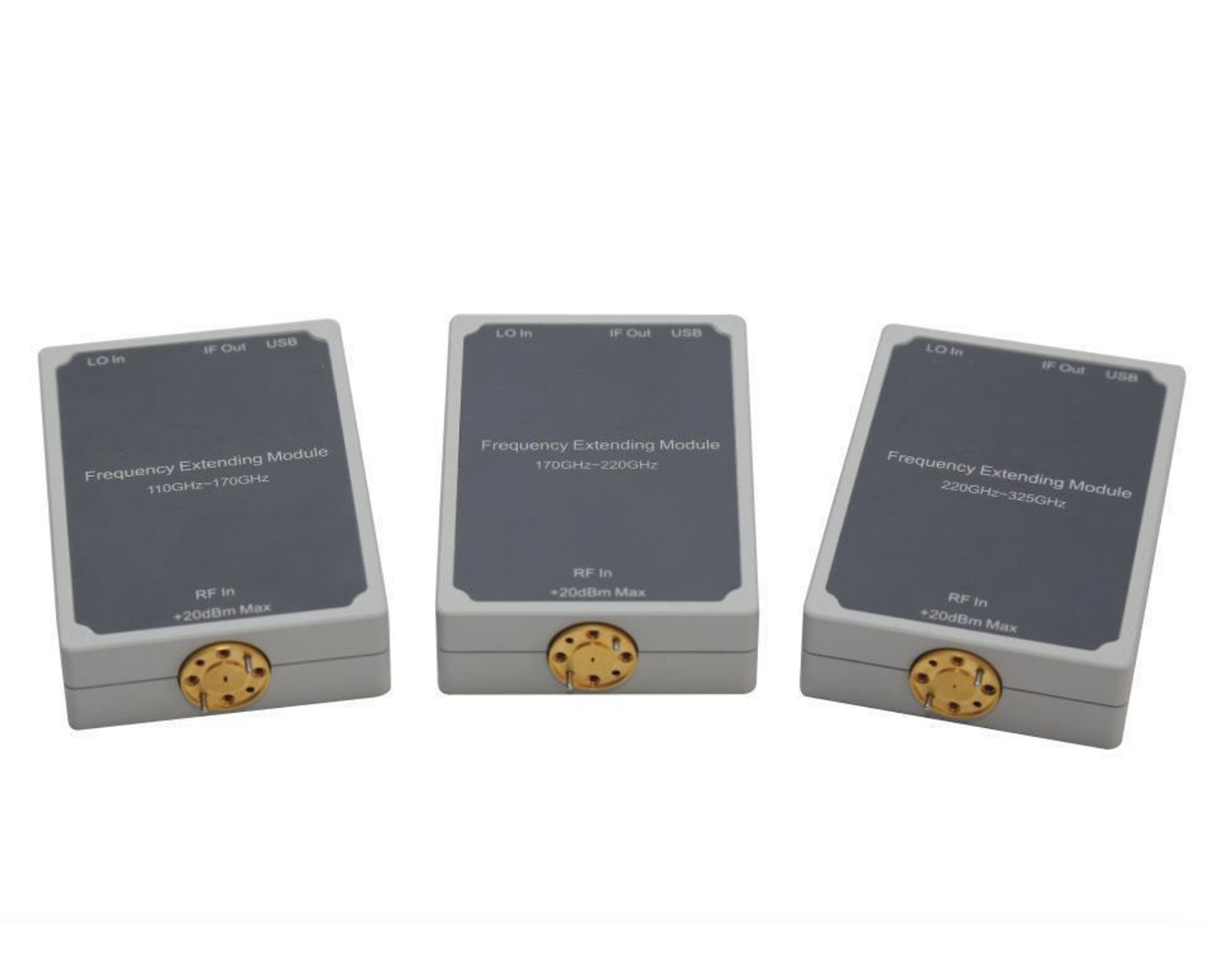

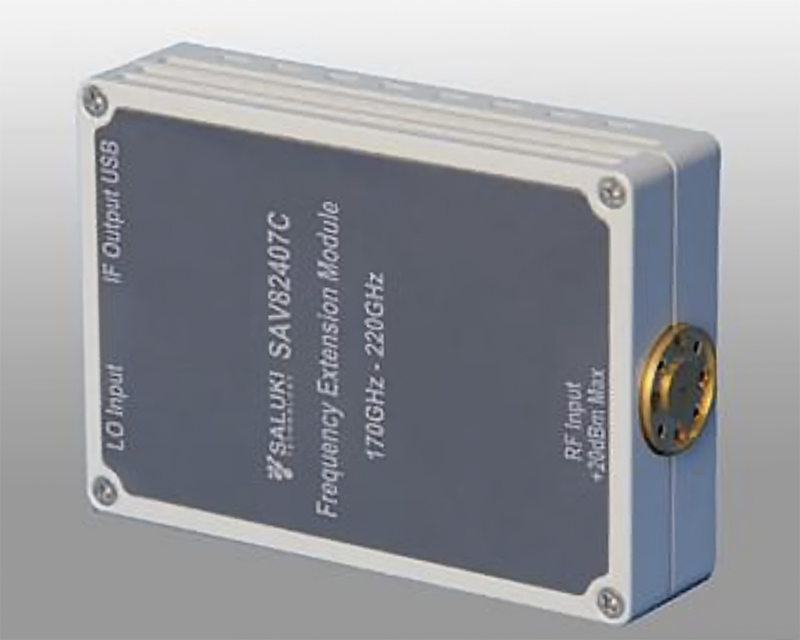

Модули расширения частотного диапазона анализаторов спектра серии SAV82407 разработаны для использования с анализаторами серии S3503 и переводят эти анализаторы в разряд миллиметровых.
Основные особенности
- Диапазон частот: 50 ГГц - 500 ГГц
- Низкий уровень потерь на преобразование
- Малый размер и низкий вес
- Точные измерения амплитуды обеспечиваются широким диапазонам регулировок мощности локального осциллятора
- Автоматическая конфигурация через порт smart USB на анализаторе спектра S3503
Типовое использование:
- Совместная работа с анализаторами спектра для осуществления анализа сигналов в миллиметровой области
Характеристики
| Технические характеристики | S82407 | S82407NB | S82407A | S82407B | S82407C | S82407D | S82407R |
| Диапазон частот (ГГц) | от 50 до 75 | от 60 до 90 | от 75 до 110 | от 110 до 170 | от 170 до 220 | от 220 до 325 | от 325 до 500 |
|
Bходной ВЧ разъем (Выход волновода/фланец) |
WR15/ UG385U | WR12/ UG387U-M | WR10/ UG387U-M | WR6/ UG387U-M | WR5/ UG387U-M | WR3/ UG387U-M | WR2.2/ UG387U-M |
| Номер гармоники | 5 | 6 | 7 | 9 | 7 | 9 | 24 |
| Потери преобразования частоты (максимум, дБ) | 28 | 28 | 32 | 38 | 42 | 50 | 30 |
|
Средний уровень шума (максимум, дБм/Гц) |
-132 | -132 | -130 | -120 | -115 | -110 | -125 |
| Диапазон мощности ЛО (дБм) | 8-12 | 8-12 | 8-12 | 8-12 | 8-12 | 8-12 | 8-12 |
| Макс. входная ВЧ мощность (дБм) | 20 | 20 | 20 | 20 | 20 | 20 | 20 |
Общая информация
| Потребляемая мощность | S82407/A/B/C/D: ≤5 Вт; |
| S82407R: ≤30 Вт | |
| Экологическая адаптивность | Соответствует требованиям, предъявляемым к оборудованию уровня 3 в GJB3947A-2009. |
| Диапазон температур | Рабочая температура: 0℃- 50℃, температура хранения ፦40℃ - +70℃ |
| Безопасность | Соответствует требованиям безопасности пункта 3.10 GJB3947A-2009. |
| Размер (максимальный, Ш×В×Г) | S82407/A/B/C/D: 72 мм × 26 мм × 112 мм; |
| S82407R: 120 мм × 85 мм × 240 мм. | |
| Тип интерфейса | ВЧ интерфейс: стандартный прямоугольный волноводный выход |
| ПЧ интерфейс: SMA (розетка), 50 Ом | |
|
Интерфейс ЛО: 2,4 мм коаксиальный (розетка), 50 Ом (82407R 3,5 мм коаксиальный) |
|
| (розетка)) | |
| Коммуникационный интерфейс: Mini USB (розетка, USB2.0) | |
| Вес | S82407/A/B/C/D: ≤350 г; |
| S82407R: ≤5 кг |
Описание
| Опции | Описание |
| S82407-H01 | 2,4 мм ВЧ кабель |
| S82407-H02 | SMA ВЧ кабель |
| S82407-H03 | Адаптер |
Модели
| Модели | Описание |
| S82407 | Модуль расширения частоты От 50 ГГц до 75 ГГц |
| S82407A | Модуль расширения частоты от 75 ГГц до 110 ГГц |
| S82407B | Модуль расширения частоты от 110 ГГц до 170 ГГц |
| S82407C | Модуль расширения частоты от 170 ГГц до 220 ГГц |
| S82407D | Модуль расширения частоты от 220 ГГц до 325 ГГц |
| S82407R | Модуль расширения частоты от 325 ГГц до 500 ГГц |
