Модули расширения Saluki серии SAV364X с диапазоном от 40 ГГц до 500 ГГц
Подробнее
Описание

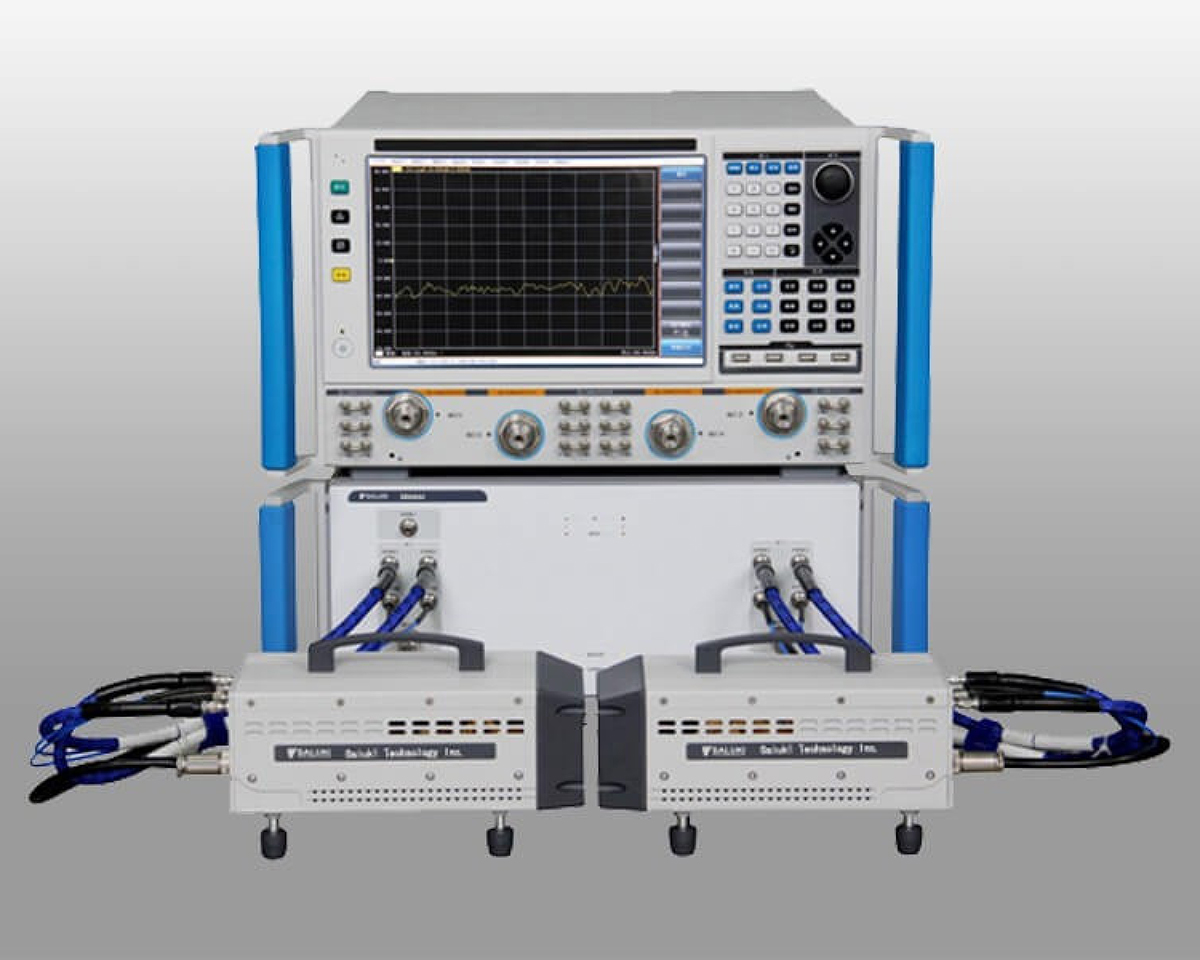

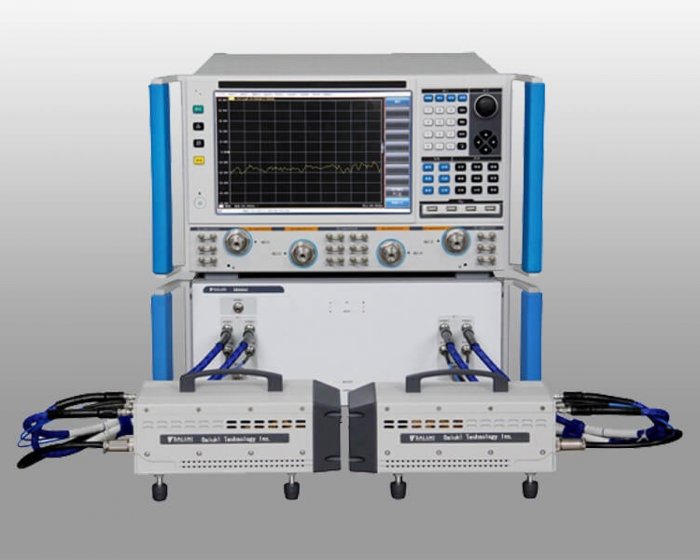

Модули тестирования S-параметров Saluki серии SAV364X представляют собой расширители частоты векторного анализатора цепей верхнего уровня. Модуль тестирования S-параметров вместе с анализатором цепей и контроллером миллиметровых модулей используется для построения системы векторных измерений параметров цепей (для измерения S-параметров) миллиметрового диапазона длин волн.
Основные особенности:
- Диапазон частот: 40 ГГц - 500 ГГц
- Несколько методов калибровки
- 2-х портовые измерения с помощью контроллера расширителей частоты
Характеристики
| Технические характеристики модулей расширения 3643X | ||||||||||
| Модель | 3643K | 3643NA | 3643P | 3643QA | 3643Q | 3643SA | 3643R | 3643S | 3643ТА | 3649B |
| Диапазон частот | 40 ГГц - 60 ГГц | 50 ГГц - 75 ГГц | 75 ГГц - 110 ГГц | 90 ГГц - 140 ГГц | 110 ГГц - 170 ГГц | 140 ГГц - 220 ГГц | 170 ГГц - 260 ГГц | 220 ГГц - 325 ГГц | 260 ГГц - 400 ГГц | 325 ГГц - 500 ГГц |
| Выходная мощность | ≥ +6 дБм | ≥+5 дБм | ≥+5 дБм | ≥+3 дБм | ≥-1 дБм | ≥-9 дБм | ≥-10 дБм | ≥-13 дБм | ≥-20 дБм | ≥-23 дБм |
| Динамический диапазон (дБ) | ≥100 | ≥100 | ≥100 | ≥100 | ≥100 | ≥100 | ≥100 | ≥95 | ≥80 | ≥80 |
| Отслеживание отражения (дБ) | ±0,12 | ±0,12 | ±0,12 | ±0,15 | ±0,15 | ±0,25 | ±0,2 | ±0,2 | ±0,3 | ±0,3 |
| Отслеживание передачи (дБ) | ±0,12 | ±0,12 | ±0,12 | ±0,15 | ±0,15 | ±0,25 | ±0,2 | ±0,2 | ±0,3 | ±0,3 |
| Эффективная направленность (дБ) | ≤ -35 | ≤ -35 | ≤ -35 | ≤ -34 | ≤ -34 | ≤ -30 | ≤ -25 | ≤ -25 | ≤ -20 | ≤ -20 |
| Эффективное согласование источника (дБ) | ≤ -35 | ≤ -35 | ≤ -35 | ≤ -34 | ≤ -34 | ≤ -30 | ≤ -25 | ≤ -25 | ≤ -20 | ≤ -20 |
| Эффективное согласование нагрузки (дБ) | ≤ -35 | ≤ -35 | ≤ -35 | ≤ -34 | ≤ -34 | ≤ -30 | ≤ -25 | ≤ -25 | ≤ -20 | ≤ -20 |
| Интерфейс | WR19 | WR15 | WR10 | WR8.0 | WR6.5 | WR5.1 | WR4.3 | WR3.4 | WR2.8 | WR2.2 |
| Импеданс 1 Ом | Импеданс 1 Ом | Импеданс 1 Ом | Импеданс 1 Ом | Импеданс 1 Ом | Импеданс 1 Ом | Импеданс 1 Ом | Импеданс 1 Ом | Импеданс 1 Ом | Импеданс 1 Ом | |
| Рабочее напряжение | 12 В пост. тока@2А | 12 В пост. тока@2А | 12 В пост. тока@2А | 12 В пост. тока@2А | 12 В пост. тока@2А | 12 В пост. тока@2А | 12 В пост. тока@2А | 12 В пост. тока@2А | 12 В пост. тока@2А | 12 В пост. тока@2А |
| Габаритные размеры, мм | 120*90*240 | 120*90*240 | 120*90*240 | 120*90*240 | 120*90*240 | 120*90*240 | 120*90*240 | 120*90*240 | 120*90*240 | 120*90*240 |
| Источник питания | SAV3644A / 45 A / 46 A: 12 В постоянного тока, 2A SAV3649 / 49 A: 12 В постоянного тока, 3 A |
| Размер (Д × В × Ш) | SAV364X: 120 × 90 × 240 мм SAV3640: 426 x 177 x 460 мм |
Описание
Модели
| Модели | Описание |
| 3643K | Модули расширения 40 ГГц - 60 ГГц |
| 3643NA | Модули расширения 50 ГГц - 75 ГГц |
| 3643P | Модули расширения 75 ГГц - 110 ГГц |
| 3643QA | Модули расширения 90 ГГц - 140 ГГц |
| 3643Q | Модули расширения 110 ГГц - 170 ГГц |
| 3643SA | Модули расширения 140 ГГц - 220 ГГц |
| 3643R | Модули расширения 170 ГГц - 260 ГГц |
| 3643S | Модули расширения 220 ГГц - 325 ГГц |
| 3643ТА | Модули расширения 260 ГГц - 400 ГГц |
| 3649B | Модули расширения 325 ГГц - 500 ГГц |
