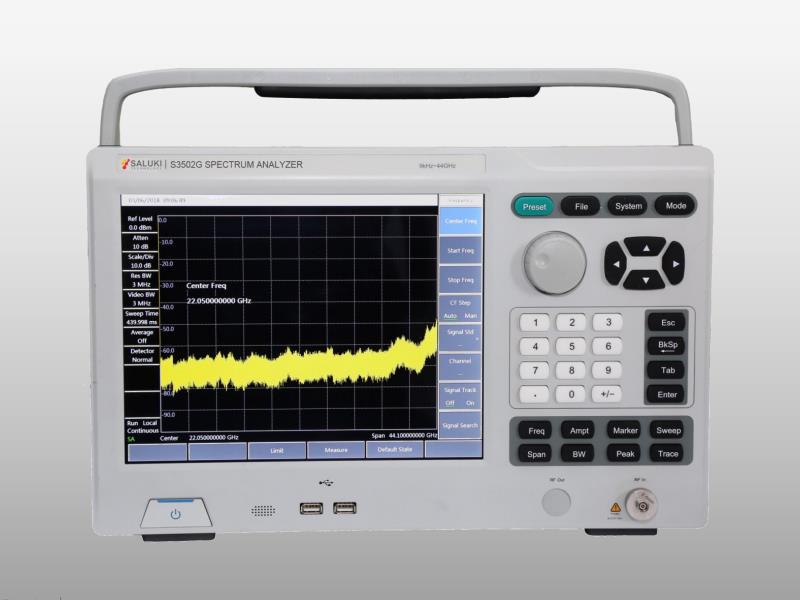

Анализаторы спектра Saluki серии S3502 сделаны в компактном портативном корпусе и имеют низкий вес, малую потребляемую мощность и удобство переноски. Серия анализатора спектра S3502 в настоящее время состоит из 4 приборов.
Основные особенности:
- Широкий диапазон частот: 9 кГц - 44 ГГц
- Полосы фильтров ПЧ: 1 Гц - 10 МГц
- Низкий уровень собственных шумов, до -163 дБм в полосе разрешения 1 Гц (тип.)
- Превосходный фазовый шум: ≤-106 дБн/Гц при отстройке 100 кГц и несущей 1 ГГц
- Экстремально высокую скорость сканирования: < 20 мс на полосу в 1 ГГц
- Гибкие возможности для удаленного использования и дружественный интерфейс пользователя
- Различные функции и режимы измерений
- Портативный корпус, который удобно переносить и размещать
- 12,1" сенсорный ЖК экран высокой яркости облегчает работу
Анализатор спектра Saluki серии S3502 сделаны в компактном портативном корпусе и имеют низкий вес, малую потребляемую мощность и удобство переноски. Технология интегрированного дизайна миниатюрного широкополосного приемника миллиметрового диапазона, технология ФАПЧ, основанная на широкополосном ГУН, полностью цифровая технология модуля промежуточной частоты и технология создания композитной многослойной печатной платы являются индикаторами прибора с характеристиками высокого уровня, обеспечивающими экономическую эффективность продукта. Серия анализатора спектра S3502 в настоящее время состоит из 4 приборов. Весь спектр приборов данной серии оборудован предусилителями, что обеспечивает очень высокую чувствительность приемного тракта на любой частоте рабочего диапазона. В качестве индикаторов своих высоких характеристик приборы имеют превосходный средний уровень шума, низкий уровень фазового шума, а также высокую скорость сканирования. Помимо своих основных функций, прибор имеет опциональные режимы измерений, включая анализатор интерференций, сканер каналов, АМ/ЧМ/ФМ анализатор и измеритель мощности, а также разнообразные измерения, включая мощность в канале, занимаемую полосу частот, мощность в соседнем канале, аудио демодуляции, маску эмиссий и измерение отношения несущей к шуму. Эти анализаторы можно использовать для тестирования и обслуживания в авиации, космической техники, беспроводных системах связи, а также для работы с радарами, разработки и производства различных электронных устройств, научных исследований и обучения.
Тестирование компонентов и устройств
Анализаторы спектра серии S3502 можно использовать для тестирования и индикации таких параметров, как коэффициент усиления, АЧХ, потери преобразования частоты и вносимые потери таких компонентов и модулей, как усилители, фильтры, смесители, аттенюаторы, кабели и направленные ответвители.
Тестирование и диагностика передатчиков и приемников
Анализаторы спектра серии S3502 имеют ряд режимов работы, включая анализатор спектра, анализатор интерференций, анализатор АМ/ФМ/ЧМ, измеритель мощности, канальный сканер, а также имеют ряд измерений, включая мощность в канале, занимаемую полосу частот, мощность в соседнем канале, маску эмиссий, измерение отношения несущей к шуму и напряженность поля; таким образом, приборы могут обеспечивать всесторонний анализ спектра и диагностику передатчиков и приемников.
| Параметр | Значения | |
| Диапазон частот |
S3502D: 9 кГц - 20 ГГц S3502E: 9 кГц - 26,5 ГГц S3502F: 9 кГц - 32 ГГц S3502G: 9 кГц - 44 ГГц |
|
| Разрешение по частоте | 1 Гц | |
| Опорная частота | Номинальная частота | 10 МГц |
| Погрешность по частоте | Срок после последней калибровки × скорость старения + температурная стабильность + точность калибровки | |
| Скорость старения | ±5×10-7/год | |
| Температурная стабильность | ±1×10-7 (0 °C - 50 °C, по отношению к 25±5 °C) | |
| Начальная точность калибровки | ±3×10-7 | |
| Точность отсчета частоты | ± (отображаемая частота × ошибка опорной частоты +2% × ширина развертки + 10% × ширину полосы пропускания ПЧ) | |
| Развертка по частоте | Диапазон | 10 мкс - 600 с (нулевая развертка) |
| Точность | ±2,00 % (нулевая развертка) | |
| Полоса пропускания ПЧ | Диапазон | 1 Гц - 10 МГц (шаг 1-3) |
| Точность (по уровню -3,0 дБ) | 1 кГц - 3 МГц: ±10% 10 МГц: ±20% | |
| Погрешность при переключении полосы ПЧ | ±1,20 дБ, 1 Гц - 10 МГц (относительно полосы ПЧ 100 кГц) | |
| Ширина полосы видеофильтра | 1 Гц - 10 МГц (шаг 1-3) | |
| Режим обнаружения | Нормальный, Пиковый, Отриц. пиковый, Выборочный, Усредненный, СКЗ | |
|
Средний отображаемый уровень шума (Нагрузка 50 Ом на входе, аттенюатор входного сигнала 0 дБ, режим детектора с усреднением, логарифмическая шкала, полосы видеофильтра и фильтра ПЧ нормализованы к полосе 1 Гц, 20 - 30 °C) |
Предварительный усилитель выключен | |
| 10 МГц - 20 ГГц | <= - 138 дБм | |
| 20 ГГц - 32 ГГц | <= - 135 дБм | |
| 32 ГГц - 40 ГГц | <= - 127 дБм | |
| 40 ГГц - 44 ГГц | <= -120 дБм | |
| Предварительный усилитель включен | ||
| 10 МГц - 20 ГГц | <= -157 дБм | |
| 20 ГГц - 32 ГГц | <= -154 дБм | |
| 32 ГГц - 40 ГГц | <= -148 дБм | |
| 40 ГГц - 44 ГГц | <= -140 дБм | |
|
Остаточные помехи (Нагрузка 50 Ом на входе, аттенюатор входного сигнала 0 дБ) |
Предварительный усилитель выключен | |
| 10 МГц - 13 ГГц | <= -90 дБм | |
| 13 ГГц - 20 ГГц | <= - 85 дБм | |
| 20 ГГц - 44 ГГц | <= - 80 дБм | |
| Предварительный усилитель включен | ||
| 10 МГц - 32 ГГц | <= - 100 дБм | |
| 32 ГГц - 44 ГГц | <= - 95 дБм | |
| (Частота исключения: 3200 МГц) | ||
| Однополосный фазовый шум (Частота несущей 1 ГГц, 20 °C- 30 °C) | Частота отстройки 10 кГц | <= - 102 дБн/Гц |
| Частота отстройки 100 кГц | <= - 106 дБн/Гц | |
| Частота отстройки 1 МГц | <= - 111 дБн/Гц | |
| Частота отстройки 10 МГц | <= - 123 дБн/Гц | |
| Искажения второй гармоники | < - 60 дБн (Входной аттенюатор 0 дБ, входной сигнал -30 дБм) | |
|
Компрессия усиления 1 дБ (Двойной тон, интервал 10 МГц) |
50 МГц - 4 ГГц | >= - 2 дБм |
| 4 ГГц - 13 ГГц | >= - 3 дБм | |
| 13 ГГц - 44 ГГц | >= - 3 дБм | |
|
Точка пересечения 3-го порядка (Двойной тон -25 дБм, интервал 100 кГц, аттенюатор 0 дБ, предусилитель выкл.) |
50 МГц - 4 ГГц | >= + 7 дБм |
| 4 ГГц - 13 ГГц | >= + 6 дБм | |
| 13 ГГц - 44 ГГц | >= + 6 дБм | |
|
Абсолютная погрешность по амплитуде (10 МГц - 40 ГГц, входной сигнал от -10 до -50 дБм, авто, 20 °С - 30 °С) |
10 МГц - 13 ГГц | ± 1,80 дБ |
| 13 ГГц - 44 ГГц | ± 2,30 дБ | |
| Входной аттенюатор | Диапазон установки затухания 0 дБ - 50 дБ, Шаг 10 дБ Погрешность преобразования: ± 1,20 дБ | |
| Максимальный безопасный уровень входного сигнала (тип.) | Входной аттенюатор >= 10 дБ | +30 дБм |
| Входной аттенюатор < 10 дБ | +23 дБм | |
| Предварительный усилитель включен | +13 дБм | |
| Опорный уровень | Диапазон | Логарифмическая шкала от -120 дБм до +30 дБм, шаг 1 дБ |
| Линейная шкала | 22,36 мкВ - 7,07 В, шаг 0,1 % | |
| Погрешность преобразования: | ±1,20 дБ (диапазон опорного уровня от 0 дБм до -60 дБм) | |
| Отображаемый масштаб | Логарифмическая шкала | 0,1 дБ - 10 дБ на деление, минимальный шаг 0,1 дБ, дисплей 10 делений |
| Линейная шкала | Дисплей 10 делений | |
| Единицы измерения | В, А, Вт, дБм, дБВт, дБВ, дБмВ, дБмкВ, дБА, дБмА, дБмкА | |
| Точность шкалы | ±1,00 дБ | |
Общая информация по анализаторам спектра серии S3502
| Размер (Ш × В × Г) |
430 мм × 270 мм × 180 мм (исключая ручки и подставки) 430 мм × 360 мм × 180 мм (включая ручки и подставки) |
| Вес | < 12 кг |
| Источник питания | 220 / 240 В, 50 / 60 Гц |
| Потребляемая мощность | < 60 Вт (при работе) |
| Рабочая температура | От 0 °C до +50 °C |
| Температура хранения | От -40 °C до +70 °C |
| Электромагнитная совместимость | Соответствует требованию GJB3947A-2009 3.9.1 |
| Тестовый порт | S3502D/E: Тип-N (розетка) |
| S3502F/G: 2,4 мм (вилка) | |
| Вспомогательный интерфейс | 10 МГц вход/выход опорного сигнала: BNC (розетка) |
| Вход внешнего триггера: BNC (розетка) | |
| Выход промежуточной частоты: BNC (розетка) | |
| Вход антенны GPS: BNC (розетка) | |
| Другие интерфейсы | LAN, USB, выход VGA |
| Опции | Описание |
| S3502-H01 | Следящий генератор |
| S3502-003 | Руководство пользователя |
| S3502-005 | Руководство по программированию |
| S3502-006 | Фиолетовый кабель Cat5e |
| S3502-007 | Антенна GPS |
| S3502-008 | Возможность измерений мощности с USB-сенсорами |
| S3502-009 | 87230 USB- сенсор мощности непрерывного сигнала |
| S3502-010 | 87231 USB-сенсор мощности непрерывного сигнала |
| S3502-011 | 87232 USB-сенсор мощности непрерывного сигнала |
| S3502-012 | 87233 USB-сенсор мощности непрерывного сигнала |
| S3502-013 | Анализатор интерференций |
| S3502-014 | Анализатор АМ/ЧМ/ФМ сигналов |
| S3502-015 | Сканирование каналов |
| S3502-016 | Развертка по списку частот |
| S3502-017 | Измерение напряженности поля |
| S3502-018 | Выход ПЧ при нулевом диапазоне сканирования по частоте |
| S3502-019 | Антенна 89101A |
| S3502-020 | Антенна 89101B |
| S3502-021 | Антенна 89101C |
| S3502-022 | Антенна 89101D |
| S3502-023 | Антенный усилитель 89401 |
| S3502-024 | 89901 антенна |
| S3502-025 | 89902 антенна |
| Модели | Описание |
| S3502D | Анализатор спектра 9 кГц - 20 ГГц |
| S3502E | Анализатор спектра 9 кГц - 26,5 ГГц |
| S3502F | Анализатор спектра 9 кГц - 32 ГГц |
| S3502G | Анализатор спектра 9 кГц - 44 ГГц |
