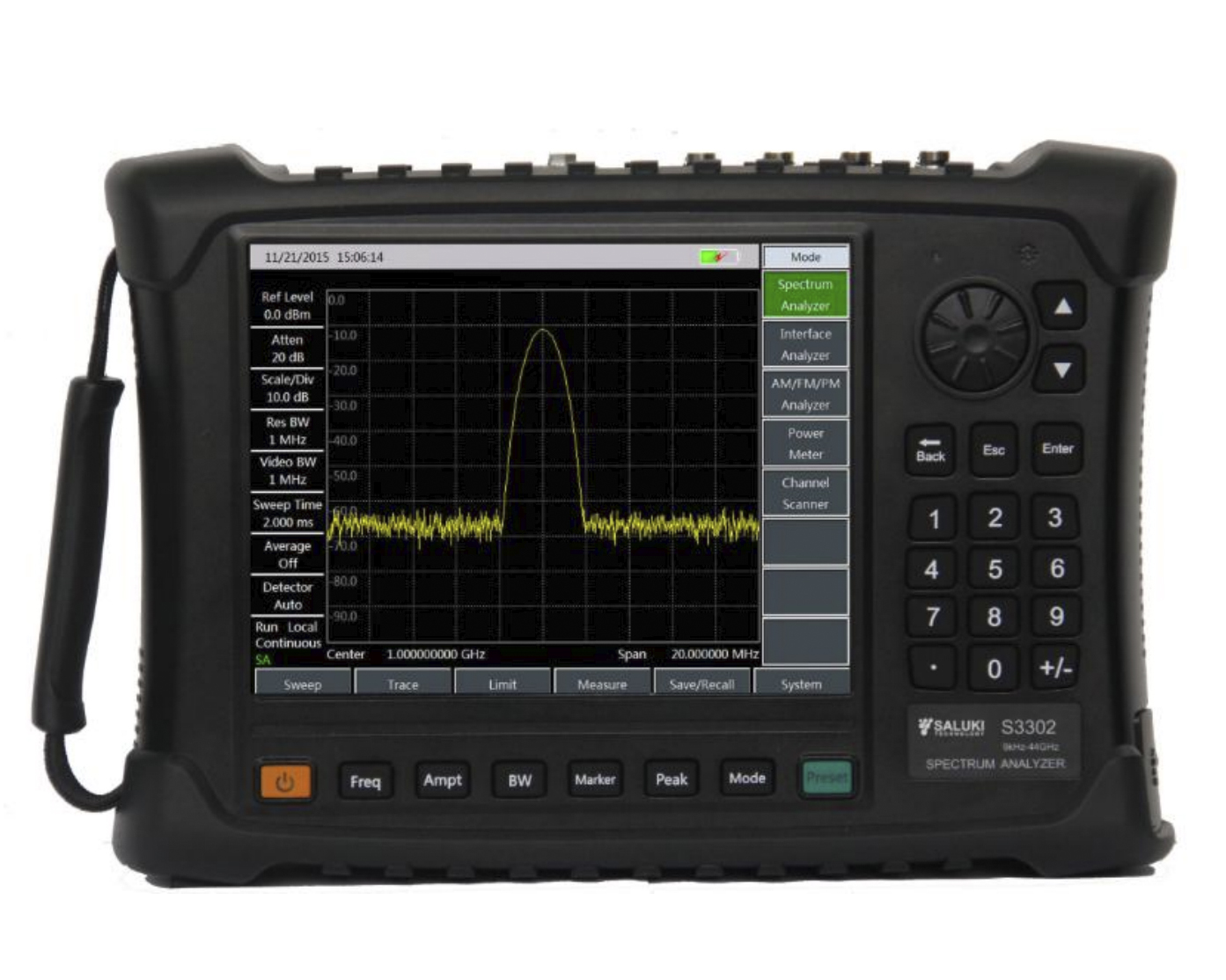

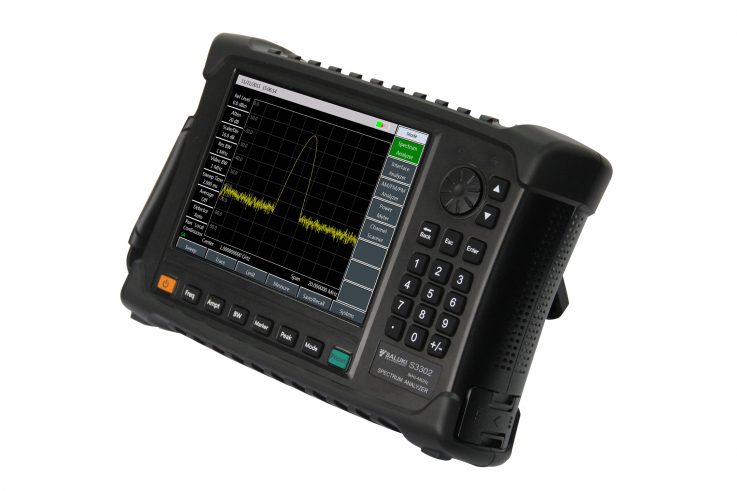

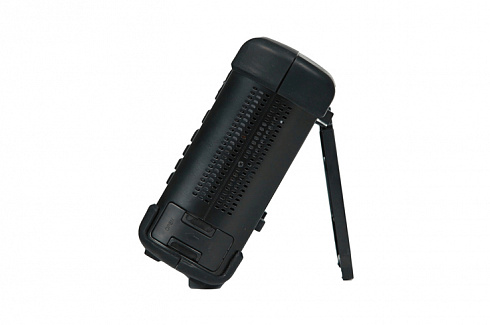

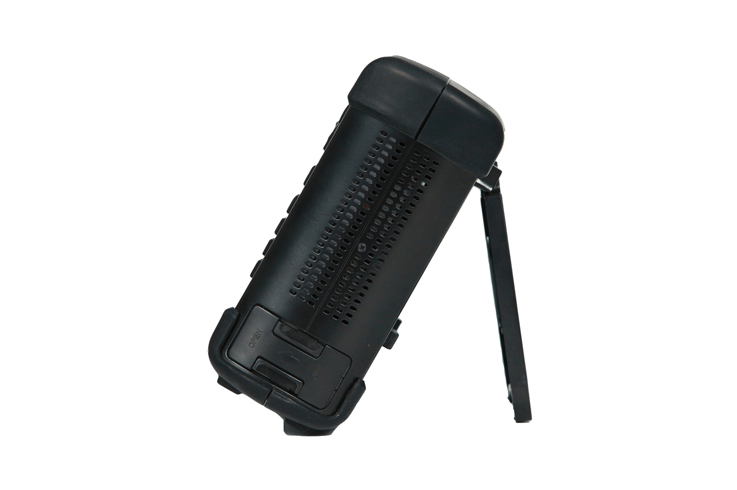

Портативный анализатор спектра Saluki серии S3302 с диапазоном от 9 кГц до 67 ГГц
Подробнее
Описание
Портативные анализаторы спектра серии S3302 обладают широким диапазоном частот, отличными характеристиками, быстрой скоростью сканирования, широким набором функций тестирования, легкостью использования и многими другими достоинствами. Особое превосходство характеристик проявляется в низких уровнях собственного и фазового шумов и высокой скорости сканирования.
Анализаторы спектра серии S3302 обеспечивают следующие функции: анализ спектра, анализ интерференций, аналоговую демодуляцию сигналов, измерение мощности и др. Анализаторы серии S3302 имеют небольшие размеры и вес и широко используются в для тестирования сигналов и оборудования в аэрокосмической области, в спутниковых и беспроводных системах связи и микроволновой технике.
Основные особенности
- Широкий диапазон частот от 9 кГц до 67 ГГц
- Низкий уровень собственного шума: до -163 дБмВт в полосе 1 кГц
- Превосходные характеристики фазового шума: до -112 дБн/Гц при отстройке 100 кГц на частоте 1 ГГц
- Высокая скорость сканирования: минимальное время сканирования в полосе 1 ГГц < 20 мс
- Разнообразные виды анализа: анализ спектра, аналоговая демодуляция, канальное сканирование и т.д.
- Современные коммуникационные возможности и дружественный пользовательский интерфейс
Характеристики
| Frequency Range |
S3302SA: 9 kHz to 4 GHz, S3302SB: 9 kHz to 6.5 GHz, S3302SC: 9 kHz to 9 GHz, S3302A: 9 kHz to 20 GHz, S3302B: 9 kHz to 26.5 GHz, S3302C: 9 kHz to 32 GHz, S3302D: 9 kHz to 44 GHz, S3302E: 9 kHz to 50 GHz, S3302F: 9 kHz to 67 GHz |
| Tuning Resolution | 1 Hz |
| Nominal Frequency | 10MHz |
| Aging Rate | ± 0.5ppm / Year |
| Scan Time | 10μs – 600s (zero Span) |
| Scan Accuracy | ± 2.00% (zero span) |
| Frequency Readout Accuracy | ± (frequency readout × frequency reference error + 2% × span + 10% × resolution bandwidth) |
| Sweep Width | 100Hz – upper frequency limit corresponding to the type of product or 0Hz |
| Sweep Accuracy | ± 2.0% |
| Resolution Bandwidth | 1Hz – 10MHz (step 1-3 times) |
| Video Bandwidth | 1Hz – 10MHz (step 1-3 times) |
| SSB Phase Noise (Carrier 1GHz, 20℃ -30℃) |
S3302SA/SB/SC: • ≤-108 dBc/Hz @ 10kHz offset • ≤-112 dBc/Hz @ 100kHz offset • ≤-118 dBc/Hz @ 1MHz offset • ≤-129 dBc/Hz @ 10MHz offset S3302A/B/C/D/E/F: • ≤-102 dBc/Hz @ 10kHz offset • ≤-106 dBc/Hz @ 100kHz offset • ≤-111 dBc/Hz @ 1MHz offset • ≤-123 dBc/Hz @ 10MHz offset |
| Displayed Average Noise Level (Preamplifier On) |
S3302SA/SB/SC: • 10MHz – 3GHz: ≤-160dBm • 3GHz – 9GHz: ≤-157dBm S3302A/B/C/D: • 10MHz – 20GHz: ≤-157dBm • 20GHz – 32GHz: ≤-154dBm • 32GHz – 40GHz: ≤-148dBm • 40GHz – 44GHz: ≤-140dBm S3302E/F: • 10MHz – 32GHz: ≤-154dBm • 32GHz – 40GHz: ≤-148dBm • 40GHz – 46GHz: ≤-143dBm • 46GHz – 60GHz: ≤-135dBm • 60GHz – 67GHz: ≤-123dBm |
| Displayed Average Noise Level (Preamplifier Off) |
S3302SA/SB/SC: • 10MHz – 3GHz: ≤-140dBm • 3GHz – 9GHz: ≤-138dBm S3302A/B/C/D: • 10MHz – 20GHz: ≤-138dBm • 20GHz – 32GHz: ≤-135dBm • 32GHz – 40GHz: ≤-127dBm • 40GHz – 44GHz: ≤-120dBm S3302E/F: • 10MHz – 20GHz: ≤-136dBm • 20GHz – 32GHz: ≤-135dBm • 32GHz – 40GHz: ≤-130dBm • 40GHz – 46GHz: ≤-121dBm • 46GHz – 60GHz: ≤-116dBm • 60GHz – 67GHz: ≤-102dBm |
| Residual Response (Preamplifier On) |
S3302SA/SB/SC: • 10MHz – 9GHz: ≤-95dBm S3302A/B/C/D: • 10MHz – 32GHz: ≤-100dBm • 32GHz – 44GHz: ≤-95dBm (exception frequency: 3.2GHz) |
| Residual Response (Preamplifier Off) |
S3302SA/SB/SC: • 10MHz – 9GHz: ≤-82dBm S3302A/B/C/D: • 10MHz – 13GHz: ≤-90dBm • 13GHz – 20GHz: ≤-85dBm • 20GHz – 44GHz: ≤-80dBm (exception frequency: 3.2GHz) |
| Second Harmonic Distortion |
S3302SA/SB/SC/E/F: <-62dBc S3302A/B/C/D: 10MHz – 13GHz: ≤-60dBc |
| Absolute Amplitude Accuracy |
10MHz – 13GHz: ± 1.8dB 13GHz – 40GHz: ± 2.3dB 40GHz – 50GHz: ± 2.7dB 50GHz – 67GHz: ± 3.0dB |
| Input Attenuator |
S3302SA/SB/SC/E/F: Attenuation range 0dB – 30dB, 5dB step S3302A/B/C/D: Attenuation range 0dB – 50dB, 10dB step |
| Max. Safe Input Level (CW input) |
S3302SA/SB/SC/E/F: • +27dBm, typ. (≥10dB attenuation) • +20dBm, typ. (<10dB attenuation) • +20dBm, typ. (<10dB attenuation) S3302A/B/C/D: • +30dBm, typ. (≥10dB attenuation) • +23dBm, typ. (<10dB attenuation) • +13dBm, typ. (<10dB attenuation) |
| Reference Level |
Range: -120dBm – + 30dBm Conversion Uncertainty: ± 1.20dB |
| VSWR of Input Interface |
Under the condition of reference level> 0dBm, attenuator defaults 50MHz – 20GHz: ≤1.5: 1 (typ.) 20GHz – 44GHz: ≤2.0: 1 (typ.) |

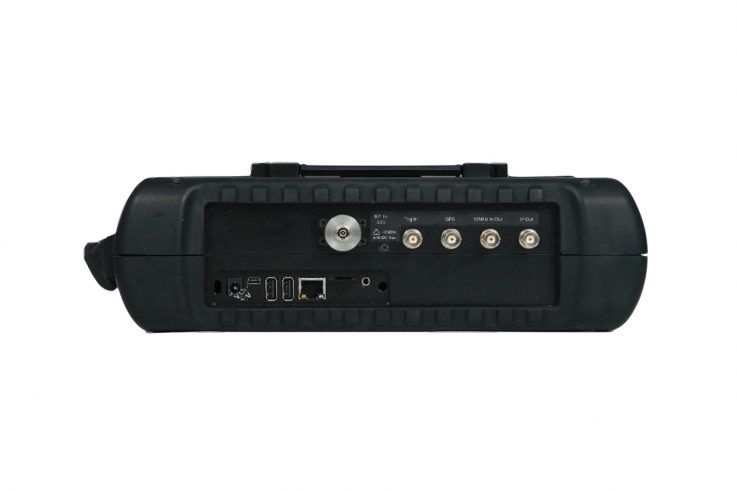

| Test Port |
RF input: S3302SA/SB/SC/A/B: Type-N female connector S3302C/D: 2.4mm male connector S3302E/F: 1.85mm male connector RF output: S3302SA/SB/SC: Type-N female connector |
| Other Interface |
10MHz reference input / output: BNC female connector External trigger input: BNC female connector IF output: BNC female connector GPS antenna input: BNC female connector |
| Battery Life (typ.) |
S3302SA/SB/SC: 3hrs, S3302A/B/C/D: 2.5hrs, S3302E/F: 2hrs |
| Dimension |
Excluding the handle, brackets: 314 (W) × 218 (H) × 91 (D) mm Including the handle, brackets: 338 (W) × 218 (H) × 100 (D) mm |
| Weight (excluding battery) |
S3302SA/SB/SC: ≤4.5kg, S3302A/B/C/D: ≤5kg, S3302E/F: ≤5.3kg |
| Power Supply |
AC power adapter: input 100V-240VAC, 50-60Hz; output 15VDC, 4A Li-on battery: 10.8V, 7800mAh |
Описание
| Опции | Описание |
| S3302-06 | Power Adapter |
| S3302-07 | Rechargeable lithium-ion battery |
| S3302-08 | CAT5 LAN cable |
| S3302-09 | Micro SD card |
| S3302-10 | GPS Option |
| S3302-11 | USB Power Meter Option |
| S3302-12 | S87230 USB Power Continuous Wave Power Probe |
| S3302-13 | S87231 USB Power Continuous Wave Power Probe |
| S3302-14 | S87232 USB Power Continuous Wave Probe |
| S3302-15 | S87233 USB Power Continuous Wave Probe |
| S3302-16 | Interference Analyzer Option |
| S3302-17 | AM/FM/PM Analyzer Option |
| S3302-18 | Channel Scanner Option |
| S3302-19 | List sweep option |
| S3302-20 | Zero span IF output |
| S3302-21 | ZE9080A Directional antenna |
| S3302-22 | ZE9080B Directional antenna |
| S3302-23 | ZE9080C Directional antenna |
| S3302-24 | ZE9080D Directional antenna |
| S3302-25 | S89401 antenna amplifier (10kHz - 4GHz，N(f)) |
| S3302-26 | S89901 Horn antenna (1GHz - 18GHz, N(f)) |
| S3302-27 | S89902 Horn antenna (18GHz - 40GHz, 2.92mm(f)) |

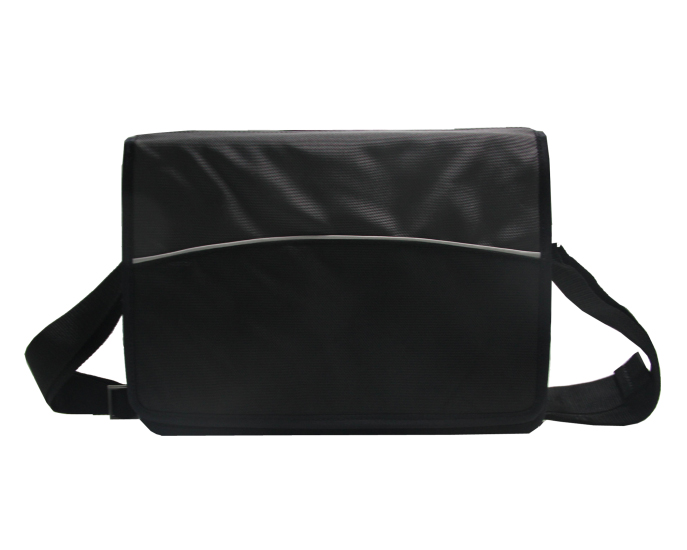

| S3302-28 | Functional bag |
| S3302-29 | Backpack |
| S3302-30 | Carrying case |
| S3302-31 | S89901 antenna handle |
| S3302-32 | S89902 antenna handle |
| S3302-33 | Signal analyzer |
| S3302-34 | Field strength option |
| S3302-35 | Tracking generator (100kHz - 4GHz) |
| S3302-36 | Tracking generator (100kHz - 6.5GHz) |
| S3302-37 | Tracking generator (100kHz - 9GHz) |
| S3302-38 | Orientation analysis option |
| S3302-39 | Coverage map option |
| S3302-41 | Portable omnidirectional antenna |
| S3302-42 | 700MHz - 4GHz directional antenna |
| S3302-43 | 700MHz - 6GHz directional antenna |
| S3302-44 | 680MHz - 10GHz directional antenna |
| S3302-45 | 680MHz - 20GHz directional antenna |
| S3302-46 | 400MHz - 4GHz directional antenna |
| S3302-47 | 400MHz - 6GHz directional antenna |
| S3302-48 | 380MHz - 10GHz directional antenna |
| S3302-49 | 380MHz - 20GHz directional antenna |
| S3302-50 | External electric compass |
| S3302-51 | 6GHz omnidirectional antenna (680MHz - 6GHz) |
| S3302-52 | 8GHz omnidirectional antenna (300MHz - 8GHz) |
| S3302-53 | VHF/UHF portable antenna |
| S3302-54 | Passive directional antenna (700MHz - 4GHz) |
| S3302-55 | Passive directional antenna (700MHz - 6GHz) |
| S3302-56 | Passive directional antenna (680MHz - 10GHz) |
| S3302-57 | Passive directional antenna (680MHz - 18GHz) |
| S3302-58 | Passive directional antenna (680MHz - 25GHz) |
| S3302-59 | Passive directional antenna (680MHz - 35GHz) |
| S3302-60 | N/SMA-JJ RF cable (2m) |
| S3302-61 | N/SMA-JJ RF cable (1m) |
| S3302-67 | ZE9080 Antenna transport box |
Модели
| Модели | Описание |
| S3302SA | Анализатор спектра 9 кГц - 4 ГГц |
| S3302SB | Анализатор спектра 9 кГц - 6,5 ГГц |
| S3302SC | Анализатор спектра 9 кГц - 9 ГГц |
| S3302A | Анализатор спектра 9 кГц - 20 ГГц |
| S3302B | Анализатор спектра 9 кГц - 26,5 ГГц |
| S3302C | Анализатор спектра 9 кГц - 32 ГГц |
| S3302D | Анализатор спектра 9 кГц - 44 ГГц |
| S3302E | Анализатор спектра 9 кГц - 50 ГГц |
| S3302F | Анализатор спектра 9 кГц - 67 ГГц |
