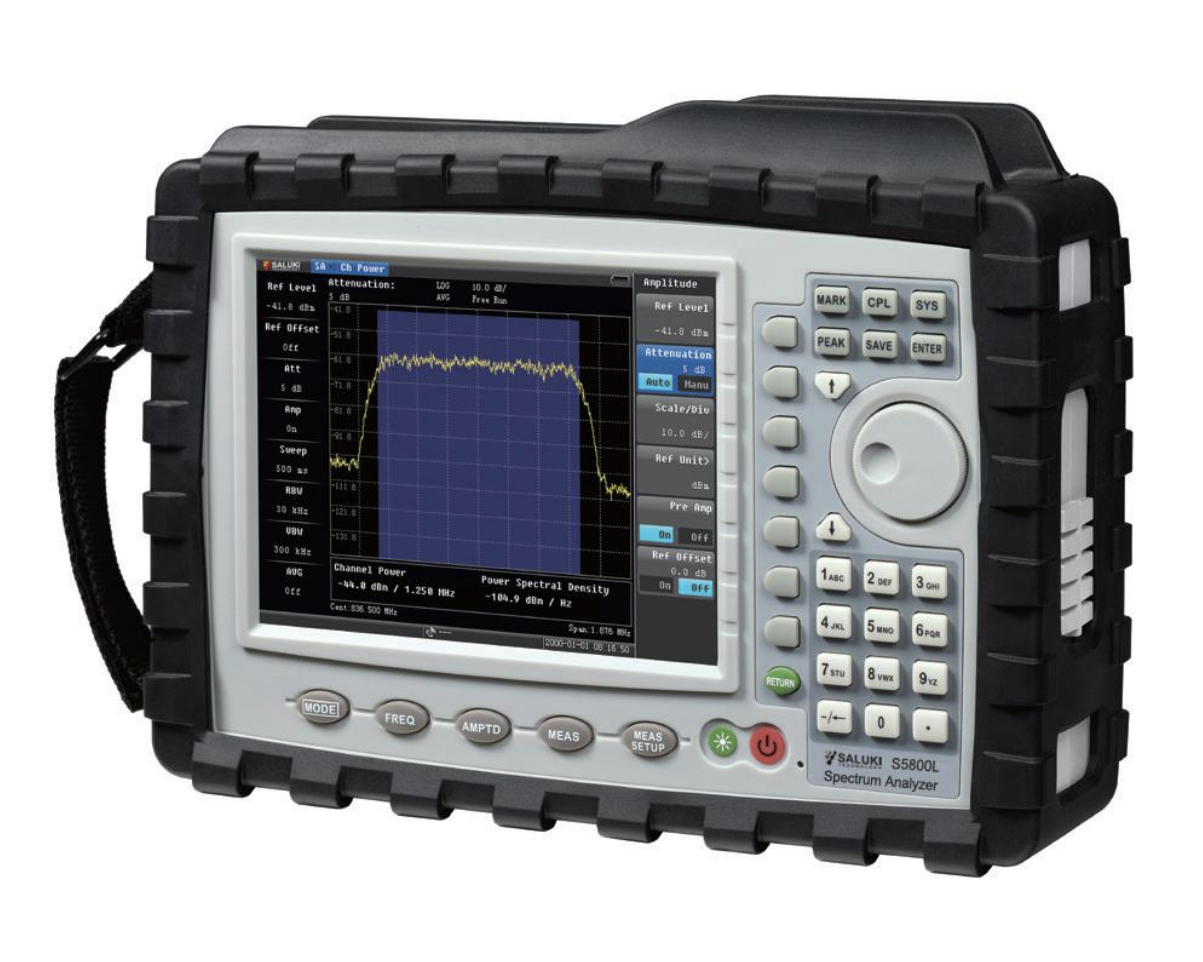

Портативный анализатор Saluki S5800L с диапазоном от 9 кГц до 3 ГГц
Подробнее
Описание
Портативный анализатор S5800L предназначен для использования в полевых условиях и обладает расширенными возможностями/функциями настольных анализаторов. S5800L имеет множество функций, таких как анализ спектра, анализ помех, ACPR, OBW, мощности в канале, АМ/ФМ, отображение покрытия и т.д.
Ручной спектральный анализатор S5800L предоставляет все необходимые измерительные функции и параметры для точной характеристики сигнальной среды в дополнение к очистке, обнаружению, идентификации и локализации помех сигнала в легковесном портативном приборе. Он имеет очень конкурентоспособную цену и является недорогим решением для измерения спектра поля до 3 ГГц.
Измерения и приложения
Измерения:
- Спектральный анализ
- Мощность в канале
- Занятая полоса пропускания (OBW)
- Коэффициент утечки в примыкающем канале (ACLR)
- Напряженность поля
- АМ/ФМ
Опциональные режимы измерения:
- Высокоточный измеритель мощности (опция S5800-01)
- Анализ помех (опция S5800-04)
- Картирование покрытия (опция S5800-05)
- Следящий генератор (опции S5800-08)
- GPS (опция S5800-06)
Яркий 6,5-дюймовый цветной дисплей обеспечивает видимость даже при ярком освещении. Встроенный литий-ионный аккумулятор может работать более 4 часов. Внутренняя флэш-память 1 ГБ достаточно велика, чтобы хранить около 2000 трасс или установочных файлов. Данные измерений и файлы настроек также можно сохранить на флэш-диске USB или передать на ПК через кабель LAN. Site Workbench, основанная на ПК программа, предоставляет простой и удобный способ управления, архивирования, анализа и печати отчетов об измерениях, настройки списка кабелей, списка антенн и списка стандартов сигнала.
Основные особенности:
- Диапазон частот: 9 кГц - 3ГГц
- Режим быстрого сканирования, отличный DANL -161 дБм/Гц
- Оценка покрытия сигналом внутри и снаружи помещений, опциональный тест чистоты сети
- Опциональный следящий генератор 100 кГц - 3 ГГц
- 8,4-дюймовый TFT/LCD сенсорный экран, портативный, легкий и прочный дизайн
- Измерение мощности одной кнопкой: мощность канала, занятая полоса пропускания, ACPR, напряженность поля.
- Мощный анализ помех: спектрограмма, мощность сигнала, индикация уровня принимаемого сигнала, сканирование каналов, идентификация сигнала, определение местоположения помех, выдержка спектра, дифференциальный спектр.
Характеристики
| Анализатор спектра | |
| Модель | S5800L |
| Частота | |
| Частотный диапазон | 9 кГц - 3 ГГц |
| Разрешение | 1 Гц |
| Точность отсчета частоты | (отношение сигнал/шум составляет 25 дБ, разрешение полосы пропускания (RBW) / ширина развертки = 0,01) |
| Точность отсчета | ±1×10-6 ±1 |
| Старение | < ±1×10-6 в год |
| Температурная стабильность | < ±0,5×10-6 (0 - 50℃) |
| Частотный обзор | 1 кГц - 3 ГГц |
| Полоса пропускания | |
| Полоса пропускания (RBW) | 10 Гц - 3 МГц в последовательности 1-3 (авто или ручное) |
| Полоса видеофильтра (VBW) | 10 Гц - 3 МГц в последовательности 1-3 (авто или ручное) |
| Точность ширины полосы пропускания | < ±10% |
| Чувствительность | (60 дБ/3 дБ полосы) <5:1 |
| Спектральная частота (фазовый шум) | |
| Сдвиг относительно центральной частоты 1 кГц | -85 дБн/Гц |
| Сдвиг относительно центральной частоты 10 кГц | -95 дБн/Гц |
| Сдвиг относительно центральной частоты 100 кГц | -105 дБн/Гц |
| Амплитуда | |
| Динамический диапазон | > 100 дБ |
| Измеряемый диапазон | DANL - максимально безопасный уровень входного сигнала |
| Максимально безопасный уровень входного сигнала | +30 дБм (пиковая мощность, вх. аттенюатор > 15 дБ), 50 В DC |
| Точность амплитуды | ≤ ±1,0 дБ |
| Диапазон аттенюатора | 0 - 55 дБ с шагом 1 дБ |
| TOI | > +15 дБм (типовое значение) |
| Отображаемый уровень шума (DANL) | |
| RBW = 1 Гц, Атт = 0 дБм, Sample Detector | |
| Предусилитель выкл. | ≤ -151 дБм (1 МГц - 1 ГГц) ≤ -148 дБм (1 ГГц - 3 ГГц) |
| Предусилитель вкл. | ≤ -161 дБм (1 МГц - 1 ГГц) ≤ -158 дБм (1 ГГц - 3 ГГц) |
| Гармонические искажения | |
| Остаточная реакция | 1 МГц - 6 ГГц: ≤ -85 дБм (без ослабления входного сигнала, 0 дБ) |
| Гармонические искажения второго порядка | < -70 дБн (уровень входного сигнала -20 дБм, вход микшера, предусилитель выключен) |
| Опорный уровень (20°С - 30°С) | |
| Диапазон | -167 дБм - +35 дБм |
| Точность | ≤ ±0,5 дБ |
| Режим развертки и запуска | |
| Время развертки | 20 мс - 250 с (≥200 Гц) 10 мкс - 1000 с (=0 Гц) 1 мс - 250 с (Быстрое сканирование) |
| Точность | < ±0,2% |
| Режим запуска | Непрерывный триггер, одиночный триггер, видео триггер, триггер |
| Дисплей | |
| Логарифмическая шкала | 0,1 - 0,9 дБ/ решетка, шаг 0,1 дБ |
| 1 - 40 дБ/ решетка, шаг 1 дБ | |
| Линейная шкала | 10 ячеек |
| Единицы измерения | дБм, дБмВ, дБмкВ, мВ |
| Разрешение на считывание маркеров | 0,03 дБ |
| 0,03% от уровня | |
| Трассы | 6 |
| Детектор | Одиночный/пиковый/отрицательный/нормальный/квазипиковый/среднеквадратический/средний |
| Тип маркеров | Нормальный/дельта/фиксированный/счётчик частоты |
| Опорный уровень | -167 дБм - +30 дБм |
| Точность уровня | ≤ ±0,5 дБ (типовое значение, 25±5°С) |
| Точность переключения RBW | < 0,1 дБ (типовое значение) |
| Точность переключения аттенюатор | < 0,3 дБ (типовое значение) |
| РЧ вход | |
| Входной разъём | Тип N |
| Входное сопротивление | 50 Ом |
| КСВН (типовое значение) | <1,8 (10 МГц - 3 ГГц, аттенюатор ≥10 дБ) |
| USB выход | 1 USB2.0, 1 miniUSB |
| LAN | 10M/100M |
| Следящий генератор (опция) | |
| Выходной разъём | Тип N |
| Выходное сопротивление | 50 Ом |
| КСВН | < 2.0 |
| Частотный диапазон | 100 кГц - 3 ГГц |
| Частотная стабильность | ± 2 ppm |
| Выходной уровень | -30 дБм - 0 дБм |
| Разрешение уровня | 1 дБ |
| Точность уровня | ±1,5 дБ |
| Гармонические искажения | -20 дБн |
| Выбросы | -30 дБн |
| Общая информация | |
| Модель | S5800L |
| Дисплей | |
| Тип/Размер | TFT LCD / 6.5’’ (640 x 480) |
| Хранение данных | |
| Встроенная память | 1 ГБ, >2000 файлов с измерениями |
| Внешняя память | Ограничен размером флэш-накопителя USB |
| Батарея | |
| Тип | Перезаряжаемая Li-Ion батарея, 11,1 В, 5,2 Ач |
| Время зарядки | < 4 часов |
| Время работы | > 4,0 часов > 3,0 часа со следящим генератором |
| Окружающая среда | |
| Рабочая температура | от -10°C до +55°C |
| Температура хранения | от -40°C до +75°C |
| Ударопрочность | Mil-PRF-28800F класс 2 |
| Электромагнитная совместимость (EMC) | |
| EMC | IEC/EN 61326-1:2006 |
| Питание AC | |
| Выход адаптера | 19 B/3,42 Ач |
| Вход адаптера | 100-240 В AC, 50-60 Гц |
| Размеры и Вес | |
| Размеры | 257×75×185 мм (10,2×6,8×2,9 дюймов) |
| Вес | < 2,5 кг |
Описание
| Опции | Описание |
| S5800-01 | РЧ измеритель мощности (программное обеспечение) |
| S5800-02 | Поточный двунаправленный РФ датчик высокой мощности с двусторонним управлением, 300 МГц - 4 ГГц, 2 мВт - 150 Вт, тип N (розетка), 50 Ом |
| S5800-03 | РЧ датчик мощности, 1 МГц - 6 ГГц, -30 дБм - +20 дБм, тип N (вилка), 50 Ом |
| S5800-04 | Локационный анализ помех |
| S5800-05 | Картирование сигнального покрытия (требуется опция S5700-06) |
| S5800-06 | GPS-модуль (USB) |
| S5800-08 | Следящий генератор (100 кГц - 3 ГГц) |
| S5800-12 | Направленная активная логопериодическая антенна, 9 кГц - 20 МГц |
| S5800-13 | Направленная активная логопериодическая антенна, 20 МГц - 200 МГц |
| S5800-14 | Направленная активная логопериодическая антенна, 200 МГц - 500 МГц |
| S5800-15 | Направленная активная логопериодическая антенна, 500 МГц - 3 ГГц |
| S5800-16 | Направленная активная логопериодическая антенна, 500 МГц - 8 ГГц |
| S5800-17 | Антенная рукоятка с GPS и электронным компасом |
Модели
| Модели | Описание |
| S5800L | Портативный анализатор, 9 кГц - 3,0 ГГц |
