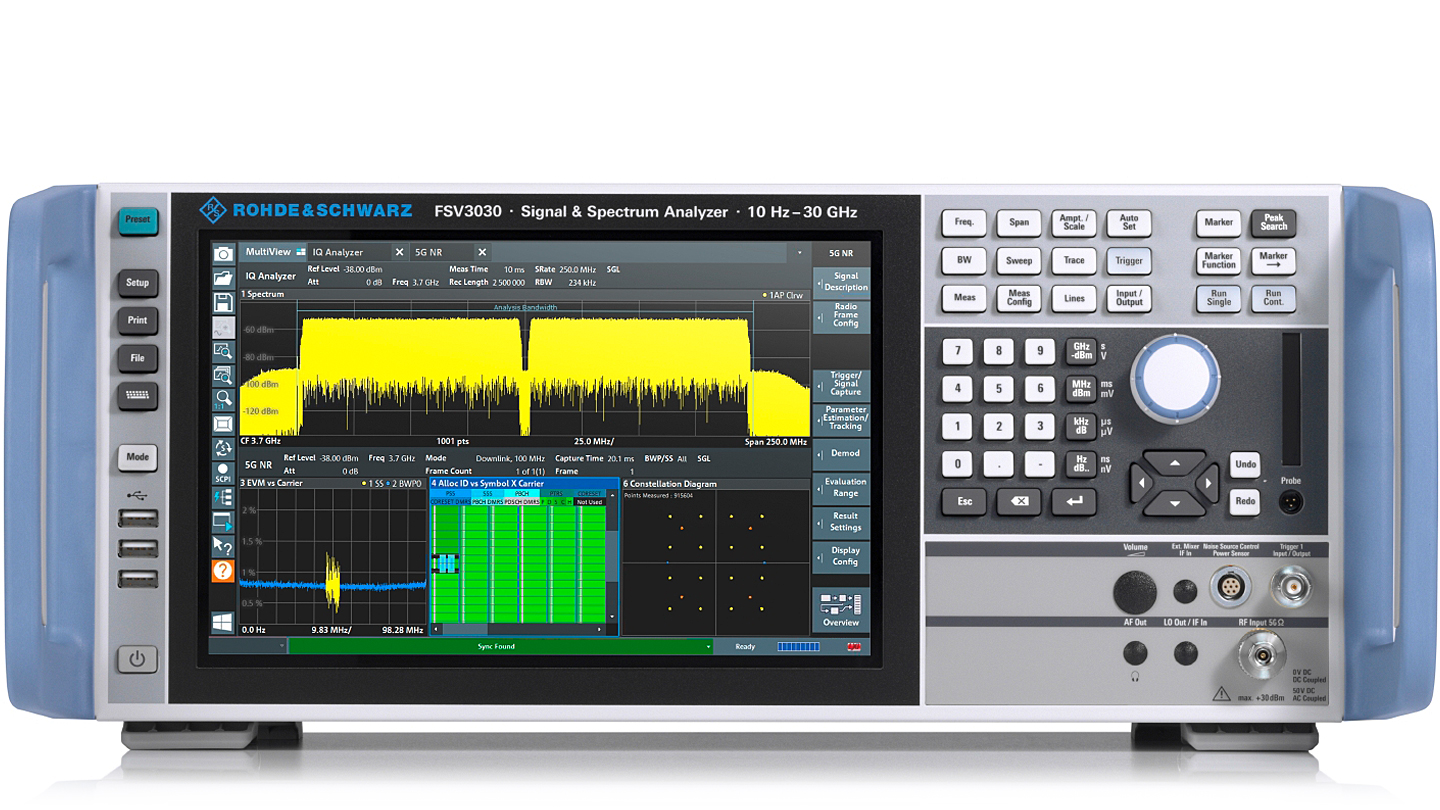

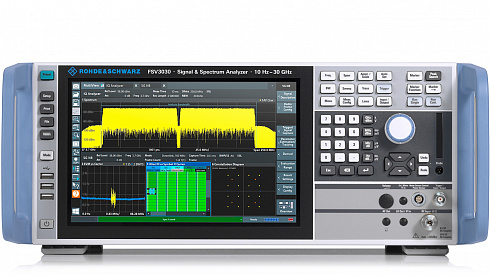

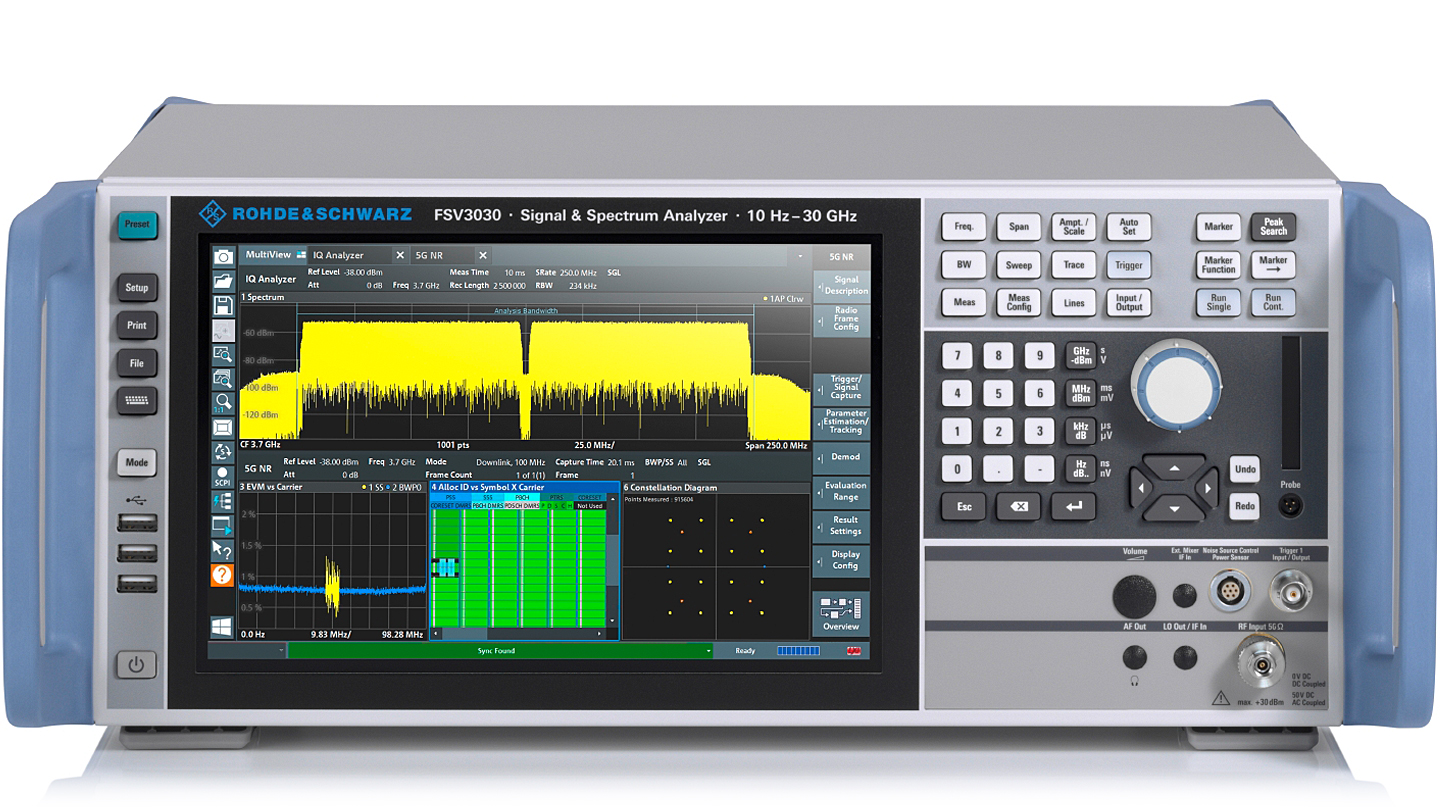

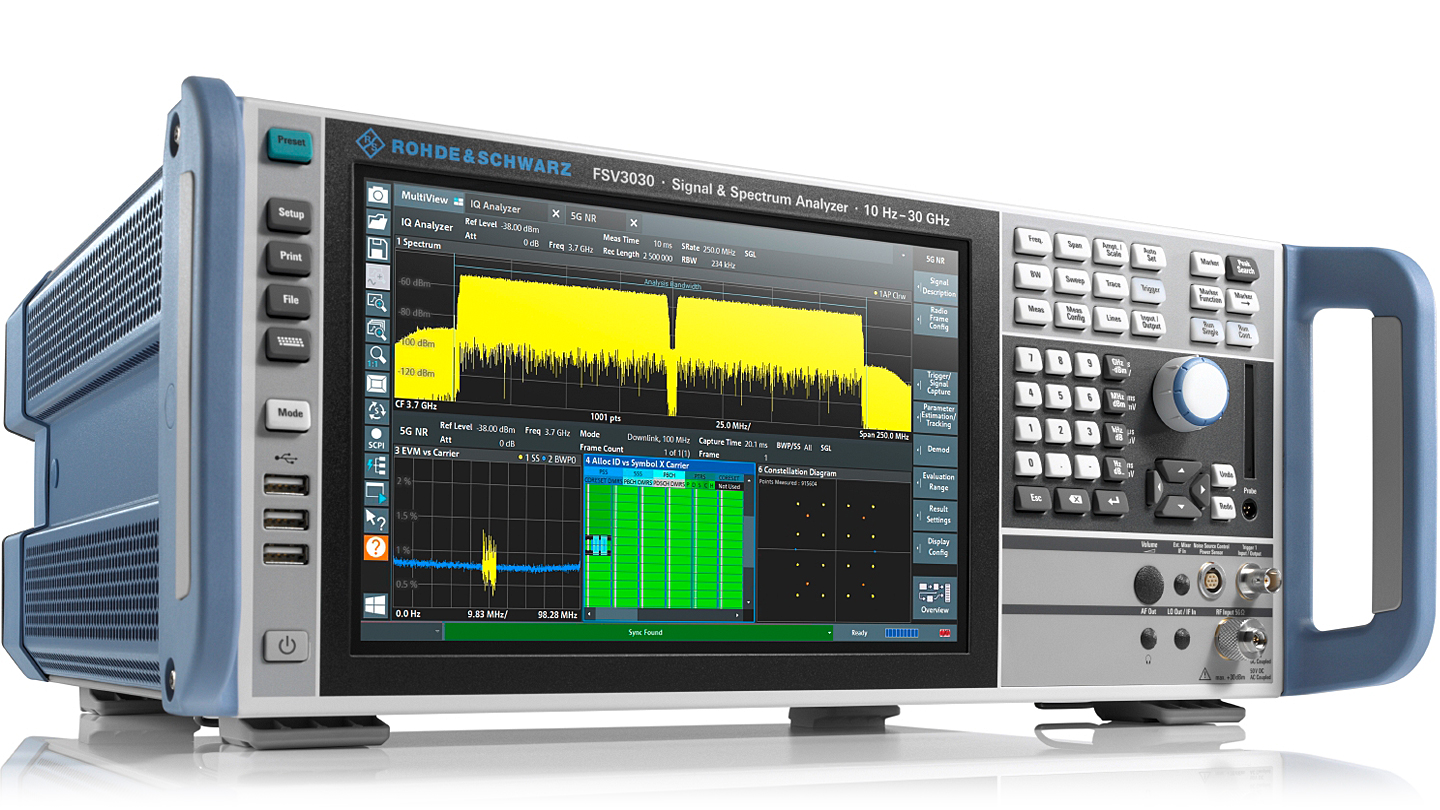

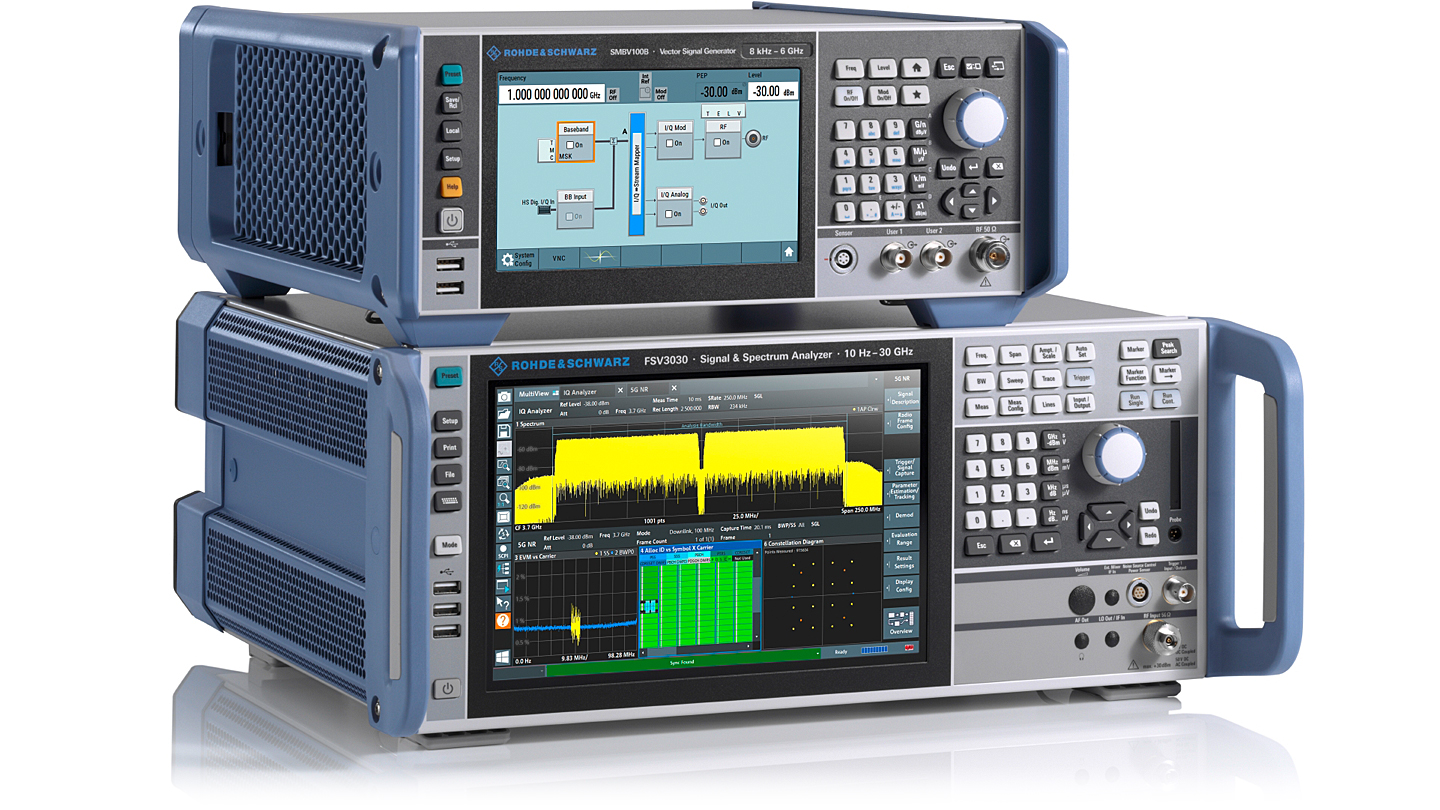

Сильными сторонами анализатора спектра и сигналов R&S®FSV3000 являются возможность быстрой настройки и выполнение сложных измерений. Например, измерение одним нажатием кнопки, захват информации о редких событиях на основе функции Event Based Actions или простое программирование сценариев с помощью регистратора команд SCPI. Еще одним важным преимуществом является высокая скорость измерений, что позволяет обеспечить на производстве (в составе автоматизированных систем) большую пропускную способность при проведении испытаний.
Анализатор R&S®FSV3000 оснащен функциями, которые позволяют легко и быстро настраивать самые сложные измерения. Задавать ВЧ‐параметры с помощью жестов на сенсорном экране так же просто, как пользоваться смартфоном. Функция автонастройки автоматически устанавливает ключевые параметры: частоту, уровень и настройки стробирования. Регистратор команд SCPI, который переводит действия в режиме ручного управления в команды дистанционного управления, значительно ускоряет программирование сценариев.
А функции прерываний помогут в отладке ИУ, обеспечивая захват и документирование редких событий.
Анализатор R&S®FSV3000 разработан для высокоскоростных измерений. Это его главное преимущество, особенно при применении на производстве, ведь он обеспечивает быстрое выполнение спектральных измерений, высокоскоростную демодуляцию сигнала и быстрое переключение между различными режимами измерений.
R&S®FSV3000 позволяет проводить анализ цифровой модуляции с полосой анализа до 200 МГц для стандартов сотовой и беспроводной связи, включая стандарт 5G NR.
Ключевые факты:
- Диапазон частот от 10 Гц до 4 ГГц/7,5 ГГц/13,6 ГГц/30 ГГц/44 ГГц (до 500 ГГц при использовании внешнего смесителя на гармониках от компании Rohde & Schwarz)
- Полоса анализа до 200 МГц
- Однополосный фазовый шум при отстройке 10 кГц (1 ГГц): < –114 дБн/Гц
- Точка пересечения третьего порядка (TOI) на 1 ГГц: +18 дБмВт (тип.)
- Уровень собственного шума (DANL) на 1 ГГц: –151 дБмВт
- Уровень собственного шума (DANL) на 1 ГГц с опциональным предусилителем: –165 дБмВт
- Возможность использования для облачного тестирования
- LAN интерфейс 10 Гбит/с (опция)
- Интерфейс пользователя с мультисенсорным экраном, регистратором команд SCPI и поддержкой прерываний
- Измерительные приложения для анализа аналоговых и цифровых сигналов, включая 5G NR
| Частота | ||
| Диапазон частот | R&S®FSV3004 | от 10 Гц до 4 ГГц |
| R&S®FSV3007 | от 10 Гц до 7,5 ГГц | |
| R&S®FSV3013 | от 10 Гц до 13,6 ГГц | |
| R&S®FSV3030 | от 10 Гц до 30 ГГц | |
| R&S®FSV3044 | от 10 Гц до 44 ГГц | |
| Старение генератора опорной частоты | 1 × 10–6/год | |
| с опцией R&S®FSV3‑B4 | 1 × 10–7/год | |
| Полоса пропускания | стандартный фильтр | от 1 Гц до 10 МГц |
| Полоса разрешения | фильтр RRC | 18 кГц (NADC), 24,3 кГц (TETRA), 3,84 МГц (3GPP), 4,096 МГц |
| канальный фильтр | от 100 Гц до 5 МГц | |
| видеофильтр | от 1 Гц до 10 МГц | |
| Полоса I/Q‑демодуляции | стандартно | 28 МГц |
| с опцией R&S®FSV3‑B40 | 40 МГц | |
| с опцией R&S®FSV3‑B200 | 200 МГц | |
| Фазовый шум (с опцией R&S®FSV3-B710) | несущая 1 ГГц | |
| отстройка 1 кГц | < –109 дБн/Гц | |
| отстройка 10 кГц | < –114 дБн/Гц | |
| отстройка 100 кГц | < –119 дБн/Гц | |
| отстройка 1 МГц | < –135 дБн/Гц | |
| Средний уровень собственного шума (DANL) | 1 ГГц | –151 дБмВт (тип.) |
| DANL с предусилителем (опция R&S®FSV3‑B24) | 50 МГц ≤ f < 3 ГГц | –165 дБмВт (тип.) |
| Интермодуляция | ||
| Точка пересечения 3‑го порядка (TOI) | 1 ГГц | > 15 дБмВт, 18 дБмВт (тип.) |
| Общая погрешность измерения | 2 ГГц | 0,29 дБ |
| Опции | Описание |
| R&S FSV3004 | Анализатор спектра и сигналов, от 10 Гц до 4 ГГц |
| R&S FSV3007 | Анализатор спектра и сигналов, от 10 Гц до 7,5 ГГц |
| R&S FSV3013 | Анализатор спектра и сигналов, от 10 Гц до 13,6 ГГц |
| R&S FSV3030 | Анализатор спектра и сигналов, от 10 Гц до 30 ГГц |
| R&S FSV3044 | Анализатор спектра и сигналов, от 10 Гц до 44 ГГц |
| R&S FSV3-B1 | Боковые ручки для переноски |
| R&S FSV3-B3 | Аудиодемодулятор |
| R&S FSV3-B4 | Термостатированный опорный кварцевый генератор (OCXO) |
| R&S FSV3-B5 | Дополнительные интерфейсы |
| R&S FSV3-B6 | Сетевой интерфейс 10 Гбит/с |
| R&S FSV3-B10 | Управление внешним генератором |
| R&S FSV3-B11 | Обход ЖИГ-преселектора |
| R&S FSV3-B40 | Ширина полосы анализа 40 МГц |
| R&S FSV3-B200 | Ширина полосы анализа 200 МГц |
| R&S FSV3-B18 | Запасной жесткий диск |
| R&S FSV3-B20 | Съемный жесткий диск |
| R&S FSV3-B24 | ВЧ-предусилитель для R&S®FSV3044 |
| R&S FSV3-B25 | Электронный аттенюатор, шаг 1 дБ |
| R&S FSV3-B33 | Защита от записи на USB-накопители |
| R&S FSV3-B114 | Расширенные вычислительные возможности |
| R&S FSV3-B28V | Управление источником шума через BNC |
| R&S FSV3-K703 | Опорная частота 1 ГГц |
| R&S FSV3-K6 | Импульсные измерения |
| R&S FSV3-K7 | Анализ аналоговых видов модуляции (АМ/ЧМ/ФМ) |
| R&S FSV3-K9 | Поддержка датчиков мощности |
| R&S FSV3-K10 | Анализ сигналов GSM/EDGE/EDGE Evolution/VAMOS |
| R&S FSV3-K18 | Измерение параметров усилителя |
| R&S FSV3-K18D | Прямые измерения предыскажений (DPD) |
| R&S FSV3-K30 | Измерение коэффициента шума |
| R&S FSV3-K33 | Защита от записи для твердотельного накопителя |
| R&S FSV3-K40 | Измерение фазового шума |
| R&S FSV3-K70 | Векторный анализ сигналов |
| R&S FSV3-K70M | Многомодуляционный анализ |
| R&S FSV3-K70P | Измерение BER PRBS |
| R&S FSV3-K72 | Измерение сигналов БС 3GPP FDD (WCDMA), включая HSDPA и HSDPA+ |
| R&S FSV3-K73 | Измерение сигналов МС 3GPP FDD (WCDMA), включая HSUPA и HSUPA+ |
| R&S FSV3-K91 | Измерение сигналов WLAN IEEE 802.11a/b/g |
| R&S FSV3-K91N | Измерение сигналов WLAN IEEE 802.11n |
| R&S FSV3-K91AC | Измерение сигналов WLAN IEEE 802.11ac |
| R&S FSV3-K91AX | Измерение сигналов WLAN IEEE 802.11ax |
| R&S FSV3-K91P | Измерение сигналов WLAN IEEE 802.11p |
| R&S FSV3-K100 | Измерение сигналов БС EUTRA/LTE FDD |
| R&S FSV3-K101 | Измерение сигналов АО EUTRA/LTE FDD |
| R&S FSV3-K102 | Измерение сигналов БС EUTRA/LTE MIMO |
| R&S FSV3-K103 | Измерение восходящих сигналов EUTRA/LTE Advanced |
| R&S FSV3-K104 | Измерение сигналов БС EUTRA/LTE TDD |
| R&S FSV3-K105 | Измерение восходящих сигналов EUTRA/LTE TDD |
| R&S FSV3-K106 | Измерение нисходящих сигналов EUTRA/LTE NB-IoT |
| R&S FSV3-K144 | Измерение нисходящих сигналов 3GPP 5G-NR |
| R&S FSV3-K145 | Измерение восходящих сигналов 3GPP 5G-NR |
| R&S FSV3-K544 | Пользовательская коррекция частоты с помощью SnP-файла (коррекция частотной характеристики — амплитудной и фазовой — измерительной установки) |
| R&S FS-SNS26 | Интеллектуальные источники шума для измерения коэффициента шума и усиления в |
| R&S FS-SNS40/ R&S FS-SNS55 | диапазоне до 55 ГГц |
| R&S ZZA-KN4 | Держатель для 19-дюймовой стойки 4 HU 1/1 |
| R&S ERST.2 | Наушники |
| R&S PCK | Кабель шины IEC, длина 2 м |
| R&S RAM | Согласующее устройство, 50/75 Ом, от 0 до 2700 МГц, согласование по обоим концам |
| R&S RAZ | Согласующее устройство, 50/75 Ом, от 0 до 2700 МГц, согласование по одному концу |
| R&S FPL1-Z5 | Антибликовая пленка |
| R&S FSE-Z4 | Блокиратор постоянного тока, от 10 кГц до 18 ГГц, разъем N-типа |
| R&S VSE | Базовая версия ПО R&S®VSE |
| Версия ПО R&S VSE для предприятий | Версия ПО R&S®VSE для предприятий |
| RSSeFSPC | Аппаратный ключ лицензии |
| R&S FSPC-FL | Аппаратный ключ плавающей лицензии |
| R&S VSE-SWM | Сопровождение ПО R&S®VSE |
| R&S WE1 | Расширение гарантийного срока на один год |
| R&S WE2 | Расширение гарантийного срока на два года |
| R&S CW1 | Расширение гарантийного срока на один год, включая ежегодную калибровку |
| R&S CW2 | Расширение гарантийного срока на два года, включая ежегодную калибровку |
| R&S AW1 | Расширение гарантийного срока на один год, включая ежегодную калибровку в аккредитованном метрологическом центре |
| R&S AW2 | Расширение гарантийного срока на два года, включая ежегодную калибровку в аккредитованном метрологическом центре |
| Модели | Описание |
| FSV3004 | Анализатор спектра и сигналов (от 10 Гц до 4 ГГц) |
| FSV3007 | Анализатор спектра и сигналов (от 10 Гц до 7,5 ГГц) |
| FSV3013 | Анализатор спектра и сигналов (от 10 Гц до 13,6 ГГц) |
| FSV3030 | Анализатор спектра и сигналов (от 10 Гц до 30 ГГц) |
| FSV3044 | Анализатор спектра и сигналов (от 10 Гц до 44 ГГц) |
