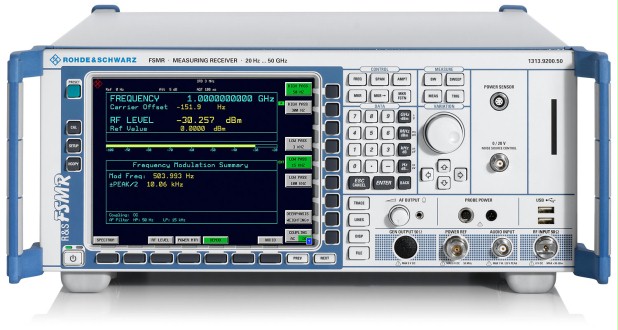

Измерительный приемник Rohde&Schwarz FSMR с диапазоном частот от 20 Гц до 50 ГГц
Подробнее
Описание
Измерительный приемник R&S®FSMR специально предназначен для выполнения измерительных задач, возникающих в процессе калибровки генераторов сигналов и фиксированных или регулируемых аттенюаторов.
- Диапазон частот от 20 Гц до 3/26,5/43/50 ГГц
- Высокоточный калибратор уровня с широким диапазоном измерения от +30 дБмВт до –140 дБмВт
- Высокоточный калибратор уровня
- Анализатор модуляции
- Аудиоанализатор с функциями измерения THD и SINAD
- Измеритель мощности для подключения датчиков мощности R&S®NRP-Zxx
- Высокопроизводительный анализатор спектра
Калибровка уровня – точная, воспроизводимая и простая
- Превосходные линейность и стабильность уровня
- Широкий диапазон допуска по дрейфу частоты и остаточной ЧМ
- Простое выполнение калибровки уровня в широком диапазоне
Прямое подключение датчиков мощности для точного измерения мощности
- Модуль датчика мощности со встроенным делителем мощности
- Управление всеми функциональными элементами, в том числе измерителем мощности с передней панели, а также с помощью шины IEC/IEEE или локальной сети
- Множество поддерживаемых измерителей мощности
- Автоматическая коррекция КСВН
Анализ модуляции и аудиоанализ стали проще
- Измерение глубины модуляции, девиации частоты или фазы с погрешностью измерения
- Аудиоанализ с автоматическим измерением частоты модуляции, THD и SINAD
- Отображение аудио- и демодулированных сигналов в частотной и временной областях
- Аудиовход для калибровки генераторов модуляции
Универсальный высокопроизводительный анализ спектра
- Полнофункциональный анализатор спектра
- Полный набор детекторов
- Гибкая настройка фильтра разрешения и широкая полоса пропускания
- Полный набор функций анализа
Поддерживаемые технологии
- WCDMA / HSPA / HSPA+
- GSM/EGPRS/EDGE
- CDMA2000® 1xEV-DO
- CDMA2000® 1xRTT
- TD-SCDMA
- GSM-R
- TETRA
- cdmaOne
- DECT
- Bluetooth® (базовая скорость передачи данных)
- ZigBee™ IEEE 802.15.4
- MBMS
- АМ
- ЧМ
Характеристики
| R&S®FSMR3 | R&S®FSMR26 | R&S®FSMR43 | R&S®FSMR50 | |
| Диапазон частот | От 20 Гц до 3,6 ГГц | От 20 Гц до 26,5 ГГц | От 20 Гц до 43 ГГц | От 20 Гц до 50 ГГц |
| Опорная частота | старение: 1 × 10–7/год, опционально 2 × 10 –8/год | |||
| Измерение абсолютной мощности | с использованием датчика мощности R&S®NRP-Zxx или внешних измерителей мощности | |||
| Погрешность | с R&S®NRP-Z27/-Z37: 0,083 дБ (до 4,2 ГГц, от +15 °C до +35 °C) | |||
| Относительное измерение уровня | ||||
| Диапазон измерения | От +30 дБмВт до –140 дБмВт (в зависимости от частоты) | |||
| Линейность (от +20 дБмВт до –140 дБмВт) | ±0,01 дБ ± 0,005 дБ на каждый шаг 10 дБ | |||
| Измерения АМ-модуляции | ||||
| Глубина модуляции | от 0 % до 100 % | |||
| Погрешность измерения |
1 % показания, от 50 Гц до 50 кГц; 0,4 % показания, от 90 Гц до 150 Гц, в диапазоне от 5 % до 99 % |
|||
| Частота модуляции | от 10 Гц до 100 кГц | |||
| Собственное искажение | 0.3 % | |||
| Измерения частотной модуляции | ||||
| Девиация частоты | макс. 500 кГц | |||
| Погрешность измерения | 1 % показания, от 50 Гц до 100 кГц | |||
| Частота модуляции | от 10 Гц до 200 кГц | |||
| Собственное искажение | 0,1 % | |||
| Измерения фазовой модуляции | ||||
| Девиация фазы | макс. 10 000 радиан | |||
| Погрешность измерения | 1 % показания, от 50 Гц до 100 кГц | |||
| Частота модуляции | от 10 Гц до 100 кГц | |||
| Собственное искажение | 0,1 % | |||
| Измерения аудиосигналов | ||||
| Диапазон частот | DC, от 20 Гц до 1 МГц | |||
| Диапазоны уровней | 0,4 В, 4 В | |||
| Погрешность измерения | 1 % показания, от 20 Гц до 100 кГц | |||
| Анализатор спектра | ||||
| Диапазон частот | От 20 Гц до 3,6 ГГц | От 20 Гц до 26,5 ГГц | От 20 Гц до 43 ГГц | От 20 Гц до 50 ГГц |
| Полосы разрешения | От 10 Гц до 50 МГц; БПФ-фильтры: от 1 Гц до 30 кГц; канальные фильтры; ЭМС фильтры | |||
| Полоса видео-фильтра | От 1 Гц до 10 МГц | |||
| Отображаемый средний уровень шума (RBW = 1 Гц) | ||||
| 1 ГГц | тип. –158 дБмВт | тип. –156 дБмВт | тип. –156 дБмВт | тип. –156 дБмВт |
| 26 ГГц | - | тип. –151 дБмВт | тип. –151 дБмВт | тип. –151 дБмВт |
| 43 ГГц | - | - | тип. –140 дБмВт | тип. –140 дБмВт |
| 50 ГГц | - | - | - | тип. –133 дБмВт |
| Детекторы кривых | Макс. пик, мин. пик, автопик, выборка, СКЗ, среднее, квазипик | |||
| Фазовый шум | типичное значение –133 дБн (1 Гц) при 10 кГц от несущей, несущая частота 640 МГц | |||
| Время развертки | ||||
| Полоса обзора > 10 Гц | От 2,5 мс до 16 000 с | |||
| Полоса обзора 0 Гц (нулевая полоса обзора) | от 1 μс до 16 000 с | |||
| Подавление частоты зеркального канала | ||||
| f < 3,6 ГГц | тип. 110 дБ | |||
| f > 3,6 ГГц | - | 0 дБ | ||
|
f > 3,6 ГГц, с опцией R&S®FSMR-B2 |
- | тип. 100 дБ | ||
