Анализатор спектра Rohde&Schwarz FSL с диапазоном частот от 9 кГц до 20 ГГц
Подробнее
Описание

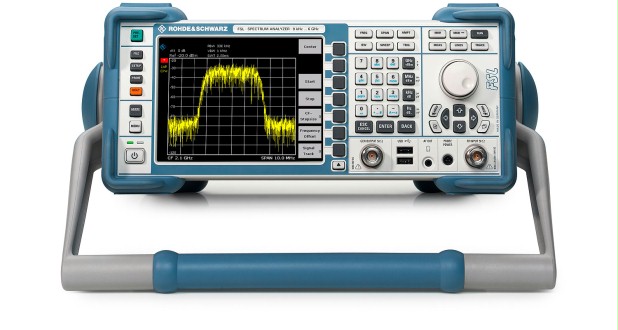

Прибор R&S®FSL – это чрезвычайно легкий и компактный анализатор спектра, который идеально подходит для решения всевозможных задач в разработке, сервисе и на производстве.
Несмотря на небольшой размер, он обладает широким набором функций, более свойственных анализаторам высшего класса, в результате получается прекрасное соотношение цены и качества. Анализатор R&S®FSL – единственный в своем классе прибор со следящим генератором в диапазоне до 18 ГГц и возможностью анализа сигналов с полосой 28 МГц. Кроме того, модель R&S®FSL18 (с рабочим диапазоном до 18 ГГц) может использоваться в приложениях для диапазона СВЧ.
Свойства:
- Исключительные для своего класса характеристики
- Быстрота и универсальность в условиях производства
- Незаменим в любой лаборатории
- Легкий и компактный, отлично подходит для работы в полевых условиях
- Простота обновления и широкий выбор интерфейсов
- Широкий диапазон функций, простота управления
Характеристики
| R&S®FSL3 model .03 |
R&S®FSL3 model .13 |
R&S®FSL6 model .06 |
R&S®FSL6 model .16 |
R&S®FSL18 model .18 |
R&S®FSL18 model .28 |
|
| Frequency range | 9 kHz to 3 GHz | 9 kHz to 3 GHz | 9 kHz to 6 GHz | 9 kHz to 6 GHz | 9 kHz to 18 GHz (overrange 20 GHz) |
9 kHz to 18 GHz (overrange 20 GHz) |
| Frequency accuracy | 1 × 10-6 | 1 × 10-6 | 1 × 10-6 | 1 × 10-6 | 1 × 10-6 | |
| With R&S®FSL-B4, OCXO | 1 × 10-7 | 1 × 10-7 | 1 × 10-7 | 1 × 10-7 | standard with the R&S®FSL18 | standard with the R&S®FSL18 |
| Resolution bandwidths | ||||||
| Standard | 300 Hz to 10 MHz in 1/3 sequence, zero span additionally 20 MHz | |||||
| With R&S®FSL-B7 | 10 Hz to 10 MHz in 1/3 sequence, additionally 1 Hz (FFT filter) | |||||
| Video bandwidths | 10 Hz to 10 MHz | 10 Hz to 10 MHz | 10 Hz to 10 MHz | 10 Hz to 10 MHz | 10 Hz to 10 MHz | 10 Hz to 10 MHz |
| Signal analysis bandwidth | 28 MHz | 28 MHz | 28 MHz | 28 MHz | 28 MHz | 28 MHz |
| Phase noise | typ. –103 dBc (1 Hz) at 10 kHz from carrier, 1 GHz | |||||
| Displayed average noise level (DANL) | ||||||
| With 300 Hz RBW | typ. –117 dBm | typ. –117 dBm | typ. –117 dBm | typ. –117 dBm | typ. –117 dBm | typ. –117 dBm |
| With 1 Hz FFT RBW and preamplifier (R&S®FSL-B7, R&S®FSL-B22 options) |
500 MHz: typ. –162 dBm 3 GHz: typ. –158 dBm |
|||||
| Third-order intercept (TOI) | typ. +18 dBm | typ. +18 dBm | typ. +18 dBm | typ. +18 dBm | typ. +18 dBm | typ. +18 dBm |
| Detectors | pos./neg. peak, auto peak, RMS, quasi-peak, average, sample | |||||
| Level measurement uncertainty | <0.5 dB (30 kHz ≤ f ≤ 3 GHz), <0.8 dB (3 GHz< f ≤ 6 GHz), <1.2 dB (6 GHz< f ≤ 18 GHz) |
|||||
| Tracking generator | no | yes | no | yes | no | yes |
| Frequency range | – | 1 MHz to 3 GHz | – | 1 MHz to 6 GHz | – | 10 MHz to 18 GHz |
| Output level | – | –20 dBm to 0 dBm | – | –20 dBm to 0 dBm | – | –30 dBm to –10 dBm |
Документы
Описание
| Опции | Описание |
| R&S®ETL-B235 | Li-Ion АКБ 10 Ач с зарядным устройством; требуется опция R&S®FSL-B30 |
| R&S®EVS-Z6 | Защитная жесткая крышка |
| R&S®FSH-Z2 | КСВ-мост, 10 МГц - 3 ГГц (вкл. Калибровочные стандарты ХХ, КЗ, Нагрузка); |
| R&S®NRP-Z11 | Средней мощности преобразователь мощности 10 МГц - 8 ГГц, 200 мВт; |
| R&S®NRP-Z21 | Средней мощности преобразователь мощности 10 МГц - 18 ГГц, 200 мВт; |
| R&S®NRP-Z22 | Средней мощности преобразователь мощности 10 МГц - 18 ГГц, 2 Вт; |
| R&S®NRP-Z23 | Средней мощности преобразователь мощности 10 МГц - 18 ГГц, 15 Вт; |
| R&S®NRP-Z24 | Средней мощности преобразователь мощности 10 МГц - 18 ГГц, 30 Вт; |
| R&S®NRP-Z91 | Средней мощности преобразователь мощности 9 кГц - 6 ГГц, 200 мВт; |
| R&S®NRP-Z51 | Термоэлектрический Преобразователь мощности 0 Гц - 18 ГГц, 100 мВт; |
| R&S®NRP-Z55 | Термоэлектрический Преобразователь мощности 0 Гц - 40 ГГц, 100 мВт; |
| R&S® FSL-B4 | Прецизионный термостатированный опорный кварцевый генератор (стандартная опция для R&S®FSL18) |

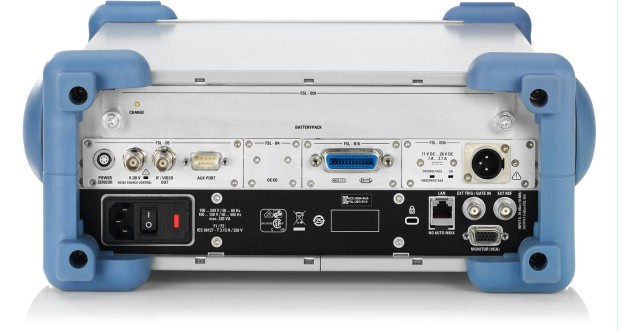

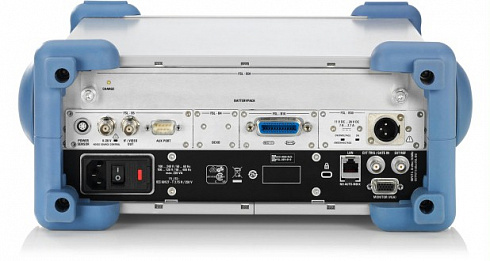

| R&S® FSL-B5 | Дополнительные интерфейсы: видео вых., вых. ПЧ, управление источником шума, AUX-порт,порт для внешнего NRP-Z преобразователь мощности |
| R&S® FSL-B6 | Триггер по ТВ-сигналу |
| R&S® FSL-B7 | Узкополосные цифровые фильтры ПЧ |
| R&S® FSL-B8 | Стробированная развертка |
| R&S® FSL-B10 | GPIB интерфейс |
| R&S® FSL-B22 | РЧ-предусилитель (3/6 ГГц); |
| R&S® FSL-B30 | Питание от источника постоянного тока |
| R&S® FSL-B31 | NiMH АКБ 4.5 Ач; требуется опция R&S®FSL-B30 |
| R&S® FSL-K7 | АМ/ЧМ/ФМ измерительный демодулятор |
| R&S® FSL-K8 | Bluetooth® TX измерения (1.1 и 2.0 + EDR); |
| R&S® FSL-K9 | Поддержка внешних преобразователей мощности; требуется опция R&S®FSL-B5 или R&S®NRP-Z3/4 |
| R&S® FSL-K14 | Функция измерения спектрограмм |
| R&S® FSL-K20 | Измерения ТВ и кабельного ТВ |
| R&S® FSL-K30 | Функция измерения КШ и КУ; рекомендуются опции R&S®FSL-B5 и предусилитель |
| R&S® FSL-K72 | 3GPP FDD BTS измерения |
| R&S® FSL-K82 | CDMA2000® анализ базовых станций |
| R&S® FSL-K84) | 1xEV-DO анализ базовых станций |
| R&S® FSL-K91 | WLAN IEEE 802.11a/b/g/j измерения |
| R&S® FSL-K91N | Апгрейд опции R&S®FSL-K91 - IEEE 802.11n; |
| R&S® FSL-K92 | WiMAX™ IEEE 802.16 OFDM измерения |
| R&S® FSL-K93 | WiMAX™ IEEE 802.16 OFDM/OFDMA измерения |
| R&S® FSL-K92U | Апгрейд опции R&S®FSL-K92 - R&S®FSL-K93; |
| R&S® ZZA-S334 | Адаптер для монтажа в 19" стойку |

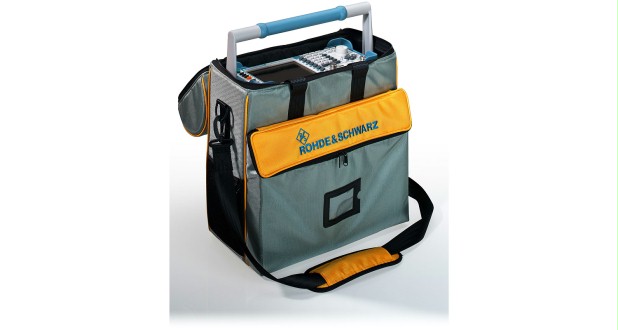

| R&S® FSL-Z3 | Мягкая сумка для переноски и работы вне помещения |
| R&S® FSL-Z4 | Дополнительное зарядное устройство |
| R&S® RAM | Согласующее устройство 75 Ом, L-секция |
| R&S® RAZ.02 | Согласующее устройство 75 Ом, 25 Ом последовательный резистор |
| R&S® FSH-Z38 | Согласующее устройство 75 Ом, L-секция, N - BNC; |
| R&S® ZRB2.52 | КСВ-мост, 5 МГц - 3 ГГц; |
| R&S® ZRC.52 | КСВ-мост, 40 кГц - 4 ГГц; |
| R&S® NRP-Z27 | Преобразователь мощности с встроенным сплиттером 0 - 18 ГГц, 500 мВт; |
| R&S® NRP-Z37 | Преобразователь мощности с встроенным сплиттером 0 - 26.5 ГГц, 500 мВт; |
| R&S® NRP-Z81 | Широкополосный преобразователь мощности 50 МГц - 18 ГГц, 100 мВт; |
Модели
| Модели | Описание |
| R&S® FSL3.03 | Анализатор спектра с диапазоном частот от 9 кГц до 3 ГГц |
| R&S® FSL6.06 | Анализатор спектра с диапазоном частот от 9 кГц до 6 ГГц |
| R&S® FSL18.18 | Анализатор спектра с диапазоном частот от 9 кГц до 18 ГГц |
| R&S®FSL3 model .13 | Анализатор спектра с диапазоном частот от 9 кГц до 3 ГГц + следящий генератор |
| R&S®FSL6 model .16 | Анализатор спектра с диапазоном частот от 9 кГц до 6 ГГц + следящий генератор |
| R&S®FSL18 model .28 | Анализатор спектра с диапазоном частот от 9 кГц до 18 ГГц + следящий генератор |
