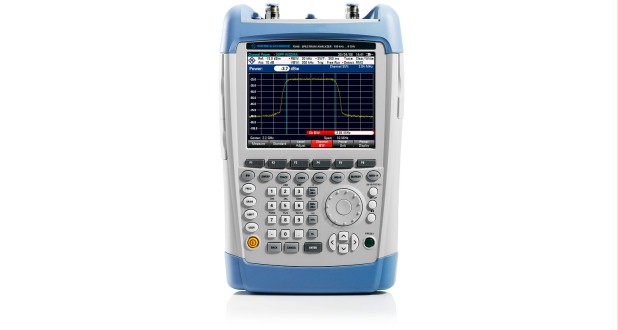

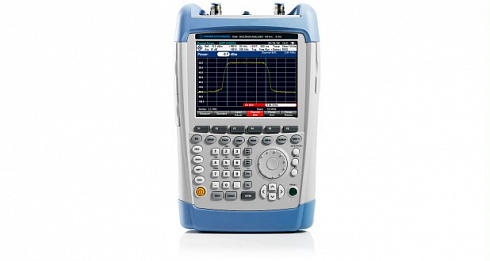

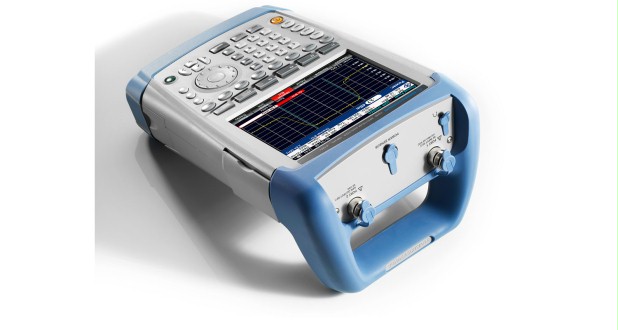

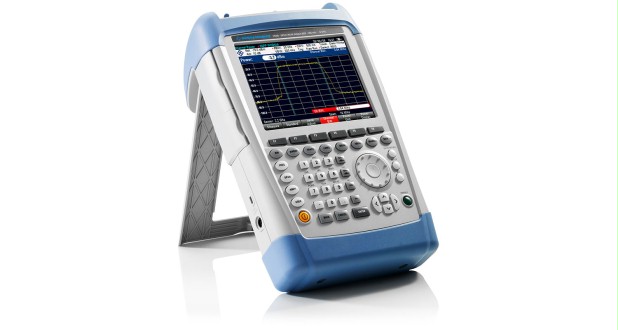

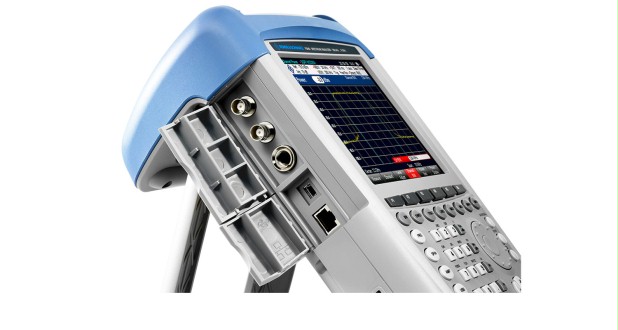

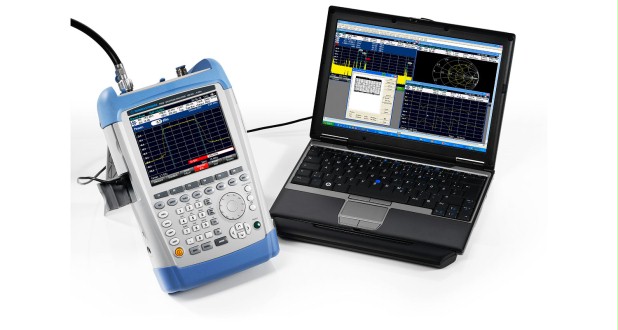

Портативный анализатор спектра Rohde&Schwarz FSH с диапазоном частот от 9 кГц до 20 ГГц
Подробнее
Описание

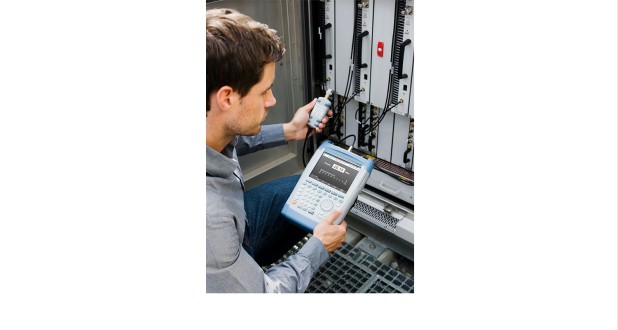

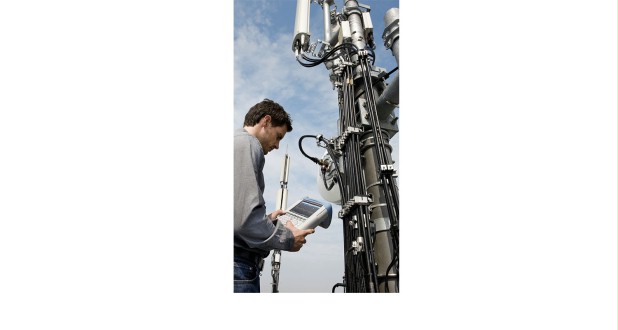

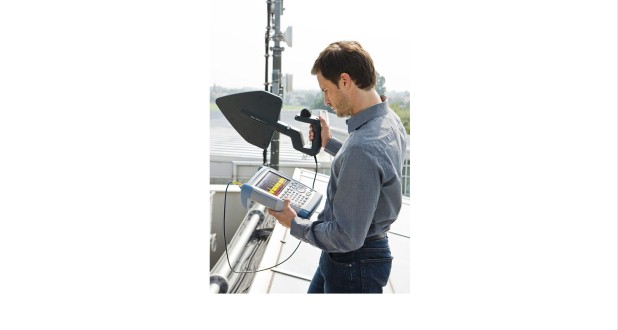

Основная область применения R&S®FSH – телекоммуникации, настройка и обслуживание базовых станций мобильной связи на месте эксплуатации. Анализатор спектра R&S®FSH — это удобный и прочный прибор, предназначенный для работы в полевых условиях. Небольшой вес, удобство и простота эксплуатации, а также большое количество измерительных функций делают этот прибор незаменимым для тех, кому требуется эффективный инструмент для наружных работ.
R&S®FSH — это портативный анализатор спектра, а также, в зависимости от модели и установленных опций, измеритель мощности, тестер кабелей и антенн и двухпортовый векторный анализатор цепей. Он обеспечивает наиболее важные функции ВЧ-анализа, которые необходимы специалистам-радиотехникам или бригадам по установке и техническому обслуживанию для решения повседневных измерительных задач. Прибор, например, может использоваться для обслуживания или установки передающих систем, проверки кабелей и антенн, оценки качества сигналов в сфере вещания, радиосвязи и обслуживания, измерения напряженности электрического поля или для решения простых лабораторных задач.

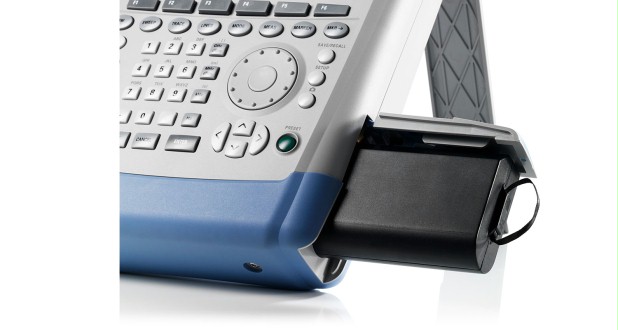

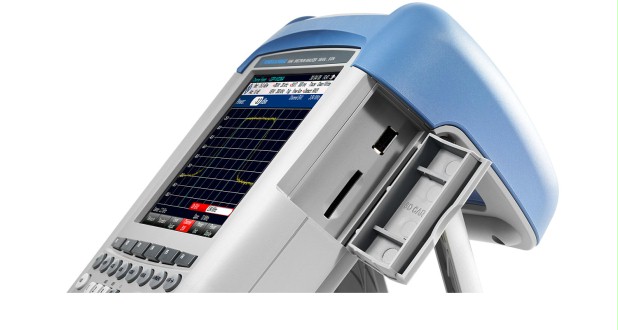

Анализатор R&S®FSH способен выполнить любую из этих задач быстро, надежно и с высокой точностью. Обладая весом всего 3 кг, анализатор спектра R&S®FSH по-настоящему удобен в работе. Все часто используемые функции имеют свои собственные функциональные клавиши и находятся в пределах досягаемости пальцев. Великолепный цветной дисплей легко читается даже при плохих условиях освещения, он также поддерживает работу в монохромном режиме для экстремальных условий. Емкость аккумуляторной батареи прибора R&S®FSH обеспечивает его непрерывную работу в течение 4,5 часов. Батарея заменяется в течение нескольких секунд. Все разъемы прибора защищены от брызг.
Ключевые факты:
- Диапазон частот: от 9 кГц до 3,6/8/13,6/20 ГГц
- Высокая чувствительность < –141 дБмВт (1 Гц), с предусилителем < –161 дБмВт (1 Гц)
- Полоса демодуляции 20 МГц для анализа сигналов LTE
- Низкая погрешность измерений (< 1 дБ)
- Измерительные функции для всех важнейших измерительных задач, связанных с запуском и обслуживанием передающих систем
- Встроенный следящий генератор и КСВН-мост со встроенным инжектором питания постоянного тока
- Двухпортовый анализатор цепей
- Прочный влагозащищенный корпус для напряженной работы в полевых условиях
- Удобный в обращении за счет малого веса (3 кг с батареей) и легкодоступных клавиш выбора функций
- Удобство работы с прибором благодаря пользовательским преднастройкам (мастер настройки измерений)
Характеристики
| Анализ спектра | |||||
| R&S®FSH4 | R&S®FSH8 | R&S®FSH13 | R&S®FSH20 | ||
| Диапазон частот |
модели .04/.14/.08/ .18/ .13/.23/.20/.30 |
От 9 кГц до 3,6 ГГц | от 9 кГц до 8 ГГц | От 9 кГц до 13,6 ГГц | От 9 кГц до 20 ГГц |
| модели .24/.28 | От 100 кГц до 3,6 ГГц | От 100 кГц до 8 ГГц | – | – | |
| Полосы разрешения | От 1 Гц до 3 МГц | ||||
|
Средний уровень собственного шума |
без предусилителя, RBW = 1 Гц (нормир.) | ||||
|
От 9 кГц до 100 кГц (только модели .04/.14/ .08/.18) |
< –108 дБмВт, –118 дБмВт (тип.) | < –96 дБмВт, –106 дБмВт (тип.) | |||
| От 100 кГц до 1 МГц | < –115 дБмВт, –125 дБмВт (тип.) | ||||
| от 1 до 10 МГц | < –136 дБмВт, –144 дБмВт (тип.) | ||||
| От 10 МГц до 2 ГГц | < –141 дБмВт, –146 дБмВт (тип.) | ||||
| От 2 до 3,6 ГГц | < –138 дБмВт, –143 дБмВт (тип.) | ||||
| От 3,6 до 5 ГГц | – | < –142 дБмВт, –146 дБмВт (тип.) | |||
| От 5 до 6,5 ГГц | – | < –140 дБмВт, –144 дБмВт (тип.) | |||
| От 6,5 до 13,6 ГГц | – | < –136 дБмВт, –141 дБмВт (тип.) | |||
| От 13,6 до 18 ГГц | – | – | – | < –134 дБмВт, –139 дБмВт (тип.) | |
| От 18 до 20 ГГц | – | – | – | < –130 дБмВт, –135 дБмВт (тип.) | |
| с предусилителем, RBW = 1 Гц (нормир.) | |||||
| От 100 кГц до 1 МГц | < –133 дБмВт, –143 дБмВт (тип.) | – | |||
| от 1 до 10 МГц | < –157 дБмВт, –161 дБмВт (тип.) | < –155 дБмВт, –160 дБмВт (тип.) | |||
| От 10 МГц до 2 ГГц | < –161 дБмВт, –165 дБмВт (тип.) | – | |||
| От 2 до 3,6 ГГц | < –159 дБмВт, –163 дБмВт (тип.) | – | |||
| От 3,6 до 5 ГГц | – | < –155 дБмВт, –159 дБмВт (тип.) | |||
| От 5 до 6,5 ГГц | – | < –151 дБмВт, –155 дБмВт (тип.) | |||
| От 6,5 до 8 ГГц | – | < –147 дБмВт, –150 дБмВт (тип.) | |||
| От 8 до 13,6 ГГц | – | – | < –158 дБмВт, –162 дБмВт (тип.) | ||
| От 13,6 до 18 ГГц | – | – | < –155 дБмВт, –160 дБмВт (тип.) | ||
| От 18 до 20 ГГц | – | – | – | < –150 дБмВт, –155 дБмВт (тип.) | |
|
Точка пересечения третьего порядка (IP3) |
От 300 МГц до 3,6 ГГц | > +10 дБмВт, +15 дБмВт (тип.) | |||
| От 3,6 до 20 ГГц | – | > +3 дБмВт, +10 дБмВт (тип.) | |||
| Фазовый шум | частота 500 МГц | ||||
| отстройка от несущей 30 кГц | < –95 дБн (1 Гц), –105 дБн (1 Гц) (тип.) | ||||
| отстройка от несущей 100 кГц | < –100 дБн (1 Гц), –110 дБн (1 Гц) (тип.) | ||||
| отстройка от несущей 1 МГц | < –120 дБн (1 Гц), –127 дБн (1 Гц) (тип.) | ||||
| Детекторы | – | выборка, макс. пик, мин. пик, автопик, СКЗ | |||
| Погрешность измерения уровня | 10 МГц < f ≤ 3,6 ГГц | <1 дБ, 0,5 дБ (тип.) | |||
| 3,6 МГц < f ≤ 20 ГГц | – | <1,5 дБ, 1 дБ (тип.) | |||
| Дисплей | Цветной ЖК-дисплей 6,5 дюймов с разрешением VGA | ||||
|
Время работы от аккумулятор (без следящего генератора) |
R&S®HA-Z204, 4,2 А•ч | до 3 ч | |||
| R&S®HA-Z206, 6,3 А•ч | до 4,5 ч | ||||
| Размеры (Ш × В × Г) | 194 мм × 300 мм × 69 мм (144 мм)1) | ||||
| Масса | 3 кг | ||||
| Векторный анализ цепей2)/векторный вольтметр3) | ||||
| R&S®FSH4 | R&S®FSH8 | R&S®FSH13/20 | ||
| Диапазон частот | модели .24 /.28 /.23 /.30 | От 300 кГц до 3,6 ГГц | От 300 кГц до 8 ГГц | От 100 кГц до 8 ГГц |
|
Выходная мощность (порт 1) |
от 0 до –40 дБмВт | - | ||
|
Выходная мощность (порт 2) |
от 0 до –40 дБмВт | от 0 до –40 дБмВт | ||
| Измерение характеристик отражения (S11, S22) | ||||
| Коэффициент направленности | От 300 кГц до 3 ГГц | > 43 дБ (номинально) | > 43 дБ (номинально) | >43 дБ (номинально) 4) |
| От 3 до 3,6 ГГц | > 37 дБ (номинально) | > 37 дБ (номинально) | >37 дБ (номинально) 4) | |
| От 3,6 до 6 ГГц | – | > 37 дБ (номинально) | >37 дБ (номинально) 4) | |
| От 6 до 8 ГГц | – | > 31 дБ (номинально) | >31 дБ (номинально) 4) | |
| Режимы отображения | векторное измерение характеристик отражения и передачи (R&S®FSH-K42) | амплитуда, фаза, амплитуда + фаза, диаграмма Смита, КСВН, коэффициент отражения, мρ, однопортовые потери в кабеле, электрическая длина, групповая задержка | ||
| векторный вольтметр (R&S®FSH-K45) | амплитуда + фаза, диаграмма Смита | |||
| Измерения характеристик передачи | ||||
| Динамический диапазон (S21) | От 100 до 300 кГц | тип. 70 дБ | тип. 70 дБ | - |
| От 300 кГц до 3,6 ГГц | > 70 дБ, 90 дБ (тип.) | > 70 дБ, 90 дБ (тип.) | - | |
| От 3,6 до 6 ГГц | – | > 70 дБ, 90 дБ (тип.) | - | |
| От 6 до 8 ГГц | – | 50 дБ (тип.) | - | |
| Динамический диапазон (S12) | От 100 кГц до 300 кГц | 80 дБ (тип.) | 80 дБ (тип.) | тип. 80 дБ |
| От 300 кГц до 3,6 ГГц | > 80 дБ, 100 дБ (тип.) | > 80 дБ, 100 дБ (тип.) | 80 дБ, 100 дБ (тип.) | |
| 3,6 | – | > 80 дБ, 100 дБ (тип.) | 80 дБ, 100 дБ (тип.) | |
| От 6 до 8 ГГц | – | 60 дБ (тип.) | 60 дБ (тип.) | |
| Режимы отображения | векторное измерение характеристик отражения и передачи (R&S®FSH-K42) | амплитуда (ослабление, усиление), фаза, амплитуда + фаза, электрическая длина, групповая задержка | ||
| векторный вольтметр (R&S®FSH-K45) | амплитуда + фаза | |||
1) С ручкой для переноски.
2) Доступно только для моделей .24/.28/.23/.30; для моделей .24/.28 дополнительно требуется R&S®FSH-K42.
3) Только для моделей .24/.28/.23/.30 требуется R&S®FSH-K45.
4) Только измерения S22.
Документы
Описание
| Опции | Описание |
| FSH-B106 | Литий-ионный аккумулятор, 6,75 А•ч. Устанавливается на заводе; замена аккумулятора с 4,5 А•ч на 6,75 А•ч |
| FSH-K105 | Измерения ЭМП |
| HA-Z22 | Плечевой ремень для переносной кобуры для R&S®HA-Z222 |
| TS95A16 | Антенна GSM/UMTS/CDMA, с магнитным креплением, полосой 850/900/1800/1900/2100, разъемом N-типа |
| HA-Z209 | Запасной шнур питания |
| FSH-Z46 | Краткое руководство по эксплуатации. Печатная версия, на английском языке |
| HE400 | Портативная направленная антенна |
| HE400HF | Антенный ВЧ-модуль, 8.3 кГц - 30 МГц; |
| HE400VHF | Антенный ВЧ-модуль, 20 МГц - 200 МГц; |
| HE400UWB | Антенный СВЧ-модуль, 30 МГц - 6 ГГц; |
| HE400LP | Логопериодическая антенна, 450 МГц - 8 ГГц; |
| HE400CEL | Антенный модуль диапазона сотовых операторов связи, 700 МГц - 2500 МГц; |
| HE400-K | Набор кабелей для R&S®HE400 и R&S®PR100 или R&S®FSH; |
| HE400Z1 | Транспортный кейс для R&S®HE400; |
| HE400Z2 | Транспортная сумка (маленькая) для для R&S®HE400 (рекомендуется для одного или двух антенных модулей); |
| HE400Z3 | Транспортная сумка (большая) для R&S®HE400 (рекомендуется для трех или четырех антенных модулей); |
| HE400Z4 | Тренога для R&S®HE400; |
| WE1 | Расширение гарантии, один год |
| WE2 | Расширение гарантии, два года |
| CW1 | Расширение гарантии с калибровкой, один год |
| CW2 | Расширение гарантии с калибровкой, два года |
| AW1 | Расширение гарантии с аккредитованной калибровкой, один год |
| AW2 | Расширение гарантии с аккредитованной калибровкой, два года |
| FSH-K14 | Приложение для измерения спектрограмм |
| FSH-K15 | Приложение для анализа помех (программная опция) |
| FSH-K16 | Приложение для геопривязки |
| FSH-K17 | Составление схемы источников сигнала внутри здания |
| FSH-K29 | Импульсные измерения с помощью датчика мощности (программная опция) (требуется R&S®FSH-Z129 для R&S®FSH4/8/13/20 с серийными номерами общим количеством < 121000) |
| FSH-K40 | Дистанционное управление через интерфейс USB или локальную сеть |
| FSH-K41 | Измерение расстояния до места повреждения (только для моделей .24/.28/.23/.30, рекомендуются R&S®FSH-Z320 или R&S®FSH-Z321 и R&S®FSH-Z28 или R&S®FSH-Z29) |
| FSH-K42 | Двухпортовый векторный анализ цепей (только для моделей .24/.28, требуется R&S®FSH-Z28 или R&S®FSH-Z29, модели 23/.30 поддерживают однопортовые измерения характеристик отражения и передачи в качестве стандарта) |
| FSH-K45 | Векторный вольтметр (только для моделей .24/.28/.23/.30: требуется R&S®FSH-Z28 или R&S®FSH-Z29) |
| FSH-K10 | Приложение для измерения GSM и EDGE |
| FSH-K44 | Приложение базовой станции 3GPP WCDMA / NodeB для измерений пилотных каналов и модуля вектора ошибок (EVM) |
| FSH-K44E | Приложение базовой станции 3GPP WCDMA / NodeB для измерений мощности домена кода (требуется R&S®FSV-K44) |
| FSH-K46 | Приложение базовой станции CDMA2000® для измерений пилотных каналов и модуля вектора ошибок (EVM) |
| FSH-K46E | Приложение базовой станции CDMA2000® для измерений мощности домена кода (требуется R&S®FSV-K46) |
| FSH-K47 | Приложение базовой станции 1xEV-DO для измерений пилотных каналов и модуля вектора ошибок (EVM) |
| FSH-K47E | Приложение для измерения мощности во временной области и сканера псевдошума на базовой станции 1xEV-DO. Требуется R&S®FSH-K47 (лицензия на программное обеспечение) |
| FSH-K48 | Измерения модуля вектора ошибок (EVM) и мощности базовой станции TD-SCDMA |
| FSH-K48E | Измерения модуля вектора ошибок (EVM) и мощности базовой станции TD-SCDMA/HSDPA (требуется R&S®FSV-K48) |
| FSH-K50 | Приложение нисходящего канала FDD LTE для измерений пилотных каналов и модуля вектора ошибок (EVM) |
| FSH-K51 | Приложение нисходящего канала TDD LTE для измерений пилотных каналов и модуля вектора ошибок (EVM) |
| FSH-K50E | Приложение нисходящего канала FDD LTE для усовершенствованных измерений каналов и модуляции (требуется R&S®FSV-K50) |
| FSH-K51E | Приложение нисходящего канала TDD LTE для усовершенствованных измерений каналов и модуляции (требуется R&S®FSV-K51) |
| FSH-K43 | Измерение в режиме приемника и режиме сканирования каналов |
| FSH-K56 | NB-IoT измерения |
| FSH-Z320 | РЧ-кабельная сборка, 0 - 8 ГГц, армированный, N Вилка/N Розетка, длина: 1 м |
| FSH-Z321 | РЧ-кабельная сборка, 0 - 8 ГГц, армированный, N Вилка/N Розетка, длина: 3 м |
| FSH-Z114 | Прецизионный генератор опорной частоты старение: < 3,6 x10e-9 / год |
| FSH-Z29 | Комбинированный калибр. стандарт ХХ/КЗ/Нагрузка/50 Ом Нагрузка, 0 - 3.6 ГГц; |
| FSH-Z28 | Комбинированный калибр. стандарт ХХ/КЗ/Нагрузка/50 Ом Нагрузка, 0 - 8 ГГц; |
| ZV-Z135.02 | Combined ХХ/КЗ/50 Ом Нагрузка/Перемычка калибровочный стандарт, 0 - 15 ГГц, 3.5 мм Розетка; |
| ZV-Z170.02 | Combined ХХ/КЗ/50 Ом Нагрузка/Перемычка калибровочный стандарт, 0 - 9 ГГц, N Розетка; |
| RAM | Согласующее устройство 50/75 Ом, L-секция |
| RAZ.02 | Согласующее устройство 50/75 Ом, последовательный резистор 25 Ом |
| FSH-Z38 | Согласующее устройство 50/75 Ом, L-секция, N - BNC; |
| RDL50 | Аттенюатор 50 Вт 20 дБ, 50 Ом, 0 - 6 ГГц, N(f) - N(m); |
| RBU100.03 | Аттенюатор 100 Вт 30 дБ, 50 Ом, 0 - 2 ГГц, N(f) - N(m); |
| HA-Z202 | 12 В автомобильный адаптер от прикуривателя |
| HA-Z204 | Li-Ion АКБ 4.5 Ач |
| HA-Z206 | Li-Ion АКБ 6.75 Ач |
| HA-Z203 | Зарядное устройство R&S®HA-Z204 и R&S®HA-Z206 Li-ion |

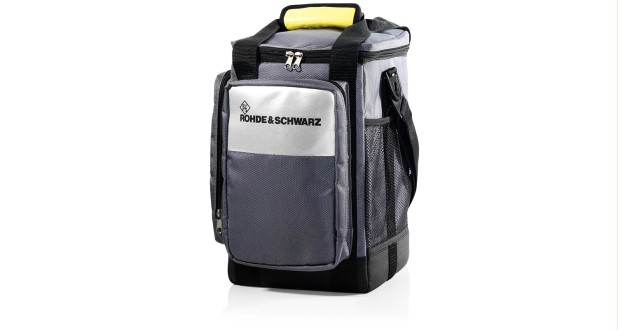

| HA-Z220 | Мягкая сумка для переноски |
| HA-Z221 | Жесткий кейс для переноски |
| HA-Z222 | Переносная кобура, грудной ремень и водонепроницаемая крышка |
| HA-Z232 | Карта памяти SD 8 Гб. Для анализаторов R&S®FSH с серийными номерами общим количеством ≤ 105000 требуется карта памяти SD для обновления встроенного ПО. |
| FSH-Z36 | Наушники |
| HZ15.02 | Компактный комплект пробников для измерения электромагнитного поля в ближней зоне, от 30 МГц до 3 ГГц для измерения электромагнитного поля в ближней зоне с помощью испытательных приемников и анализаторов спектра |
| HZ-16 | Предусилитель 3 ГГц, 20 дБ, адаптер питания (от 100 до 230 В), для R&S®HZ-15 |
| HA-Z211 | Запасной USB кабель; |
| HA-Z210 | Запасной Ethernet кабель; |
| HA-Z201 | Запасной источник питания |
| HA-Z240 | GPS-приемник |
| FSH-Z45 | Запасной компакт-диск. С программным обеспечением R&S®FSH4View и документацией по R&S®FSH |
| TS-EMF.05 | Портативная система измерения электромагнитного поля. Прочный корпус |
| TSEMF-B1 | Изотропная антенна, 30 МГц - 3 ГГц для R&S®TS-EMF; |
| TSEMF-B2 | Изотропная антенна, 700 МГц - 6 ГГц для R&S®TS-EMF; |
| TSEMF-B3 | Изотропная антенна, 9 кГц - 200 МГц для R&S®TS-EMF; |
| FSH-Z14 | Направленный преобразователь мощности, 25 МГц - 1 ГГц; |
| FSH-Z44 | Направленный преобразователь мощности, 200 МГц - 4 ГГц; |
| NRP-Z211.02 | Универсальный преобразователь мощности, 10 МГц - 8 ГГц, 100 мВт, 2-диодный; |
| NRP-Z221 | Универсальный преобразователь мощности, 10 МГц - 18 ГГц, 100 мВт, 2-диодный; |
| NRP-Z81 | Широкополосный Преобразователь мощности, 50 МГц - 18 ГГц, 100 мВт; |
| NRP-Z85 | Широкополосный Преобразователь мощности, 50 МГц - 40 ГГц, 100 мВт (2.92 мм); |
| NRP-Z86.40 | Широкополосный Преобразователь мощности, 50 МГц - 44 ГГц, 100 мВт (2.40 мм); |
| NRP8S | Трехдиодный Преобразователь мощностиs, 100 пВт - 200 мВт, 10 МГц - 8 ГГц; |
| NRP18S | Трехдиодный Преобразователь мощностиs, 100 пВт - 200 мВт, 10 МГц - 18 ГГц; |
| NRP33S | Трехдиодный Преобразователь мощностиs, 100 пВт - 200 мВт, 10 МГц - 33 ГГц; |
| NRP40S | Трехдиодный Преобразователь мощностиs, 100 пВт - 200 мВт, 50 МГц - 40 ГГц; |
| NRP50S | Трехдиодный Преобразователь мощностиs, 100 пВт - 200 мВт, 50 МГц - 50 ГГц; |
| NRP6A | Средней мощности Преобразователь мощностиs, 100 пВт - 200 мВт, 8 кГц - 6 ГГц; |
| NRP18A | Средней Преобразователь мощностиs, 100 пВт - 200 мВт, 8 кГц - 18 ГГц; |
| NRP-Z4.02 | Пассивный USB-адаптер для R&S NRP |
| FSH-Z144 | USB адаптер кабель для R&S®FSH-Z14/R&S®FSH-Z44 |
| FSH-Z129 | Адаптер кабель для R&S®NRP-Z8x |
| NRP-ZKU.02 | USB кабель интерфейсный, длина: 1.5 м, - для R&S®NRP |
| NRP18T | Термоэлектрический Преобразователь мощности, 300 нВт - 100 мВт, 0 - 18 ГГц; |
| NRP33T | Термоэлектрический Преобразователь мощности, 300 нВт - 100 мВт, 0 - 33 ГГц; |
| NRP40T | Термоэлектрический Преобразователь мощности, 300 нВт - 100 мВт, 0 - 40 ГГц; |
| NRP50T | Термоэлектрический Преобразователь мощности, 300 нВт - 100 мВт, 0 - 50 ГГц; |
| NRP67T | Термоэлектрический Преобразователь мощности, 300 нВт - 100 мВт, 0 - 67 ГГц; |
| NRP110T | Термоэлектрический Преобразователь мощности, 300 нВт - 100 мВт, 0 - 110 ГГц; |
Модели
| Модели | Описание |
| FSH4.04 | Портативный анализатор спектра с диапазоном частот от 9 кГц до 3,6 ГГц |
| FSH8.08 | Портативный анализатор спектра с диапазоном частот от 9 кГц до 8 ГГц |
| FSH13.13 | Портативный анализатор спектра с диапазоном частот от 9 кГц до 13,6 ГГц |
| FSH20.20 | Портативный анализатор спектра с диапазоном частот от 9 кГц до 20 ГГц |
