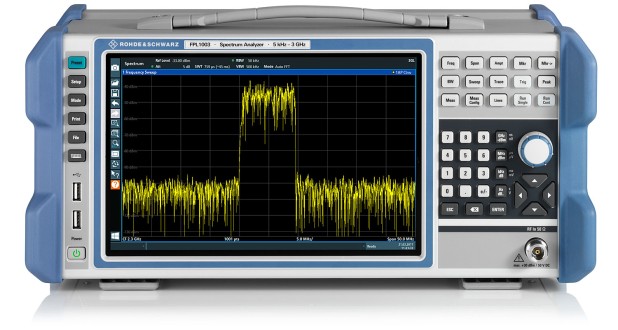

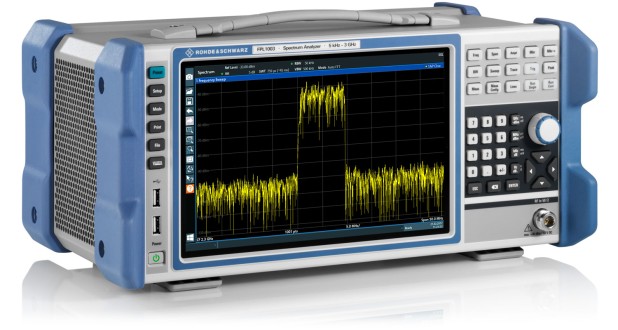

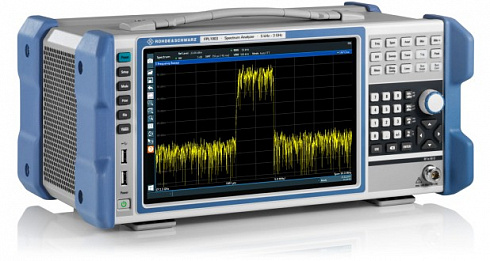

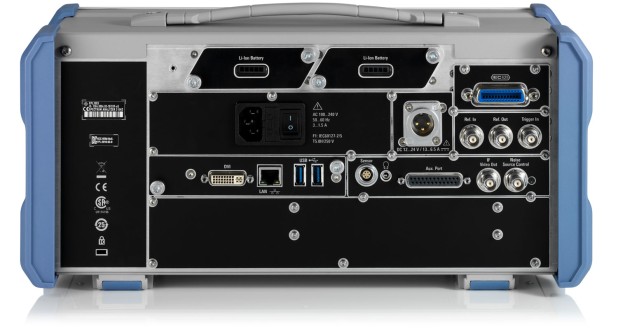

С помощью анализатора спектра и сигналов R&S®FPL1000 измерения выполняются быстро и удобно. Сенсорный экран с интуитивно понятным управлением прост в использовании. Благодаря отличным радиотехническим характеристикам, малому весу и компактности анализатор спектра R&S®FPL1000 сочетает в себе функциональность настольного прибора с портативностью переносного прибора.
Анализатор спектра R&S®FPL1000 необходим в радиолаборатории так же, как осциллограф или мультиметр. Это отдельный измерительный прибор, предназначенный для решения целого ряда задач. Он позволяет выполнять не только анализ спектра, но и высокоточное измерение мощности с помощью датчиков мощности, а также анализ сигналов с аналоговой и цифровой модуляцией. Прекрасные радиотехнические характеристики делают анализатор R&S®FPL1000 идеальным прибором для использования в лаборатории, на производстве и при сервисном обслуживании. Шаг перестройки аттенюатора 1 дБ (опция R&S®FPL1-B25) дает возможность выполнять измерения с максимальным динамическим диапазоном прибора. Предусилитель (опция R&S®FPL1-B22) позволяет увеличивать уровень чувствительности. Благодаря высокой чувствительности и низкому уровню фазового шума обеспечивается возможность анализа даже слабых помеховых сигналов вблизи несущей. Работать с анализатором R&S®FPL1000 также просто, как с обыкновенным смартфоном. Центральная частота или опорный уровень настраиваются простыми жестами пролистывания. Мульти-жесты двумя пальцами используются для изменения полосы обзора или отображаемого уровня мощности, в то время как 10,1-дюймовый экран с разрешением 1280×800 пикселей обеспечивает четкость отображения сигнала. Пользователь может произвольным образом разместить выводимые на экран результаты измерений. Используя режим отображения MultiView, можно комбинировать даже различные режимы измерения, а все результаты отображать на одном экране. В глубину корпус прибора R&S®FPL1000 не превышает длины одной руки. Он поместится на любом рабочем месте и оставит достаточно пространства для испытуемых устройств и других измерительных приборов. Малый вес и возможность работы от аккумуляторной батареи делают его пригодным для проведения измерений практически в любых условиях. Опциональный аккумулятор обеспечивает три часа непрерывной работы прибора. Благодаря большому набору принадлежностей анализатор R&S®FPL1000 может использоваться для полевых измерений. Для транспортировки предусмотрена жесткая защитная крышка, а проводить измерения можно, не извлекая прибор из специальной мягкой сумки для переноски. Плечевой ремень облегчает управление в "переносном" режиме.
Ключевые факты:
- Диапазон частот от 5 кГц до 7,5 ГГц
- Однополосный фазовый шум: –108 дБн (1 Гц) при отстройке 10 кГц (от несущей 1 ГГц)
- Средний уровень собственного шума (DANL) с предусилителем: –166 дБмВт от 10 МГц до 2 ГГц
- Малый вес и габариты
- Работа от аккумулятора или источника постоянного напряжения 12/24 В (опция)
- Поддержка датчиков мощности (опция)
- Ширина полосы анализа 40 МГц (опция)
- Анализ аналоговых и цифровых сигналов (опция)
- Стробированная развертка, узкополосные фильтры разрешения и измерения спектрограмм в стандартной комплектации
| Частота | ||
| Диапазон частот | R&S®FPL1003 | от 5 кГц до 3 ГГц |
| R&S®FPL1007 | От 5 кГц до 7,5 ГГц | |
| Старение за год | 1 × 10–6 | |
| с опцией R&S®FPL1-B4 | 1 × 10–7 | |
| Разрешение по частоте | 0,01 Гц | |
| Полоса пропускания | ||
| Полоса разрешения (–3 дБ) | следящие фильтры | от 100 кГц до 10 МГц с шагом 1/2/3/5 |
| БПФ-фильтры | от 1 Гц до 50 кГц с шагом 1/2/3/5 | |
| Ширина полосы I/Q-демодуляции | 12.8 МГц | |
| с опцией R&S®FPL1-B40 | 40 МГц | |
| Средний уровень собственного шума (DANL) | ||
| ВЧ-предусилитель отключен | 5 МГц ≤ f < 3 ГГц | –152 дБмВт (тип.) |
| 5 ГГц ≤ f ≤ 7,5 ГГц | –143 дБмВт (тип.) | |
| ВЧ-предусилитель включен (опция R&S®FPL1-B22) | 10 МГц ≤ f < 2 ГГц | –166 дБмВт (тип.) |
| 5 ГГц ≤ f ≤ 7 ГГц | –159 дБмВт (тип.) | |
| Интермодуляция | ||
| точка компрессии 1 дБ входного смесителя | ном. +7 дБмВт | |
| Точка пересечения третьего порядка (TOI) | 300 МГц ≤ fin < 3 ГГц | тип. +20 дБмВт |
| 3 ГГц ≤ fin ≤ 7,5 ГГц | тип. +18 дБмВт | |
| Фазовый шум | f = 1 ГГц, отстройка 10 кГц | тип. –108 дБн (1 Гц) |
| Общая погрешность измерения | 1 МГц ≤ f < 3 ГГц | 0,5 дБ |
| 3 ГГц ≤ f ≤ 7,5 ГГц | 0.8 дБ | |
| Опции | Описание |
| R&S®NRP-Z11 | 10 МГц - 8 ГГц, 200 мВт 10; |
| R&S®NRP-Z21 | 10 МГц - 18 ГГц, 200 мВт 10; |
| R&S®NRP-Z22 | 10 МГц - 18 ГГц, 2 Вт 10; |
| R&S®NRP-Z23 | 10 МГц - 18 ГГц, 15 Вт 10; |
| R&S®NRP-Z24 | 10 МГц - 18 ГГц, 30 Вт 10; |
| R&S®NRP-Z91 | 9 кГц - 6 ГГц, 200 мВт 10; |
| R&S®WE1 | Расширение гарантии, один год |
| R&S®WE2 | Расширение гарантии, два года |
| R&S®CW1 | Расширение гарантии с калибровкой, один год |
| R&S®CW2 | Расширение гарантии с калибровкой, два года |
| R&S®AW1 | Расширение гарантии с аккредетированной калибровкой, один год |
| R&S®AW2 | Расширение гарантии с аккредетированной калибровкой, два года |
| R&S® FPL1-B4 | OCXO, точная эталонная частота |
| R&S® FPL1-B5 | Дополнительные интерфейсы ПЧ/видео/вых. демодулятора, пользовательский порт, управление источником шума, преобразователь мощности, НЧ-выход, выход для наушников |
| R&S® FPL1-B10 | GPIB интерфейс |
| R&S® FPL1-B19 | Second Hard Disk (SSD); user-retrofittable mounted on PC board, including analyzer fir мВтare |
| R&S® FPL1-B22 | RF Preamplifier; user-retrofittable |
| R&S® FPL1-B25 | 1 дБ Steps for electronic Аттенюатор; user-retrofittable |
| R&S® FPL1-B30 | 0 Power Supply 12/24 V; user-retrofittable |
| R&S® FPL1-B31 | Internal Lithium-Ion Battery; retrofit in service center; including 2 battery packs и internal charging unit |
| R&S® FPL1-B40 | 40 МГц Analysis Bandwidth; user-retrofittable |
| R&S® FPL1-K7 | AM/FM/фМ Measurement Demodulator; |
| R&S® FPL1-K9 | Преобразователь мощности Measurement Втith R&S®NRP Преобразователь мощностиs; supports R&S®NRPxx Преобразователь мощностиs |
| R&S® FPL1-K30 | Noise Figure и Gain Measurements; requires R&S®FPL1-B5 |
| R&S® FPL1-Z1 | Защитная жесткая крышка |
| R&S® FPL1-Z2 | Мягкая сумка для переноски и работы вне помещения |
| R&S® FPL1-Z3 | H-образный наплечный ремень (требуется опция R&S®FPL1-Z2); |
| R&S® FPL1-Z4 | Запасная АКБ Li-Ion |
| R&S® FPL1-Z5 | Дисплей с антибликовым покрытием для работы на открытом воздухе; |
| R&S® FSV-B34 | Зарядное устройство для АКБ Li-Ion |
| R&S® FPL1-Z6 | Набор для монтажа в 19" стойку |
| R&S® RAM | Согласующее устройство L-секция |
| R&S® RAZ.02 | Согласующее устройство, последовательный резистор 25 Ом |
| R&S® RBU100.03 | Аттенюатор 100 Вт 3/6/10/20/30 дБ, 1 ГГц; |
| R&S® RBU50.03 | Аттенюатор 50 Вт 3/6/10/20/30 дБ, 2 ГГц; |
| R&S® RDL50 | Аттенюатор 50 Вт 20 дБ, 6 ГГц; |
| R&S® PCK.05 | IEC/IEEE кабель, длина: 2 м; |
| R&S® FSE-Z4 | DC-блок устройство, 10 кГц - 18 ГГц (N-типа); |
| R&S® NRP-Z211.02 | 10 МГц - 8 ГГц, 100 мВт, 2-х диодный; |
| R&S® NRP-Z221 | 10 МГц - 18 ГГц, 100 мВт, 2-х диодный; |
| R&S® NRP-Z27 | 0 - 18 ГГц, 500 мВт; |
| R&S® NRP-Z37 | 0 - 26.5 ГГц, 500 мВт; |
| R&S® NRP18T | 0 Гц - 18 ГГц, 100 мВт; |
| R&S® NRP18TN | 0 Гц - 18 ГГц, 100 мВт; |
| R&S® NRP33T | 0 Гц - 33 ГГц, 100 мВт; |
| R&S® NRP33TN | 0 Гц - 33 ГГц, 100 мВт; |
| R&S® NRP40T | 0 Гц - 40 ГГц, 100 мВт; |
| R&S® NRP40TN | 0 Гц - 40 ГГц, 100 мВт; |
| R&S® NRP50T | 0 Гц - 50 ГГц, 100 мВт; |
| R&S® NRP50TN | 0 Гц - 50 ГГц, 100 мВт; |
| R&S® NRP67T | 0 Гц - 67 ГГц, 100 мВт; |
| R&S® NRP67TN | 0 Гц - 67 ГГц, 100 мВт; |
| R&S® NRP110T | 0 Гц - 110 ГГц, 100 мВт; |
| R&S® NRP6A | 8 кГц - 6 ГГц, 200 мВт; |
| R&S® NRP6AN | 8 кГц - 6 ГГц, 200 мВт; |
| R&S® NRP18A | 8 кГц - 18 ГГц, 200 мВт; |
| R&S® NRP18AN | 8 кГц - 18 ГГц, 200 мВт; |
| R&S® NRP8S | 100 пВт - 200 мВт, 10 МГц - 8 ГГц; |
| R&S® NRP8SN | 100 пВт - 200 мВт, 10 МГц - 8 ГГц, LAN-версия; |
| R&S® NRP18S | 100 пВт - 200 мВт, 10 МГц - 18 ГГц; |
| R&S® NRP18SN | 100 пВт - 200 мВт, 10 МГц - 18 ГГц, LAN-версия; |
| R&S® NRP18S-10 | 1 нВт - 2 Вт 10 МГц - 18 ГГц; |
| R&S® NRP18S-20 | 10 нВт - 15 Вт 10 МГц - 18 ГГц; |
| R&S® NRP18S-25 | 30 нВт - 30 Вт 10 МГц - 18 ГГц; |
| R&S® NRP33S | 100 пВт - 200 мВт, 10 МГц - 33 ГГц; |
| R&S® NRP33SN | 100 пВт - 200 мВт, 10 МГц - 33 ГГц, LAN-версия; |
| R&S® NRP33SN-V | 100 пВт - 200 мВт, 10 МГц - 33 ГГц, LAN-версия, TVAC-совместимый; |
| R&S® NRP40S | 100 пВт - 100 мВт, 50 МГц - 40 ГГц; |
| R&S® NRP40SN | 100 пВт - 100 мВт, 50 МГц - 40 ГГц, LAN-версия; |
| R&S® NRP50S | 100 пВт - 100 мВт, 50 МГц - 50 ГГц; |
| R&S® NRP50SN | 100 пВт - 100 мВт, 50 МГц - 50 ГГц, LAN-версия; |
| R&S® NRP-Z81 | 50 МГц - 18 ГГц, 100 мВт; |
| R&S® NRP-Z85 | 50 МГц - 40 ГГц, 100 мВт (2.92 mm); |
| R&S® NRP-Z86.40 | 50 МГц - 44 ГГц, 100 мВт (2.40 mm); |
| Модели | Описание |
| FPL1003 | Анализатор спектра с диапазоном частот от 5 кГц до 3 ГГц |
| FPL1007 | Анализатор спектра с диапазоном частот от 5 кГц до 7,5 ГГц |
