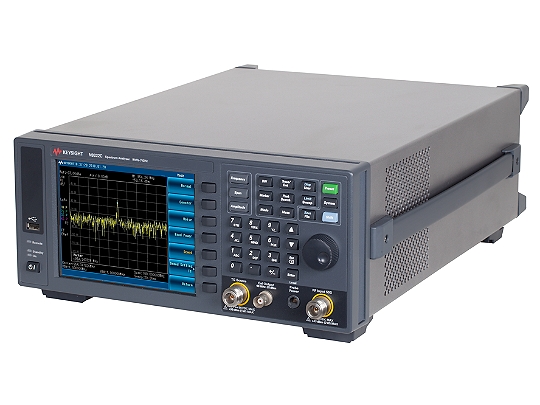

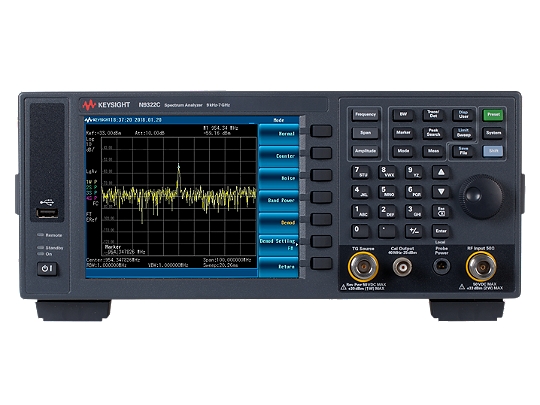

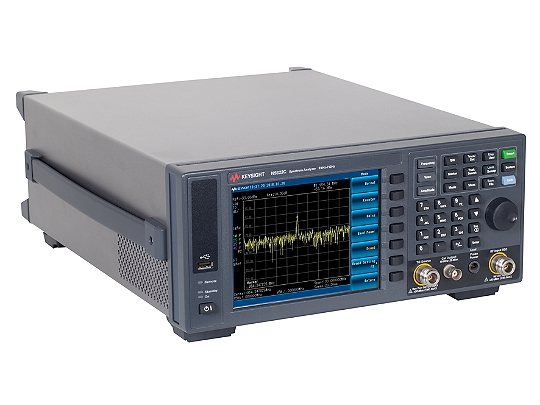

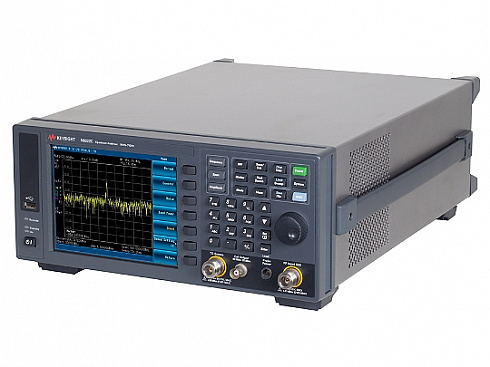

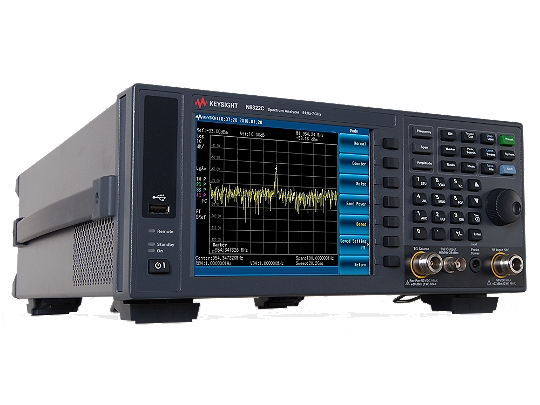

Базовые анализаторы сигналов (BSA) Keysight серии N932xC: N9321C, N9322C, N9323C и N9324C с диапазоном частот от 9 кГц до 20 ГГц
Подробнее
Описание
Проверенные технические характеристики обеспечивают надёжные результаты измерения ВЧ-устройств
- Диапазон частот от 9 кГц до 4/7 ГГц или от 1 МГц до 13,6 / 20 ГГц, за счёт того,что старение внутреннего генератора опорной частоты доведено до ±0,1 х 10-6 за год, уход частоты уменьшается, обеспечивая более точные измерения
- Средний уровень собственных шумов (DANL) –162 дБм (тип.) позволяет легко и точно измерять сигналы низкого уровня
- Абсолютная погрешность измерения уровня ±0,3 дБ (тип.) обеспечивает высокую достоверность результатов измерения мощности
Дополнительные возможности, помогающие получить более глубокое представление о сигналах при разработке и отладке ВЧ-устройств
- Следящий генератор со встроенным КСВНмостом для измерений параметров передачи и отражения
- Режим демодуляции для более глубокого анализа сигналов с амплитудной и частотной модуляцией (AM/ЧM) или амплитудной и частотной манипуляцией (АМн/ЧМн)
- Поддержка измерителей мощности с шиной USB серий U2000 и U2020X компании Keysight для прецизионных измерений амплитуды сигнала
- Встроенный входной канал с улучшенными характеристиками для измерения параметров амплитудной и частотной модуляции (AM/ЧM) при передаче в общей полосе частот по общему каналу связи и для измерения сигналов xDSL в диапазоне частот от 9 кГц до 10 МГц
Характеристики
| N9321C | N9322C | N9323C | N9324C | |
| Frequency range | 9 kHz – 4 GHz | 9 kHz – 7 GHz | 1 MHz – 13.6 GHz | 1 MHz – 20 GHz |
| Reference aging rate | ± 1 ppm, ± 0.1 ppm (w/Opt. PFR) | |||
| Absolute amplitude accuracy | ± 0.3 dB | |||
| Displayed average noise level, 1 GHz (typical) | -162 dBm/Hz | -162 dBm/Hz | -154 dBm/Hz | -154 dBm/Hz |
| Resolution bandwidth | 10 Hz – 3 MHz | |||
| Third-Order Intercept (TOI) | +11 dBm | +11 dBm | +9 dBm | +9 dBm |
| Input attenuator | 0 to 50 dB, in 1 dB steps | 0 to 50 dB, in 1 dB steps | 0 to 50 dB, in 5 dB steps | 0 to 50 dB, in 5 dB steps |
| Phase noise, 100 kHz offset | -98 dBc/Hz | -98 dBc/Hz | -97 dBc/Hz | -97 dBc/Hz |
