Описание
Приемник PXE N9048B для измерения ЭМП
Ключевые возможности
- Диапазон частот: от 1 Гц до 3,6 ГГц, 8,4 ГГц или 44 ГГц
- Полосы пропускания по уровню минус 3 дБ (стандарт) или минус 6 дБ (в соответствии с требованиями CISPR и MIL-STD)
- Типы детекторов, используемых при измерении ЭМП: пиковый, квазипиковый, средних значений и СКЗ
- Расширенные возможности диагностики
Основные технические характеристики
- Соответствие требованиям CISPR 16-1-1 2010 и MIL-STD-461
- Суммарная погрешность измерения уровня: ±0,22 дБ
- Средний уровень собственных шумов (DANL) (1 ГГц): –169 дБм (с предусилителем и и функцией компенсации собственных шумов NFE)
- Фазовый шум: –135 дБн/Гц, отстройка 1 МГц
Измерение ЭМП, средства диагностики, калибровка
- Функциональные возможности измерений ЭМС: одновременно работающие детекторы, списки сигналов, таблицы сканирования, ограничительные линии и корректирующие коэффициенты
- Возможности сканирования во временной и частотной областях
- Расширенные средства анализа: ленточная диаграмма, функции маркеров, масштабирование полосы обзора, обзор зоны и отображение спектрограмм
Использование в автоматизированных измерительных системах
- Соответствие классу С стандарта LXI, поддержка команд SCPI

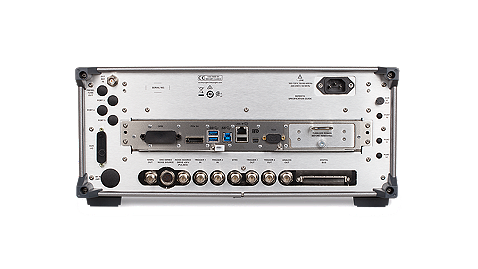

- Интерфейсы: USB 2.0, LAN 1000Base-T, GPIB
- Мультисенсорный интерфейс пользователя для всех анализаторов сигналов серии X/ открытая операционная система Windows 10

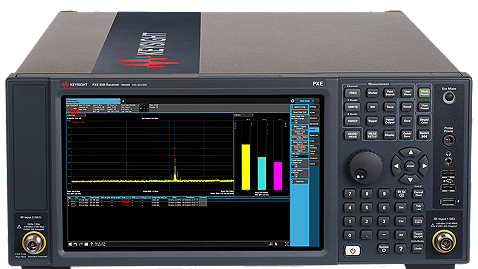

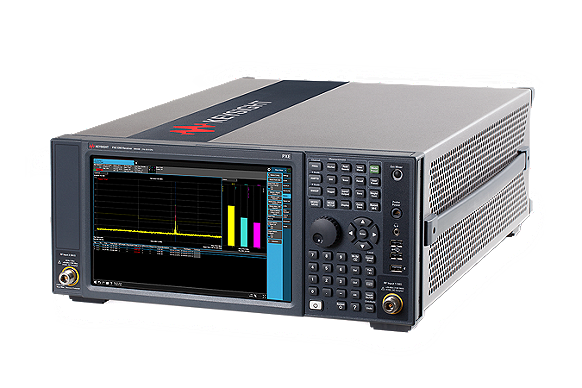

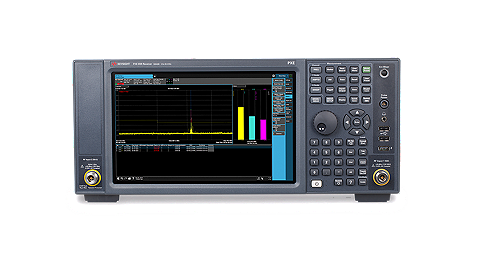

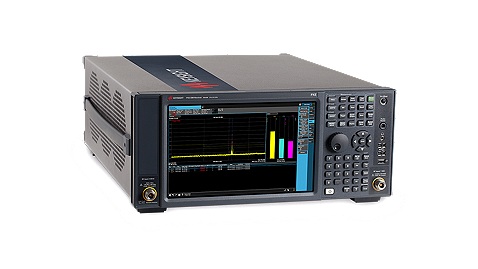

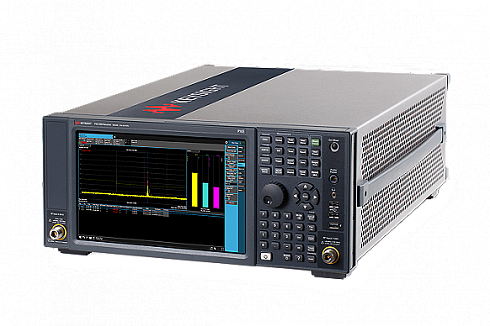

Приёмник N9048B PXE для измерения ЭМП
N9048B PXE не просто измерительный приёмник, позволяющий оценить соответствие уровня электромагнитных помех требованиям CISPR и MIL-STD-461. Это анализатор сигналов серии X, который может работать со множеством прикладных измерительных программ.
Больше уверенности в испытаниях на соответствие нормам ЭМС
- Повышение точности и улучшение повторяемости результатов испытаний за счёт выдающейся точности измерения (±0,22 дБ) и чувствительности (–174 дБм на частоте 10 ГГц)
- Прикладные измерительные программы для ЭМС, функции маркеров, масштабирование полосы обзора, обзор зоны и отображение спектрограммы
- Оборудование лаборатории гибким средством для испытания новой продукции и новых типов изделий в диапазоне частот от 2 Гц до 26,5 ГГц
- Объединение в единое целое функций приёмника ЭМП и анализатора спектра для более быстрой оценки тонкой структуры сигнала
- Опция сканирования во временной области позволяет существенно сократить время на создание списка подозрительных излучений перед выполнением окончательных измерений
- Совместимость по кодам с приёмником N9038A MXE компании Keysight
- Возможность модернизации обеспечивает соответствие текущим и будущим потребностям испытаний
Новые стандартные функции приемников PXE
- Функция монитора спектра добавляет отображения “живого” спектра и измерителя, что упрощает определение параметров сигналов и идентификацию частоты максимумов излучений перед проведением окончательного измерения. Число точек графика: от 1 до 100 001
- Функция распределения вероятностей амплитуды (APD) включена в стандарт CISPR 11
- Функция управления внешними схемами стабилизации полного сопротивления линии (эквивалентами сети) позволяет управлять процессом коммутации двух серийно выпускаемых преобразователей схемы стабилизации полного сопротивления линии, которые используются для измерения кондуктивных помех при выполнении испытаний на соответствие коммерческим и военным стандартам
- Функция анализатора помех (Disturbance Analyzer) для измерения ЭМП от бытовых электрических приборов, электрических инструментов и т. д. в соответствии с требованиями стандарта CISPR 14-1
Характеристики
Характеристика | Значение |
Частота | 1 Гц to 44 ГГц |
Средний уровень собственных шумов (1 ГГц) | -174 дБм |
Максимальная полоса анализа / пропускания | 40 МГц |
Максимальная полоса пропускания реального времени | 350 МГц |
Фазовый шум на частоте 1 ГГц с отстройкой 10 кГц | -114 дБн/Гц |
Опции расширения полосы анализа | 10 стандарт, 25, 40 МГц |
Опции расширения диапазона частот | 1 Гц to 3,6, 8,4, 26,5 и 44 ГГц |
Интермодуляц. искаж. 3-го порядка на частоте 1 ГГц | +17 дБм |
Документы
Keysight N9048B Specification
890.5 Кб
Описание
Опции | Описание |
N9048B-503 | Диапазон частот от 1 Гц до 3,6 ГГц (обязательная опция) |
N9048B-508 | Диапазон частот от 1 Гц до 8,4 ГГц (обязательная опция) |
89601B | ПО векторного анализа сигналов 89600 VSA |
N9048B-526 | Диапазон частот от 1 Гц до 44 ГГц (обязательная опция) |
N9048B-B25 | Расширение полосы анализа с 10 до 25 МГц |
N9048B-B40 | Расширение полосы анализа с 10 до 40 МГц |
N9048B-CNF | Входной ВЧ-соединитель типа N (розетка) - для входа 1 |
N9048B-CR3 | Широкополосный выход ПЧ; центральная частота зависит от тракта ПЧ; вывод на соединитель Aux IF на задней панели |
N9048B-EXM | Работа с внешними преобразователями частоты компании Keysight и третьих производителей; единый порт для выхода сигнала гетеродина и входа сигнала промежуточной частоты: SMA (розетка) |
N9048B-P03 | Предусилитель, от 100 кГц до 3,6 ГГц; совместим с опциями диапазона частот N9048B-503, N9048B-508 и N9048B-526 |
N9048B-P08 | Предусилитель, от 100 кГц до 8,4 ГГц; совместим с опциями диапазона частот N9048B-508 и N9048B-526 |
N9048B-P44 | Предусилитель, от 100 кГц до 44 ГГц; совместим с опцией диапазона частот N9048B-526 |
N9048B-PFR | Прецизионный генератор опорной частоты |
N9048B-SF1 | Запрет запуска программ Windows из прикладной программы прибора |
N9048B-SF2 | Запрещает прикладной программе прибора сохранять/вызывать результаты измерений или конфигурации пользователя в/из запоминающего устройства прибора |
N9048B-SS1 | Полностью зеркальный съёмный твёрдотельный накопитель SSD в дополнение к накопителю, установленному в приборе, с операционной системой Windows |
N9048B-YAS | Вывод видеосигнала экранного изображения на соединитель Analog Out на задней панели |
N9048B-С35 | Для входа 1 выбран соединитель 3,5 мм (вилка); для входа 2 остаётся соединитель тип N; совместимо только с опцией 526 |
N9062EM0E | Совместимость на уровне языка SCPI; возможность эмуляции приёмников для измерения ЭМП ESU, ESR и ESL компании R&S |
N9063EM0E | Анализ аналоговой модуляции; одноклавишные измерения сигналов с амплитудной (АМ), частотной (ЧМ) и фазовой (ФМ) модуляцией с определением количественных показателей; настройка, прослушивание и определение спектра звуковых сигналов; поддерживает аудиовыход (выходное напряжение пропорционально частоте девиации); работает также с сигналами стандартов FM Stereo и RDS. |
N90EMESCB | Управление внешним источником; управление генератором сигналов серии EXG или MXG компании Keysight с передней панели PXE |
Аксессуары | Описание |
1CM113A | Комплект фланцев для монтажа в стойку |
1CN103A | Комплект передних ручек |
1CN105A | Комплект фланцев и ручек передней панели для монтажа в стойку |
1DVR001A | USB-совместимый привод DVD-ROM/CD-R/RW |
1KBD001A | Клавиатура 65-клавишная (раскладка США) с интерфейсом USB |
1MSE001A | Мышь с интерфейсом USB |
Модели
Модели | Описание |
N9048B | Приёмник PXE для измерения ЭМП |
