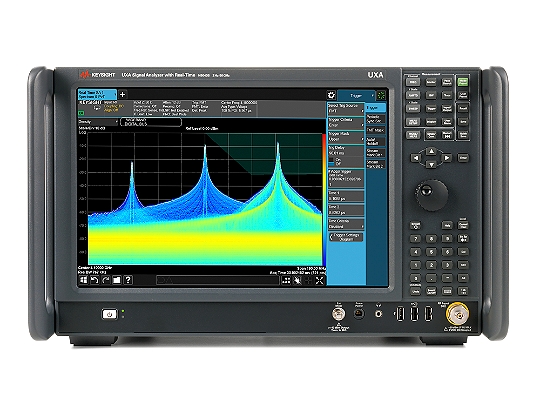

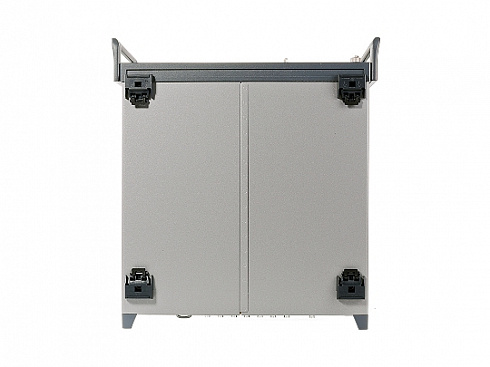

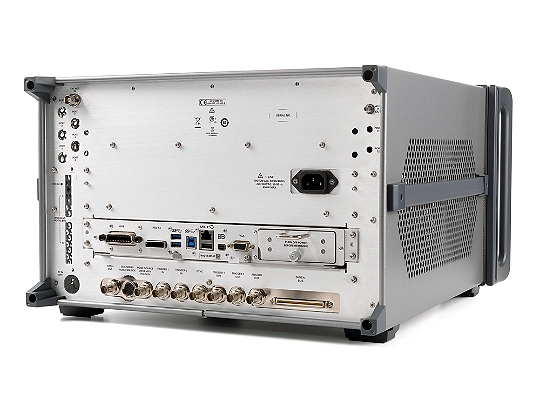

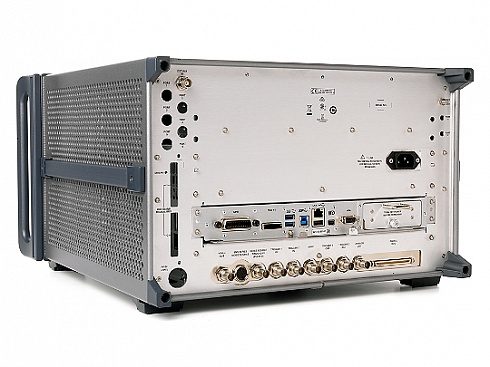

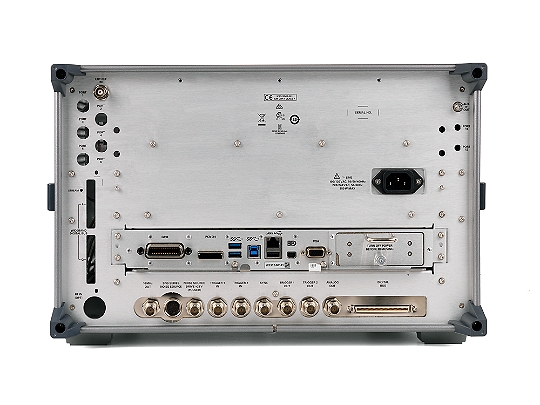

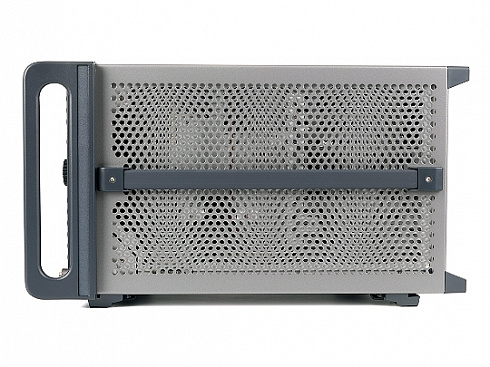

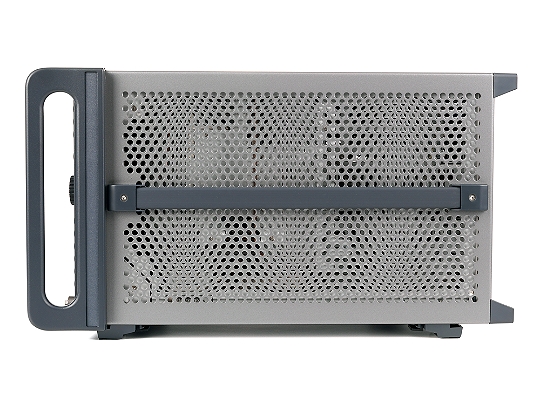

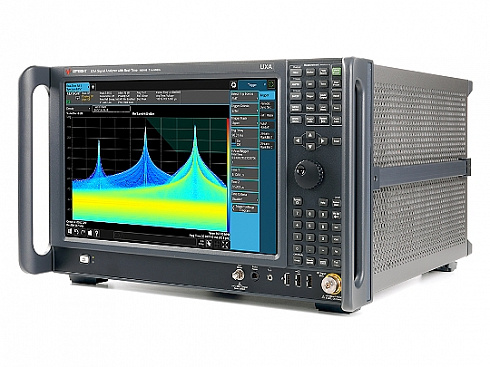

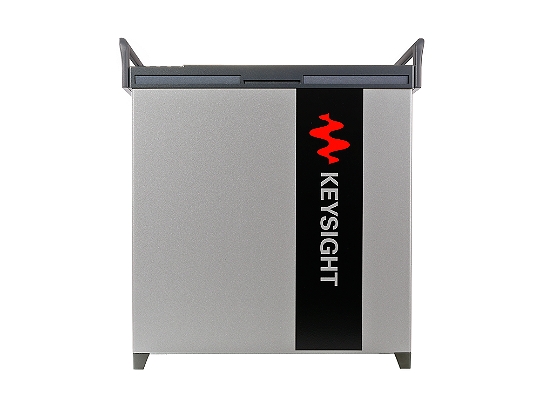

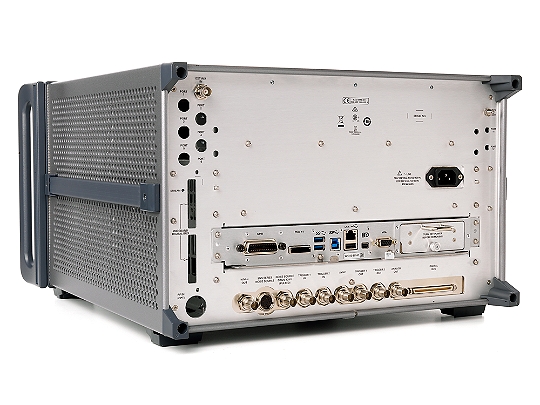

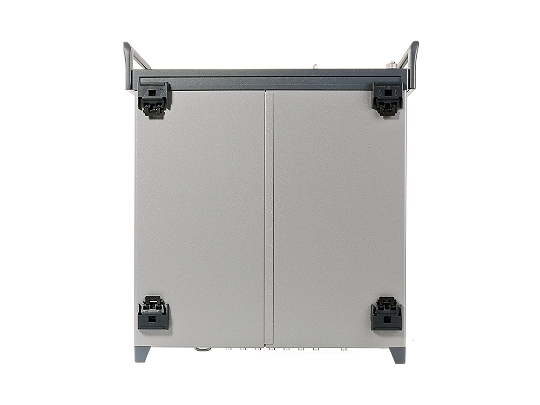

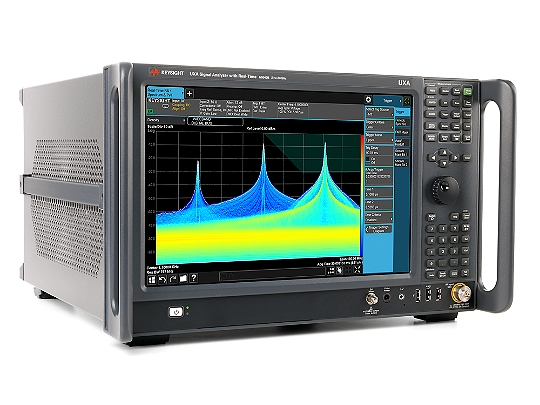

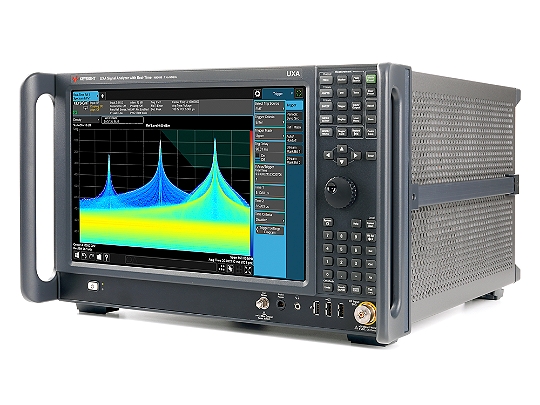

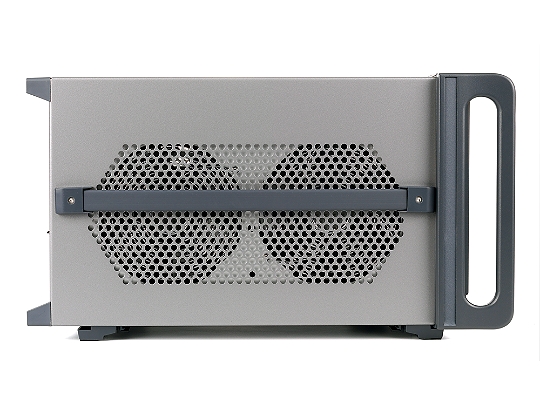

Анализатор сигналов UXA Keysight N9040B с диапазоном частот от 2 Гц до 50 ГГц
Подробнее
Описание
Превосходные характеристики анализаторов сигналов UXA N9040B позволяют исследовать самые сложные современные сигналы (нестационарные, широкополосные и с быстрой перестройкой рабочей частоты) систем спутниковой связи, радиолокационных систем, средств радиоэлектронной борьбы, а также сигналы стандартов 5G, 802.11ax/ay и др. Благодаря лучшим в отрасли показателям по фазовым шумам и широкому динамическому диапазону, свободному от побочных составляющих, вы сможете с высокой степенью достоверности измерить характеристики разрабатываемого устройства.
- Определение реальных характеристик устройств благодаря широкой полосе анализа (до 1 ГГц) и наглядности отображения самых сложных сигналов
- Более четкое представление о спектре исследуемого сигнала благодаря лучшим в отрасли показателям по фазовым шумам и величине свободного от побочных составляющих динамического диапазона (SFDR) на уровне 78 дБн в полосе 510 МГц
- Возможность расширения диапазона частот до 110 ГГц с помощью интеллектуальных смесителей компании Keysight и вплоть до терагерцового диапазона — с помощью смесителей других производителей
- Возможность захвата нестационарных сигналов с помощью функции анализа спектра в режиме реального времени
- Возможность захвата слабых паразитных сигналов при использовании тракта с пониженным уровнем шумов
- Возможность более детального представления сигналов на экране с диагональю 14,1 дюймов (35,8 см)
Характеристики
| Частота | 2 Гц до 50 ГГц |
| Опции расширения диапазона частот | 8.4, 13.6, 26.5, 44, 50 GHz, Mixers to 1.1 THz |
| Максимальная полоса анализа / пропускания | 1 ГГц |
| Опции расширения полосы анализа | 25 standard, 40, 255, 510 MHz, 1 GHz |
| Максимальная полоса пропускания реального времени | 510 МГц |
| Полоса анализа в режиме реального времени | 255 МГц, 510 МГц |
| Средний уровень собственных шумов (1 ГГц) | -174 дБм |
| Фазовый шум на частоте 1 ГГц с отстройкой 10 кГц | -136 дБн/Гц |
| Фазовый шум на частоте 1 ГГц с отстройкой 30 кГц | -136 дБн/Гц |
| Фазовый шум на частоте 1 ГГц с отстройкой 1 МГц | -146 дБн/Гц |
| Суммарная погрешность уровня сигнала / измерения | ±0,16 дБ |
| Интермодуляц. искаж. 3-го порядка на частоте 1 ГГц | +22 дБм |
| Макс. динамич. диапазон по искаж. 3 порядка, 1 ГГц | - |
| Приложения общего назначения |
|
| Приложения для сотовой связи |
|
| Приложения для систем беспроводной связи |
|
| Приложения для цифрового видео | - |
| Уровень производительности | ◆◆◆◆◆◆ |
| Диапазон ослабления аттенюатора (стандарт. компл.) | 70 дБ |
| Шаг ослабления аттенюатора (стандарт. компл.) | 2 дБ |
| Мин. длительность для 100%-ой вероятности захвата | 3,517 мкс |
| Длительность обнаруж. сигнала (сигнал/маска >60дБ) | 3.33 нс |
| Динамич. диапазон, своб. от паразит. составляющих | 78 дБн |
| Полоса частот в частотной/временной области | 255 МГц |
| Режимы отображения |
|
| Запуск |
|
| Приложения с функцией запуска по частотной маске |
|
| Сред. уровень собств. шумов, 2 ГГц, предус. выкл. | -155 дБм/Гц |
| Сред. уровень собств. шумов, 10 ГГц, предус. выкл. | -156 дБм/Гц |
| Наличие измерительных приложений | Да |
| Настольные | Да |
| Real-Time Data Streaming | Да |
Документы
Описание
| Опции | Описание |
| N9040B-ALV | Дополнительный Лог видео выход |
| N9040B-C35 | Разъем РЧ-выход 3.5 мм Вилка |
| N9040B-CRP | Разъем, программируемый на тыльной стороне выход ПЧ |
| N9040B-YAV | Y-ось выход |
| N9040B-P08 | Предусилитель 8.4 ГГц |
| N9040B-P13 | Предусилитель 13.6 ГГц |
| N9040B-P26 | Предусилитель 26.5 ГГц |
| N9040B-P44 | Предусилитель 44 ГГц |
| N9040B-P50 | Предусилитель 50 ГГц |
| N9040B-B2X | Полоса анализа, 255 МГц |
| N9040B-B5X | Полоса анализа, 510 МГц |
| N9040B-B25 | Полоса анализа, 25 МГц |
| N9040B-B40 | Полоса анализа, 40 МГц |
| N9040B-H1G | Полоса анализа, 1 ГГц |
| N9040B-EA3 | Электронный аттенюатор 3,6 ГГц |
| N9040B-EMC | Функция измерения ЭМП |
| N9040B-FP2 | Функция быстрого измерения мощности - в полосе 40 МГц |
| N9040B-RTS | Широкополосная передача IQ-потока в режиме реального времени |
| N9040B-FT1 | Запуск по частотной маске, базовая опция лицензия |
| N9040B-FT2 | Запуск по частотной маске, улучшенное детектирование лицензия |
| N9040B-DUA | Дуплексный ПЧ RTSA |
| N9040B-RBE | Увеличение разрешения полосы пропускания |
| N9040B-TDS | Сканирование во временной области |
| N9040B-A6J | Калибровка в соответствии ANSI Z540 |
| N9040B-UK6 | Коммерческая калибровка с тестовыми данными |
| N9040B-RT1 | Анализ в режиме реального времени, базовая опция, 255 МГц с B2X/H1G, 500 МГц с B5X, лицензия |
| N9040B-RT2 | Анализ в режиме реального времени, улучшенное детектирование, 255 МГц с B2X/H1G, 500 МГц с B5X, лицензия |
| N9040B-SF1 | Функция безопасности, исключение запуска программ |
| N9040B-SF2 | Функции безопасности, защита от сохранения результатов |
| N9040B-SSD | Дополнительный съемный SSD |
| N9040B-SS1 | Дополнительный съемный SSD с ОС Win10 |
| N9040B-ESC | Управление внешним источником |
| N9040B-DVR | USB DVD-ROM/CD-R/RW привод |
| N9040B-KB2 | USB клавиатура (маленькая) |
| N9040B-MLP | Согласование импеданса с минимальными потерями, 50 - 75 Ом (Type-N - BNC) |
| N9040B-MSE | Мышка компьютерная, USB |
| N9040B-2CM | Набор для монтажа в стойку 265.9мм H (6U) - два фланцевых кронштейна, две стандартные направляющие, DARK COLORS |
| N9040B-2CP | Фланец для монтажа в стойку и комплект ручек 265,9 мм H (6U) - два кронштейна, ручки, рельсы, DARK COLORS |
| 89601B | Программа векторного анализа сигналов 89600 VSA |
| N6171A | Программное обеспечение MATLAB |
| N9063C | Измерительный аналоговый демодулятор, Multi-touch интерфейс |
| N9067C | Импульсные измерения, Multi-touch интерфейс |
| N9068C | Измерение уровня фазовых шумов, Multi-touch интерфейс |
| N9069C | Измерение КШ и КУ, Multi-touch интерфейс |
| N9071C | GSM / EDGE / Evo измерения, Multi-Touch интерфейс |
| N9073C | W-CDMA/HSPA/HSPA+ измерения, Multi-touch интерфейс |
| N9077C | WLAN 802.11a/b/g/j/p/n/ac/af/ah/ax измерения, Multi-Touch интерфейс |
| N9080C | LTE/LTE-Advanced FDD измерения, Multi-touch интерфейс |
| N9081C | Bluetooth измерения, Multi-Touch интерфейс |
| N9082C | LTE / LTE-Advanced TDD измерения, Multi-touch интерфейс |
| N9084C | Приложение для измерения диапазона коротких диапазонов, интерфейс Multi-Touch |
| N6141C | Приложение для измерений ЭМП, Multi-Touch интерфейс |
| N9054C | VMA векторный анализ модуляции, Multi-Touch интерфейс |
| N9061C | Приложение для совместимости с языками дистанционного управления, интерфейс Multi-Touch |
| N9062C | Приложение SCPI совместимости, Multi-touch интерфейс |
| N9040B-AKT | Российская локализация, интерфейс пользователя и руководство по быстрому включению |
| N9040B-RTR | Пример записи и анализа в режиме реального времени, лицензия |
| R-51B-001-3C | Гарантия Keysight - 3 года |
| R-51B-001-5C | Гарантия Keysight - 5 лет |
| R-51B-001-7C | Гарантия Keysight - 7 лет |
| R-51B-001-10C | Гарантия Keysight - 10 лет |
| R-50C-011-3 | Калибровка Keysight - 3 года |
| R-50C-011-5 | Калибровка Keysight - 5 лет |
| R-50C-011-7 | Калибровка Keysight 7 лет |
| R-50C-011-10 | Калибровка Keysight 10 лет |
| R-50C-011-MU-3 | Калибровка + отчет о погрешностях - 3 года |
| R-50C-011-MU-5 | Калибровка + отчет о погрешностях - 5 лет |
| R-50C-066-1 | Российская метрологическая поверка - один раз |
| R-50C-066-3 | Российская метрологическая поверка - три года |
| R-50C-066-5 | Российская метрологическая поверка - пять лет |
| N9040BU-DVR | USB DVD-ROM/CD-R/RW привод |
| N9040BU-KB2 | USB клавиатура (маленькая) |
| N9040BU-MLP | Согласование импеданса с минимальными потерями, 50 - 75 Ом |
| N9040BU-MSE | Оптическая мышка компьютерная USB |
| N9040BU-2CM | Набор для монтажа в стойку 265.9мм H (6U) - два фланцевых кронштейна, две стандартные направляющие, DARK COLORS |
| N9040BU-2CP | Фланец для монтажа в стойку и комплект ручек 265,9 мм H (6U) - два кронштейна, ручки, рельсы, DARK COLORS |
| N9040BU-AKT | Российская локализация - руководство по быстрому включению |
| N9040BU-B2X | Полоса анализа, 255 МГц |
| N9040BU-B5X | Полоса анализа, 510 МГц |
| N9040BU-B25 | Полоса анализа, 25 МГц |
| N9040BU-B40 | Полоса анализа, 40 МГц |
| N9040BU-BUF | Полоса анализа, from 255 МГц - 510 МГц |
| N9040BU-BUG | Полоса анализа, 25 или 40 МГц - 510 МГц, для блоков мм диапазона длина волн |
| N9040BU-BUM | Полоса анализа, 255 МГц - 510 МГц, для блоков мм диапазона длина волн |
| N9040BU-ALV | Дополнительный Лог видео выход |
| N9040BU-CRP | Разъем с тыльной стороны, программируемый ПЧ-выход |
| N9040BU-YAV | Видео экрана, лог видео и линейный видео |
| N9040BU-EMC | Функция измерения ЭМП |
| N9040BU-EA3 | Электронный аттенюатор 3,6 ГГц |
| N9040BU-FP2 | Функция быстрого измерения мощности - в полосе 40 МГц |
| N9040BU-RTS | Передача IQ-потока в режиме реального времени |
| N9040BU-FT1 | Запуск по частотной маске (захват сигналов с длительностью от 15 мкс), лицензия |
| N9040BU-FT2 | Запуск по частотной маске (захват сигналов с длительностью от 3,6 мкс), лицензия |
| N9040BU-DP4 | Цифровой процессор, 4 ГБ памяти захвата |
| N9040BU-FS2 | Улучшенная скорость развертки |
| N9040BU-DP5 | Цифровой процессор для B5X, 4 ГБ памяти захвата |
| N9040BU-DUA | Дуплексный ПЧ RTSA |
| N9040BU-RBE | Увеличение разрешения полосы пропускания |
| N9040BU-TDS | Сканирование во временной области |
| N9040BU-FBP | Опция апгрейда bypass |
| N9040BU-P08 | Предусилитель 8.4 ГГц |
| N9040BU-P13 | Предусилитель 13.6 ГГц |
| N9040BU-P26 | Предусилитель 26.5 ГГц |
| N9040BU-P44 | Предусилитель 44 ГГц |
| N9040BU-P50 | Предусилитель 50 ГГц |
| N9040BU-RT1 | Анализатор реального времени - 510 МГц полоса анализа, базовая опция |
| N9040BU-RT2 | Анализатор реального времени - 510 МГц полоса анализа, улучшенное детектирование |
| N9040BU-RTR | Пример записи и анализа в режиме реального времени, лицензия |
| N9040BU-SF1 | Функции безопасности, исключает запуск программ |
| N9040BU-SF2 | Функции безопасности, защита от сохранения результатов |
| N9040BU-SSD | SSD привод, с Win7X |
| N9040BU-SS1 | SSD привод, с Win10 |
| N9040BU-F07 | UXA апгрейд частотного диапазона с 8.4 - 26.5 ГГц, включает установку, калибровку, 1 год гарантии |
| N9040BU-F10 | UXA апгрейд частотного диапазона с 13 - 26.5 ГГц, включает установку, калибровку, 1 год гарантии |
| N9040BU-F06 | UXA апгрейд частотного диапазона с 8,4 - 13,6 ГГц, включает установку, калибровку, 1 год гарантии |
| N9040BU-F15 | UXA апгрейд частотного диапазона с 44 - 55 ГГц, включает 50 ГГц предусилитель, установку, калибровку, 1 год гарантии |
Модели
| Модели | Описание |
| N9040B-508 | Анализатор сигналов UXA с диапазоном частот от 3 Гц до 8,4 ГГц |
| N9040B-513 | Анализатор сигналов UXA с диапазоном частот от 3 Гц до 13,6 ГГц |
| N9040B-526 | Анализатор сигналов UXA с диапазоном частот от 3 Гц до 26,5 ГГц |
| N9040B-550 | Анализатор сигналов UXA с диапазоном частот от 3 Гц до 50 ГГц |
| N9040B-544 | Анализатор сигналов UXA с диапазоном частот от 3 Гц до 44 ГГц |
