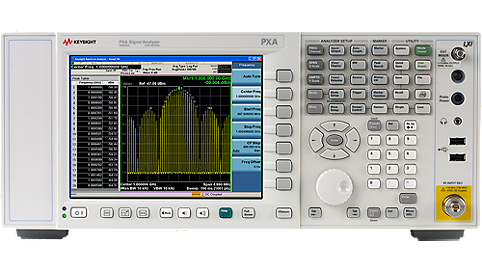

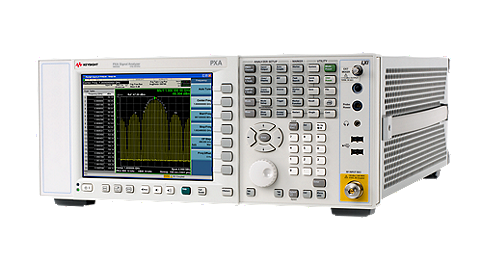

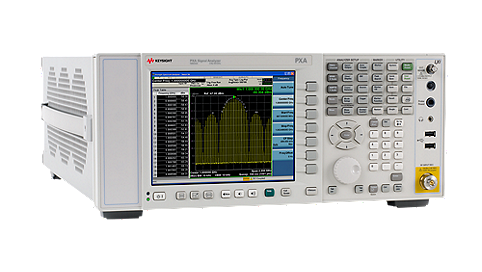

Анализатор сигналов MXA Keysight N9030A с диапазоном частот от 3 Гц до 50 ГГц
Этот продукт будет снят с производства и заменен на Анализатор сигналов Keysight N9030B PXA
Этот продукт будет снят с производства и заменен на Анализатор сигналов Keysight N9030B PXA
Подробнее
Описание
N9030A PXA — высокопроизводительный анализатор сигналов с диапазоном частот до 50 ГГц (до 325 ГГц и более с внешними смесителями) и возможностью модернизации до анализатора спектра реального времени идеально подходит для решения самых сложных задач.
- Решение самых сложных задач тестирования благодаря полосе анализа 160 МГц и самым высоким в отрасли характеристикам
- Возможность расширения диапазона частот до 110 ГГц и выше с помощью внешних смесителей
- Захват динамичных сигналов благодаря функции анализа спектра в реальном времени
- Поддержка измерительных приложений серии X, упрощающих измерения фазового шума, коэффициента шума, анализ сигналов LTE-Advanced, WLAN и др.
- Эффективное выявление неисправностей с помощью программы 89600 VSA
Характеристики
| Характеристика | Значение |
| Диапазон частот | от 3 Гц до 13.6 ГГц |
| Абсолютная погрешность измерения амплитуды | ±0,19 дБ |
| Интермодуляционные искажения третьего порядка (TOI) | +20 дБм |
| Средний уровень собственного шума (DANL) | -172 дБм |
| Полоса анализа | 10 МГц (в стандартной комплектации), 25, 40 или 140МГц (опционально) |
| Полосы ПЧ | от 1 до 3 МГц (с шагом 10%), 4, 5, 6 и 8 МГц |
Документы
Keysight N9030A Спецификация
479.2 Кб
Описание
| Опции | Описание |
| N9030A-503 | Диапазон частот от 3 Гц до 3,6 ГГц |
| N9030A-508 | Диапазон частот от 3 Гц до 8,4 ГГц |
| N9030A-513 | Диапазон частот от 3 Гц до 13,6 ГГц |
| N9030A-526 | Диапазон частот от 3 Гц до 26,5 ГГц |
| N9030A-543 | Диапазон частот от 3 Гц до 43 ГГц |
| N9030A-544 | Диапазон частот от 3 Гц до 44 ГГц |
| N9030A-550 | Диапазон частот от 3 Гц до 50 ГГц |
| N9030A-ALV | Вспомогательный выход логарифмического видеоусилителя |
| N9030A-B1X | Полоса анализа 160 МГц |
| N9030A-B25 | Полоса анализа 25 МГц |
| N9030A-B40 | Полоса анализа 40 МГц |
| N9030A-BBA | Входы I/Q модуляции |
| N9030A-C35 | Соединитель типа N (розетка) заменен на соединитель 3,5 мм (доступно на моделях с диапазоном частот 8,4 ГГц или выше) |
| N9030A-CR3 | Соединитель на задней панели, второй выход ПЧ |
| N9030A-CRP | Соединитель на задней панели, программируемый выход ПЧ |
| N9030A-EA3 | Электронный аттенюатор, 3,6 ГГц |
| N9030A-EDP | Набор расширенных функций отображения (спектрограмма, увеличение графика, ширина зоны) |
| N9030A-EMC | Базовые функции для проведения предварительных квалификационных измерений на соответствие нормативным требованиям к излучаемым ЭМП |
| N9030A-ESC | Управление внешним источником |
| N9030A-EXM | Опция для работы с внешними преобразователями частоты (доступно на моделях с диапазоном частот 8,4 ГГц или выше) |
| N9030A-LNP | Тракт с низким уровнем шума |
| N9030A-MPB | Обход микроволнового преселектора |
| N9030A-P03 | Предусилитель, 3,6 ГГц |
| N9030A-P08 | Предусилитель, 8,4 ГГц |
| N9030A-P13 | Предусилитель, 13,6 ГГц |
| N9030A-P26 | Предусилитель, 26,5 ГГц |
| N9030A-P43 | Предусилитель, 43 ГГц |
| N9030A-P44 | Предусилитель, 44 ГГц |
| N9030A-P50 | Предусилитель, 50 ГГц |
| N9030A-RT1 | Анализатор спектра реального времени с полосой анализа до 85 МГц |
| N9030A-RT2 | Анализатор спектра реального времени с полосой анализа до 160 МГц |
| N9030A-SSD | Дополнительный съёмный твёрдотельный накопитель |
| N9030A-YAV | Выход видеоусилителя оси Z |
| Аксессуары | Описание |
|---|---|
| N9030A-1CM | Комплект для монтажа в стойку |
| N9030A-1CN | Комплект передних ручек |
| N9030A-1CP | Комплект для монтажа в стойку и комплект ручек |
| N9030A-1CR | Комплект направляющих для стойки |
| N9030A-DVR | USB<совместимый привод DVD<ROM/CD<R/RW |
| N9030A-KB2 | Клавиатура 65<клавишная (раскладка США) с интерфейсом USB |
| N9030A-KYB | N9030A-KYB |
| N9030A-MLP | Переход от 50 на 75 Ом с минимальными потерями |
Модели
| Модели | Описание |
| N9030A | Анализатор сигналов PXA |
