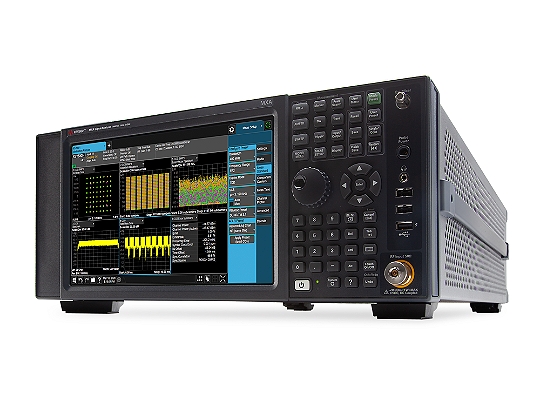

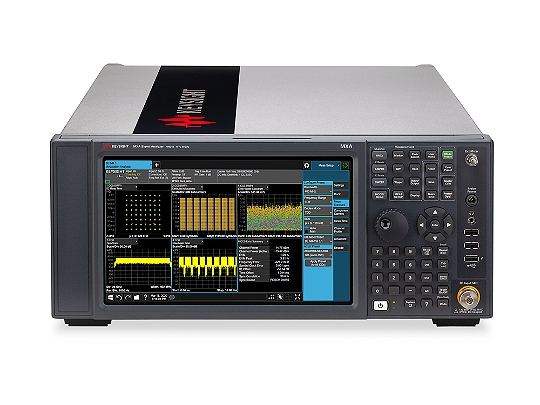

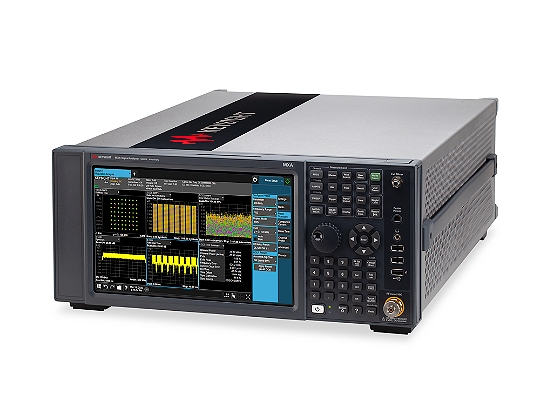

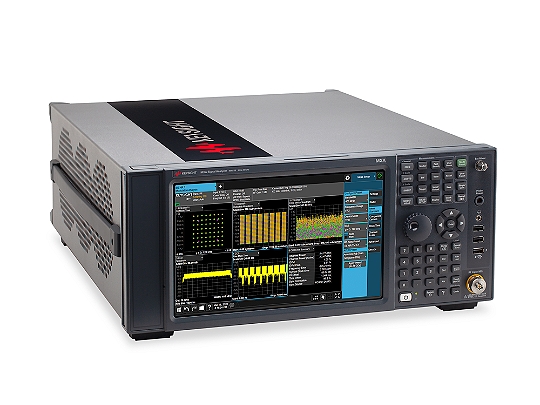

Анализатор сигналов MXA Keysight N9021B с диапазоном частот от 10 Гц до 50 ГГц
Подробнее
Описание
Анализатор сигналов Keysight MXA N9021B отличается исключительно низким уровнем фазовых шумов на высоких частотах и оснащен программным обеспечением для оптимизации рабочих процессов согласно требованиям стандартов 3GPP для сетей 5G New Radio (NR).
Анализатор сигналов Keysight N9021B MXA использует усовершенствованный алгоритм перестройки частоты, позволяющий сократить время испытаний без ущерба для эффективности.
Прибор обеспечивает анализ сигналов в радиочастотном (РЧ) и миллиметровом диапазонах в процессе проектирования и производства высокочастотных устройств для беспроводной связи нового поколения, позволяя инженерам решать следующие задачи:
- Ускорение циклов верификации и производства беспроводного и спутникового оборудования благодаря максимально широкой полосе анализа среди измерительных приборов данного класса, а также исключительно низким уровнем фазовых шумов на высоких частотах.
- Упрощение процесса измерения сигналов благодаря использованию анализатора спектра в режиме реального времени (RTSA) и программного обеспечения PathWave 89600 VSA компании Keysight.
- Повышение качества измерений и воспроизводимости результатов благодаря использованию измерительных приложений PathWave для анализаторов серии Х, широко признанных в отрасли.
- Максимальная гибкость испытательных ресурсов благодаря наличию целого ряда приложений PathWave для анализаторов серии Х с различными типами лицензий, обеспечивающими совместное использование этих приложений в анализаторах сигналов серии Х и в приборах формата PXIe.
Характеристики
| Характеристика | Значение |
| Диапазон частот | 10 Гц - 50 ГГц | Средний уровень собственных шумов (несущая частота 1 ГГц, отстройка 10 кГц) | -172 дБм |
| Максимальная полоса анализа / пропускания | 510 МГц |
| Суммарная погрешность уровня сигнала / измерения | ±0,19 дБ |
| Фазовый шум при 1 ГГц | -130 дБц/Гц |
| Динамич. диапазон, от паразитных составляющих | Нет |
| Приложения для сотовой связи | cdma2000 |
| Приложения общего назначения | 89600 VSA Vector Analysis of signals Program |
| Варианты расширения диапазона | 32, 44, 50 ГГц, смесители до 1,1 ТГц |
| Мин. длительность на 100 захватов | 3,57 мкс |
| Анализ спектра в режиме реального времени | 255 МГц, 510 МГц |
| TOI при 2 ГГц (3-й порядок перехвата) | +22 дБм |
Документы
Keysight серия X Брошюра
7.7 Мб
Keysight N9021 MXA Specification
896.9 Кб
Описание
| Опции | Описание |
| 89601200C | Базовый векторный анализ сигналов и возможность подключение оборудования |
| 89601301C | Возможность подключения оборудования различных производителей |
| 89601AYAC | Анализ цифровой демодуляции |
| 89601B7NC | Анализ 3G модуляции |
| 89601B7RC | Анализ модуляции возможности беспроводного подключения |
| 89601BHFC | Анализ модуляции настраиваемых OFDM (мультиплексирование с ортогональным делением частот) |
| 89601BHGC | Анализ модуляции LTE/LTE-A FDD |
| 89601BHHC | Анализ модуляции LTE/LTE-A TD |
| 89601BHMC | Анализ модуляции DOCSIS |
| 89601BHNC | Анализ модуляции 5G NR |
| 89601BHPC | Анализ РЛС данных FMCW (частотно-модулированная незатухающая гармоническая волна) |
| 89601BHQC | Анализ импульсов |
| 89601BHTC | Анализ модуляции IoT (испытание совместимости) |
| 89601BHXC | Анализ модуляции WLAN с высокой пропускной способностью |
| N9021B-532 | Диапазон частот от 10 Гц до 32 ГГц |
| N9021B-544 | Диапазон частот от 10 Гц до 44 ГГц |
| N9021B-550 | Диапазон частот от 10 Гц до 50 ГГц |
| N9021B-B2X | Полоса частот для анализа, 255 МГц |
| N9021B-B5X | Полоса частот для анализа, 510 МГц |
| N9021B-CR3 | Разъем, широкополосный выход ПЧ |
| N9021B-CRP | Разъем, программируемый задний выход ПЧ |
| N9021B-DUA | Дуплекс IF RTSA |
| N9021B-EA3 | Электронный аттенюатор, 3,6 ГГц |
| N9021B-EDP | Лицензия на пакет улучшенного отображения |
| N9021B-ESC | Внешнее управление источником |
| N9021B-EXM | Внешнее микширование |
| N9021B-FP2 | Быстрая мощность, до максимальной доступной полосы частот для анализа |
| N9021B-FT1 | Триггер частотной маски, базовая лицензия на обнаружение |
| N9021B-FT2 | Триггер частотной маски, оптимальная лицензия на обнаружение |
| N9021B-MPB | Микроволновый преселективный байпас |
| N9021B-NF2 | Расширение минимального уровня шума, выверка прибора |
| N9021B-P32 | Предусилитель 32 ГГц |
| N9021B-P44 | Предусилитель 44 ГГц |
| N9021B-P50 | Предусилитель 50 ГГц |
| N9021B-PFR | Прецизионный эталон частоты |
| N9021B-RBE | Расширенная полоса частот разрешения |
| N9021B-RT1 | Анализ в реальном времени, до 510 МГц, базовое обнаружение, мультисенсор |
| N9021B-RT2 | Спектральный анализ в реальном времени до 510 МГц, оптимальное обнаружение, мультисенсор |
| N9021B-SF1 | Функции безопасности, исключение программ запуска |
| N9021B-SF2 | Функции безопасности, запрет сохранения результатов |
| N9021B-SS1 | Дополнительный съемный твердотельный привод, Win10 |
| N9021B-UK6 | Сертификат коммерческой калибровки с данными испытаний |
| N9021B-YAS | Выход оси Y |
| N9054EM0E | Приложение измерения для анализа векторной модуляции VMA |
| N9054EM1E | Настраиваемое приложение OFDM (мультиплексирование с ортогональным делением частот) для анализа векторной модуляции |
| N9068EM0E | Приложение измерения фазового шума |
| N9069EM0E | Приложение измерения коэффициента шума |
| N9073EM0E | Приложение измерения W-CDMA/HSPA+ |
| N9080EM0E | Приложение измерения LTE и LTE-Advanced FDD |
| N9080EM3E | Приложение измерения NB-IoT и eMTC FDD |
| N9080EM4E | Приложение измерения LTE V2X |
| N9082EM0E | Приложение измерения LTE и LTE-Advanced TDD |
| N9085EM0E | Приложение измерения 5G NR |
| Аксессуары | Описание |
|---|---|
| 1CR014A | Комплект направляющей стойки для 17-дюймовых и 20-дюймовых монтажных отверстий |
| 1DVR001A | Привод ROM/CD-R/RW |
| 1MSE001A | Мышь |
| MLP001A | Аттенюатор с минимальными потерями, от 50 до 75 Ом |
Модели
| Модели | Описание |
| N9021B | Анализатор сигналов MXA |
