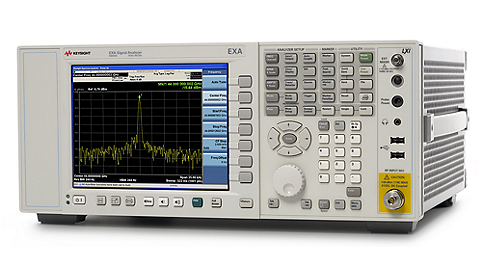

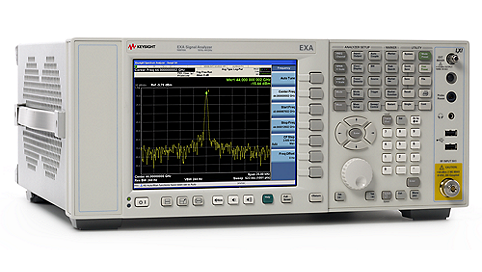

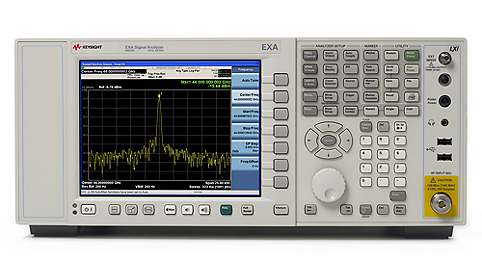

Анализатор сигналов EXA Keysight N9010A с диапазоном частот от 10 Гц до 44 ГГц
Этот продукт будет снят с производства и заменен на Анализатор сигналов Keysight N9010B EXA
Этот продукт будет снят с производства и заменен на Анализатор сигналов Keysight N9010B EXA
Подробнее
Описание
Анализатор сигналов N9010A EXA серии X представляет собой анализатор эконом-класса с диапазоном частот от 10 Гц до 44 ГГц. Анализатор сигналов EXA обеспечивает высокую скорость измерений и гибкость конфигурации и имеет полосу демодуляции до 40 МГц.
Особенности:
- Сбалансированное решение, отвечающее самым разнообразным потребностям тестирования
- Самое экономичное решение для анализа сигналов в миллиметровом диапазоне частот
- Лучшие в своем классе показатели по точности измерения уровня, величине среднего уровня собственных шумов (DANL) и интермодуляционным искажениям третьего порядка (TOI)
- Быстрые измерения мощности в дискретных частотных точках в режиме свипирования по списку
- Измерительные приложения серии X упрощают проведение измерений
Характеристики
| Характеристика | Значение |
| Частота | 10 Hz до 44 GHz |
| Опции расширения диапазона частот | 3,6; 7; 13,6; 26,5; 32; 44 ГГц, смесит. до 1,1 ТГц |
| Максимальная полоса анализа / пропускания | 40 МГц |
| Опции расширения полосы анализа | 25 МГц (в стандартной комплектации), 40 МГц |
| Средний уровень собственных шумов (1 ГГц) | -170 дБм |
| Фазовый шум на частоте 1 ГГц с отстройкой 10 кГц | -105 дБн/Гц |
| Фазовый шум на частоте 1 ГГц с отстройкой 30 кГц | -109 dBc/Hz |
| Фазовый шум на частоте 1 ГГц с отстройкой 1 МГц | -135 дБн/Гц |
| Суммарная погрешность уровня сигнала / измерения | ±0,27 дБ |
| Интермодуляц. искаж. 3-го порядка на частоте 1 ГГц | +18 дБм |
| Макс. динамич. диапазон по искаж. 3 порядка, 1 ГГц | 110 дБ |
| Приложения общего назначения |
|
| Приложения для сотовой связи |
|
| Приложения для систем беспроводной связи |
|
| Приложения для цифрового видео |
|
| Уровень производительности | ◆◆◆◇◇◇ |
| Диапазон ослабления аттенюатора (стандарт. компл.) | 60 дБ |
| Шаг ослабления аттенюатора (стандарт. компл.) | 10 дБ |
| Запуск |
|
| Сред. уровень собств. шумов, 2 ГГц, предус. выкл. | -148 dBm/Hz |
| Наличие измерительных приложений | Да |
| Настольные | Да |
Документы
Описание
| Опции | Описание |
| N9010A-503 | Диапазон частот от 10 Гц до 3,6 ГГц |
| N9010A-507 | Диапазон частот от 10 Гц до 7,0 ГГц |
| N9010A-513 | Диапазон частот от 10 Гц до 13,6 ГГц |
| N9010A-526 | Диапазон частот от 10 Гц до 26,5 ГГц |
| N9010A-532 | Диапазон частот от 10 Гц до 32,0 ГГц |
| N9010A-544 | Диапазон частот от 10 Гц до 44,0 ГГц |
| N9010A-B40 | Полоса анализа 40 МГц |
| N9010A-CPU | Режим защищиенной среды, дополнительный центральный процессор и жёсткий диск |
| N9010A-EA3 | Электронный аттенюатор, 3,6 ГГц |
| N9010A-EXM | работа с внешними смесителями до ТГц |
| N9010A-FSA | Точный ступенчатый аттенюатор |
| N9010A-P03 | Предусилитель, 3,6 ГГц |
| N9010A-P07 | Предусилитель, 7,0 ГГц |
| N9010A-P32 | Предусилитель, 100 кГц - 32 ГГц |
| N9010A-P44 | Предусилитель, 10 кГц - 44 ГГц |
| N9010A-PFR | Прецизионнный опорный генератор |
| Аксессуары | Описание |
|---|---|
| N9010A-1CM | Комплект для установки в стойку |
| N9010A-1CN | Комплект ручек передней панели |
| N9010A-1CP | Комплект для установки в стойку и комплект ручек |
| N9010A-1CR | Комплект направляющих для стойки |
| N9010A-DVR | USB-совместимый дисковод для DVD-ROM/CD-R/RW |
| N9010A-EFM | USB флэш - накопитель, 1 Гбайт |
| N9010A-HTC | Жёсткий футляр для транспортирования |
| N9010A-KYB | Клавиатура |
| N9010A-MLP | Переход от 50 на 75 Ом с минимальными потерями |
| N9010A-MSE | Мышь |
| N9010A-PRC | Подвижная конфигурация |
| N9010AK-CVR | Защитная крышка передней панели (дополнительная) |
Модели
| Модели | Описание |
| N9010A | Анализатор сигналов EXA |
