Векторные приёмопередатчики VXT в формате PXIe Keysight M9410A и M9411A с полосой модуляции и анализа 300/600/1200 МГц
Подробнее
Описание
Векторные приёмопередатчики VXT в формате PXIe M9410A/ M9411A компании Keysight идеально подходят для решения задач проверки разрабатываемых устройств или тестирования в процессе производства, для которых требуется высокое быстродействие и точность измерений.
- Встроенная полоса генерации и анализа сигналов 1,2 ГГц
- Высокая выходная мощность: до > +20 дБм
- Абсолютная погрешность уровня: < ±0,5 дБ как для генератора, так и анализатора
- Однополосный фазовый шум: –130 дБн/Гц на частоте 1 ГГц (при отстройке 10 кГц)
- Модуль вектора ошибки (EVM) сигнала OFDM с шириной полосы частот 100 МГц для тестирования сетей 5G: < 0,5 %
- Расширение диапазона частот для покрытия диапазона миллиметровых волн FR2 (от 24 до 44 ГГц) помощью приёмопередатчика M1740A
- Поддержка многоканальной временной синхронизации и фазовой когерентности
- Только для M9411A: оптический интерфейс ввода-вывода цифровых сигналов и ПЛИС, программируемая пользователем
Характеристики
| Векторный анализатор сигналов | |
| Глубина памяти сбора данных | 256 Мвыб I/Q-данных (опция M02) 512 Мвыб I/Q-данных (опция M05) |
| Диапазон частот | От 380 МГц до 6 ГГц (опция M06) |
| Полоса анализа сигналов | 300 МГц (опция B3X), 600 МГц (опция B6X) 1,2 ГГц (опция B12) |
| Максимальный уровень мощности входного сигнала |
Входной РЧ-порт: +27 дБм Полудуплексный порт (опция HDX): +27 дБм |
| Абсолютная погрешность уровня | < ±0,5 дБ |
| Однополосный фазовый шум | –130 дБн/Гц на частоте 1 ГГц (при отстройке 10 кГц) |
| Средний уровень собственных шумов, тип. |
Входной РЧ-порт: –165 дБм (полоса анализа от 1310 до 2000 МГц) Полудуплексный порт (опция HDX): –159 дБм (полоса анализа от 1310 до 2000 МГц) |
| Остаточный модуль вектора ошибки (EVM) для сигнала LTE (полоса 20 МГц) | 0,4% при уровне входной мощности –10 дБм |
| Векторный генератор сигналов | |
| Глубина памяти сигналов произвольной формы | 256 Мвыб I/Q-данных (опция M02) 512 Мвыб I/Q-данных (опция M05) |
| Диапазон частот | От 380 МГц до 6 ГГц (опция M06) |
| Полоса частот генерации сигналов | 300 МГц (опция B3X), 600 МГц (опция B6X) 1,2 ГГц (опция B12) |
| Диапазон уровней выходного сигнала (режим непрерывной генерации), тип. |
Выходной РЧ-порт: от –120 до +5 дБм (от 380 МГц до 6 ГГц) Полудуплексный порт (опция HDX) (в режиме вывода): от –120 до +5 дБм (от 380 МГц до 6 ГГц) Выходной РЧ-порт (опция 1EA): от –120 до +20 дБм, до +25 дБм (устанавливаемая) (от 380 МГц до 6 ГГц) |
| Абсолютная погрешность уровня | < ±0,5 дБ |
| Гармонические искажения (при уровне выходной мощности +0 дБм) |
Выходной РЧ-порт: < –44 дБн Полудуплексный порт (опция HDX) (в режиме вывода): < –44 дБн |
| Фазовый шум | –133 дБн/Гц на частоте 1 ГГц (при отстройке 10 кГц) |
|
Мощность в соседнем канале (ACP), выходной РЧ-порт, полудуплексный порт, уровень выходной мощности 0 дБм |
–64 дБн (90 МГц) (для сигналов LTE) –65 дБн (2 ГГц) (для сигналов LTE) |
Документы
Описание
| Опции | Описание |
| 1EA | Высокая выходная мощность |
| 89601B | Программное обеспечение векторного анализа сигналов (VSA) |
| B12 | Полоса модуляции и анализа 1,2 ГГц |
| B3X | Полоса модуляции и анализа 300 МГц (станд. комплектация) |
| B6X | Полоса модуляции и анализа 600 МГц |
| F06 | Диапазон частот от 380 МГц до 6 ГГц |
| HDX | Полудуплексный порт |
| M02 | Глубина памяти 256 Мвыб (станд. комплектация) |
| M05 | Глубина памяти 512 Мвыб |
| M9300A | Генератор опорной частоты в формате PXIe: пять выходов 100 МГц, один выход 10 МГц, выход внутреннего термостатированного генератора с кварцевой стабилизацией частоты (ОСХО) 10 МГц |
| MMO | Временная синхронизация для сигналов систем MIMO |
| MTS | Синхронизация нескольких тестеров в пределах шасси; требуется опция MMO |
| N6171A | Программное обеспечение MATLAB |
| N7600EMBC | W-CDMA/HSPA+, воспроизведение сигналов |
| N7602EMBC | GSM/EDGE/Evo, воспроизведение сигналов |
| N7608EMBC | Специальные виды модуляции, воспроизведение сигналов |
| N7609EMBC | Системы глобальной спутниковой навигации, воспроизведение сигналов |
| N7614EMBC | Тестирование усилителей мощности, воспроизведение сигналов |
| N7617EMBC | WLAN 802.11, воспроизведение сигналов |
| N7624EMBC | LTE/LTE-A/LTE-Pro FDD, воспроизведение сигналов |
| N7625EMBC | LTE/LTE-A TDD, воспроизведение сигналов |
| N7630EMBC | Pre-5G, воспроизведение сигналов |
| N7631EMBC | 5G NR, воспроизведение сигналов |
| N9054EM0E/ N9054EM1E | Приложение VMA для анализа векторной модуляции сигналов/ векторной модуляции специализированных сигналов OFDM |
| N9060EM0E | Приложение I/Q-анализатора |
| N9071EM0E/ Y9071EM0E | Приложение для анализа сигналов/ для анализа и формирования сигналов стандартов GSM/EDGE/EDGE Evolution |
| N9073EM0E/ Y9073EM0E | Приложение для анализа сигналов/ для анализа и формирования сигналов стандартов W-CDMA/HSPA+ |
| N9077EM0E/ Y9077EM0E | Приложение для анализа сигналов/ для анализа и формирования сигналов стандартов WLAN 802.11a/b/g/j/p/n/af/ah |
| N9077EM1E/ Y9077EM1E | Приложение для анализа сигналов/ для анализа и формирования сигналов стандартов WLAN 802.11ac/ax |
| N9080EM0E/ N9080EM0E | Приложение для анализа сигналов/ для анализа и формирования сигналов стандартов LTE and LTE-Advanced FDD |
| N9080EM3E/ Y9080EM3E | Приложение для анализа сигналов/ для анализа и формирования сигналов стандартов NB-IoT и eMTC FDD |
| N9082EM0E/ N9082EM0E | Приложение для анализа сигналов/ для анализа и формирования сигналов стандартов LTE и LTE-Advanced TDD |
| N9085EM0E/ Y9085EM0E | Приложение для анализа сигналов/ для анализа и формирования сигналов стандартов 5G NR |
Модели

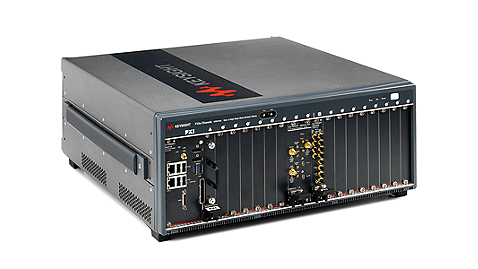

| Модели | Описание |
| M9410A-001 | Векторный приёмопередатчик VXT в формате PXIe, 2 слота |

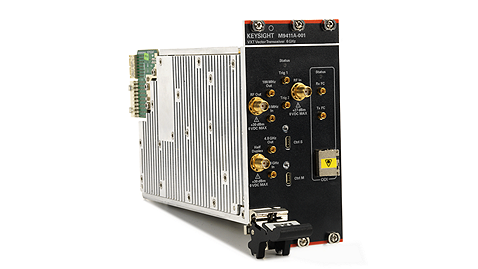

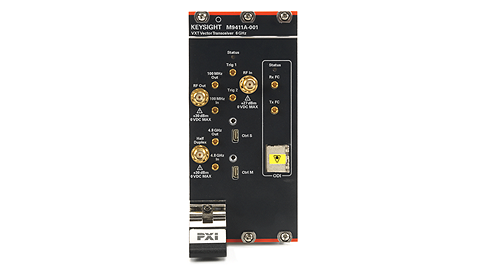

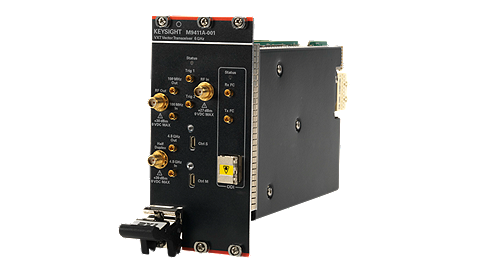

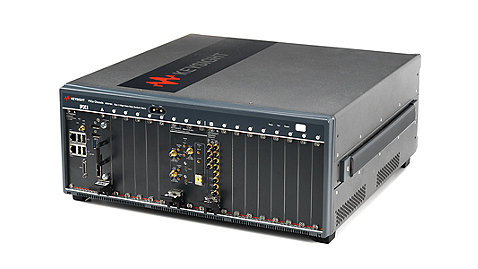

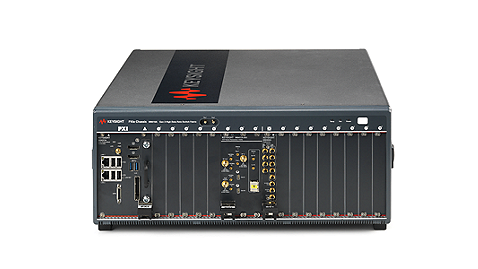

| M9411A-001 | Векторный приёмопередатчик VXT в формате PXIe, 3 слота. Поддерживает среду программирования ПЛИС программной платформы PathWave компании Keysight |
