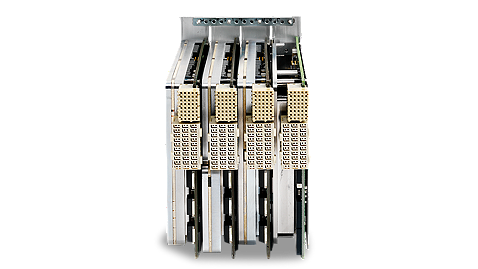

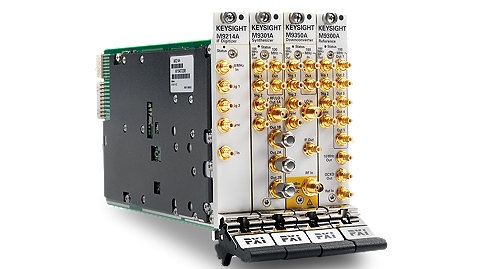

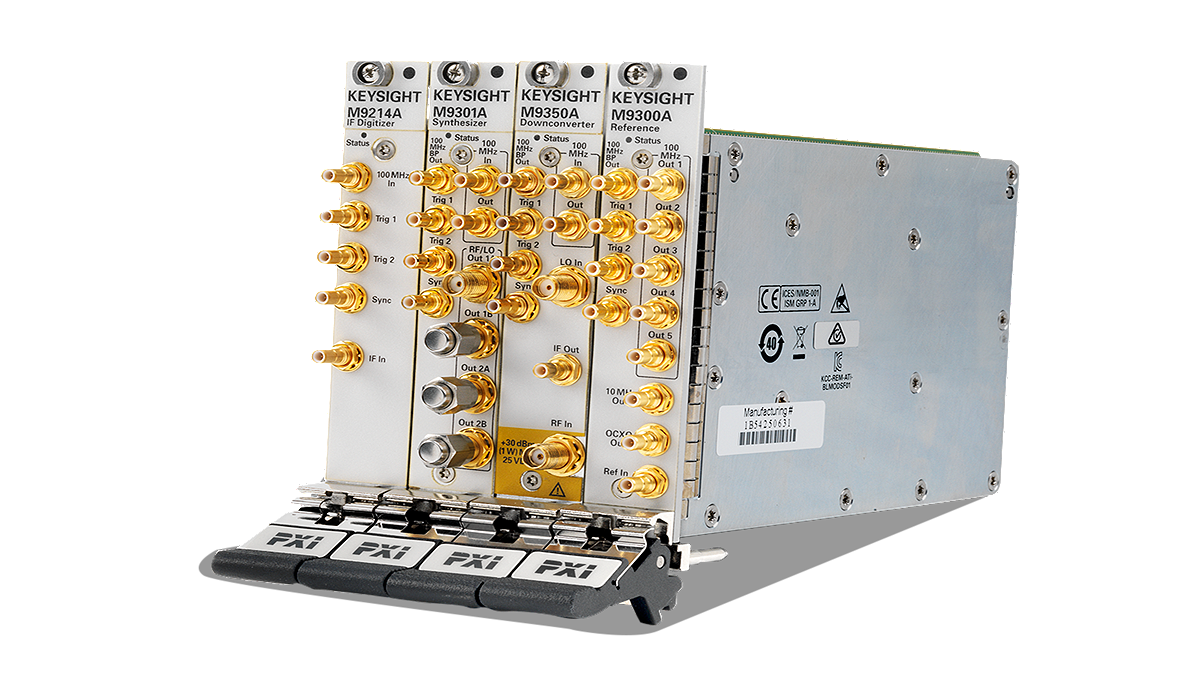

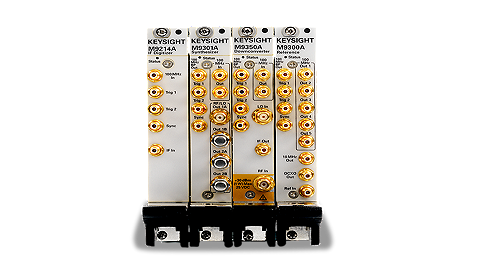

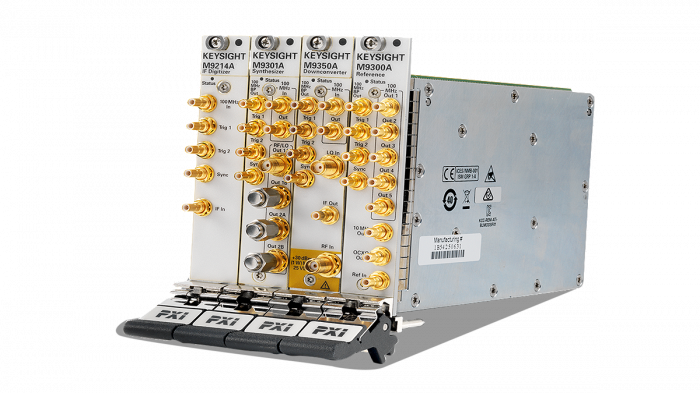

Векторный анализатор сигналов (VSA) в формате PXIe M9391A компании Keysight (PXI VSA) - модульное техническое решение, которое обеспечивает перекрытие по частоте от 1 МГц до 3,0 или 6,0 ГГц и легко интегрируется с векторным генератором сигналов в формате PXIe M9381A (VSG). Объединение в одной системе PXI VSA/VSG образует законченное техническое решение для проведения быстрых и высококачественных измерений, оптимизированных для тестирования ВЧ-устройств в условиях производства. Измерительные приложения серии Х, программные продукты 89600 VSA и SystemVue компании Keysight обеспечивают дальнейшее повышение эффективности использования PXI VSA.
Анализатор M9391A может использоваться для анализа сигналов систем MIMO, и позволяет инженерам при проверке правильности проектных решений убедиться в том, что разрабатываемое устройство WLAN будет хорошо работать в различных условиях эксплуатации. Тестирование сигналов передатчиков систем MIMO базируется на программном обеспечении 89600 VSA компании Keysight и обеспечивает полную поддержку измерений параметров физического уровня, включающих модуль вектора ошибки (EVM), изоляцию между каналами и неравномерность частотной характеристики канала связи.
В анализаторе применена инновационная технология Fastune, которая обеспечивает беспрецедентно малое время тестирования за счёт быстрой настройки частоты и уровня мощности с сохранением калиброванной точности уровня и фазы. Эта технология обеспечивает высокую скорость и точность генерации и анализа сигналов, что необходимо для сокращения стоимости тестирования современного телекоммуникационного оборудования в процессе производства.
- Диапазон частот: от 1 МГц до 3 ГГц или 6 ГГц
- Полоса анализа: 40 МГц (станд. комплектация), 100 или 160 МГц (опция)
- Возможность модернизации аппаратных средств с помощью лицензионных ключей
- Абсолютная погрешность измерения уровня: ±0,45 дБ
- Средний уровень собственных шумов (DANL): –157 дБм
- Динамический диапазон измерения коэффициента утечки мощности в соседний канал (ACLR) для сигнала W-CDMA: –70,7 дБ
- Уровень фазовых шумов: –119 дБн/Гц на частоте 1 ГГц при отстройке 10 кГц
- Сокращение времени тестирования ВЧ-компонентов путём включения системы слежения за уровнем мощности с сохранением превосходных характеристик нелинейности, нестабильности и абсолютной погрешности измерения уровня
- Ускоренные измерения мощности, спектра и I/Q-сигналов за счёт использования встроенных аппаратных средств
- Измерительные приложения серии X для модульных приборов включают программу управления ресурсами (Resource Manager), которая позволяет быстро переключаться между аппаратными командами и стандартизованными измерениями
- Поддержка измерительных приложений серии X для модульных приборов, включая приложения для сотовой связи (GSM/EDGE/Evo, cdma2000/cdmaOne, W-CDMA/HSPA+, 1xEV-DO, TD-SCDMA/HSDPA, LTE FDD, LTE TDD) и беспроводной связи (WLAN 802.11a/b/g/n/ac)
- Расширенный анализ сигналов более чем 75 форматов с помощью программы векторного анализа сигналов 89600 VSA
- Программное обеспечение SystemVue для ускорения процесса разработки и MATLAB для решения широкого круга задач анализа данных, визуализации и автоматизации измерений
- Драйверы и документация для программных платформ: Microsoft C/C++, C#, Visual Basic, MATLAB, VEE, LabVIEW и LabWindows/CVI
| Характеристика | Значение |
| Диапазон частот | От 1 МГц до 3,0 или 6,0 ГГц |
| Скорость переключения частоты | До 15 мкс |
| Фазовый шум | < —119 дБн/Гц (1 ГГц, отстройка 10 кГц) |
| Нестабильность результатов измерений | < 0,05 дБ (ном.) |
| Погрешность измерения уровня | < ± 0,45 дБ (тип.) |
| Полоса анализа |
40 МГц (неравномерность АЧХ: ±0,08 дБ, ном.) 100 МГц (неравномерность АЧХ: ±0,09 дБ, ном.) 160 МГц (неравномерность АЧХ: ±0,10 дБ, ном.) |
|
Мин. уровень измерения EVM для сигнала WLAN 802.11ac, 5,8 ГГц, полоса анализа 160 МГц |
–47,5 дБ, ном. |
| Динамический диапазон измерения ACLR для сигналов W-CDMA |
Соседний канал: –68,1 дБ, тип. Другие каналы: –70,7 дБ, тип. |
| Ошибка синхронизации между каналами | ≤ ±5 нс, ном. |
| Формат | PXIe, 4 слота |
| Совместимость со слотами шасси | PXIe Hybrid, PXIe |
| Опции | Описание |
| M9391A-012 | Фазокогерентная конфигурация |
| M9391A-300 | Добавляет генератор опорной частоты в формате PXIe M9300A (10 и 100 МГц); он может поддерживать несколько модулей M9391A (требуется для обеспечения нормируемых характеристик |
| M9391A-B04 | Полоса анализа: 40 МГц |
| M9391A-B10 | Полоса анализа: 100 МГц |
| M9391A-B16 | Полоса анализа: 160 МГц |
| M9391A-F03 | Диапазон частот: от 1 МГц до 3 ГГц |
| M9391A-F06 | Диапазон частот: от 1 МГц до 6 ГГц |
| M9391A-M01 | Глубина памяти: 128 Мвыб |
| M9391A-M05 | Глубина памяти: 512 Мвыб |
| M9391A-M10 | Глубина памяти: 1024 Мвыб |
| M9391A-UNZ | Быстрое переключение |
| Модели | Описание |
| M9391A | Векторный анализатор сигналов в формате PXIe: от 1 МГц до 3 или 6 ГГц |
