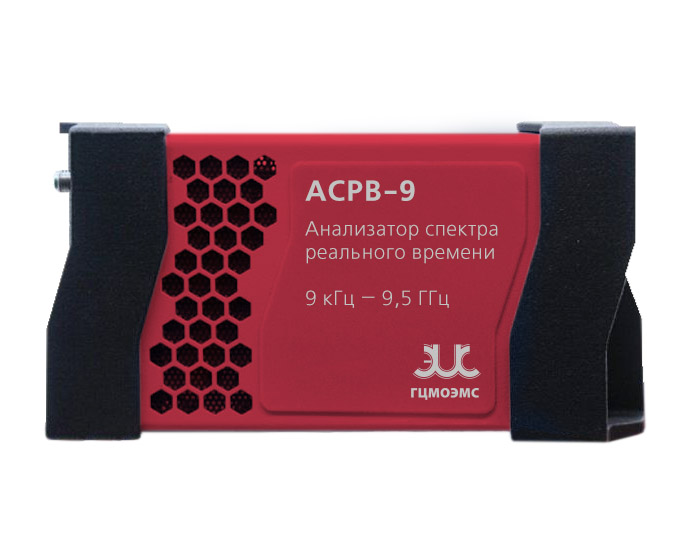

АСРВ-9 представляет собой модуль приемника/анализатора спектра, основанный на высокопроизводительной супергетеродинной цифровой архитектуре ПЧ, оснащенный интерфейсом USB3.0 и высокоскоростной обработкой сигналов FPGA, обеспечивающий хорошую производительность при особо компактных размерах. Конструкция оптимизирована для таких приложений, как приемники, мониторинг спектра и радиочастотное тестирование. Он поддерживает четыре режима работы: сканирование панорамы спектра, запись IQ, определение мощности и анализ спектра в реальном времени. Размер, вес и энергопотребление оптимизированы для полевых и встроенных приложений.
АСРВ-9 представляет собой особенно гибкое решение для приемника, мониторинга спектра и удобного радиочастотного тестирования. В компактном пространстве меньше, чем мобильный телефон, с весом менее 200 г реализован полный гетеродинный приемник и система анализатора спектра.
АСРВ-9 обеспечивает поддержку операционных систем Linux и Windows.
Особенности:
- Высокопроизводительный приемник/анализатор спектра от 100 кГц (доступно 9 кГц) до 9 ГГц
- Структура супергетеродинного приемника с вторичным аналоговым преобразованием частоты
- Вес всего 188 г, а размер всего 118x60x15 мм
- Потребляемая мощность регулируется пользователем, пиковая потребляемая мощность 10,5 Вт, может быть снижена до 6 Вт
- Обработка сигналов FPGA, встроенный канал DDC, низкие требования к вычислениям постобработки
- Полоса анализа: 80 МГц (запись сигнала IQ)
- Скорость развертки: до 1,2 ТГц/с (RBW > 300 кГц)
- Стандартное аппаратное подавление изображения достигает 90 дБ
- Стандартное аппаратное подавление ПЧ достигает 95 дБ
- DANL от -161 дБм/Гц, от 30 МГц до 9 ГГц
- Фазовый шум от -105 дБм/Гц при 10 кГц несущей 2,5 ГГц
- Поддержка аналогового выхода ПЧ (250 МГц, ограничено полосой частот 50–9 ГГц)
- Библиотека динамической компоновки и прикладное программное обеспечение SAStudio
- Поддержка процессоров ARM и x86
- Поддержка операционных систем Linux и Windows.
Характеристика | Значение |
Frequency | 9 kHz — 9.5 GHz |
Architecture | SHR |
DANL (dBm/Hz) | -157 @ 9.5GHz |
Phase Noise (dBc/Hz) 10kHz Offset | -100 @1GHz |
1MHz Offset | -116 @ 9.5GHz |
Preselectors | 14 |
Max Analysis BW | 100 MHz |
Max RBW | 10 MHz |
Sweep Speed | 1.2THz/s |
Size (mm) | 118x60x16 |
Weight | 188 g |
Power Consumption | 12W |
