Анализатор спектра реального времени ГЦМО ЭМС АСРВ-4 с диапазоном от 9 кГц до 4,5 ГГц
Подробнее
Описание

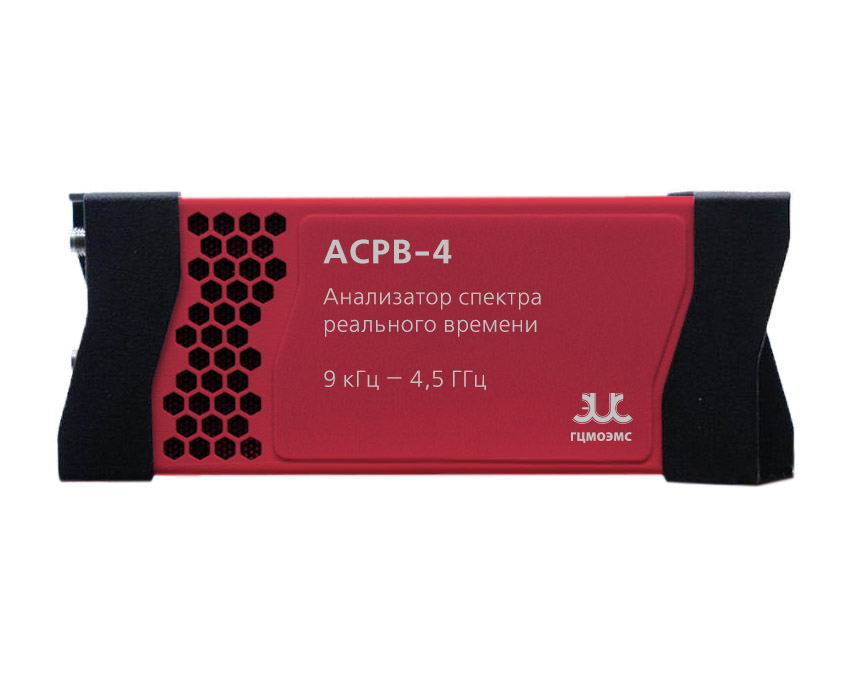

Компактный USB-анализатор спектра реального времени 4,5 ГГц
- Анализатор/приемник спектра в реальном масштабе времени 9 кГц — 4,5 ГГц
- Встроенный генератор аналоговых сигналов 100 кГц — 6,3 ГГц (опция)
- Оснащен предусилителем, DANL: -160 дБм/Гц, остаточная характеристика: -110 дБм
- Типичный фазовый шум: -110 дБн/Гц на частоте 1 ГГц, смещение 10 кГц
- Полоса пропускания: 6,25 МГц, скорость развертки спектра > 20 ГГц/с
- Вес: 159 грамм (модульный модуль), размер: 142 мм x 54 мм x 16 мм.
- Интерфейсы API с высокой степенью совместимости и графический интерфейс SAStudio4
- Совместимость с процессорами ARM и x86, операционными системами Linux и Windows.
- Диапазон рабочих температур от - 20 °C/- 40 °C до 70 °C (опция)
- Интерфейс USB3.0/2.0 Type-C
Характеристики
| Частота | |
| Диапазон частот | 9 кГц — 4,5 ГГц, 9 кГц — 6,3 ГГц (опция УЧ) |
| Начальная погрешность установки частоты | < 1 x 10-6, поддержка ручной корректировки программы |
|
Опорный генератор |
Внутренний или внешний, программно-управляемое переключениеСтарение внутреннего термокомпенсированного кварцевого генератора (TCXO) < 1 м. д./год, дрейф температуры < 1 x 10-6, внутренний термостатированный генератор OCXO (опция), дрейф температуры < 0,2 x 10-6 |
| Чистота спектра | ||||
| Однополосный фазовый шум | дБн/Гц | |||
| Несущая частота | 500 МГц | 1 ГГц | 3 ГГц | 6 ГГц |
| 1 кГц | -109,3 | -104,4 | -96,5 | -90,2 |
| 10 кГц | -117,4 | -111,3 | -100,3 | -98,4 |
| 100 кГц | -117,2 | -109,3 | -98,5 | -96,6 |
| 1 МГц | -131,2 | -129,5 | -124,4 | -119,6 |
|
Остаточный отклик Подавление ложных сигналов включено, дБмВт Полоса разрешения (RBW) = 1 кГц Пиковый детектор положительных сигналов |
Диапазон частот | R. L. = 0 дБмВт | R. L. = -20 дБмВт | R. L. = -50 дБмВт |
| 100 кГц — 100 MГц | < -85 | < -105 | < -100 | |
| 100 MГц — 4,5 ГГц | < -85 | < -105 | < -120 | |
| 100 MГц — 6,3 ГГц | < -85 | < -105 | < -120 | |
|
Подавление ложных сигналов выключено |
100 кГц — 100 MГц | < -85 | < -95 | < -115 |
| 100 MГц — 4,5 ГГц | < -85 | < -95 | < -100 | |
| 100 MГц — 6,3 ГГц | < -77 | < -95 | < -110 | |
| Подавление радиопомех от зеркального канала | > +90 дБн (подавление помех включено), > +35 дБн (подавление помех выключено, типовое значение) | |||
| Помехи, связанные с гетеродином | < -65 дБн (смещение центральной частоты ± N x 125 MГц, N = 1, 3, 5…) | |||
| Линейность | |||
|
IIP3 (дБмВт) Шаг 2 MГц 6 дБFs/тон |
1 ГГц |
3 ГГц |
6 ГГц (с опцией УЧ) |
| R. L. = +20 дБмВт | 48,7 | 41,8 | 37,6 |
| R. L. = 0 дБмВт | 27,6 | 27,6 | 24,5 |
| R. L. = -20 дБмВт | 9,2 | 8,7 | 4,6 |
| R. L. = -50 дБмВт | -28,1 | -26,8 | -28,3 |
|
IIP2 (дБмВт) Шаг 2 MГц 6 дБFs/тон |
1 ГГц |
2 ГГц |
3 ГГц (с опцией УЧ) |
| R. L. = +20 дБмВт | > 77 | > 82 | > 82 |
| R. L. = 0 дБмВт | > 77 | > 77 | > 77 |
| R. L. = -20 дБмВт | > 67 | > 67 | > 67 |
| R. L. = -50 дБмВт | > 62 | > 62 | > 67 |
| Обработка сигналов | |
| Полоса анализа | Максимум 6,25 MГц, коэффициент децимации 1 |
| Синфазно-квадратурные данные (IQ) | 7,8125 выборок в секундуКоэффициент децимации: 1, 2, 4, 8, 16, 32, 64, 128, 256 на основе FPGA, всего 9 градаций, АЦП 14/12 бит с обработкой ЦОС и выходом шириной 8/16/32 бит |
|
Ёмкость запоминающего устройства |
Объём встроенной памяти 128 Мбайт |
| Поддерживает непрерывное и бесперебойное хранение данных, если скорость генерации данных меньше пропускной способности шины, а ёмкость ЗУ ограничена только ёмкостью жёсткого диска | |
| Отклик к сигналу внешнего запуска | Максимальная частота отклика 500 раз/с |
* Такие типовые значения показателей применимы для следующих условий: пуск и прогрев в течение 20 минут; температура окружающей среды +25 °С (внутренняя температура устройства +50 °С); стандартный режим развёртки — подавление ложных сигналов включено; ПЧ аналогового сигнала 6,25 MГц и коэффициент усиления ПЧ = 3.
| Амплитуда | ||||
| Максимальная безопасная входная мощность (CW) | +26 дБмВт | 30 MГц — 4,5 ГГц/6,3 ГГц предусилитель выключен (оп. уровень (R. L.) ≥ 0 дБмВт) | ||
| +10 дБмВт | 100 кГц — 30 MГц или предусилитель включён (оп. уровень (R. L.) < 0 дБмВт) | |||
| Максимальное напряжение | ± 15 В постоянного тока | |||
| Диапазон отображения | Средний уровень собственных шумов (DANL) — +26 дБмВт | |||
| Погрешность амплитуды | ± 1,5 дБ | |||
| Пульсация спектра в полосе пропускания ПЧ | ± 1,75 дБ (аналоговая полоса пропускания по ПЧ 100 МГц) | |||
| Опорный уровень (R. L.) | –50 дБмВт — +23 дБмВт | |||
| РЧ-предусилители |
Преобразователи частоты (частота ≥ 50 MГц) оборудованы предусилителем, который можно настроить на автоматическое включение или принудительное выключение |
|||
|
КСВН |
< 1,7:1 | 30 MГц — 4,5 ГГц/6,3 ГГц (оп. уровень (R. L.) ≥ +10 дБмВт) | ||
| < 2,0:1 | 30 MГц — 4,5 ГГц/6,3 ГГц (оп. уровень (R. L.) ≥ 0 дБмВт) | |||
| < 2,5:1 | 30 MГц — 4,5 ГГц/6,3 ГГц (оп. уровень (R. L.) ≥ -40 дБмВт) | |||
| Средний уровень собственных шумов (DANL) дБмВт/Гц |
Диапазон частот |
R. L. = 0 дБмВт (коэффициент усиления ПЧ = 3) | R. L. = –20 дБмВт (коэффициент усиления ПЧ = 3) | R. L. = –50 дБмВт (коэффициент усиления ПЧ = 3) |
|
Полоса разрешения (RBW) = 10 кГц Детектор среднеквадратичного (RMS) значения сигнала |
9 кГц | < -103,6 | < -114,2 | < -116,2 |
| 100 кГц — 100 MГц | < -131,3 | < -136,3 | < -134,8 | |
| 100 MГц — 3,0 ГГц | < -130,3 | < -148,4 | < -157,3 | |
| 3,0 ГГц — 4,5 ГГц | < -124,4 | < -141,5 | < -158,4 | |
| 3,0 ГГц — 6,3 ГГц | < -124,6 | < -141,6 | < -158,2 | |
| Стандартный анализ спектра | |||
| Детектор линии развёртки | Положительный пиковый, отрицательный пиковый, среднеквадратичный, нормальный, выборки | ||
| Полоса разрешения (RBW) | 1 Гц — 1 MГц | ||
| Полоса видеосигнала (VBW) | 1 Гц — 1 MГц | ||
| Операции над графиками | Очистка и запись, удержание максимального/минимального значений, усреднённые значения, стоп-кадр | ||
| Представление данных | ПО SAStudio4 предоставляет обычный спектр, частотно-временную диаграмму (спектрограмму) и статистические данные | ||
|
Скорость развёртки — Стандартный анализ спектра |
75,2 ГГц/с | ПЛИС | RBW ≥ 250 кГц, окно Блэкмана-Натталла, подавление шумов: стандартное |
| 35,2 ГГц/с | ПЛИС | RBW ≥ 250 кГц, окно Блэкмана-Натталла, подавление шумов: усиленное | |
| 5,4 ГГц/с | ПЛИС | RBW = 30 кГц, окно Блэкмана-Натталла, подавление шумов: усиленное | |
| 2,2 ГГц/с | ЦПУ | RBW = 1 кГц, окно Блэкмана-Натталла, подавление шумов: усиленное | |
| Анализ данных / Нулевой диапазон измерения | |
| Максимальное разрешение по времени | 256 нс |
| Максимальная полоса анализа | 6,25 MГц |
| Режимы детектирования | Положительный пиковый, выборки, средних значений, среднеквадратичный |
| Анализ спектра в реальном времени | |||
|
БПФ-анализ (FFT) |
Реализован механизм БПФ в формате с плавающей запятой на основе ПЛИСПоддерживается сжатие частоты воспроизведения кадров и детектирование линии развёртки Между кадрами БПФ не допускается разрывов или перекрытий | ||
| Частота обновления БПФ = 10 ^ 9 нс/(N x D x 8 нс); POI (вероятность захвата сигналов = 2 x N x D x 8 нс) N — количество точек БПФ (1024, 512, 256, 128, 64, 32), а D — коэффициент децимации (1, 2, 4, 8...) | |||
| Типовые настройки | Частота обновления данных БПФ | POI (вероятность захвата сигналов) | |
| N = 1024, D = 1 | 7 629 раз/сек | 262,144 мкс | |
| N = 32, D = 1 | 244 140 раз/сек | 8,192 мкс | |
| Полоса анализа в реальном времени | 6,25 MГц | ||
| Оконная функция | Окно Блэкмана-Натталла, окно с плоской вершиной | ||
| Полоса разрешения (RBW) | 920 кГц — 3,59 кГц (окно с плоской вершиной), 488 кГц — 1,90 кГц (окно Блэкмана-Натталла), 9 градаций для каждого типа окна | ||
| Разрешение по амплитуде | 0,75 дБ | ||
Документы
ГЦМО ЭМС АСРВ-4 Спецификация
237.2 Кб
Описание
Модели
