Анализатор спектра серии AV4024 имеет множество преимуществ: широкий диапазон частот, высокий коэффициент полезного действия, высокую скорость развертки, различные функции и простоту в эксплуатации. С точки зрения индекса производительности, он имеет отличный отображаемый средний уровень шума, низкий фазовый шум и высокую скорость развертки. Что касается функций измерения, он имеет функции измерения анализатора спектра, анализатора интерференции, анализатора AM/FM/PM, измерителя мощности, сканера каналов и т. д., а также интеллектуальные функции измерения мощности канала, занимаемой полосы пропускания, коэффициента мощности соседнего канала, демодуляция звука, маска излучения, отношение несущей к шуму и т. д. AV4024 использует интегрированную конструкцию 8,4-дюймового ЖК-дисплея и емкостного сенсорного экрана, что улучшает четкость изображения и удобство работы. Он портативный, компактный и легкий, с гибким источником питания, что очень подходит для работы в полевых условиях.
AV4024 может использоваться для тестирования сигналов и оборудования в области аэрокосмической, микроволновой и спутниковой связи, радиосвязи, радиолокационного мониторинга, радиоэлектронного противодействия и разведки, а также точного наведения.
Основные характеристики:
- Широкий диапазон частот: от 9 кГц до 44 ГГц, 4 модели
- Низкий отображаемый средний уровень шума: -163 дБм при 1 Гц RBW
- Отличные характеристики фазового шума: -106 дБн/Гц при частоте 100 кГц
- смещение при несущей 1 ГГц
- Высокая скорость развертки: для диапазона 1 ГГц минимальное время развертки <20 мс
- Полоса разрешения: 1 Гц ~ 10 МГц
- Полнодиапазонный предусилитель: стандартная конфигурация
- Различные функции измерения: анализатор спектра, анализатор помех (водопадная диаграмма, RSSI), анализатор AM/FM/PM, сканер каналов, высокоточный измеритель мощности и т. д.
- Различные интеллектуальные функции измерения: измерение напряженности поля, мощности канала, занимаемой полосы пропускания, коэффициента мощности соседнего канала, демодуляции звука, отношения несущей к шуму, маски излучения.

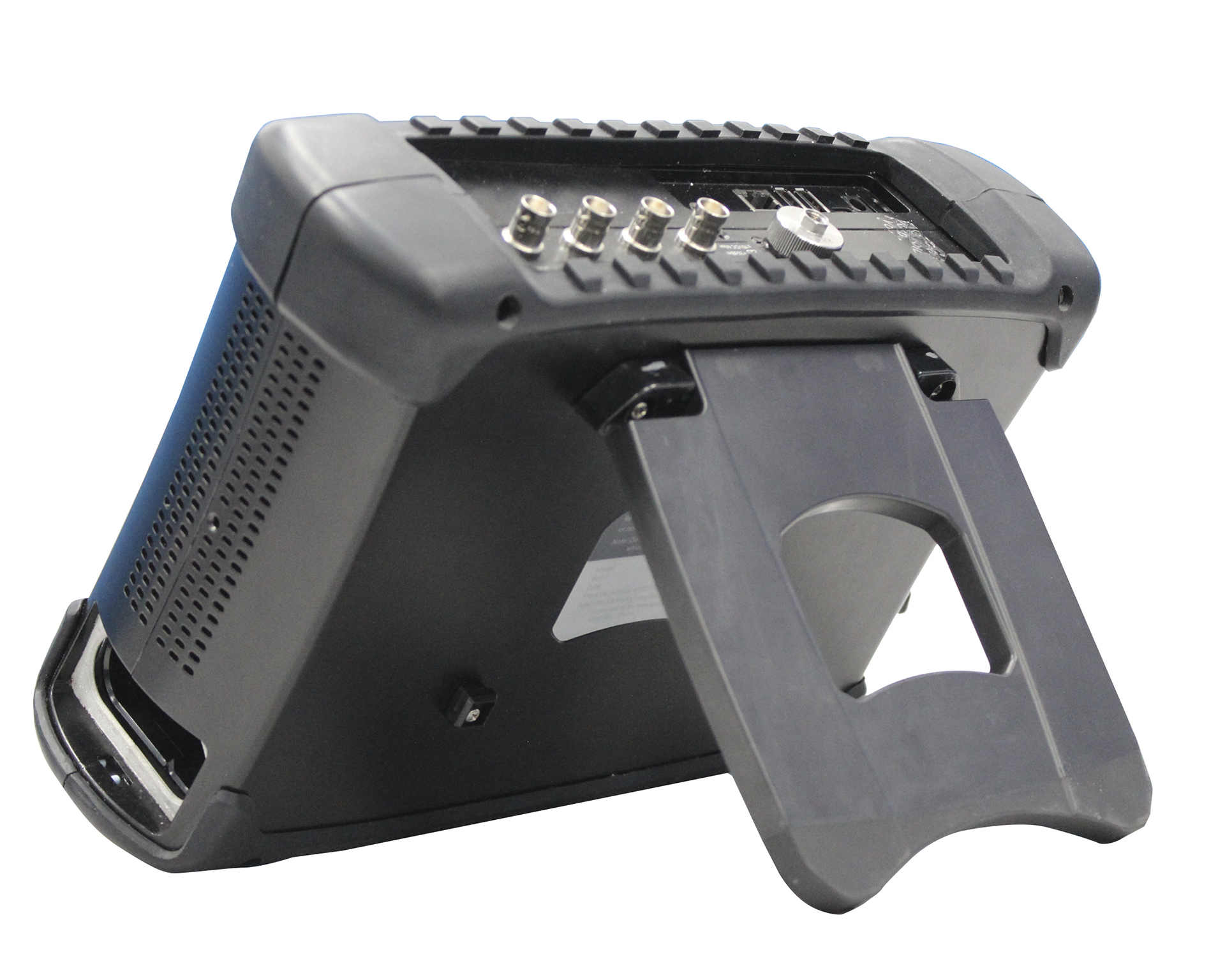

- Различные вспомогательные тестовые интерфейсы: опорный входной/выходной интерфейс 10 МГц, интерфейс антенны GPS, выходной интерфейс ПЧ с нулевой полосой обзора, входной интерфейс внешнего запуска и т. д.

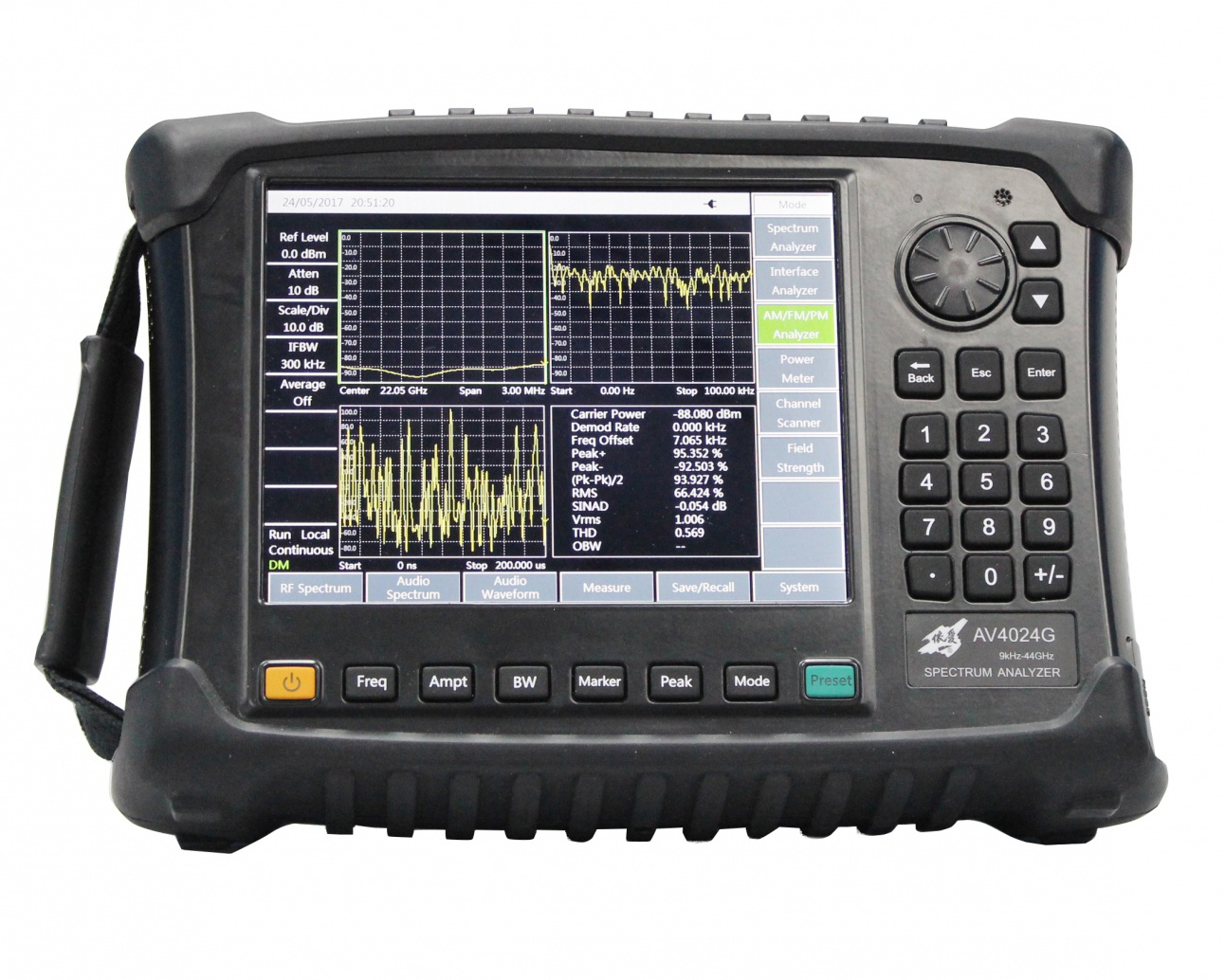

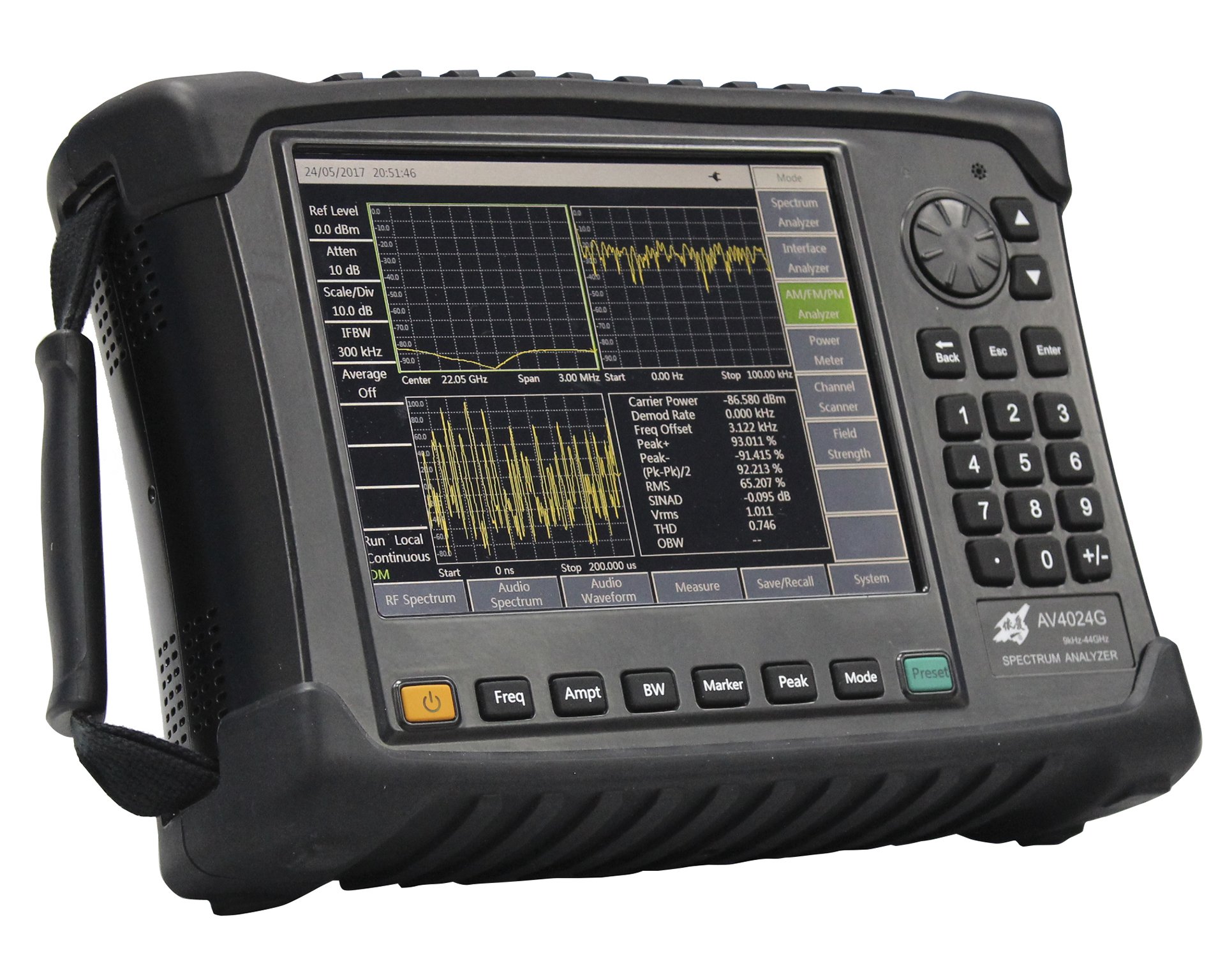

- Простое и удобное управление: 8,4-дюймовый ЖК-дисплей высокой четкости и крупный шрифт, удобное управление емкостным сенсорным экраном, комбинация ЖК-дисплея и сенсорного экрана, различные режимы отображения, автоматическая регулировка яркости подсветки и т. д.

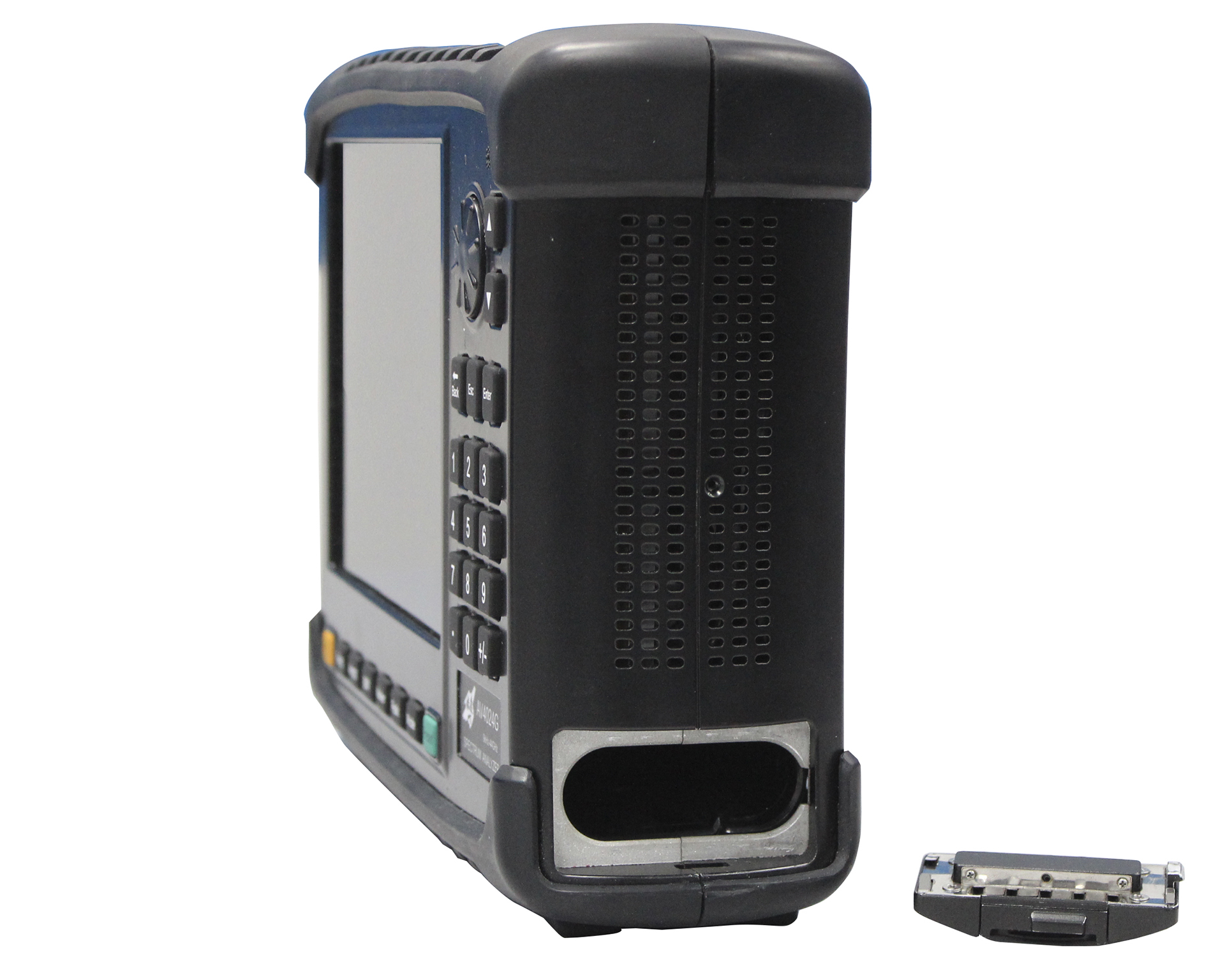

- Диапазон рабочих температур: -10°C~50°C; питание от аккумулятора или адаптера.
|
Model |
AV4024D/E/F/G |
|
Frequency range |
AV4024D：9kHz～20GHz AV4024E：9kHz～26.5GHz AV4024F：9kHz～32GHz AV4024G：9kHz～44GHz Tuning resolution:1Hz |
|
Frequency reference |
Nominal frequency: 10MHzAging rate: ±0.5ppm/ year Initial frequency accuracy: ±0.3ppm Temperature stability:±0.1ppm (-10～50℃,relative to 25℃) |
|
Sweep time |
Range: 10μs～600s (zero span) Accuracy: ±2.00% (zero span) |
|
Frequency readout accuracy |
Frequency readout accuracy = ±( frequency readout× frequency reference error +2%× span +10%× resolution bandwidth) |
|
Frequency span |
Range: 100Hz～upper frequency limit of corresponding model or0Hz Accuracy: ±2.0% |
|
Resolution bandwidth |
1Hz～10MHz (1-3 times of steps) |
|
Video bandwidth |
1Hz～10MHz (1-3 times of steps) |
|
SSB phase noise(carrier 1GHz) |
≤-102dBc/Hz@ frequency offset 10kHz ≤-106dBc/Hz@ frequency offset 100kHz ≤-111dBc/Hz@ frequency offset 1MHz ≤-123dBc/Hz@ frequency offset 10MHz |
|
Displayed average noise level |
Pre-amplifier off: ≤-138dBm(10MHz～4GHz) ≤-135dBm(4GHz～6GHz) ≤-138dBm(6GHz～20GHz) ≤-135dBm(20GHz～32GHz) ≤-127dBm(32GHz～40GHz) Pre-amplifier on: ≤-157dBm(10MHz～4GHz) ≤-152dBm(4GHz～6GHz) ≤-157dBm(6GHz～20GHz) ≤-154dBm(20GHz～32GHz) ≤-148dBm(32GHz～40GHz) |
|
Residual response |
Pre-amplifier off: ≤-90dBm (10MHz～13GHz) ≤-85dBm (13GHz～20GHz) ≤-80dBm (20GHz～44GHz)Pre-amplifier on: ≤-100dBm (10MHz～32GHz) ≤-95dBm (32GHz～44GHz) (exceptional frequency: 1.1GHz, 3.2GHz) |
|
Second harmonic distortion |
<-60dBc (attenuation 0dB, -30dBm input signal) |
|
Absolute amplitude accuracy (20 ℃~30 ℃, 30 minutes ofpreheating) |
±2.3dB (10MHz～40GHz) |
|
Input attenuator |
Attenuation range: 0dB～50dB, 10dB steps |
|
Maximum safe input level |
+30dBm typical value (≥10dB attenuation) +23dBm typical value (<10dB attenuation) +13dBm typical value (Pre-amplifier = ON) |
|
Reference level |
Range: -120dBm～+30dBm Conversion uncertainty: ±1.20dB |
|
Input port VSWR |
Test condition: reference level above 0dBm, attenuator defaultvalue ≤1.5 : 1 typical value (50MHz～20GHz) ≤2.0 : 1 typical value (20GHz～44GHz) |
|
Battery power supply |
About 2.5h |
|
Dimensions |
314mm (W)×2 18mm (H)×91mm (D) (excluding handle, stand) 338mm (W)×218mm (H)×100mm (D) (including handle, stand) |
|
Weight |
≤5kg (excluding battery) |
|
Working temperature |
-10℃～+50℃ |
|
Storage temperature |
-40℃～+70℃ |
|
Electromagnetic compatibility |
Conforms to GJB3947A-2009 3.9.1 requirements |
|
Power consumption |
≤30W (no charging to the battery) |
|
Port connectors |
AV4024D/E: type N connector AV4024F/G: 2.4mm connector |
|

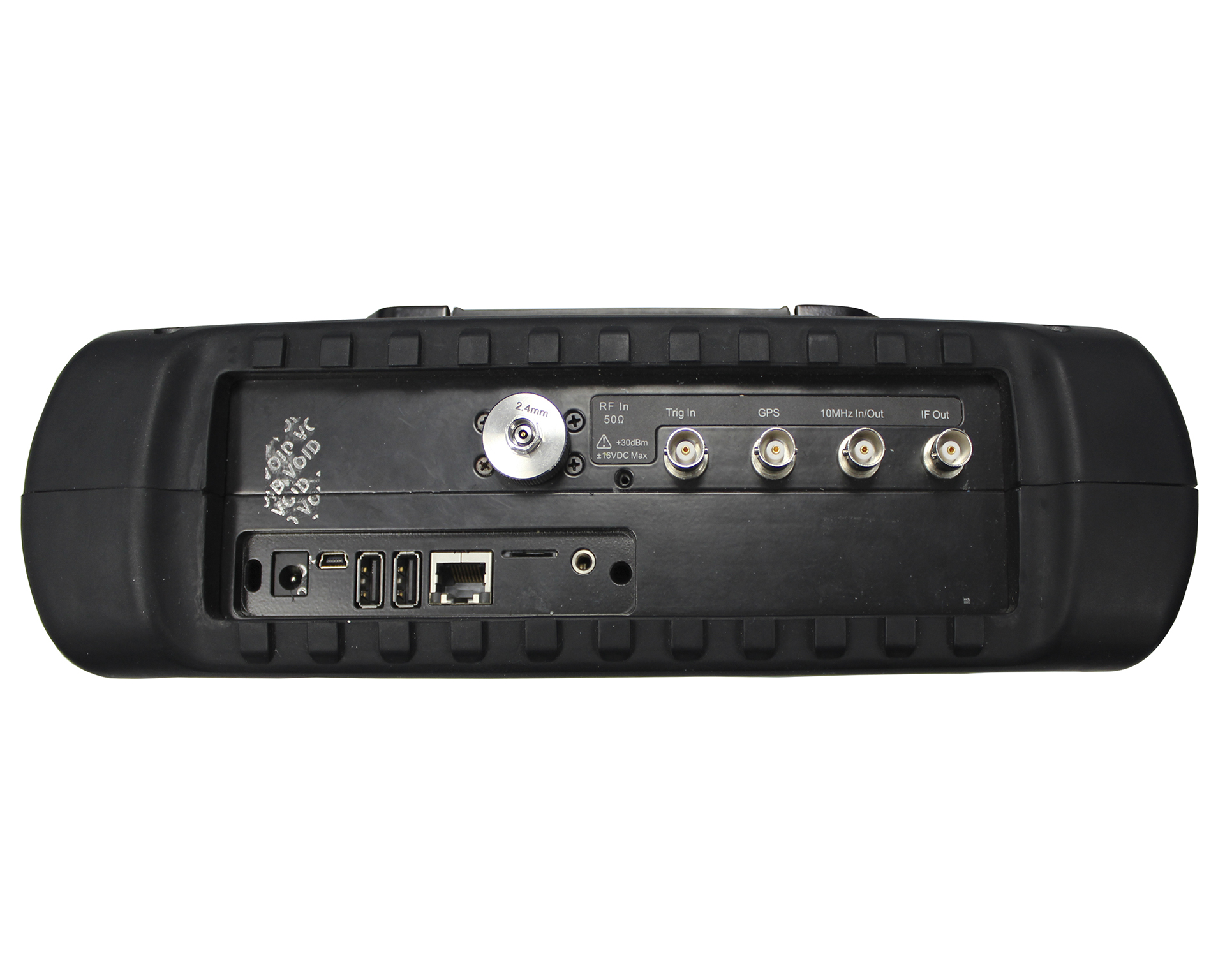

Other interfaces |
10MHz reference input/output: BNC female connectorExternal triggering input: BNC female connector IF output: BNC female connector GPS antenna input: BNC female connector |
