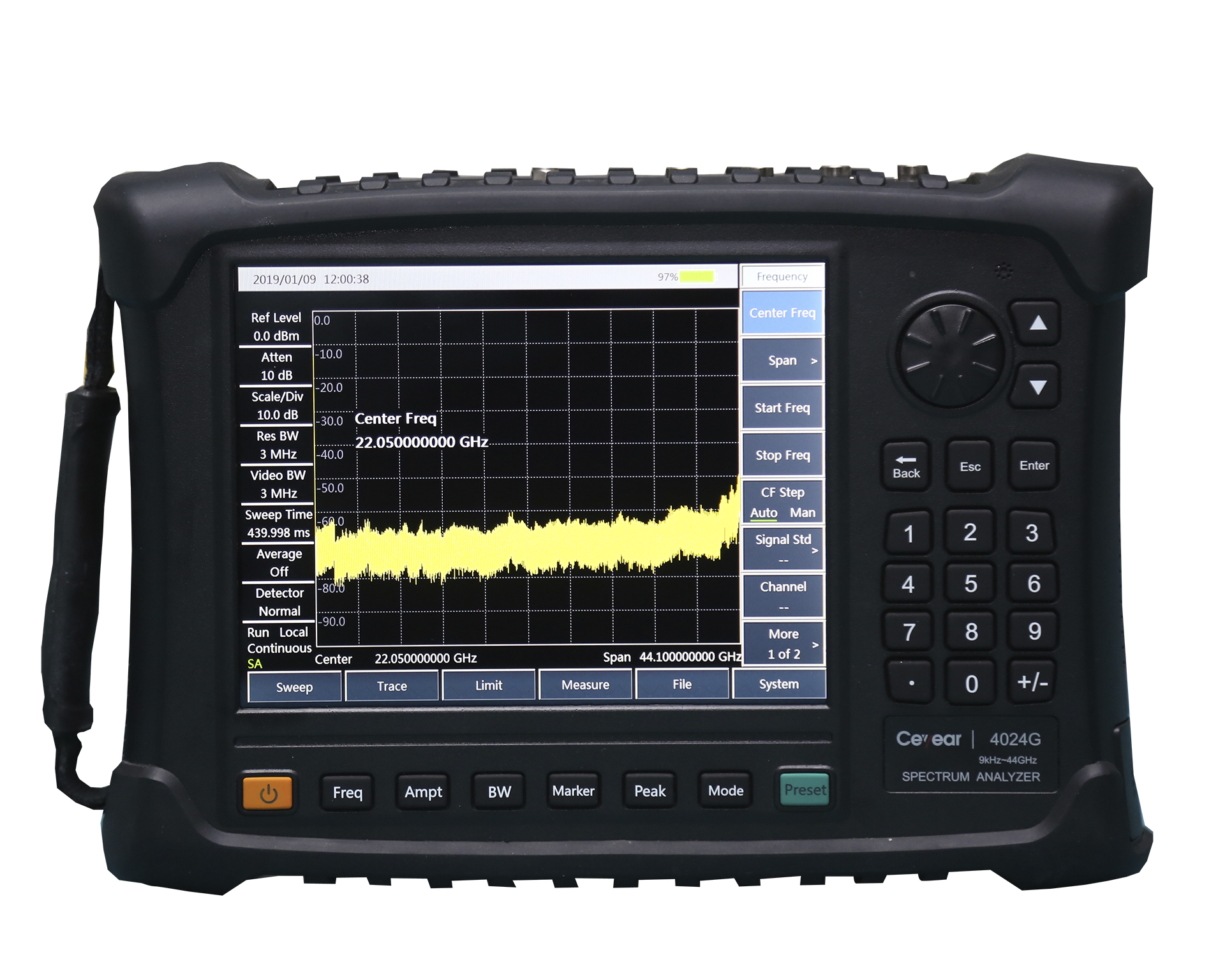

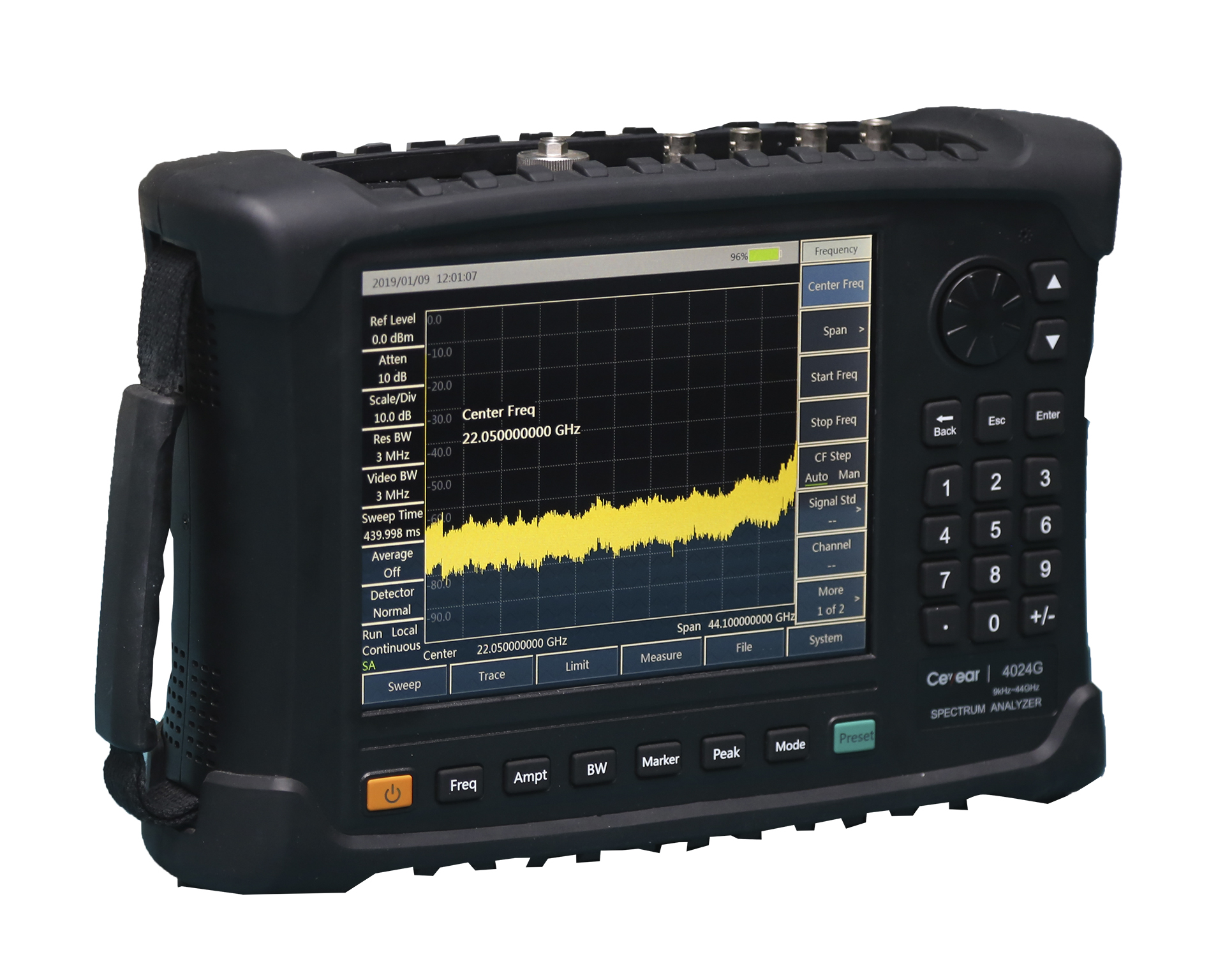

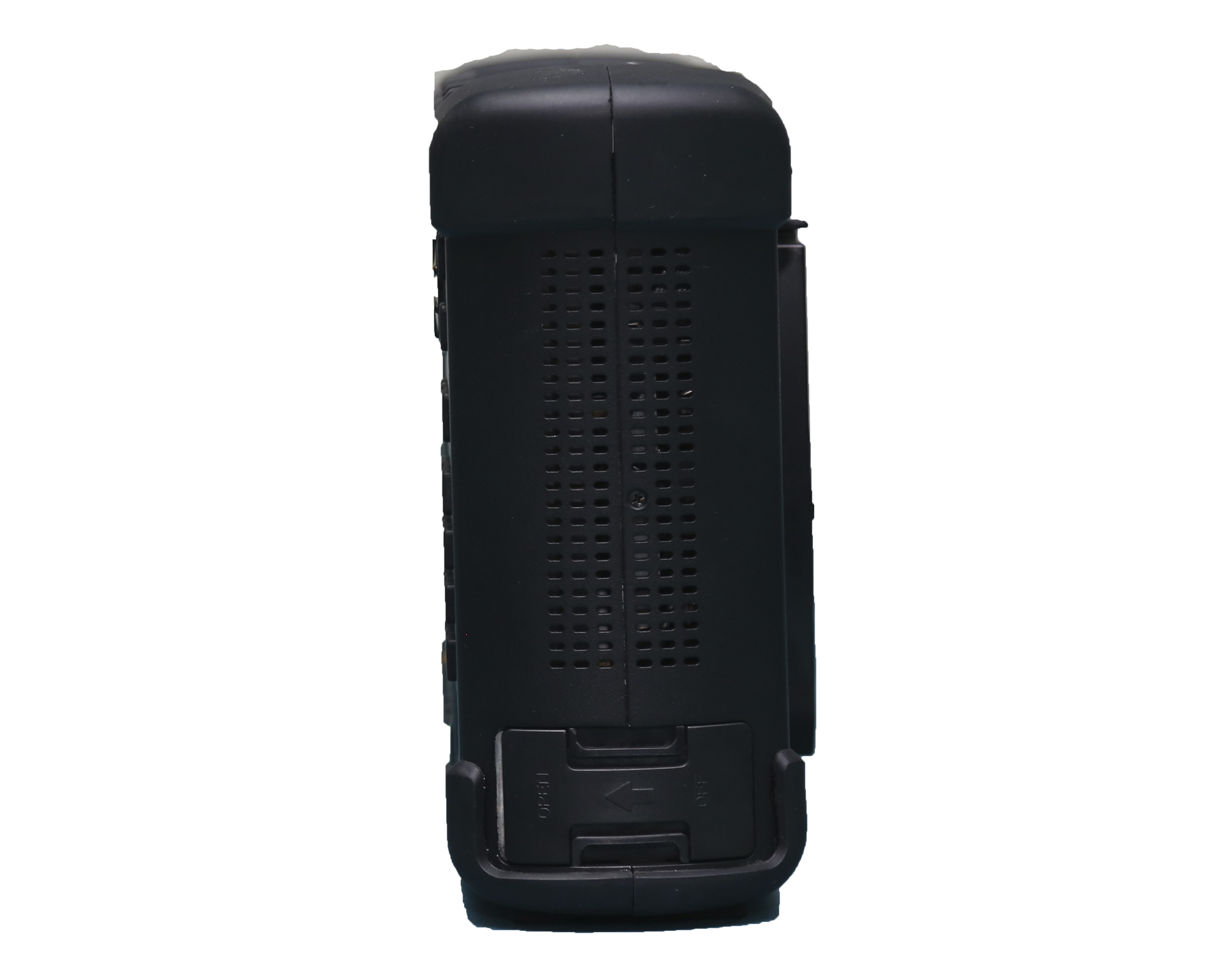

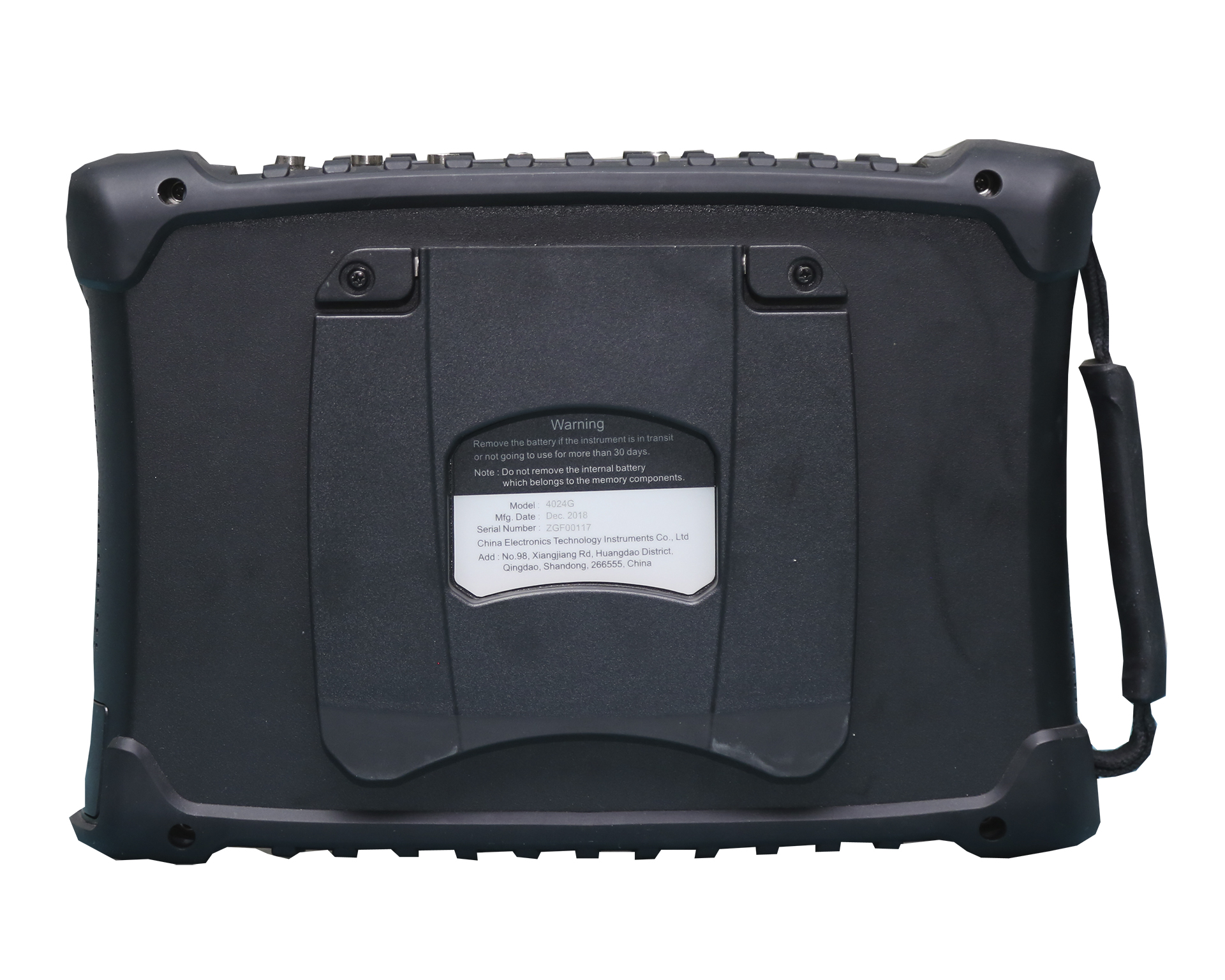

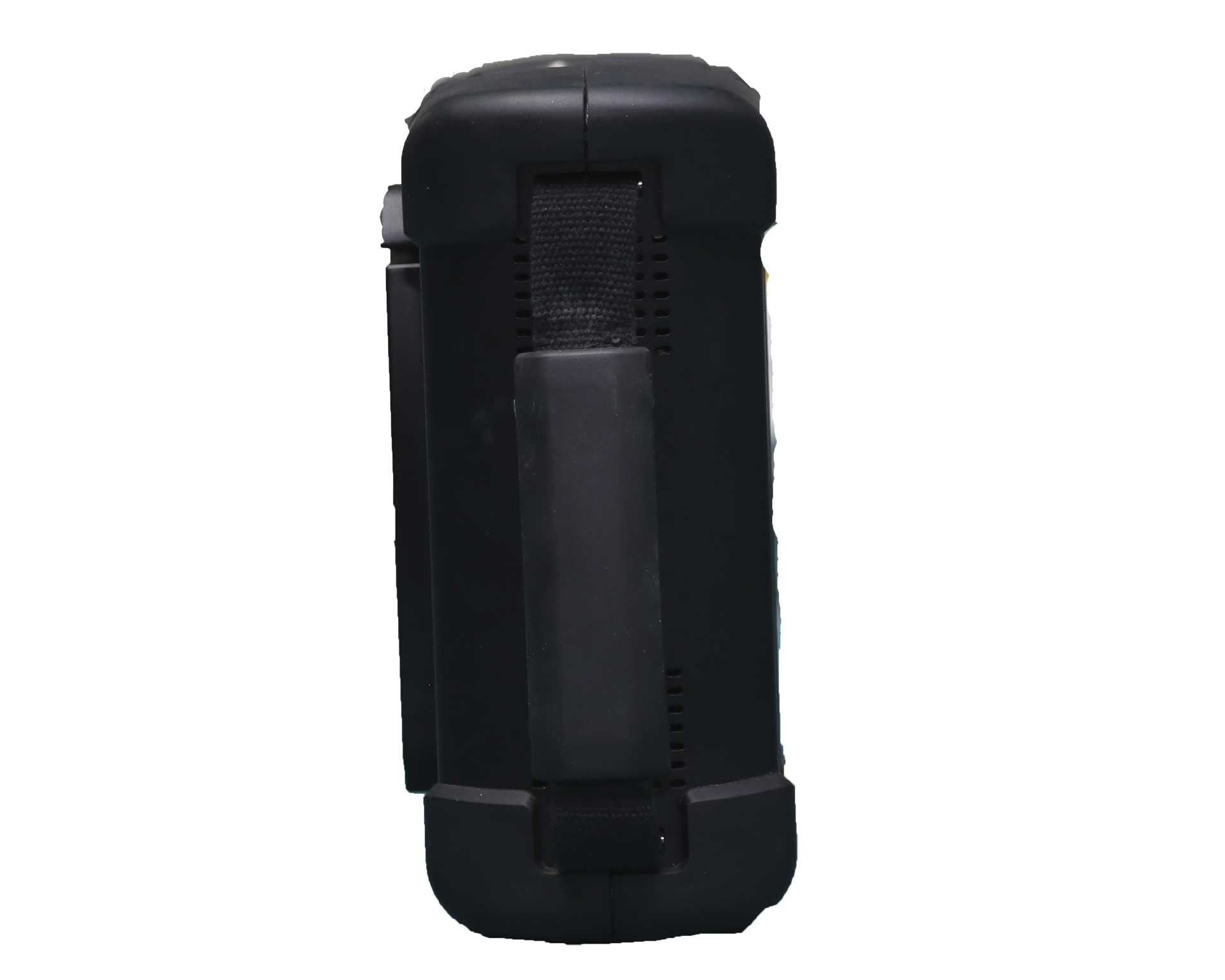

Портативные анализаторы спектра Ceyear серии 4024: 4024A/B/C/D/E/F/G с диапазоном частот от 9 кГц до 67 ГГц
Подробнее
Описание
Анализатор спектра серии 4024 обладает многими преимуществами: широкий диапазон частот, высокая производительность, высокая скорость развертки, различные функции и простота в эксплуатации. С точки зрения технических характеристик, он обладает такими преимуществами, как превосходный отображаемый уровень шума, низкий фазовый шум и высокая скорость развертки; Что касается функций измерения, он обладает богатыми измерительными функциями анализатора спектра, анализатора помех, анализатора AM/FM/PM, измерителя мощности, сканера каналов и т. д., а также интеллектуальных функций измерения мощности канала, занимаемой полосы пропускания, мощности соседнего канала. соотношение, настройка и прослушивание, маска излучения, отношение несущей к шуму и т. д. 4024 использует интегрированную конструкцию 8,4-дюймового ЖК-дисплея и емкостного сенсорного экрана, что улучшает четкость изображения и делает работу более удобной. Серия портативная, компактная и легкая, 4024 может использоваться для проверки сигналов и оборудования в области аэрокосмической, микро- и спутниковой связи, радиосвязи, радиолокационного мониторинга, радиоэлектронного противодействия и разведки, а также точного наведения.
Функции и особенности:
- Широкий диапазон частот: от 9 кГц до 44 ГГц, 4 модели
- Низкий отображаемый уровень шума: -163 дБм при 1 Гц RBW (типичное значение)
- Отличные характеристики фазового шума: -106 дБн/Гц при смещении частоты 100 кГц при несущей 1 ГГц
- Высокая скорость развертки: для диапазона 1 ГГц минимальное время развертки <20 мс
- Полоса разрешения: 1 Гц - 10 МГц
- Полнодиапазонный предусилитель: стандартная конфигурация
- Богатые измерительные функции: анализатор спектра, анализатор помех (спектрограмма, RSSI), анализатор AM/FM/PM, сканер каналов, высокоточный измеритель мощности и т. д.
- Различные интеллектуальные функции измерения: измерение напряженности поля, мощность канала, занимаемая полоса пропускания, коэффициент мощности соседнего канала, настройка и прослушивание, отношение несущей к шуму, маска излучения
- Различные вспомогательные тестовые интерфейсы: опорный интерфейс ввода/вывода 10 МГц, интерфейс антенны GPS, выходной интерфейс ПЧ с нулевой полосой обзора, входной интерфейс внешнего запуска и т. д.
- Простое и удобное управление: 8,4-дюймовый ЖК-дисплей высокой четкости и крупный шрифт, удобное управление емкостным сенсорным экраном, комбинация ЖК-дисплея и сенсорного экрана, различные режимы отображения и т. д.
- Диапазон рабочих температур: -10℃ - 50℃. Питание от аккумулятора или адаптера.
Характеристики
| Model | 4024A/B/C/D/E/F/G/H/L | |||
| Frequency Range | 4024A:9kHz～4GHz | |||
| 4024B:9kHz～6.5GHz | ||||
| 4024C:9kHz～9GHz | ||||
| 4024D:9kHz～20GHz | ||||
| 4024E:9kHz～26.5GHz | ||||
| 4024F:9kHz～32GHz | ||||
| 4024G:9kHz～44GHz | ||||
| 4024H:9kHz～50GHz | ||||
| 4024L:9kHz～67GHz | ||||
| Tuning Resolution:1Hz | ||||
| Frequency Reference | Frequency: 10MHz Aging: ±0.5ppm/Year | |||
| Initial Frequency Accuracy: ±0.3ppm | ||||
| Temperature Stability:±0.1ppm( -10～50℃, Comparative to 25℃) | ||||
| Sweep Time | Range: 10μs～600s (Zero Span) | |||
| Accuracy: ±2.00% (Zero Span) | ||||
| Frequency Readout Accuracy | ±(Frequency Readout× frequency Reference +2%× Span +10%× Resolution Bandwidth) | |||
| Frequency Span | Range: 100Hz～Upper Frequency Limit of Corresponding Model or 0Hz | |||
| Accuracy: ±2.0% | ||||
| Resolution Bandwidth | 1Hz～10MHz (1-3 Times of Stepping) | |||
| Video Bandwidth | 1Hz～10MHz (1-3 Times of Stepping) | |||
| SSB Phase Noise (Carrier 1GHz) | 4024A/B/C | 4024D/E/F/GH/L | ||
| ≤-108dBc/Hz | Frequency Offset 10kHz | ≤-102dBc/Hz | Frequency Offset 10kHz | |
| ≤-112dBc/Hz | Frequency Offset 100kHz | ≤-106dBc/Hz | Frequency Offset 100kHz | |
| ≤-118dBc/Hz | Frequency Offset 1MHz | ≤-111dBc/Hz | Frequency Offset 1MHz | |
| ≤-129dBc/Hz | Frequency Offset 10MHz | ≤-123dBc/Hz | Frequency Offset 10MHz | |
|
Displayed Average Noise Level (input port is connected with a 50Ω load, 0dB input attenuation, average detection, logarithm of video type, RBW normalized to 1Hz, tracking source off, 20℃~30℃) |
4024A/B/C: | |||
| Pre-amp Off: | Pre-amp On: | |||
| ≤-140dBm(10MHz～3GHz) | ≤-160dBm(10MHz～3GHz) | |||
| ≤-138dBm(3GHz～9GHz) | ≤-157dBm(3GHz～9GHz) | |||
| 4024D/E/F/G: | ||||
| Pre-amp Off: | Pre-amp On: | |||
| ≤-138dBm(10MHz～20GHz) | ≤-157dBm(10MHz～20GHz) | |||
| ≤-135dBm(20GHz～32GHz) | ≤-154dBm(20GHz～32GHz) | |||
| ≤-127dBm(32GHz～40GHz) | ≤-148dBm(32GHz～40GHz) | |||
| 4024H/L: | ||||
| Pre-amp Off: | Pre-amp On: | |||
| ≤-135dBm(10MHz～20GHz) | ≤-153dBm(10MHz～20GHz) | |||
| ≤-134dBm(20GHz～32GHz) | ≤-152dBm(20GHz～32GHz) | |||
| ≤-129dBm(32GHz～40GHz) | ≤-147dBm(32GHz～40GHz) | |||
| ≤-120dBm(40GHz～46GHz) | ≤-142dBm(40GHz～46GHz) | |||
| ≤-114dBm(46GHz～50GHz) | ≤-132dBm(46GHz～50GHz) | |||
| ≤-114dBm(50GHz～60GHz) | ≤-132dBm(50GHz～60GHz) | |||
| ≤-100dBm(60GHz～67GHz) | ≤-118dBm(60GHz～67GHz) | |||
| Residual Response | 4024A/B/C (exceptional frequency: 3.2GHz): | 4024D/E/F/G (exceptional frequency: 3.2GHz): | ||
| Pre-amp Off: | Pre-amp On: | Pre-amp Off: | Pre-amp On: | |
| ≤-82dBm (10MHz～9GHz) | ≤-95dBm (10MHz～9GHz) | ≤-90dBm(10MHz～13GHz) | ≤-100dBm (10MHz ～ 32GHz) | |
| ≤-85dBm (13GHz～20GHz) | ≤-95dBm (32GHz～44GHz) | |||
| ≤-80dBm (20GHz～44GHz) | ||||
| Second Harmonic Distortion (0dB attenuation, -30dBm input signal) | 4024A/B/C/H/L: <-65dBc | |||
| 4024D/E/F/G: <-60dBc | ||||
|
Absolute Amplitude Accuracy (input signal 0dBm~-50dBm, all settings are automatic couplings, 20 ℃ ~30 ℃, 30 minutes of preheating) |
±1.8dB (10MHz～13GHz) |
|||
| ±2.3dB (13GHz～40GHz) | ||||
| ±2.7dB (40GHz～50GHz) | ||||
| ±3.0dB (50GHz～67GHz) | ||||
| Input Attenuator |
4024A/B/C/H/L: Attenuation Range: 0dB～30dB, 5dB Stepping |
4024D/E/F/G: Attenuation Range: 0dB～50dB, 10dB Stepping |
||
| Maximum Continuous Input |
4024A/B/C/H/L: |
4024D/E/F/G: |
||
| +27dBm Peak Typical(≥10dB Attenuation) | +30dBm Peak Typical(≥10dB Attenuation) | |||
| +20dBm Peak Typical(<10dB Attenuation) | +23dBm Peak Typical(<10dB Attenuation) | |||
| +10dBm Peak Typical(Pre-amp On) | +13dBm Peak Typical(Pre-amp On) | |||
| Reference Level | Range: -120dBm～+30dBm | |||
| Conversion Uncertainty: ±1.20dB | ||||
| Dimension | 314mm (W)×218mm (H) ×91mm (D) (Excluding Handle, Stand) | |||
| 338mm(W)×218mm (H)×100mm (D) (Including Handle, Stand) | ||||
| Weight | 4024A/B/C: ≤4.5kg | 4024D/E/F/G: ≤5.1kg | 4024H/L: ≤5.3kg | |
| Working Temperature | -10℃～+50℃ (the battery operation temperature is 0℃～+45℃) | |||
| Storage Temperature | -40℃～+70℃ (the battery storage temperature is -20℃～+60℃) | |||
| Electromagnetic Compatibility | Conforms to GJB3947A-2009 3.9.1 Requirements | |||
| Battery operation time | 4024A/B/C: about 3h | 4024D/E/F/G: about 2.5h | 4024H/L: 2h (typical) | |
| Power Consumption | 4024A/B/C: ≤25W | 4024D/E/F/G: ≤33W | 4024H/L: ≤38W | |

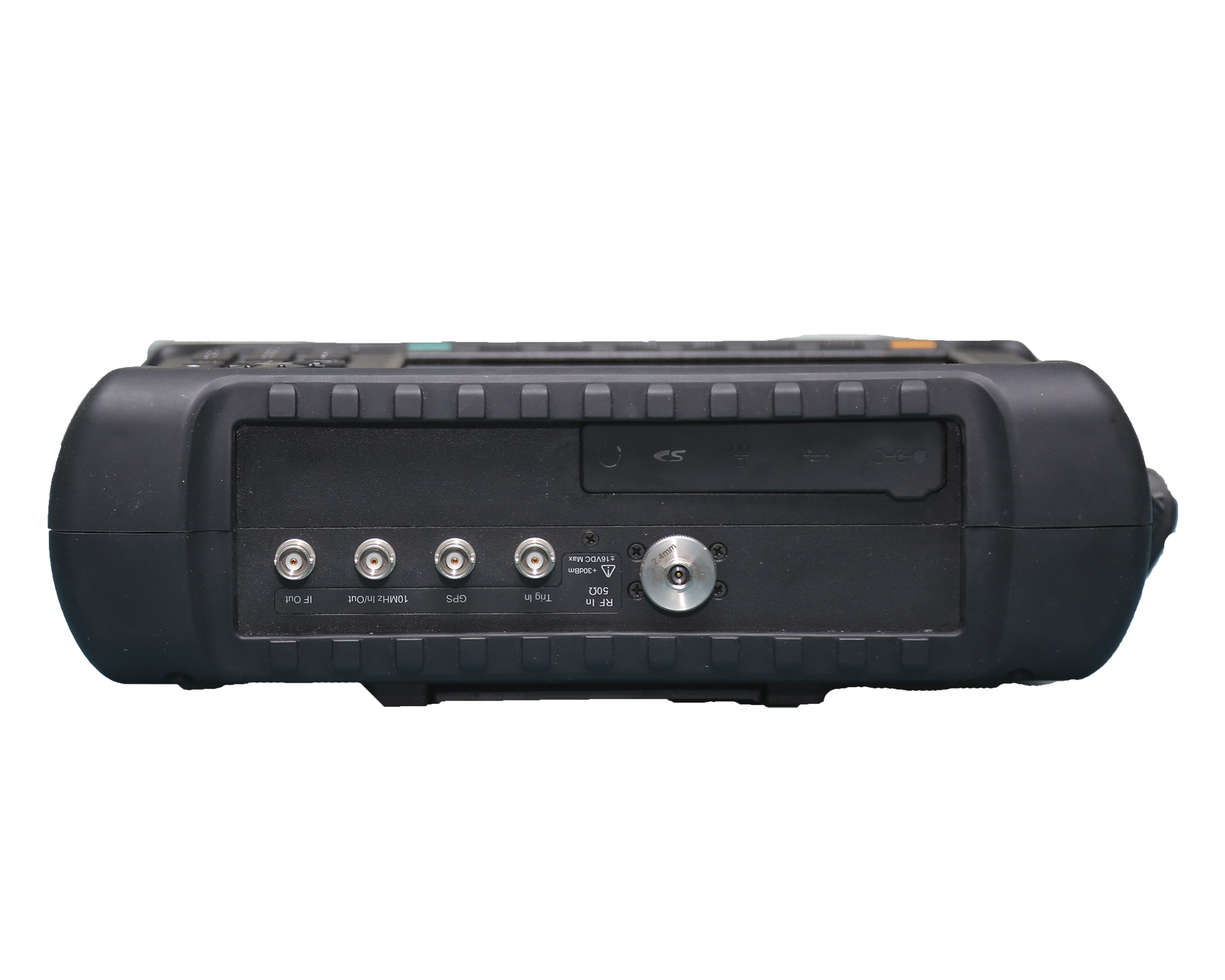

| Test Interface | RF input: | 4024A/B/C/D/E: Type-N Connector (female) | ||
| 4024F/G: 2.4mm Connector(male) | ||||
| 4024H/L: 1.85mm Connector(male) | ||||
| RF output: | Test interface of tracking generator option for 4024A/B/C: Type-N Connector (female) | |||
| Other Interfaces | 10MHz Reference Input/Output: BNC (female) Connector External Triggering Input: BNC (female) Connector | |||
| IF Output: BNC (female) Connector | ||||
| GPS Antenna Input: BNC (female) Connector | ||||
Описание
| Опции | Описание |
| 4024-001 | Optional Accessories of English Version |
| 4024-002 | User Manual (Chinese) |
| 4024-003 | User Manual (English) |
| 4024-004 | Programming Manual (Chinese) |
| 4024-005 | Programming Manual (English) |
| 4024-006 | Сетевой адаптер (Power Adapter) |
| 4024-007 | Литий-ионный аккумулятор (Rechargeable Lithium Ion Battery) |
| 4024-008 | Кабель Ethernet (Purple Cat5e Cable) |
| 4024-009 | Карта MicroSD (Micro SD Card) |
| 4024-010 | GPS антенна (GPS Antenna) |
| 4024-011 | Режим измерения с внешним USB датчиком мощности (USB Power Meter Option) |
| 4024-012 | USB датчик мощности 87230 (9 кГц - 6 ГГц) (87230 USB CW Power Probe) |
| 4024-013 | USB датчик мощности 87231 (9 кГц - 18 ГГц) (87231 USB CW Power Probe) |
| 4024-014 | USB датчик мощности 87232 (9 кГц - 26,5 ГГц) (87232 USB CW Power Probe) |
| 4024-015 | USB датчик мощности 87233 (9 кГц - 40 ГГц) (87233 USB CW Power Probe) |
| 4024-016 | Функция анализа помех (Interference Analyzer Option) |
| 4024-017 | Функция аналоговой демодуляции и анализа параметров модулирован- ных сигналов АМ, ФМ, ЧМ (AM/FM/PM Analyzer Option) |
| 4024-018 | Функция сканирования каналов (Channel Scanner Option) |
| 4024-019 | Функция сканирования списка частот (List Sweep Option) |
| 4024-020 | Выход промежуточной частоты (Zero Span IF Output) |
| 4024-021 | Антенна 89101A (10 кГц - 20 МГц) (при наличии опции 4024-025) |
| 4024-022 | Антенна 89101B (20 МГц - 200 МГц) (при наличии опции 4024-025) |
| 4024-023 | Антенна 89101C (200 МГц - 500 МГц) (при наличии опции 4024-025) |
| 4024-024 | Антенна 89101D (500 МГц - 4 ГГц) (при наличии опции 4024-025) |
| 4024-025 | Антенный усилитель 89401 (10 кГц - 4ГГц) (при наличии опции 4024- 021, 022, 023 или 024), N(f) (89401 Antenna Amplifier) |
| 4024-026 | Антенна 89901 (1 ГГц - 18 ГГц), N(f) |
| 4024-027 | Антенна 89902 (18 ГГц - 40 ГГц), 2.92mm(f) |
| 4024-028 | Многофункциональная сумка-переноска (Functional Bag) |
| 4024-029 | Рюкзак-переноска (Backpack) |
| 4024-030 | Транспортный кейс (Safety Instrument Carrying Case) |
| 4024-031 | Держатель антенны 89901 (при наличии опции 4024-026) (89901 Antenna handle) |
| 4024-032 | Держатель антенны 89902 (при наличии опции 4024-027) (89902 Antenna handle) |
| 4024-034 | Функция измерения напряженности поля (Field Strength Option) |
| 4024-035 | 4 ГГц Следящий генератор (100 кГц - 4 ГГц) (только для 4024A) (4GHz Tracking Generator) |
| 4024-036 | 6,5 ГГц Следящий генератор (100 кГц - 6,5 ГГц) (только для 4024B) (6.5GHz Tracking Generator) |
| 4024-037 | 9 ГГц Следящий генератор (100 кГц - 9 ГГц) (только 4024C) (9GHz Tracking Generator) |
| 4024-038 | Функция пеленга (при наличии опций 4024-010, 050 и ориентированной антенны) (Interference Analyzer Option) |
| 4024-039 | Функция карты помех (при наличии опций 4024-010) (Interference Map) |
| 4024-041 | Всенаправленная штыревая антенна (Omnidirectional Whip Antenna) |
| 4024-042 | Направленная антенна (700 МГц - 4 ГГц) (700MHz～4GHz Directional Antenna) |
| 4024-043 | Направленная антенна (700 МГц - 6 ГГц) (700MHz～6GHz Directional Antenna) |
| 4024-044 | Направленная антенна (680 МГц - 10 ГГц) (680MHz～10GHz Directional Antenna) |
| 4024-045 | Направленная антенна (680 МГц - 20 ГГц) (680MHz～20GHz Directional Antenna) |
| 4024-046 | Направленная антенна (400 МГц - 4 ГГц) (400MHz～4GHz Directional Antenna) |
| 4024-047 | Направленная антенна (400 МГц - 6 ГГц) (400MHz～6GHz Directional Antenna) |
| 4024-048 | Направленная антенна (380 МГц - 10 ГГц) (380MHz～10GHz Directional Antenna) |
| 4024-049 | Направленная антенна (380 МГц - 20 ГГц) (380MHz～20GHz Directional Antenna) |
| 4024-050 | Внешний электронный компас (USB порт, при наличии опции 4024-038) (External Electronic Compass) |
| 4024-051 | 6 ГГц всенаправленная антенна (680 МГц - 6 ГГц) (6GHz Omnidirectional Antenna) |
| 4024-052 | 8 ГГц всенаправленная антенна (300 МГц - 8 ГГц) (8GHz Omnidirectional Antenna) |
| 4024-053 | VHF/UHF раздвижная штыревая антенна (140 МГц/430 МГц) (VHF/UHF Extension-Type Whip Antenna) |
| 4024-054 | Пассивная направленная антенна (700 МГц - 4 ГГц) (Passive Directional Antenna(700MHz～ 4GHz)) |
| 4024-055 | Пассивная направленная антенна (700 МГц - 6 ГГц) (Passive Directional Antenna(700MHz～ 6GHz)) |
| 4024-056 | Пассивная направленная антенна (680 МГц - 10 ГГц) (Passive Directional Antenna(680MHz～ 10GHz)) |
| 4024-057 | Пассивная направленная антенна (680 МГц - 18 ГГц) (Passive Directional Antenna(680MHz～ 18GHz)) |
| 4024-058 | Пассивная направленная антенна (680 МГц - 25 ГГц) (Passive Directional Antenna(680MHz～ 25GHz)) |
| 4024-059 | Пассивная направленная антенна (680 МГц - 35 ГГц) (Passive Directional Antenna (680MHz～ 35GHz)) |
| 4024-060 | N/SMA-JJ RF кабель (DC - 18 ГГц, 2 м) (N/SMA-JJ RF Cable (2m)) |
| 4024-061 | N/SMA-JJ RF кабель (DC - 18 ГГц, 1 м) (N/SMA-JJ RF Cable (1m)) |
| 4024-067 | ZE9080 Antenna Transportation Case |
| 4024-033 | Функция анализа сигналов |
| 4024-040 | АЗУ (автомобильное зарядное устройство) |
Модели
| Модели | Описание |
| 4024A | Spectrum Analyzer, 9kHz-4GHz |
| 4024B | Spectrum Analyzer, 9kHz-6,5GHz |
| 4024C | Spectrum Analyzer, 9kHz-9GHz |
| 4024D | Spectrum Analyzer, 9kHz-20GHz |
| 4024E | Spectrum Analyzer, 9kHz-26,5GHz |
| 4024F | Spectrum Analyzer, 9kHz-32GHz |
| 4024G | Spectrum Analyzer, 9kHz-44GHz |
| 4024H | Spectrum Analyzer, 9kHz - 50GHz |
| 4024L | Spectrum Analyzer, 9kHz - 67GHz |
